제품 상세 정보:

원래 장소: 중국
브랜드 이름: UNIMETRO
모델 번호: 공구 VMM

결제 및 배송 조건:

최소 주문 수량: 1
가격: Discussible
포장 세부 사항: 나무 케이스
배달 시간: 15 일 일
지불 조건: T는 / T
공급 능력: 달 당 10
접촉
상세 제품 설명
암색 또는 검은 객체: 회색과 검정 x 축 여행: 80 밀리미터
Y 축 여행: 60 밀리미터 Z 축 측정 범위: 60 밀리미터
카메라: 2M 화소 HD camera/5M 화소 HD 카메라(Optionsl) 측정 정확도: X~Y,(2.5+L/100)um,L은 측정한 길이입니다
하이 라이트:

vision measuring machine

,

vision measurement system



시스템 비전 측정 기계를 측정하는 도구 감사 시스템툴 비디오를 분쇄하기





제품 응용

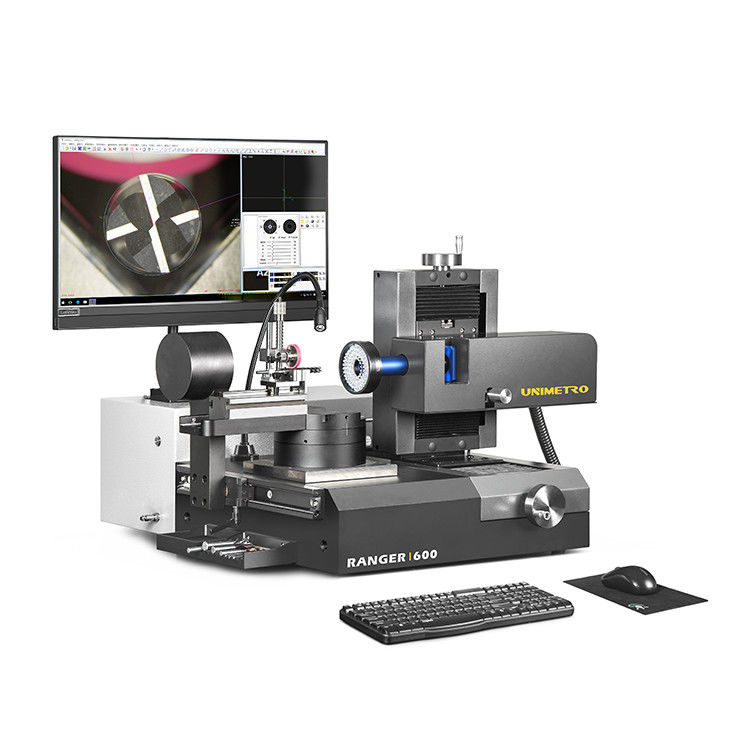

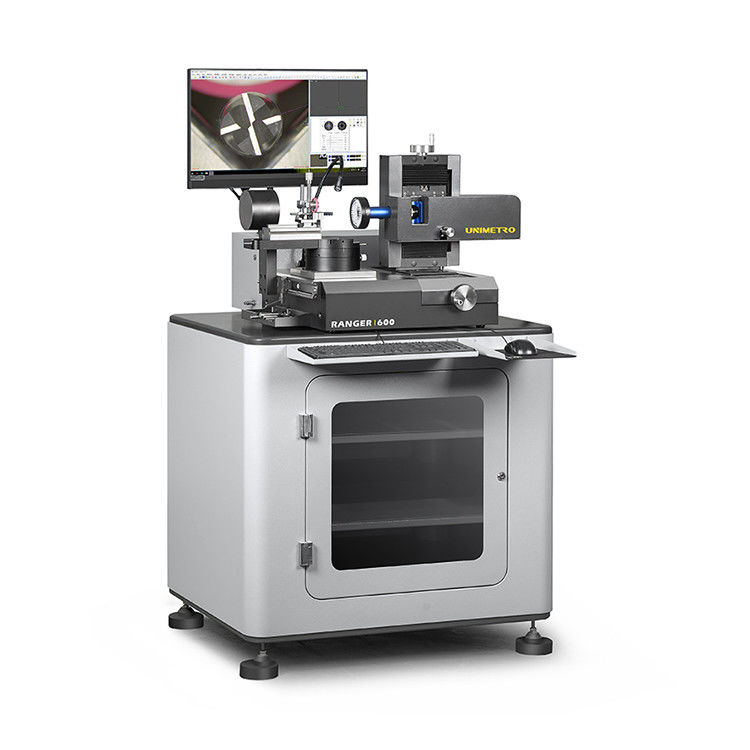

UNIMETRO RANGER600 도구 정밀 검사 시스템은 커터들과 반대를 분쇄하는 훈련을 위한 만능 측정기고 탄력적 조명 시스템 하에 송곳입니다. 콤팩트 디자인과 큰 안정성의 덕택으로, RANGER600은, 점검을 받, 도량형학 공간에서 또는 직접적으로 생산에서 사용될 수 있습니다. RANGER600 도구 정밀 검사 시스템은 SMARTOOL 보편적 측정 소프트웨어로 설정되며, 그것이 특별한 툴 기하학의 제어를 완료하기 위해, 외부 윤곽 또는 각과 같은 단일 기준의 빠른 점검에서 시작하면서, 금속 절삭 공구의 모든 형태를 위한 최고의 악기로 만듭니다. 사용자들은 쉽게 RANGER600으로 PUT-MEASURE-ANALYSE 관측 과정을 성취할 수 있습니다.





최신 설계



--인간 환경 공학적인 설계와 고체 구성.
--HD는 캡처링과 디스플레이 결합을 상상합니다, 또한 현미경 배율 수준이 선택적입니다.
--쉬운 도구 보유와 정렬을 위한 안정적이고 정확한 V 블럭.
--0 도와 90 도의 기계적 고정된 측정 각도는 로터리 스테이지에 이용 가능합니다.
--고정밀도 부호기는 회전 테이블 내장되고 사용자들을 위한 정밀한 각도 위치를 제공합니다.

--또한 표준 기능을 위해 윤곽 조명과 자유 각도 보조 광을 포함하는 표면 조명을 위한 다중부 프로그램 가능한 LED 환형 광원.
--SMARTOOL 측정 소프트웨어는 절삭 공구류를 위한 특별한 측정 기능을 제공합니다.
--자동 에지 검출, 레티클, CAD 요소 비교 기능과 빠른 각도 측정은 이용 가능합니다.
--엑셀 파일 보도 또는 캐드 파일에 대한 계측 결과 빠른 생산량.
--올인원 PC 시스템은 기계를 더 안정적이게 합니다.



24"를 가진 맷돌로 가는 공구 검열제도 공구 시각 측정 기계 LCD 감시자 0

24"를 가진 맷돌로 가는 공구 검열제도 공구 시각 측정 기계 LCD 감시자 1


상술





25 톤 무한궤도 굴착기를 위한 상술

x 축 교통

80 밀리미터

Y 축 여행

60 밀리미터

Z 축 측정 범위

60 밀리미터

맥스 공구 직경

50 밀리미터

맥스 공구장

300 밀리미터

작업 거리

90 밀리미터

렌즈

0.7-4.5X 패어진 줌 렌즈

카메라

2M 화소 HD camera/5M 화소 HD 카메라(Optionsl)

리니어 스케일 결의안

0.0001 밀리미터

확대

12.6X~79.2X/25.2X~158.4X(Optional)

시계

27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm(Optional)

측정 정확도

X~Y,(2.5+L/100)um,L은 측정한 길이입니다

PC

24 " LCD 모니터로, 올인원 PC 시스템, 윈도우 10 OS

조명

8 부문 LED는 가벼운, 윤곽 빛과 탄력적 보조 광, 모든 소프트웨어 제어와 프로그램 가능하게 울립니다.

입력 포맷

데이터 교환 방식 파일

출력 형식

데이터 교환 방식, 뛰어납니다







다중 각도 측정





더 빠르고 관측 과정 동안 정확한 도구 각도 위치를 위해, RANGER600의 회전 테이블은 2 기계적 고정 각도, 0 도와 90 도를 제공합니다. 0명의 각도 위치 사용자들에 전방 각도, 기타 등등이 공구 끝단, 공구 끝단 - 중심 샤프트, 공구 끝단을 - 측정할 수 있습니다. 그리고 90 도 자리는 나사각, 굴대 전방 각도, 첫번째 후방 각, 두번째 후방 각과 틸팅 엣지 각, 기타 등등이 가능합니다.
다른 사람이 위치를 움직이면 만약 요구되면, 사용자들은 또한 획득하기 위한 회전 테이블 내장되는 정확한 부호기를 사용할 수 있습니다. 디 앵글 읽기는 소프트웨어에서 디스플레이입니다.



24"를 가진 맷돌로 가는 공구 검열제도 공구 시각 측정 기계 LCD 감시자 2
                     0 급                                     45 도                                  90 도




표준 부속물





자유 각도 보조 광

광도 조절이 가능한 추가적 빛은 신축 아암에 이용 가능합니다. 그것이 사용자들이 지역적인 것 이미지를 개선하게 하도록 돕습니다.
24"를 가진 맷돌로 가는 공구 검열제도 공구 시각 측정 기계 LCD 감시자 3



콘투어 광 모듈

RANGER600은 x 축 방향을 따라 움직일 수 있는 평행한 광선 통로 콘투어 LED 라이트 모듈을 포함하고 있고 도구의 윤곽을 측정할 때 사용자에게 객체도의 베스트 이미지와 예리한 모서리를 제공합니다.

24"를 가진 맷돌로 가는 공구 검열제도 공구 시각 측정 기계 LCD 감시자 4

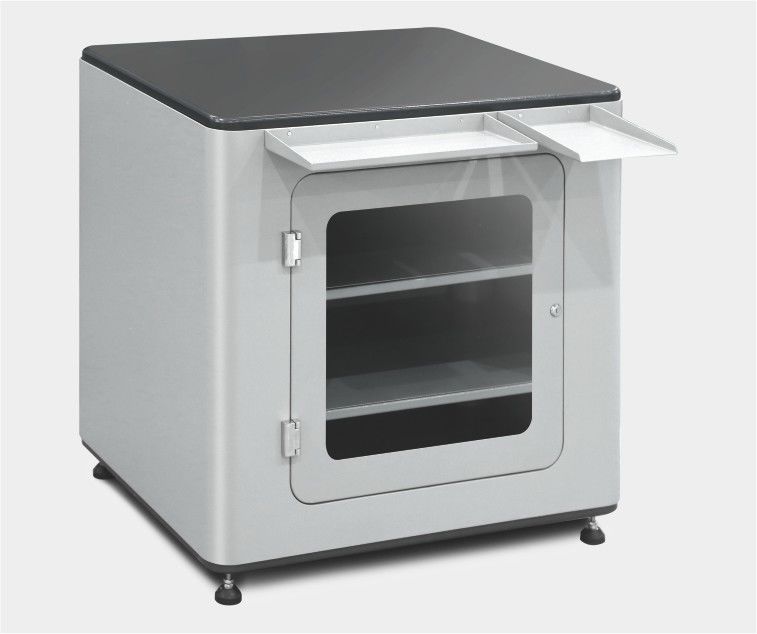

베이스 테이블

물질과 도구의 실용적이고 오픈 뷰 저장 보관 장소와 단단한 서 있는 작업장.
24"를 가진 맷돌로 가는 공구 검열제도 공구 시각 측정 기계 LCD 감시자 5

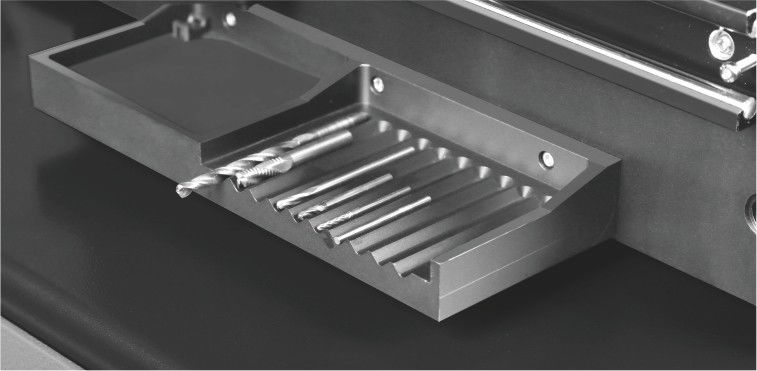

도구 거치대

다중부 도구 홀더는 기계에서 측면에 끼워집니다. 사용자들은 혼란을 피하기 위한 준비를 위하여 모든 도구를 잡을 수 있습니다.

24"를 가진 맷돌로 가는 공구 검열제도 공구 시각 측정 기계 LCD 감시자 6




SMARTOOL 측정 소프트웨어


절삭 공구류 측정 솔루션을 이끌기

소프트웨어를 측정하는 SMARTOOL 절삭 공구류는 광학적인 고정밀도와 디지털 측정 기술을 기반으로 개발됩니다, 그것이 작동하도록 쉽고 직관적이고, 압박하는 사업에서 제조되거나 선명화된 도구를 위해 특히 수많은 측정과 평가 알고리즘을 제공합니다.

날카롭게, 모든 확대에 있는 고대조도 견해.올마그니피케이션은 눈금 보정됩니다.
높은 줌잉 수준은 심지어 가장 작은 그 표면 디테일 또는 마이크로 툴의 점검의 분석을 가능하게 합니다.
빠르고 쉬운 측정 응용, 모든 펑크션 키와 조작 패널을 위한 직관적이고 쉬운 운영상 소프트웨어 인터페이스는 그래픽적이고 자동 에지 검출 기능이 다른 운영자들의 측정 결과 차이를 제거하기 위해 돕습니다.
오비에트 이미지 보기와 실시간 외형 곡선 예시도 사용자 사이의 무료 스위치는 관찰을 얻고 디아믹 회전하는 과정 동안 도구의 최대 모서리를 측정할 수 있습니다.SMARTOOL 소프트웨어가 제공하는 진보적 보정과 보상 과정은 보정과 보상 기능을 진보시켰고 대단히 측정의 정확도를 높입니다.

24"를 가진 맷돌로 가는 공구 검열제도 공구 시각 측정 기계 LCD 감시자 7




뛰어난 특징





용이한 작동

고해상도 이미지 표시와 그래픽적 작동 인터페이스. 모든 펑크션 키와 제어판은 소프트웨어 창에 디스플레이됩니다.



24"를 가진 맷돌로 가는 공구 검열제도 공구 시각 측정 기계 LCD 감시자 8





동적 실제적 시간 곡선 견해

소프트웨어 제안은 정말로 수직 에지 검출 장치 곡선 입장을 맞추고 모서리가 분석하게 하고 더 직관적이고 명백하여서 측정합니다. 사용자들은 관측 과정 동안 언제든지 곡선 보기 모드로 전환할 수 있습니다.



24"를 가진 맷돌로 가는 공구 검열제도 공구 시각 측정 기계 LCD 감시자 9





레티칼한 것 측정하는 빠른 각

SMARTOOL 소프트웨어의 이미지 영역에 표시된 레티클은 각도를 드러내도록 자유로이 회전 가능하고 유능합니다. 사용자들은 쉽게 모서리 비교를 위한 레티칼한 것 사용함으로써 측정하는 빠른 각을 얻을 수 있습니다.



24"를 가진 맷돌로 가는 공구 검열제도 공구 시각 측정 기계 LCD 감시자 10





CAD 비교

SMARTOOL 측정 소프트웨어는 CAD 비교 기능을 지원하고 있습니다. 사용자들은 직접적으로 도구을 그린 캐드 도면을 참조로서의 소프트웨어에 입력하고, 절삭 공구류의 결합구조를 평가하기 위해 그림과 실 상을 비교할 수 있습니다.

측정 성능.



24"를 가진 맷돌로 가는 공구 검열제도 공구 시각 측정 기계 LCD 감시자 11




측정 성능





24"를 가진 맷돌로 가는 공구 검열제도 공구 시각 측정 기계 LCD 감시자 12
나사각                            굴대 전방 각도                        첫번째 후방 각



24"를 가진 맷돌로 가는 공구 검열제도 공구 시각 측정 기계 LCD 감시자 13
                         두번째 후방 각                                               엣지 각을 기울이기





24"를 가진 맷돌로 가는 공구 검열제도 공구 시각 측정 기계 LCD 감시자 14
공구 끝단                       공구 끝단 - 중심 샤프트            공구 끝단 - 전방 각도



24"를 가진 맷돌로 가는 공구 검열제도 공구 시각 측정 기계 LCD 감시자 15
첫번째 후방 각                                               두번째 후방 각




우리에 대하여





UNIMETRO는 당신이 당신의 자기 사업을 일으키도록 돕습니다!

UNIMETRO는 10년 이상 경험과 도량형학의 전문적 제조사입니다. 우리는 합리적인 가격과 높은 성능 제품을 제공합니다. 그리고 세계 시장으로부터의 전문적 협력자들은 우리를 함께 하도록 항상 환영받고 UNIMETRO는 최고 마케팅과 기술 지원을 늘 제공할 것입니다.



24"를 가진 맷돌로 가는 공구 검열제도 공구 시각 측정 기계 LCD 감시자 16



우리의 서비스

UNIMETRO는 최고 도량형학 제품과 해결책을 팔려고 내놓고 또한 판매 서비스 뒤에 최고를 제공하기 위해 헌신하고 있습니다.무료 온라인 지원, 무료 소프트웨어 업그레이드와 빠른 반응의 살레스서비스가 우리의 고객들과 딜러들의 만족을 보증한 후.



세계 시장

상업적이고 기술적 phase.UNIMETRO가 항상 제품에 최고 가격 성능비와 최고의 서비스를 제공하여 인 환영받고 우리가 풀서포트 제공할 도처에서 세계가 인 딜러들 또는 유통들.



OEM과 특별한 측정 솔루션

UNIMETRO는 우리의 유통들을 위한 OEM 서비스가 가능합니다.
UNIMETRO 로 이루어진 전문적 기술 팀의 덕택으로, 우리는 또한 유능하고를 위해 당신이 요구의 그와 같은 종류를 가지면 개발이 미안하지만, 우리의 엔지니어에게 협의한 약간 특별한 측정 솔루션 또는 장치를 변경합니다.



24"를 가진 맷돌로 가는 공구 검열제도 공구 시각 측정 기계 LCD 감시자 17
