| 원래 장소: | 东莞 |
|---|---|
| 브랜드 이름: | UNIMETRO |
| 모델 번호: | RU2 |
| 최소 주문 수량: | 1 |
| 가격: | Discussible |
| 포장 세부 사항: | 상자 |
| 사이즈: | L36mm*W16.4mm*H14.3mm | 피치: | 20 um |
|---|---|---|---|
| 중량: | 읽기헤드 :15g, 케이블 :35g/m | 신호: | 차별적 TTL 또는 스인코스 1Vpp |
| 정확도: | +-5um | 결의안: | 차별적 TTL 5 um,1um,0.5um,0.2um,100nm,50nm,20nm |
| 전자 소구분 에러: | <40nm | 최대 속도: | 12m/s (그것이 결의안과 반대의 클럭 최저주파수와 관련됩니다) |
| 최대 가속: | 35g | 근원에 단일 방향 반복하는 정확성을 언급하세요: | 1LSB |
| 하이 라이트: | 선형 디지털 방식으로 가늠자,광학적인 선형 인코더 |
||
제품 설명
● RU2 회절격자 통치자 읽기헤드는고 정밀도 선측정에게 피드백을 제공하도록 설계됩니다. 그것은 UNIMETRO' Ｓ 가장 진보적 1대 1의 싸움 스캐닝 기술을 채택하고 자동 이득과 자동 일탈 정정 기술을 진보시켰습니다. 그것은고 정밀도와 앤티-펄류션 성능과 20 MHI 회절격자 통치자를 읽을 수 있습니다. 그것은 폐-루프를 요구한 고성능과 높은 신뢰도 적용과고 정밀도 공작 기계류와 자동 일탈 정정 기술과 같은 속도 제어, 고속 자동화 장비, 등에 적합합니다.
참조 데이터
● RU2 읽기헤드는 UNIMETRO 'Ｓ 가장 진보적 큰 영역 1대 1의 싸움 스캐닝 기술, 자동 이득 제어 기술과 자동 일탈 정정 기술을 채택하며, 그것이 효과적으로 오염의 영향을 감소시킬 수 있습니다. 읽기헤드의 짜맞춘 실스피드 ADC 소구분은 더 큰 대역폭을 제공하고, 더 효과적으로 소구분 소음과 소구분 에러를 감소시킬 수 있습니다.그것은 짜맞춘 REF 참고 원점과 제한 출력으로 개방현 소음과 완만한 속도 조절의 조건하의 20 nm의 유효 해상도를 달성할 수 있고, 표준 차별적 TTL 디지털 점진적 인터페이스를 제공합니다. 멀티 컬러 LED는 읽기헤드에 통합되며, 그것이 신호 강도를 보여주고 설치를 용이하게 할 수 있습니다.
| 환경적 요구 | |
| 작동 온도 |
-10C ~ +70C |
| 일하는 습도 |
RH<95> |
| 틈막이 |
IP40 |
| 저장 온도 |
-20C ~ +85C |
| 저장 습도 |
RH<95> |
주요 특징
◆ 최대 해상도 50 nm.
◆ 강한 앤티-펄류션 능력 : 100 격자선 보다 더 동시에 주사하는 큰 영역 1대 1의 싸움 스캐닝 기술이 효과적으로 먼지와 같은 다른 오염의 영향을 감소시킵니다.
◆ 고대역폭, 낮은 소구분 에러 : 짜맞춘 고속 ADC와 필터 회로가 더 높은 대역폭, 더 높은 결의안, 더 높은 동특성 응답, 낮은 소구분 에러를 제공합니다.
◆ 자동 혜택 제어, 자동 편향 보정 : 진보적 자동이득제어, 자동 일탈 보정 회로와 알고리즘, 더 안정적 신호 출력을 제공하고. 설치는 또한 더 편리합니다.
◆ 다중-컬러 지표는 신호 강도와 설치 상태를 보여줍니다.
◆ 스인코스 1Vpp, 차별적 TTL 신호 인터페이스.
◆ 짜맞춘 REF 근원과 한정 신호.
| 차원 |
Ｌ :36 밀리미터 W16.4mm H14.3 |
| 중량 |
읽기헤드 :15g 케이블 :35g/m |
| 힘 |
5V±10% 150mA |
| 출력 신호 |
1Vpp, 근원, 제한, 읽기헤드가 준비한 차별적 TTL 또는 스인코스 |

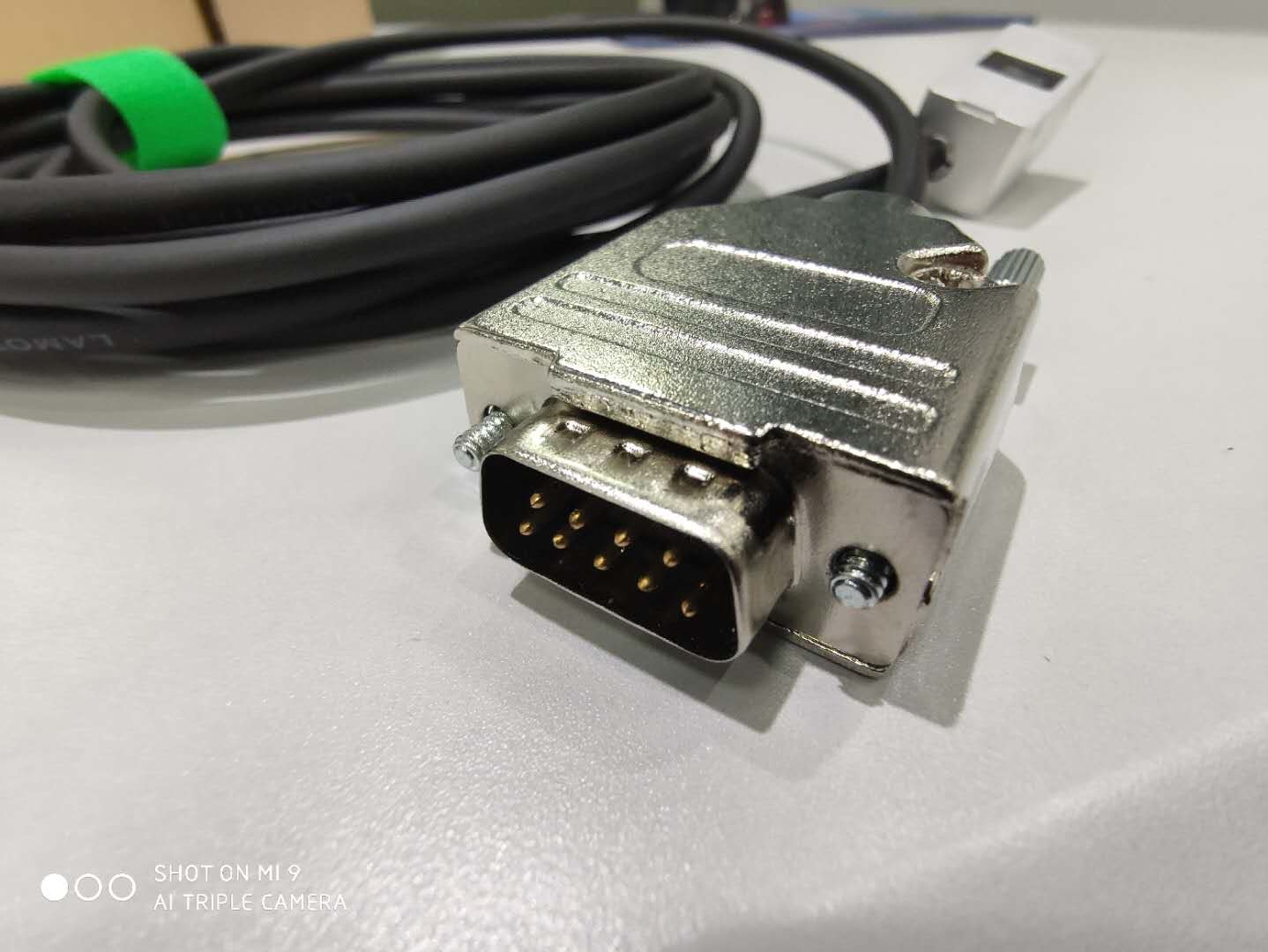

| 연결기 |
디-서브 15 핀 수 |
| 정확도 급 |
±5 um (러스 회절격자 통치자) |
| 결의안 |
차별적 TTL 5 um,1um,0.5um,0.2um,100nm,50nm,20nm (SinCos 1Vpp)20um |
| 전자적 소구분 에러 |
<40nm> |
| 최대 속도 |
12m/s (결의안과 반대의 클럭 최저주파수에 관하여) |
| 최대 가속 |
35G |
| 참고 원점 |
읽기헤드의 바닥에 있는 자기 스위치 |
| 리밋 스위치 |
읽기헤드의 바닥에 있는 자기 스위치 |
| 참고 원점의 일방적 반복 정확도 |
1LSB |
스캐닝 기술
RU2 읽기헤드는 큰 영역 1대 1의 싸움 스캐닝 기술을 선불한 LAMOTION을 채택합니다. 조명 공급원에 의해 분사된 산란광은 렌즈를 통과하고, 평행 광선 묶음에 맞춥니다. 회절격자에 창문을 통하여 흑자 빔을 필터링한 후, 그것은 회절격자 통치자 상에 조명하고, 밝고 간섭 무늬를 형성하기 위해 거슬리는 통치자에 의해 반영합니다. 기간 위의 회절격자는 1대 1의 싸움 스캐닝 센서 상에 조명합니다.
1대 1의 싸움 스캐닝의 높은 오염 저항
LAIVIOTION 다롄 반얀 광학적 시험을 통하여, 러스 스테인레스 강 그리드 통치자를 사용할 때, RU2 읽기헤드는 재, 잉크에 의해 오염되고, 위쪽에 인물과 유사하여서 긁습니다, 측정 정확도가 단지 수십의 나노미터에 의해 영향을 받고 신호의 리사주 선도가 단지 작은 것 영향을 받습니다, 크기의 어떤 DC 일탈과 같지 않은 왜곡이 없을 것입니다. 그것은 읽기헤드가 일할 수 없게 하지 않을 것입니다.
RU2 읽기헤드의 1대 1의 싸움 스캐닝은 하나 센서에 Sin+, 죄, Cos+, 코사인 값 신호만을 출력합니다. 4필드 스캐닝과는 달리, 그것은 4개 센서가 신호를 출력하도록 요구합니다. 그리드 통치자가 오염될 때, 리사 패턴 왜곡을 야기시키지 않을 신호의 크기는 동시에 변합니다.
RU2 읽기헤드는 LAMOTION 다롄 반얀 광학의 가장 진보적 자동 이득 제어 기술을 사용합니다. 읽기헤드와 거슬리는 통치자 사이의 거리가 변하 (대부분 읽기헤드가 조정되고 설치될 때) 또늘 때 읽기헤드의 속도가 변할 때, 신호의 크기는 변할 것입니다. RU2 읽기헤드의 자동 이득 제어 기술은 항상 이러한 신호의 크기의 안정을 유지하고 출력 정확도를 보증할 수 있습니다.

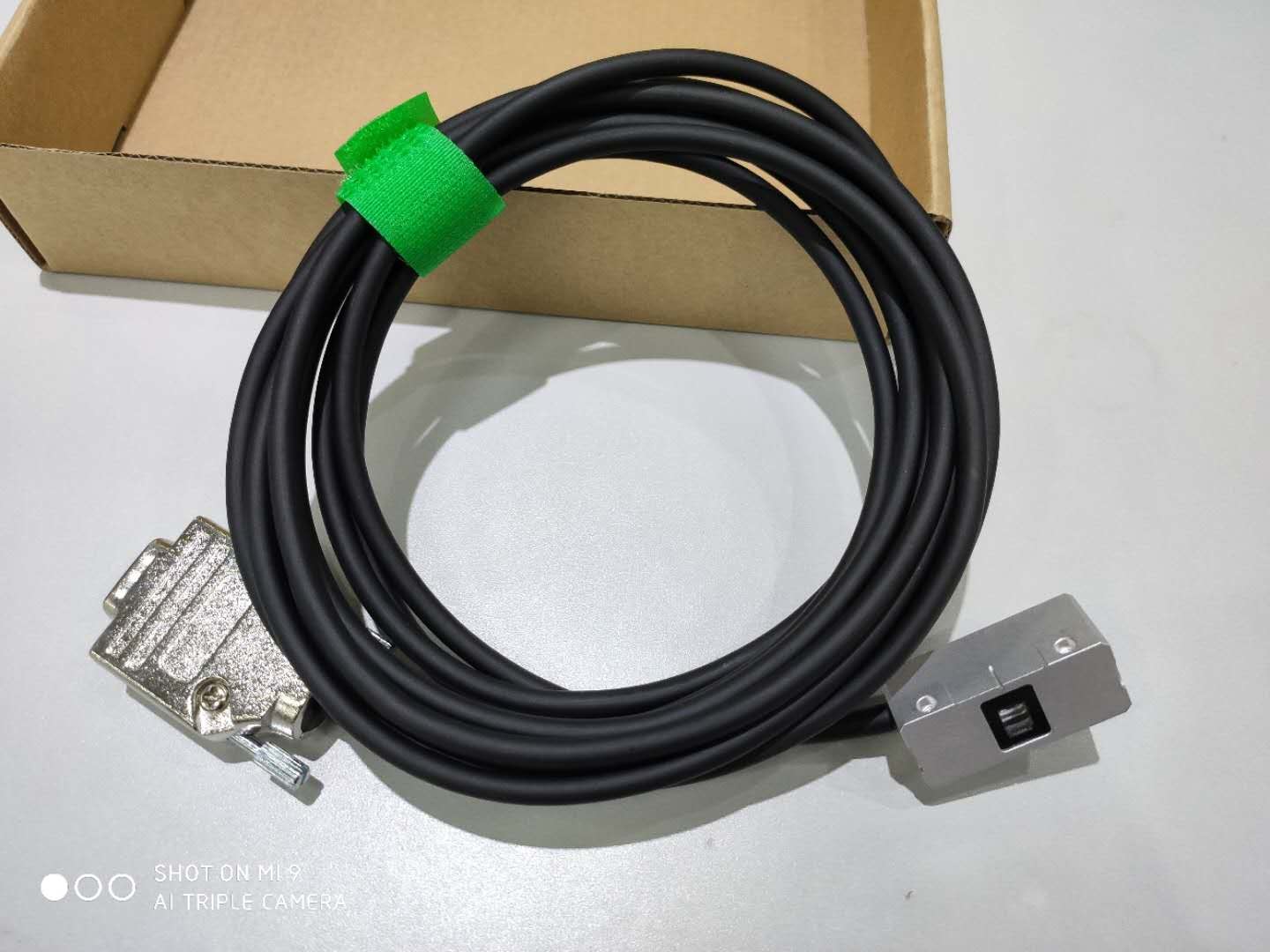

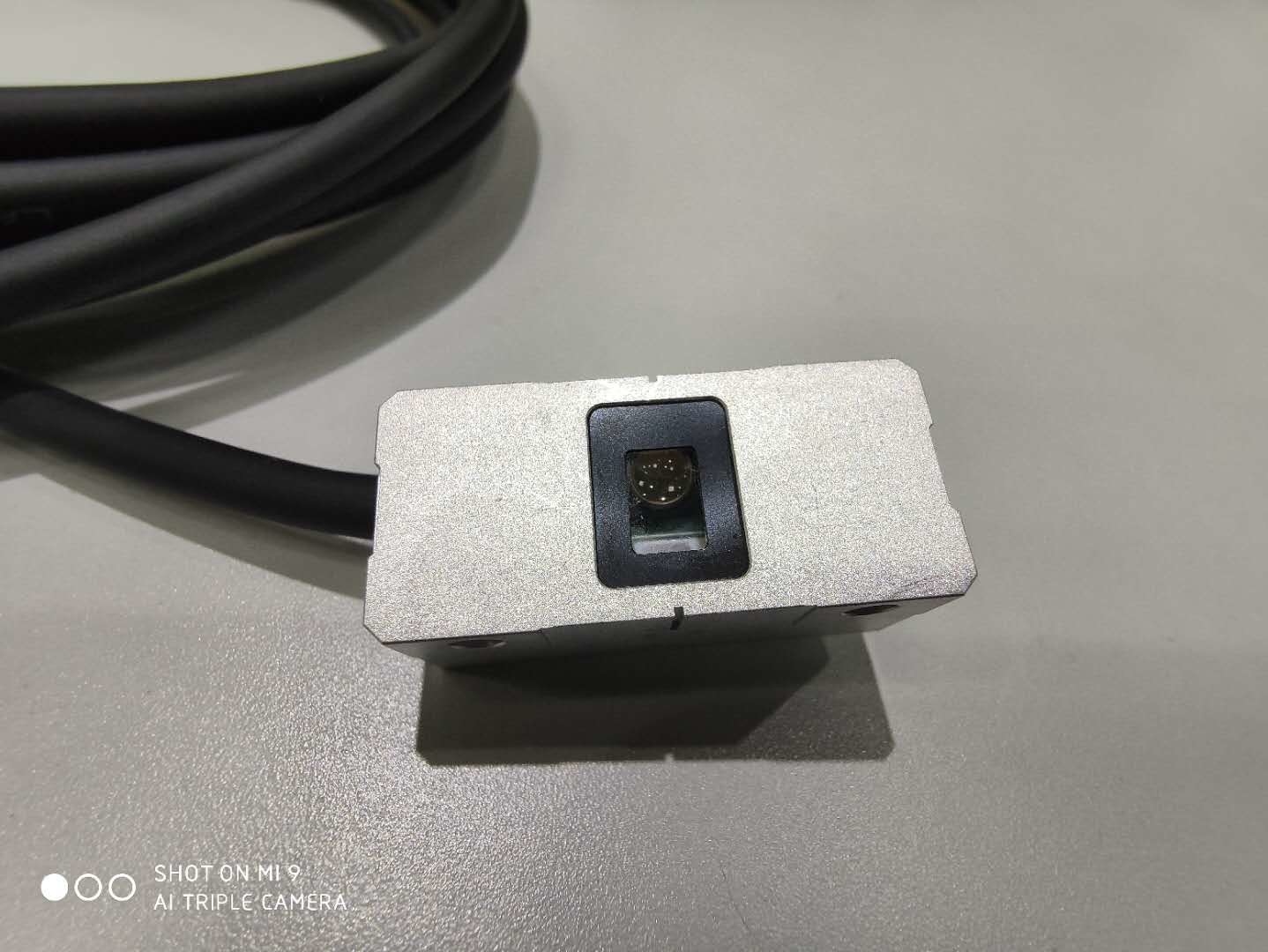

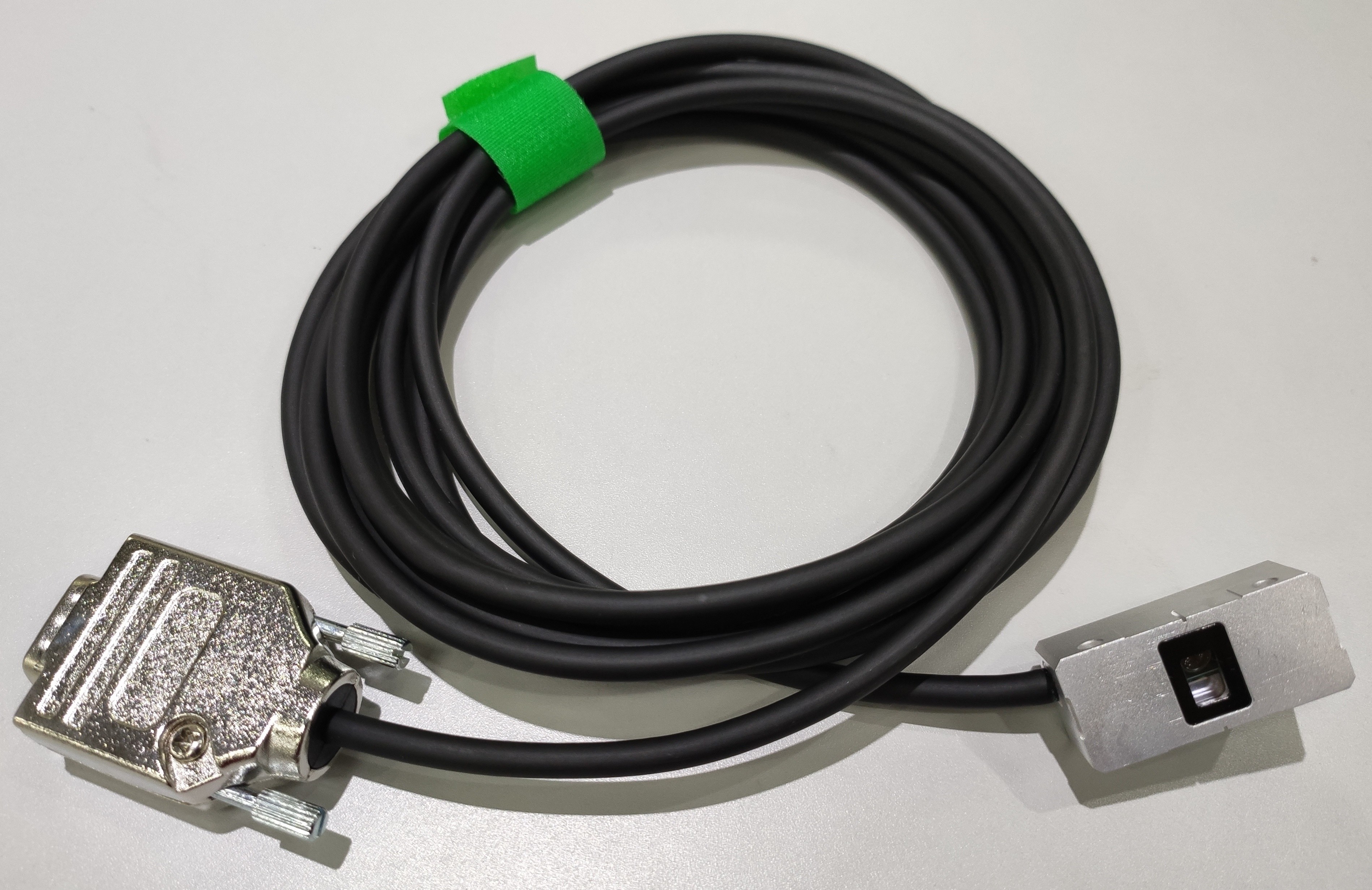

상세한 이미지.
| 신호 전기적 매개 변수 | ||
| 차별적 TTL |
신호 위치 |
2가지 차이는과 비의 신호를 보냅니다 |
| 참고 원점 신호 |
1 차분 신호 Ｚ |
|
| 펄스폭 90' | ||
| 신호 레벨 |
RS-422(TIA/EIA-422-B) |
|
| 출력 하이는 출력 전류가 20 마일 때 ≥ 2.4V를 평평하게 합니다 | ||
| 출력 로우는 출력 전류가 20 마일 때 ≤ 0.4V를 평평하게 합니다 | ||
| 허용부하 |
출력 전류 ≤ 30 마 |
|
| 차분 신호의 각각의 쌍 사이의 임피던스 120 오옴 | ||
| sinco 1Vpp |
신호 위치 |
실리콘질화물 신호와 코사인 값 신호 |
| 참고 원점 신호 |
1 차분 신호 REF |
|
| 펄스폭 -18' ~ -108' | ||
| 신호 레벨 |
신호 레벨 Ｍ 0.6V~1.2V 표준값 1Vpp |
|
| 대칭 편향 | P-N | /2M ≤ 0.065 | ||
| 위상각 | φ1+φ2 | /2 90' ±1' 전자 각 | ||
| 허용부하 |
출력 전류 ≤ 10 마 |
|
| 차분 신호의 각각의 쌍 사이의 임피던스 120 오옴 | ||
| 제한 |
시그널 타입 |
개방 회로 출력을 배수하세요 |
| 허용부하 |
입력레벨 3.3V~24V |
|
| 입력전류 ≤20mA | ||
| 독자 준비 |
시그널 타입 |
개방 회로 출력을 배수하세요 |
| 허용부하 |
입력레벨 3.3V~24V |
|
| 입력전류 ≤20mA | ||
PS :원점 신호의 단계를 보증하기 위해, 근원 마그넷을 조정하는 것은 필요할지도 모릅니다.
속도와 결의안과 주파수 사이의 관계
| 출력 해상도 | |||||||
|
|
1 um |
0.5 um |
0.2 um |
0.1 um |
50 um |
|
|
| 반대 클럭 최저주파수 |
10M |
12M |
12M |
8M |
4M |
2M |
최대 속도 |
| 5M |
12m/s |
10m/s |
4m/s |
2m/s |
1m/s |
||
| 2.5M |
10m/s |
5m/s |
2m/s |
1m/s |
0.5m/s |
||
| 1M |
4m/s |
2m/s |
0.8m/s |
0.4m/s |
0.2 |
||
단일 접속
| 헤드 인터페이스 라인 순서를 읽기 | |||
| 핀 번호 |
기능 |
핀 번호 |
기능 |
| 핀 1 |
차별적 TTL A+ (디지털 출력) 스인코스 1Vpp Sin+ (아날로그 출력) |
핀 9 |
차별적 TTL A (디지털 출력) 스인코스 1Vpp 죄 (아날로그 출력) |
| 핀 2 |
차별적 TTL A+ (디지털 출력) 스인코스 1Vpp Sin+ (아날로그 출력) |
핀 10 |
차별적 TTL 비 (디지털 출력) 스인코스 1Vpp 죄 (아날로그 출력) |
| 핀 3 |
차별적 TTL Z+ (디지털 출력) 스인코스 1Vpp Ref+ (아날로그 출력) |
핀 11 |
차별적 TTL Ｚ (디지털 출력) 스인코스 1Vpp 레프- (아날로그 출력)) |
| 핀 4 |
비어있으세요 |
핀 12 |
비어있으세요 |
| 핀 5 |
독자 준비 |
핀 13 |
비어있으세요 |
| 핀 6 |
제한 |
핀 14 |
+5V |
| 핀 7 |
+5V |
핀 15 |
0V |
| 핀 8 |
0V, 안쪽 차폐성 (앤티-재밍 성능을 강화하기 위해 PIN15로 0V에 연결될 필요가 있으세요) |
|
|
신호 의미
독자 준비와 한정 신호의 의미는 시스템 표시기 참고하여 구체적으로 판단되어질 수 있습니다.
| 헤드 인터페이스 라인 순서를 읽기 | |||
| 핀 번호 |
기능 |
핀 번호 |
기능 |
| 핀 1 |
차별적 TTL A+ (디지털 출력) 스인코스 1Vpp Sin+ (아날로그 출력) |
핀 9 |
차별적 TTL A (디지털 출력) 스인코스 1Vpp 죄 (아날로그 출력) |
| 핀 2 |
차별적 TTL A+ (디지털 출력) 스인코스 1Vpp Sin+ (아날로그 출력) |
핀 10 |
차별적 TTL 비 (디지털 출력) 스인코스 1Vpp 죄 (아날로그 출력) |
| 핀 3 |
차별적 TTL Z+ (디지털 출력) 스인코스 1Vpp Ref+ (아날로그 출력) |
핀 11 |
차별적 TTL Ｚ (디지털 출력) 스인코스 1Vpp 레프- (아날로그 출력)) |
| 핀 4 |
비어있으세요 |
핀 12 |
비어있으세요 |
| 핀 5 |
독자 준비 |
핀 13 |
비어있으세요 |
| 핀 6 |
제한 |
핀 14 |
+5V |
| 핀 7 |
+5V |
핀 15 |
0V |
| 핀 8 |
0V, 안쪽 차폐성 (앤티-재밍 성능을 강화하기 위해 PIN15로 0V에 연결될 필요가 있으세요) |
|
|
시스템 표시기
RU2 읽기헤드는 전류량 신호, 근원과 한도 상태를 보여줄 수 있는 짜맞춘 멀티 컬러 표시등을 가지고, 읽기헤드의 설치와 조정을 도울 수 있습니다.
| 독자 준비, 한정 신호 상태 의미 | ||
| 신호 상태 |
독자 준비 |
제한 |
| 드레인 오픈 |
신호라인 분리 |
신호라인 분리 |
| 헤드 신호를 읽는 낮은 강도 |
검출 한계 |
|
| 머리 초과 속도를 읽기 |
|
|
| 읽기헤드의 비정상이 전원 공급기 |
|
|
| 배수 마감 |
정상적으로 취수공을 읽기 |
정상적으로 취수공을 읽기 |
| 머리 지표를 읽는 다른 기능 | |
| 계속 0.5 초 동안 적신호 |
원점 위치는 탐색했습니다 |
| 적신호는 2회 번쩍거립니다 |
식자재원산지정보 위상 오차가 근원 탐지의 속도가 너무 빠른 단계 조정될 필요가 있습니다. |
