| 원래 장소: | 东莞 |
|---|---|
| 브랜드 이름: | UNIMETRO |
| 모델 번호: | OMQ100 |
| 최소 주문 수량: | 1 |
| 가격: | Discussible |
| 지불 조건: | T는 / T |
| Z축 이동 범위: | 45 밀리미터 | 범위: | 83*55mm |
|---|---|---|---|
| 외형 칫수: | 500*380*750mm | 중량: | 28 킬로그램 |
| 태도: | 3 | 확대: | 0.088X |
| 정확도: | ±(3+L/50) | 최소 디스플레이 유닛: | 0.0001 밀리미터 |
| 거리로 일하는 Z축: | 120 밀리미터 | 이미지 센서: | 6대 화소 산업적 카메라 |
| 하이 라이트: | 비전 길이 측정기,비전 측정 시스템,하나 버튼 비전 길이 측정기 |
||

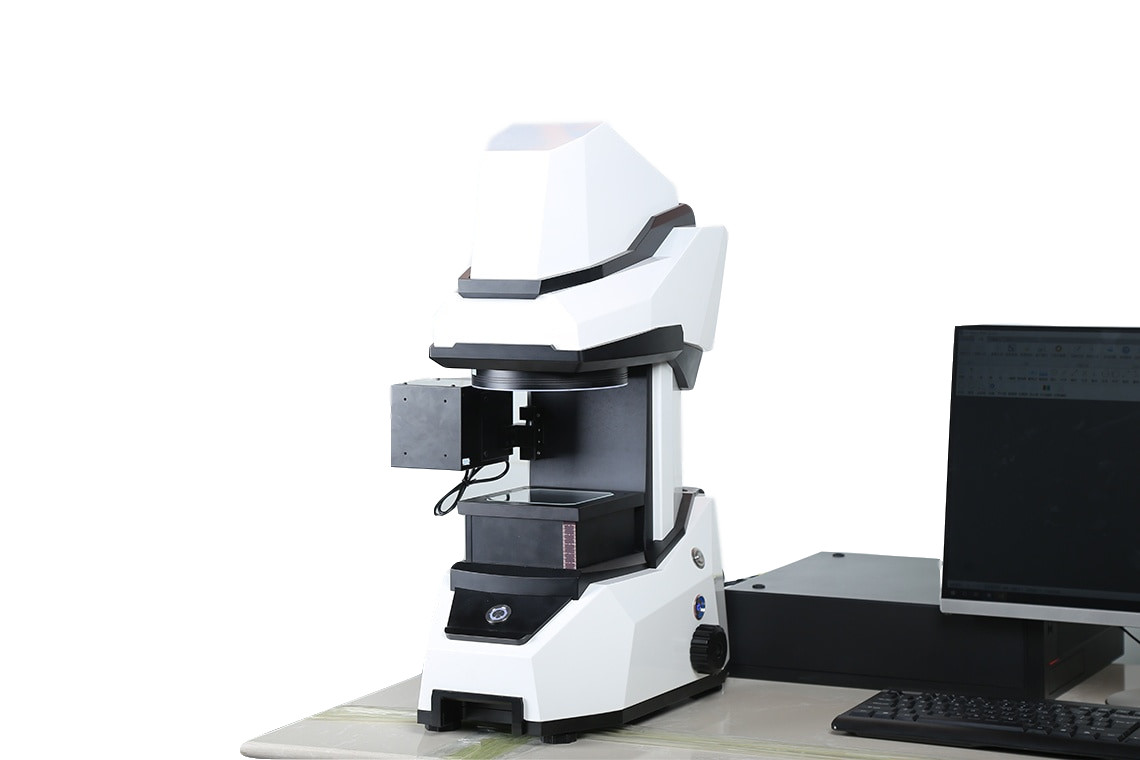

기구 비전 길이 측정기 쉬운 측정 공장을 측정하는 고품질 1개 버튼
더블 텔레센트릭 해상도 광학렌즈와 OMQ100 시리즈 1개 버튼 측정기가 고정밀 화상 분석 알고리즘과 결합했고, 1개 버튼 순간 측정 윈칙과 결합했습니다. 악기는 자동적으로 측정 객체를 위치시키고 제조 공정에 있는 제품의 형태에 따라 템플릿, 방안 평가와 리포트 생성과 일치할 수 있습니다. 그것은 빠른 1개 버튼과 정확한 측정을 실현하기 위해 단지 시작 키를 접촉할 필요가 있습니다.
제품 우위
프로젝터, 이미지 계측 기구, 절삭 공구용 현미경, 프로파일러들, 버니어 캘리퍼스, 마이크로미터, 등등과 같은 전통적 계측 기구는 측정 객체의 시간이 걸리는 위치설정, 원산지 위치설정, 긴 배치 동작 시간과 같은 측정의 여러 문제를 직면하고 있습니다, 다른 검사원이 다른 측정 결과, 복잡한 데이터 통계 관리, 등으로 이어집니다.
1개 버튼 계측 기구의 OMQ100 일련은 감지에서 전통적 계측 기구의 곤란한 문제를 해결할 것입니다. 그들의 장점은 다음과 같습니다 :
● 자동 조합
제품의 똑같은 카테고리는 한때 프로그램을 짜고, 영구히 저장했고, 측정할 때 자동적으로 조화되었습니다.
● 자동 측정
그것은 자동 측정을 실현하기 위해 조종기 아암과 협력할 수 있습니다.
● 단순한 보정
오직 기능적 보정 키만을 다중 각도에 의해 측정 정확도를 보장할 필요가 있, 전 방향성과 전체 필드 보정.
사용하기가 쉬운 ●
사용하기가 쉽고 사용하기가 쉬운 배우도록 쉬운 또한 많은 사용자 조작 없이, 인간화되고 지적 소프트웨어 설계 ;
● 측정 기능
점, 선, 원, 아크, 각, 점과 선 사이의 거리, 선 사이의 거리와 원, 기타 등등의 2차원 측정.
● 자료 자동 저장하기
측정, 뱃치 제품의 수량과 다른 정보의 날짜를 포함하여 측정에 의한 결과는 자동적으로 컴퓨터에 저장됩니다.
● 윤곽 스캐닝
스캔은 빨리 윤곽을 그리고, 데이터 교환 방식 파일을 내보냅니다.
측정 소프트웨어
소프트웨어 인터페이스
측정 모드
측정 모드는 단일의 워크피스 측정과 다중 공정상 제품 측정으로 분할됩니다, 자동적으로 어느 것이 원 콜로와 빨리 세트 측정 템플릿을 검색하고 정확하게 뱃치를 측정할 수 있습니까.
어플리케이션 필드
OMQ100 시리즈 1개 버튼 측정기는 기계류, 전자, 곰팡이, 사출 성형, 하드웨어, 충돌, 저전압 전기 제품, 자성 물질, 정확성 스탬핑, 연결기, 연결기, 단말기, 휴대전화, 가전 제품, 프린트 회로 기판, 의료 설비, 시계, 나이프와 다른 분야에서 사용될 수 있습니다.
|
모델
|
OMQ100M
|
OMQ100C
|
OMQ100D
|
|
Z축 움직임 범위(MM)
|
45
|
60
|
|
|
범위(MM)
|
83×55
|
83×63
|
83×63/40×30
|
|
외부 차원(MM)
|
500×380×750
|
||
|
중량(KG)
|
28
|
30
|
|
|
태도(KG)
|
3
|
||
|
이미지 센서
|
6대 화소 산업적 카메라
|
12대 화소 산업적 카메라
|
0.088X :12대 화소 산업적 카메라
0.176X :12대 화소 산업적 카메라
|
|
카메라 렌즈
|
더블 텔레센트릭 광학렌즈
|
더블 레이트 더블 텔레센트릭 광학렌즈
|
|
|
확대
|
0.088X
|
0.088X+0.176X
|
|
|
정확도(μm)
|
±(3+L/50)
|
±(2.5+L/50)
|
0.088X :±(2.5+L/50)
0.176X :±(1.5+L/50)
|
|
최소 디스플레이 유닛(MM)
|
0.0001
|
||
|
Z축 작업 거리(MM)
|
120
|
||
|

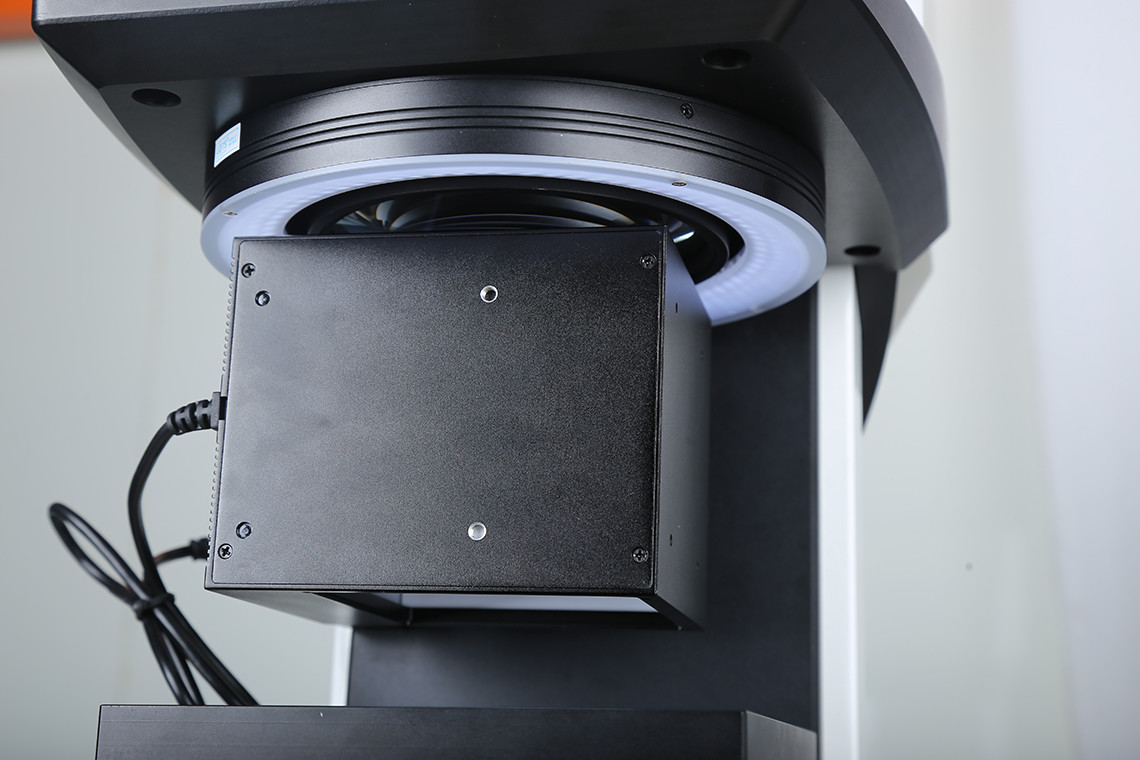

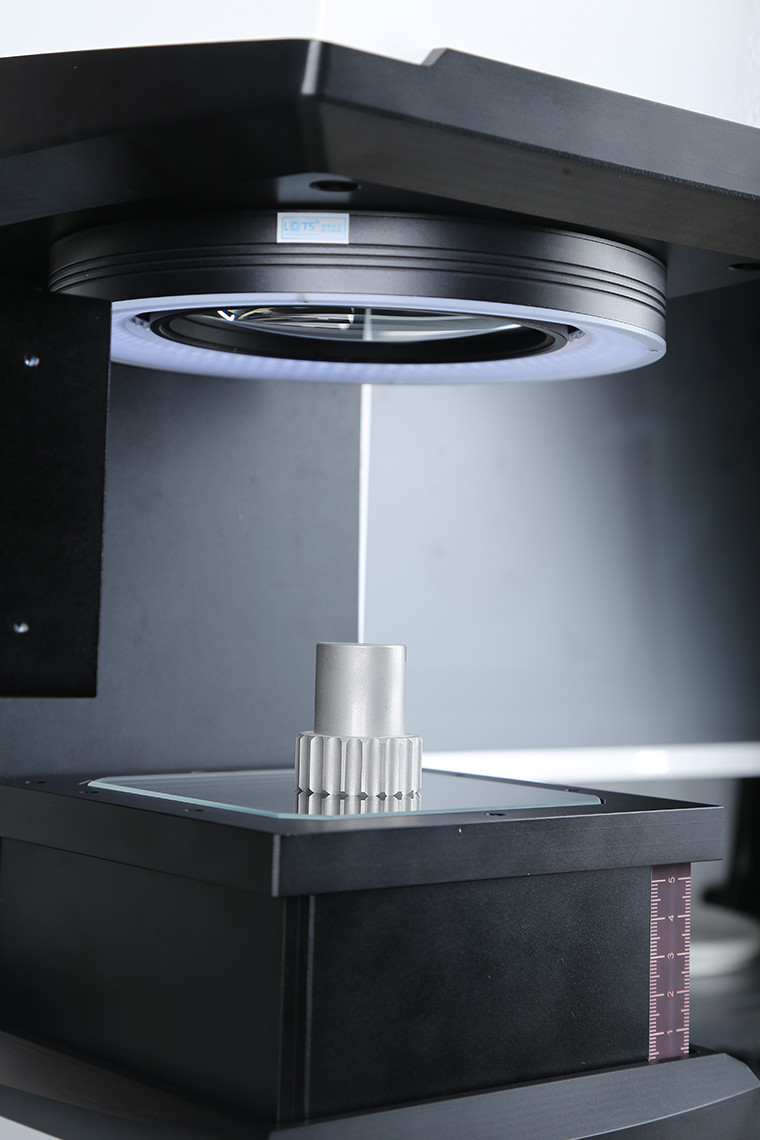

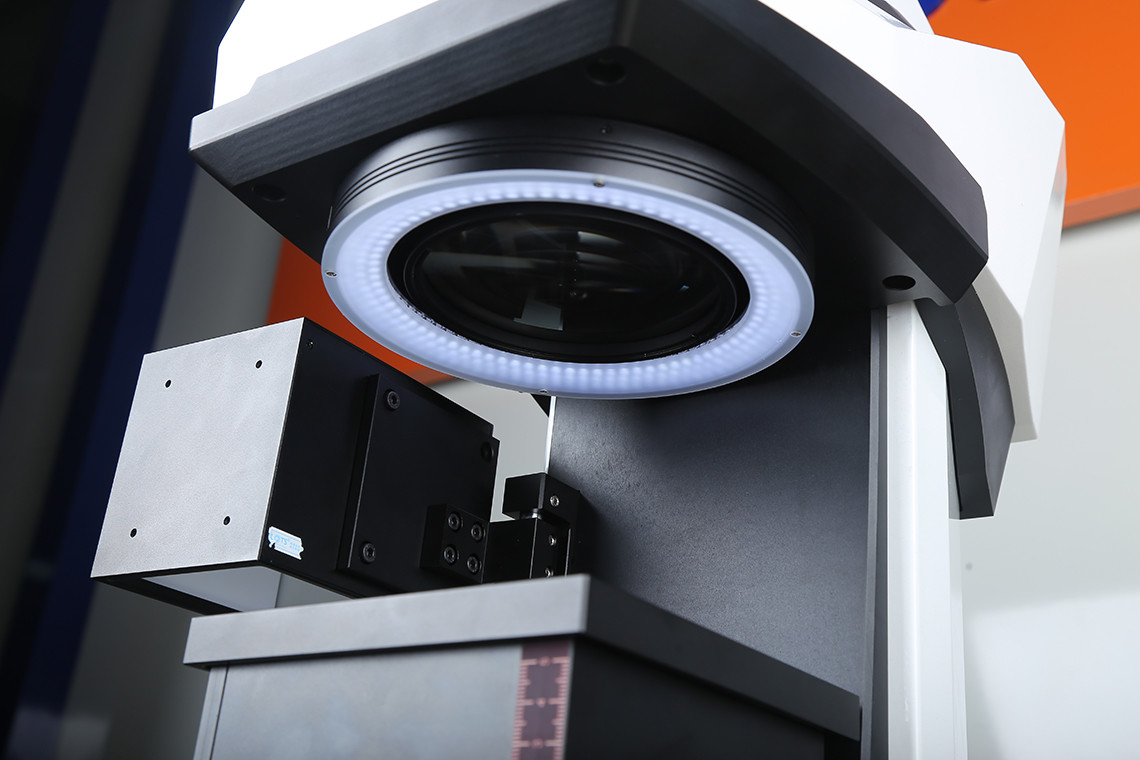

조명 공급원
|
200 수준 프로그램 가능한 조명 공급원.
201 - 윤곽 빛 : 텔레센트릭 팽행 광 소스.
표면 광 : 환형 광원 (선택적, 외부 동축 빛)
|
||
|
영상 처리
|
IVT-VISION-원키
|
||
|
소프트웨어
|
온도 :22C±2C 습도 :30~80%
|
||
|
작업 환경
|
진동 :<0>
|
||
|
전원 공급기
|
220V/50Hz
|
||
선택 세부 사항 :
● OMQ100M 선택적 정합 :
1200만 산업적 카메라 (범위 : 83이지 Ｘ 63),20 백만이지 산업적 카메라 (범위 : 100)
OMQ100C 선택적 정합 : 2000만 산업적 카메라 (범위 : 100)
OMQ100D-0.088X 선택적 정합 : 2000만 산업적 카메라 (범위 : 100)
2000만 산업적 카메라 (범위 중에서 ● 선택 : 100) : 100) : (+3+L/50)
● 표준 블록은 시험 하에 제품으로서 사용됩니다.
