제품 소개비전 측정기

2D 측정을 위한 매뉴얼 광학 측정 기계

2D 측정을 위한 매뉴얼 광학 측정 기계

Manual Optical Measurement Machine For 2D Measurement
Manual Optical Measurement Machine For 2D Measurement

제품 상세 정보:

원래 장소: 중국
브랜드 이름: UNIMETRO
인증: CE,ISO
모델 번호: 기본

결제 및 배송 조건:

최소 주문 수량: 1
가격: Discussible
포장 세부 사항: 나무로 되는 케이스
배달 시간: 5~15days
지불 조건: L/C, T/T
공급 능력: 40
접촉
상세 제품 설명
차원: 600*740*980mm 측정 범위: 300*200*200mm
측정 정확도: 2.5+L/100um 반복성: 2.5 um
중량: 190KG 선형 가늠자 해결책: 0.5 um (선택을 위한 0.1um)
하이 라이트:

Manual Optical Measurement Machine

,

Scale Resolution 0.5um Optical Measurement Machine

2d 측정을 위한 매뉴얼 광학기기 비디오 길이 측정기



데스크리브션



비전 측정 기계는 공작물의 이미지를 캡쳐하고, 이미지 화소를 분석하고 측정 소프트웨어에 의해 2D 차원을 계산하기 위해 카메라를 사용하여 광학측정기인 마이크론 레벨까지 정확한 피직컬 디멘션 측정, 정확도를 위해 사용된 증서입니다.


기초 시리즈 비전 측정 기계는 정확한 2D 차원 측정 응용의 대부분과 주형으로서의, 다른 산업으로부터의 최종 사용자들을 위한 인기있는 모델 핏트, 전자, 반도체, 플라스틱 사출, 3C 제품, 의료 혜택, 항공인 UNIMETRO에 의해 설계되고 개발됩니다... 기타 등등.그것은 당신의 제품 차원 정확도를 보증하면서, 중요한 기구가 당신의 제품 품질 제어 프로세스에 사용했다는 것 이고 당신의 제품을 더 경쟁적으로 만듭니다.
기초 일련 VMM은 정확한 부품을 제조하는 대부분의 공장의 가장 공통 모델입니다. 그것은 어플리케이션을 측정하는 소량 샘플에 적당합니다. 유저 프랜드리 소프트웨어로, 3 주축 수동 제어는 운영자가 매우 짧은 시간에 기계를 사용하여 처리될 수 있게 허락합니다.


3개 주축 0.0005 밀리미터 고해상도 리니어 센서로, 고정밀도와 안정성 그래닛을 기계 베이스와 기둥으로 이용하기
----각각 기계의 고성능과 정확도를 보증하세요.
알루미늄 워크 스테이지와 경질 아노다이징 표면 처리로, HIWIN 리니어 가이드 방법과 고정밀 리니어 가이드 철도를 사용하기.
---- 기계의 높은 동적 성능과 장수 주기 용법을 보증합니다.
리니어 스케일과 조명 제어와 터치 프로브 신호 이동을 위해, UNIMETRO에 의해 개발되는 집적 코어 제어함을 사용하기.
---- 쉬운 배선과 마이테인스를 보증하세요. 대단히 기계의 안정성을 증가시키세요.
팽행 광 경로와 프로그램 가능한 윤곽 LED 라이트가 이미지의 변형을 회피합니다.
---- 메아수링아큐레이시를 보증합니다.
8 부문 소프트웨어 제어 LED 환형 광원으로 다수 발광 각도와 밝기를 제공하세요.
---- 반대로 다른 형태 부품과 소재에 적당합니다.
제 매개 변수는 일부 측정 프로그램에서 기록일 수 있습니다, 사용자들이 관측 과정 동안 조정될 필요가 없습니다.
----우호적이고 컨벤인트리 사용.



적용 분야



◆ 곰팡이 산업

자동차 생산

의료 산업

기계적 제작

◆ 3C 디지털 산업

PCB 생산

Etc.

2D 측정을 위한 매뉴얼 광학 측정 기계 0   2D 측정을 위한 매뉴얼 광학 측정 기계 1   2D 측정을 위한 매뉴얼 광학 측정 기계 2



하드웨어 형태



◆ HIWIN 리니어 가이드 방법



◆ 알루미늄 워크 스테이지와 경질 아노다이징



◆ 집적 코어 제어함



◆ 3 주축 0.5 um 결의안 리니어 스케일

◆ 다기능 LED는 광 그룹을 평행시킵니다



◆ 공업적 등급 고해상도 고체촬상소자카메라

◆ 0.7-4.5X 설명서는 높은 반복성과 줌 렌즈를 손상시켰습니다

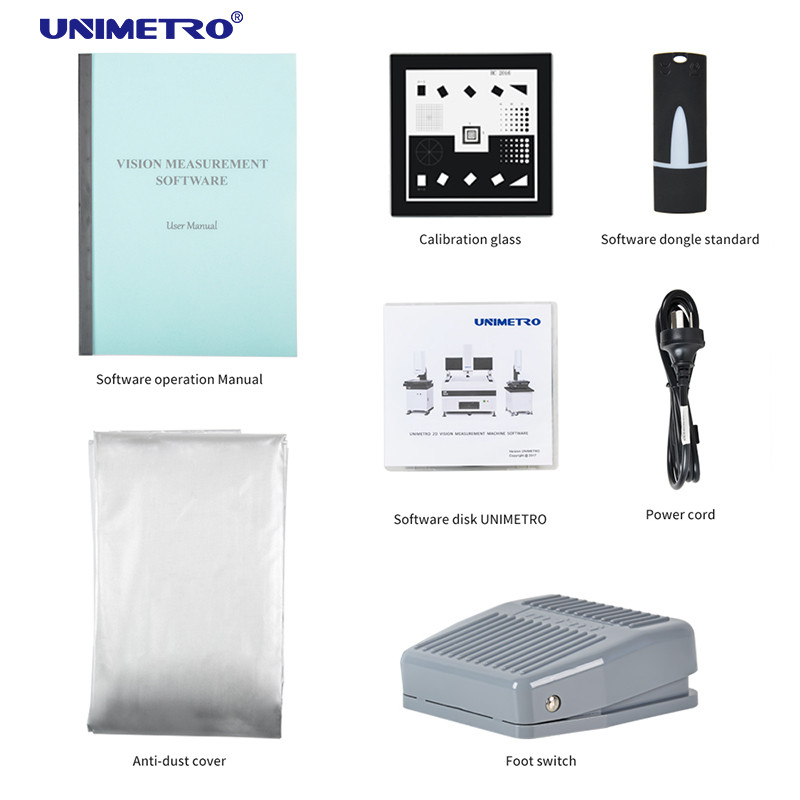

◆ 지지하는 다수 외부 액세서리

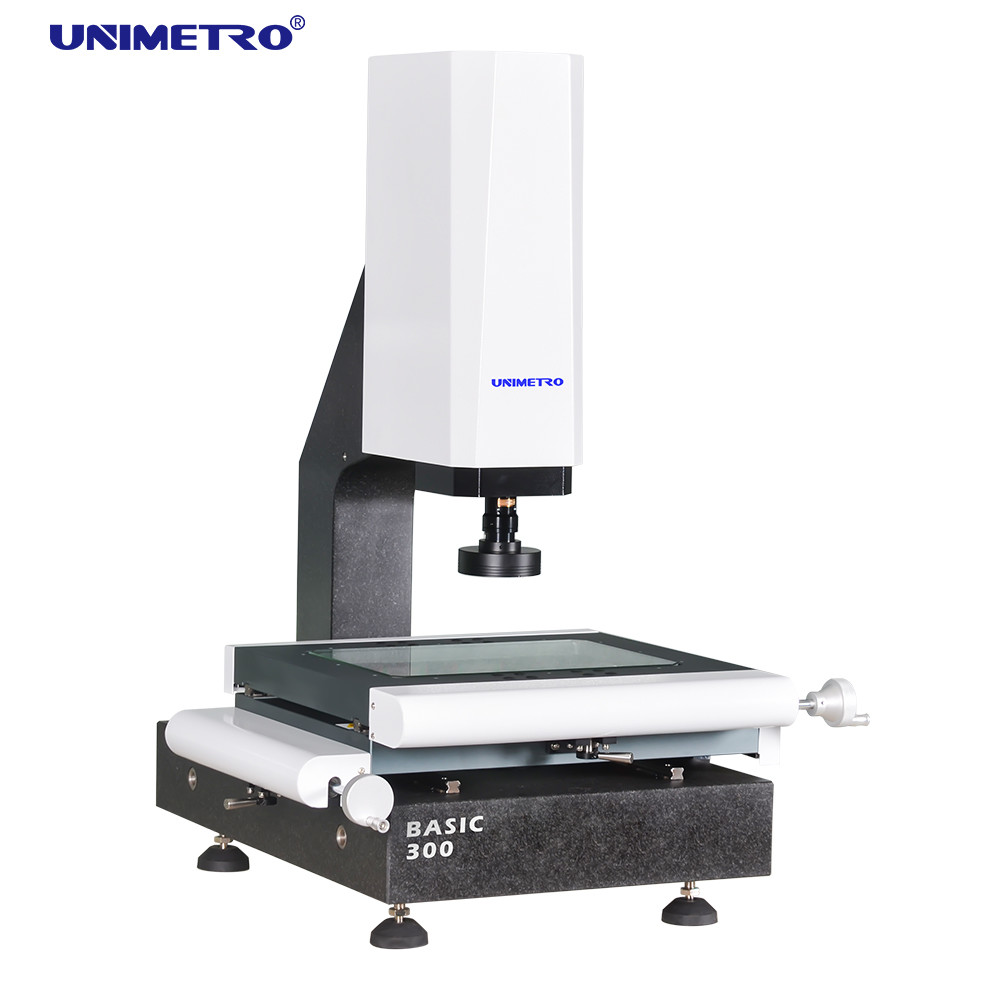

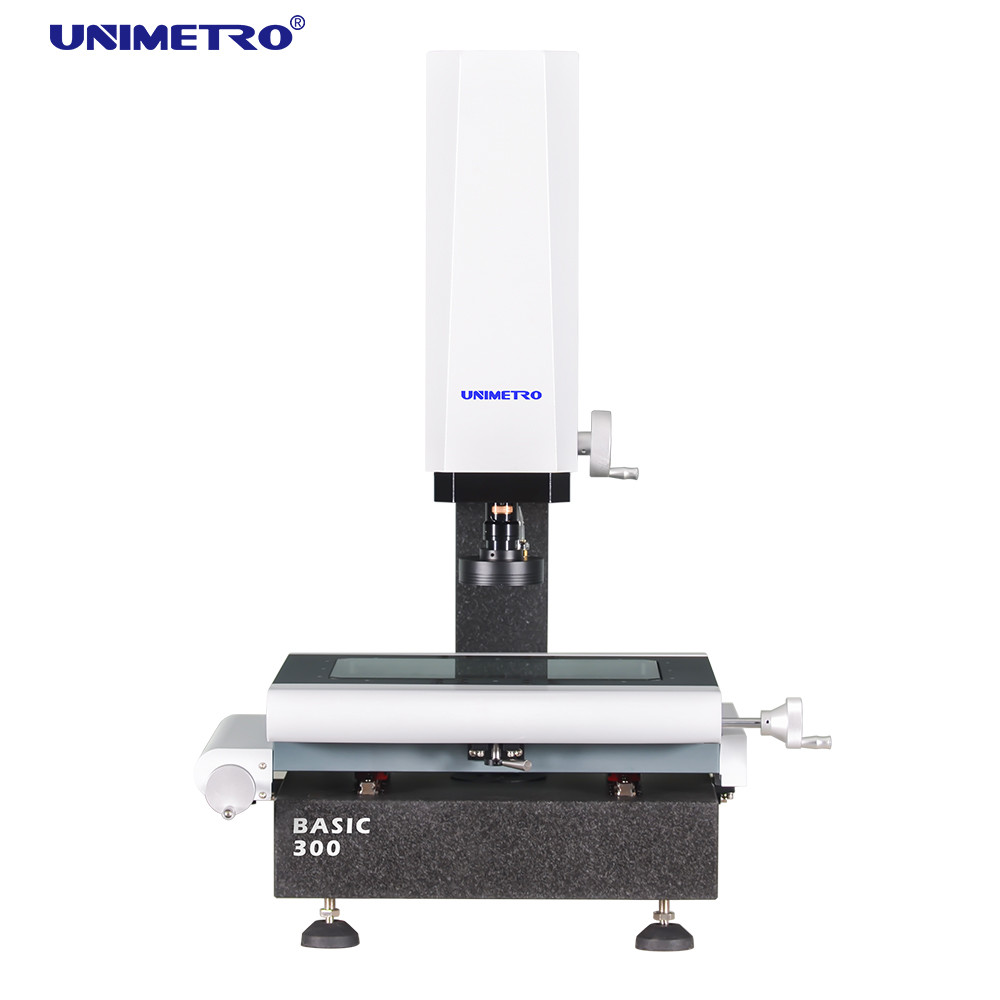

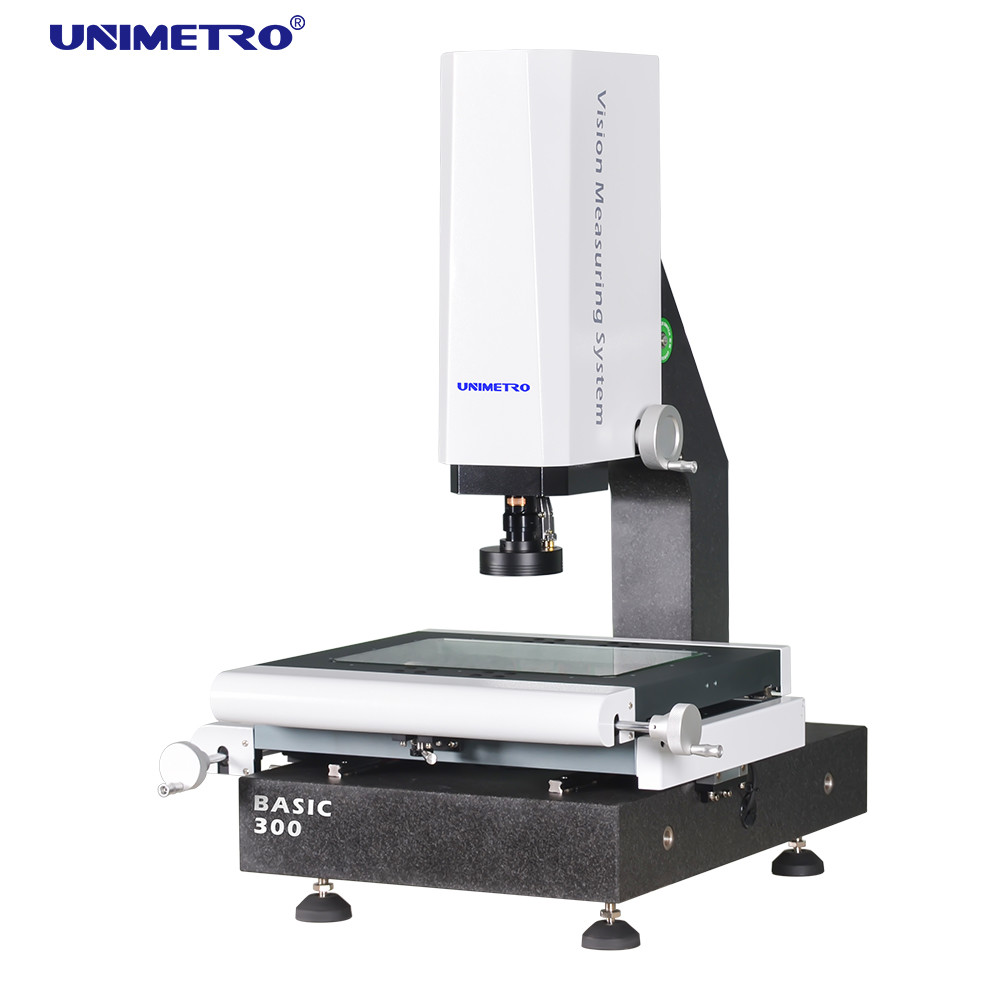

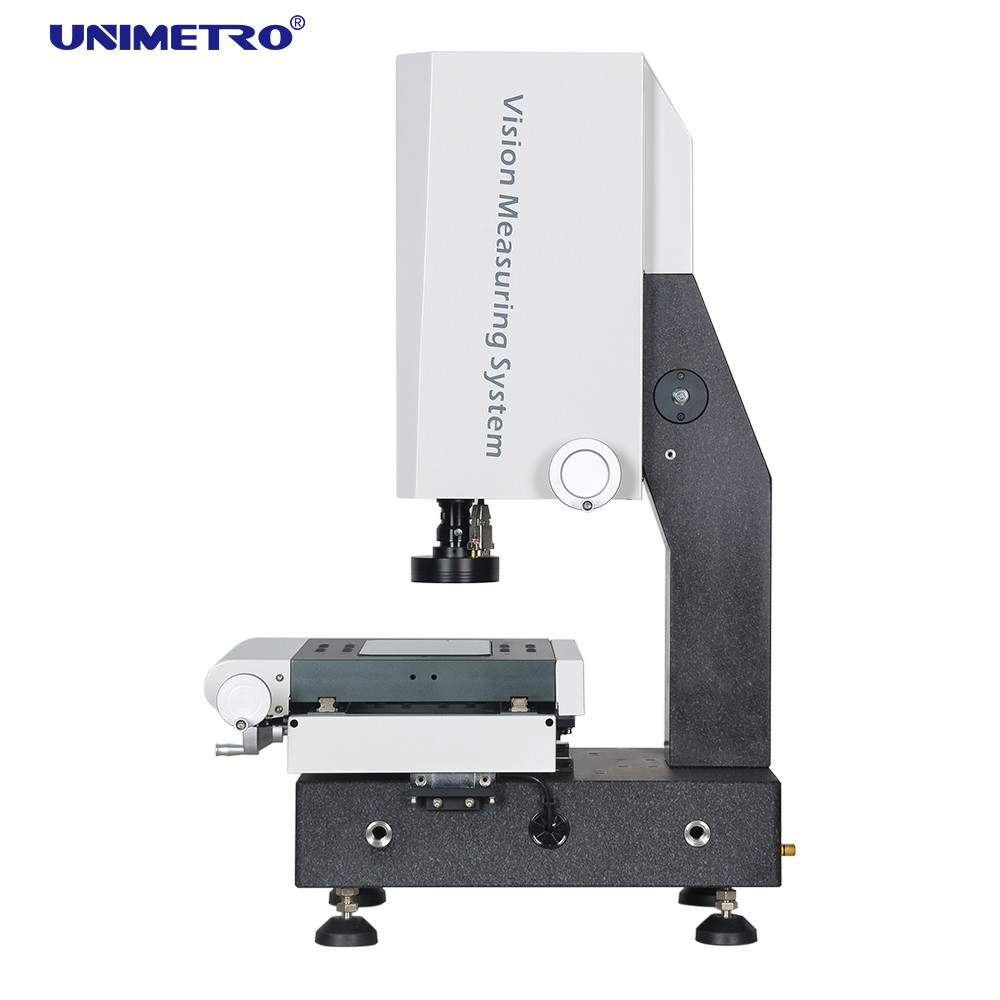

2D 측정을 위한 매뉴얼 광학 측정 기계 3 2D 측정을 위한 매뉴얼 광학 측정 기계 4 2D 측정을 위한 매뉴얼 광학 측정 기계 5



매개 변수



BASIC200
BASIC300
BASIC400
BASIC500
차원(MM)(L×W×H)
550*540*930
600*740*980
700*840*980
800*940*980
측정 범위(MM)(X×Y×Z)
200*100*150
300*200*200
400*300*200
500*400*200
측정 정확도(μm)
2.5 + L / 100
3.0 + L / 100
반복성 (μm)
2.5
3.0
체중 (킬로그램)
140
190
240
290
이미지와 측정
카메라
공업적 등급 고해상도 고체촬상소자카메라
렌즈
0.7~4.5X 설명서는 높은 반복성과 줌 렌즈를 손상시켰습니다
확대
18~195 X
시계
8.1 밀리미터 ~ 1.3 밀리미터
작업 거리
80 밀리미터
리니어 스케일 결의안
0.5μm (선택적인 0.1μm)
구동 시스템
X / Y / Z 수동 제어
조명
프로그램가능 LED 8 부문 /single 부문 벨소리 표면 광, 평행한 LED 윤곽 빛





소프트웨어 개관





UNIMETRO INSPECT3D 소프트웨어는 배우도록 쉬운 사용자 친화적 UI, 강력한 기능과 함께 있고 사용자들이 달성될 수 있게 허락합니다
빠르고 정밀 계측. 소프트웨어는 가득 찬 영어 UI를 제공하고 있고 또한 새로운 언어 개발을 허락합니다.


입력 캐드 파일과 방법

부품 배열과 대형 측정
오토 포커스와 높이 측정
경로 안내 기능은 빠른 로케이팅을 돕습니다
강력한 기하학적 측정 기능
다수 데이터 보고와 그래피컬 데이터 출력 함수


탄력적 사용자 프로그램

기준 요소를 만들기
강력한 엣지 검출 기능
다수 외부 액세서리를 지원하기
요소 기하 공차의 자동차 계산
빨리 그리고 편리하게 복잡한 생산을 측정하기

2D 측정을 위한 매뉴얼 광학 측정 기계 6

큐 : 공장 또는 무역 업체입니까 ?

한 : 우리는 공장과 24 시간 후에 당신에게 가장 빠른 응답을 주는 것 입니다.


큐 : 주로 불확실한 당신의 회사가 무엇입니까?
한 : 우리는 주로 있고 비전 길이 측정기, 자리표 측정기, CMM&VMM 피스처셋크를 생산합니다.

큐 : 적절한 상술을 선택하는 방법?
한 : 당신이 우리에게 측정될 제품의 다양성과 크기를 말하는 한 우리의 프로팀은 당신에게 충고할 것입니다 측정의
적당한 상술의 기구.

큐 : 당신은 주문 제작된 서비스를 받아들입니까?
한 : 확신하세요! 우리는 전형적 기계뿐 아니라, 고객의 요구에 맞춤화된 기계를 제공할 수 있습니다.

큐 : 보증 기간은 얼마나 되나요?
한 : 우리의 제품 보증서 기간은 2년입니다. 우리의 제품 품질은 매우 안정적이고 우리가 약간의 파손 가능 부분을 상당히 개선했습니다. 당신은 우리의 제품 품질에 안심하고 있을 수 있습니다.
