제품 소개비전 측정기

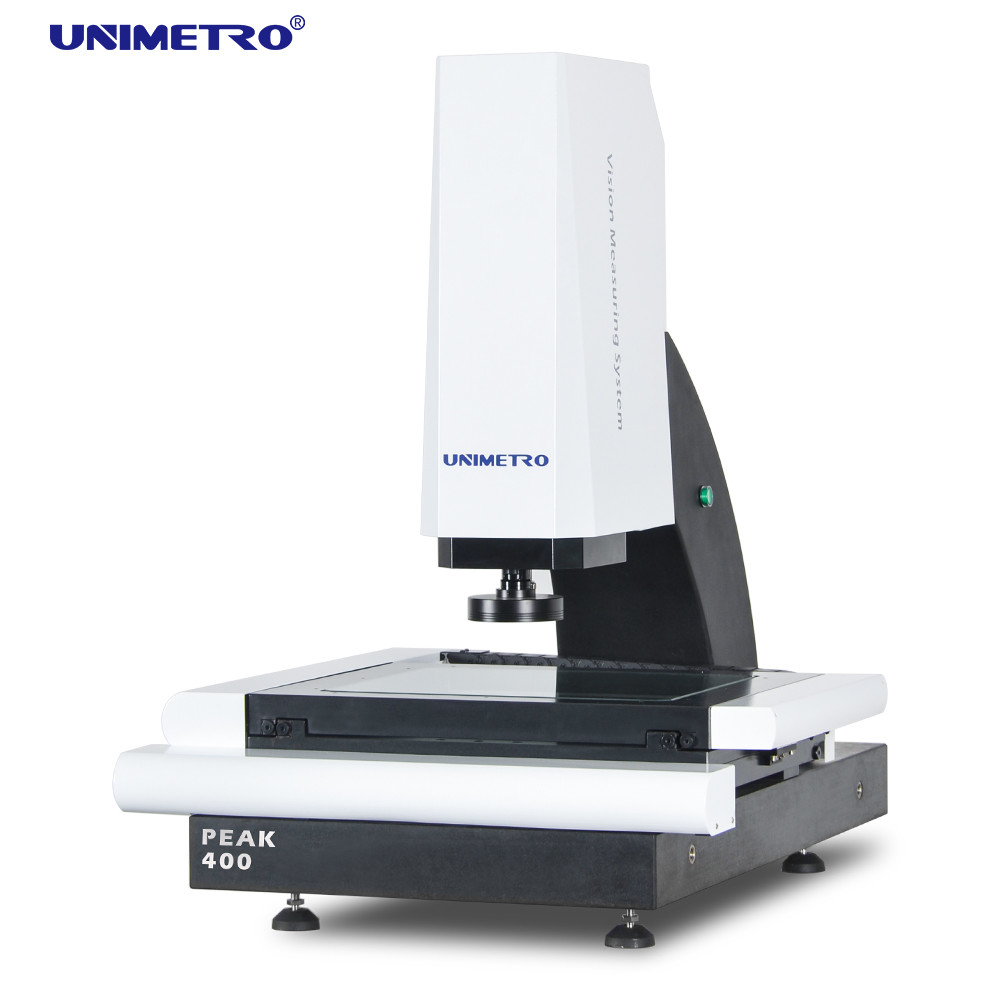

HIWIN 리니어 가이드 방법 2D CNC VMM 비전 측정 기계

HIWIN 리니어 가이드 방법 2D CNC VMM 비전 측정 기계

HIWIN Linear Guide Way 2D CNC VMM Vision Measurement Machine
HIWIN Linear Guide Way 2D CNC VMM Vision Measurement Machine

제품 상세 정보:

원래 장소: 중국
브랜드 이름: UNIMETRO
인증: CE ISO
모델 번호: 성수기

결제 및 배송 조건:

최소 주문 수량: 1
가격: Discussible
포장 세부 사항: 나무 상자
배달 시간: 10~20days
지불 조건: L/C (신용장), 전신환
공급 능력: 30 달 당
접촉
상세 제품 설명
차원: 960*710*1075mm 측정 범위: 400*300*200mm
정확도: 3+L/200um 반복성: 3um
중량: 380KG 카메라: 공업적 등급 고체촬상소자카메라
렌즈: 0.7-4.5X 작동 거리: 108mm
라인아르스케일 결의안: 0.0005mm 보증: 24개월
하이 라이트:

VMM Vision Measurement Machine

,

2D Vision Measurement Machine

,

HIWIN Linear Guide Way Measurement Machine

더 낮은 가격과 각도 측정을 위한 CNC 광 검사 시스템

광 검사 시스템은 마이크론 레벨까지 정확한 피직컬 디멘션 측정, 정확도를 위해 사용된 증서입니다. 공작물의 이미지를 캡쳐하고 이미지 화소를 분석하기 위해 카메라를 사용하는 광학측정기를 측정 기계를 환상으로 보고 측정 소프트웨어에 의해 2D 차원을 계산하세요.
CNC 광 검사 시스템은 대량 생산 품질 제어 프로세스를 위해 설계된 강력한 차원 측정기입니다. 그것은 관측 과정을 프로그램 가능하게 하는 강력한 소프트웨어로 설정됩니다, 사용자들이 전자동 과정에 의해 측정하는 큰 다량 생산품을 달성할 수 있습니다. 성수기 시리즈는 전자동 CNC 비전의 경제 모델입니다 개발되어진 UNIMETRO에 의해.
단순하고 통합된 설계는 한편으로는, 낮은 비용과 기계를 만들기 위한 우리가 높은 측정 정확도와 최고의 성능을 유지하도록 허락합니다. 사용자들은 매우 낮은 가격과 가득 찬 CNC 비전 길이 측정기로부터 절약하여 고효율과 인건비의 장점을 즐길 수 있습니다.

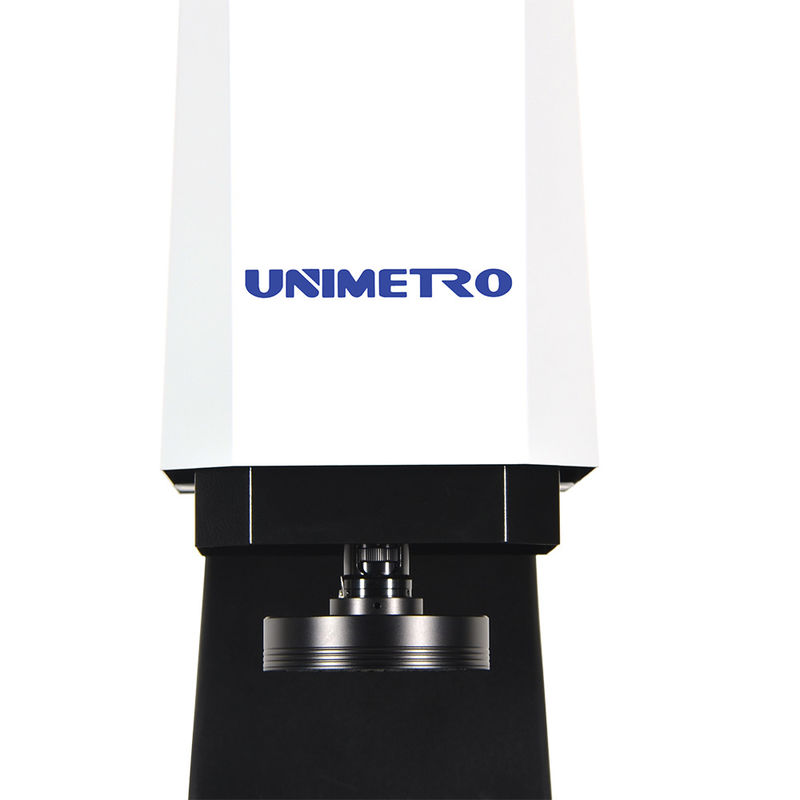

광학 정밀검사 시스템 하드웨어 구조

3가지 주축 0.5 um 결의안 리니어 스케일
고성능 자동차 초점 기능
알루미늄 워크 스테이지와 경질 아노다이징

(선택적인) 레니쇼 터치 프로브로 적합합니다
3는 8 부문 LED 환형 광원 소프트웨어 제어와 프로그램 가능하게 울립니다
팽행 광 경로 LED 윤곽 빛 소프트웨어 제어와 프로그램 가능합니다
(선택적인) 공초점 섬유 변위 센서
HIWIN 리니어 가이드 방법
Z 축 자동화된 제어
집적 코어 제어함
공업적 등급 고체촬상소자카메라
Z 축 이동 제어를 위한 매뉴얼 펄스발생기
보조 위치설정과 포커싱을 위한 레이저 표시기 (선택적)로
0.7-4.5X 설명서는 확대 신호 궤환 센서와 줌 렌즈를 손상시켰습니다
HIWIN 리니어 가이드 방법 2D CNC VMM 비전 측정 기계 0


광학 정밀검사 시스템 애플리케이션
1) 성수기 시리즈 VMM은 제공하는 옴론 섬유 측정 센서의 풀 라인과 호환 가능합니다 ; 정밀 측정 요구조건의 더 많은 가능성.

2) 경사지거나 만곡 표면의 안정적인 측정
3) 다른 물질 종류의 안정적인 측정
4) 매끄럽거나 조잡한 표면의 안정적인 측정

5) 성수기 시리즈 VMM은 선택적인 구조로서 터치 프로브를 레니쇼와 호환 가능합니다. 사용자들은 쉽게 단일 기계에서 2D와 3D 측정 기능을 달성할 수 있습니다.
6) 소프트웨어는 광학렌즈와 터치 프로브 사이에 벌충을 산정할 수 있고 모든 계측 결과가 한 자리표계 내에 포함된다는 것을 확인합니다. 계측 결과는 밖에 역분석 공학을 위한 3D 그림으로 되어있을 수 있습니다.


광 검사 시스템 소프트웨어 기능
UNIMETRO INSPECT3D 소프트웨어는 배우도록 쉬운 사용자 친화적 UI, 강력한 기능과 함께 있고 사용자들이 빠르고 정밀 계측을 달성할 수 있게 허락합니다.
소프트웨어는 가득 찬 영어 UI를 제공하고 있고 또한 새로운 언어 개발을 허락합니다.

입력 캐드 파일과 방법
부품 배열과 대형 측정
오토 포커스와 높이 측정
경로 안내 기능은 빠른 로케이팅을 돕습니다
강력한 기하학적 측정 기능
다수 데이터 보고와 그래피컬 데이터 출력 함수
탄력적 사용자 프로그램
기준 요소를 만들기
강력한 엣지 검출 기능
다수 외부 액세서리를 지원하기
요소 기하 공차의 자동차 계산
빨리 그리고 편리하게 복잡한 생산을 측정하기

광학 정밀검사 시스템 매개 변수

PEAK300
PEAK400
차원(MM)(L*W*H)
850*650*1060
1000*800*1080
측정 범위(MM)(X*Y*Z)
300*200*200
400*300*200
정확도(um)
3+L/200
3+L/200
반복성(um)
3
3
중량(KG)
120
150
카메라
공업적 등급 아날로그 고체촬상소자카메라와 SV2000E 비디오 카드
렌즈
신호 피드백 (옵션널) / 자동차 줌 렌즈 (옵션널)과 매뉴얼 패어진 줌 렌즈 0.7-4.5X / 0.7-4.5X 설명서 줌 렌즈
확대
18-188X 카메라의 (다른 조합과 다른 확대 범위에 대한 렌즈 리드
FOV
8.1-1.3mm (카메라의 다른 조합과 다른 FOV 범위에 대한 렌즈 리드)
작업 거리
108 밀리미터
리니어 스케일 결의안
0.0005 밀리미터
조명
프로그램 가능한 3 벨소리, 8 부문 표면 링 빛, 프로그램 가능한 평행한 윤곽 빛



회사 정보
HIWIN 리니어 가이드 방법 2D CNC VMM 비전 측정 기계 1
HIWIN 리니어 가이드 방법 2D CNC VMM 비전 측정 기계 2

FAQ

Q1 : 공장 또는 무역 업체입니까 ?
A1 : 우리는 공장과 24 시간 후에 당신에게 가장 빠른 응답을 주는 것 입니다.

Q2 : 주로 불확실한 당신의 회사가 무엇입니까?
A2 : 우리는 주로 있고 비전 길이 측정기, 자리표 측정기, CMM&VMM 피스처셋크를 생산합니다.
Q3 : 적절한 상술을 선택하는 방법?
A3 : 당신이 우리에게 측정될 제품의 다양성과 크기를 말하는 한 우리의 프로팀은 당신에게 충고할 것입니다 적당한 상술의 측정기의.
Q4 : 당신은 주문 제작된 서비스를 받아들입니까?
A4 : 확신하세요! 우리는 전형적 기계뿐 아니라, 고객의 요구에 맞춤화된 기계를 제공할 수 있습니다.
Q5 : 보증 기간은 얼마나 되나요?
A5 : 우리의 제품 보증서 기간은 1년입니다. 우리의 제품 품질은 매우 안정적이고 우리가 약간의 파손 가능 부분을 상당히 개선했습니다. 당신은 우리의 제품 품질에 안심하고 있을 수 있습니다.
