CE는 광학 자동 측정 기계 VMZ를 승인했습니다

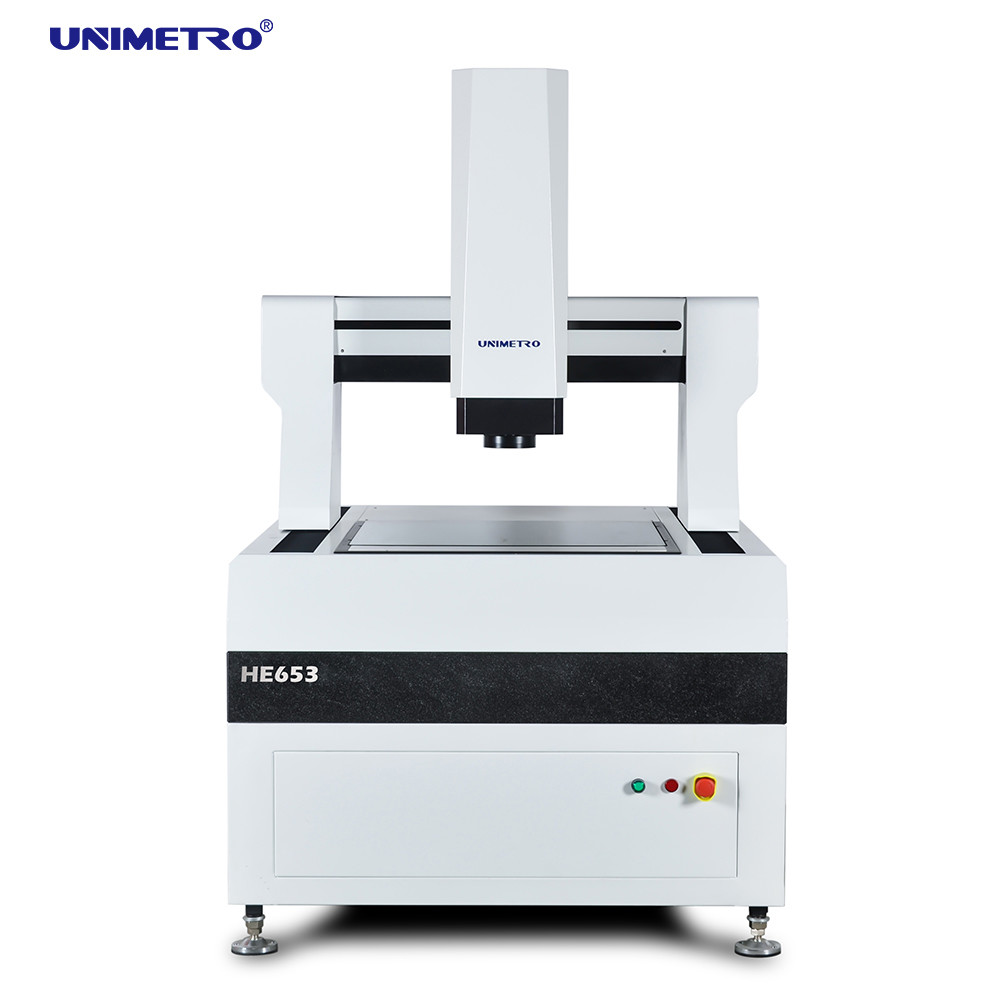

평평한 유리 측정을 위한 광학 자동 측정 기계 / VMZ


그 시리즈 효율이 높은 갠트리 타입 CNC 광학적 측정 방법 기계는 특별히 고정밀과 대규모 측정을 위해 설계됩니다. 그것은 고쳐진 측정 작업을 유지하기 위해 완전히 닫힌 모바일 브릿지 구조물을 채택합니다. 그것은 고정밀을 결합시킵니다고 효과적으로 다양한 상품의 기하학적 매개변수를 발견하도록 유기적으로 효율이 높습니다. 요즈음, 그것은 PCB 회로판, 동장 적층판, 평평한 유리, 액정 모듈, 재료를 격리한 칼 곰팡이, 정확성 박판 금속과 다른 산업에서 주로 사용됩니다.



하드웨어 특징

>>가 가교 구조를 이동하는 전체 폐쇄 프레임을 채택했기로 측정 제조 공정에 있는 제품과 큰 베어링 캐패시티와 좋은 공연 성능이 결정했습니다.
>>는 고강도와고 정밀도 기계적인 구조를 보증하기 위해 유한 요소 분석 기술을 기계설계에 도입합니다.
>> 학년 000 그래닛 대리석 토대, 고강도, 부식 저항성과 좋은 안정성.
>> 알루미늄 산화물 표면 처리 작업대 --- 오래가고 아름다운 빠르고 탄력적 동작 결정.

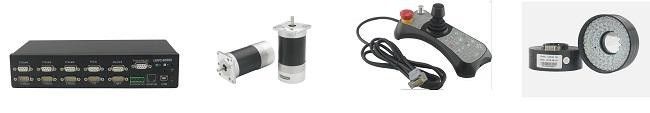

구성

>> 오픈 그레이팅 통치자, 결의안 0.1 um,고 정밀도와 좋은 안정.
>> 정밀 선형 가이드 레일, 그라인더의 볼 스크류와 AC 서보 모터는 기계 시스템의 위치 결정 정밀도의 안정을 보장합니다.
>> 2M 화소 고화질 컬러 기가 디지털 카메라는 명백한 관찰과 안정적인 측정을 위한 요구조건에 적합합니다.
>> 6.5X 고화질 광학렌즈, 정확한 자동적 줌이 화소 보정을 한때 금식시킵니다.
>> 프로그램 가능한 8 부문 평행한 LED와 LED 면광원은 조명 공급원 (초록색 또는 백색)을 윤곽을 그립니다.
>> CNC 제어, 클로즈-루프 AC 서보 구동 장치, 조작장치, 마우스 또는 건반 조종.






매개 변수

모델	그 652	HE862	HE1080	HE1210	HE1512	HE1812
X,Y 여행(MM)	500*600	600*800	800*1000	1000*1200	1200*1500	1200*1800
Z축 여행(MM)	200 (고객들을 위한 요구조건에 따라 올려질 수 있습니다)
부하 용량	대략. 35 킬로그램
차원 (밀리미터)	1700*1180*1750	1700*1280*1750	1900*1480*1750	2100*1680*1750	2500*1880*1750	2700*1880*1750
중량(KG)	1500	1800	2900	3200	4400	4800
결의안	0.5μm (선택을 위한 0.1um)
	카메라	2M HD 기가 디지털 카메라
	줌 렌즈	전문적 자동 줌 렌즈 줌 렌즈 확대 : 1~10X
	화면 확대	18~195X 선택된 카메라, 그것의 확대의 다른 모델들에 따르 변할 것입니다 ; 실제 확대는 측정 데이터의 대상입니다)
	FOV	8.1~1.3mm (카메라와 렌즈의 다른 매칭 설계에 따르면, 시계가 따라서 변할 것이고 실제 시계가 측정 데이터의 대상입니다)
	Accuracy*	≤ (3+L/200)μm
조명	프로그램 가능한 5 벨소리 8 부문 LED 표면 조명 (40 부문 환형 광원, 상호 동축 빛, 선택을 위한 움직일 수 있는 복수색 환형 광원)
