상품 이름: | 이미지 측정기 | 차원: | 1900*1480*1750mm |
---|---|---|---|
측정 범위: | 800*1000*200mm | 측정 정확도: | 3+L/200um |
반복성: | 3 | 리니어 스케일 결의안: | 0.1 um |
구동 시스템: | CNC 제어, 클로즈-루프 AC 서보 구동 장치, 조작장치, 마우스 또는 건반 조종 | 조명: | 5-ring,8-section LED 환형 광원 |
하이 라이트: | 1500Kg 광계측 장비,판유리를 위한 광계측 장비,220V 광계측 장비 |

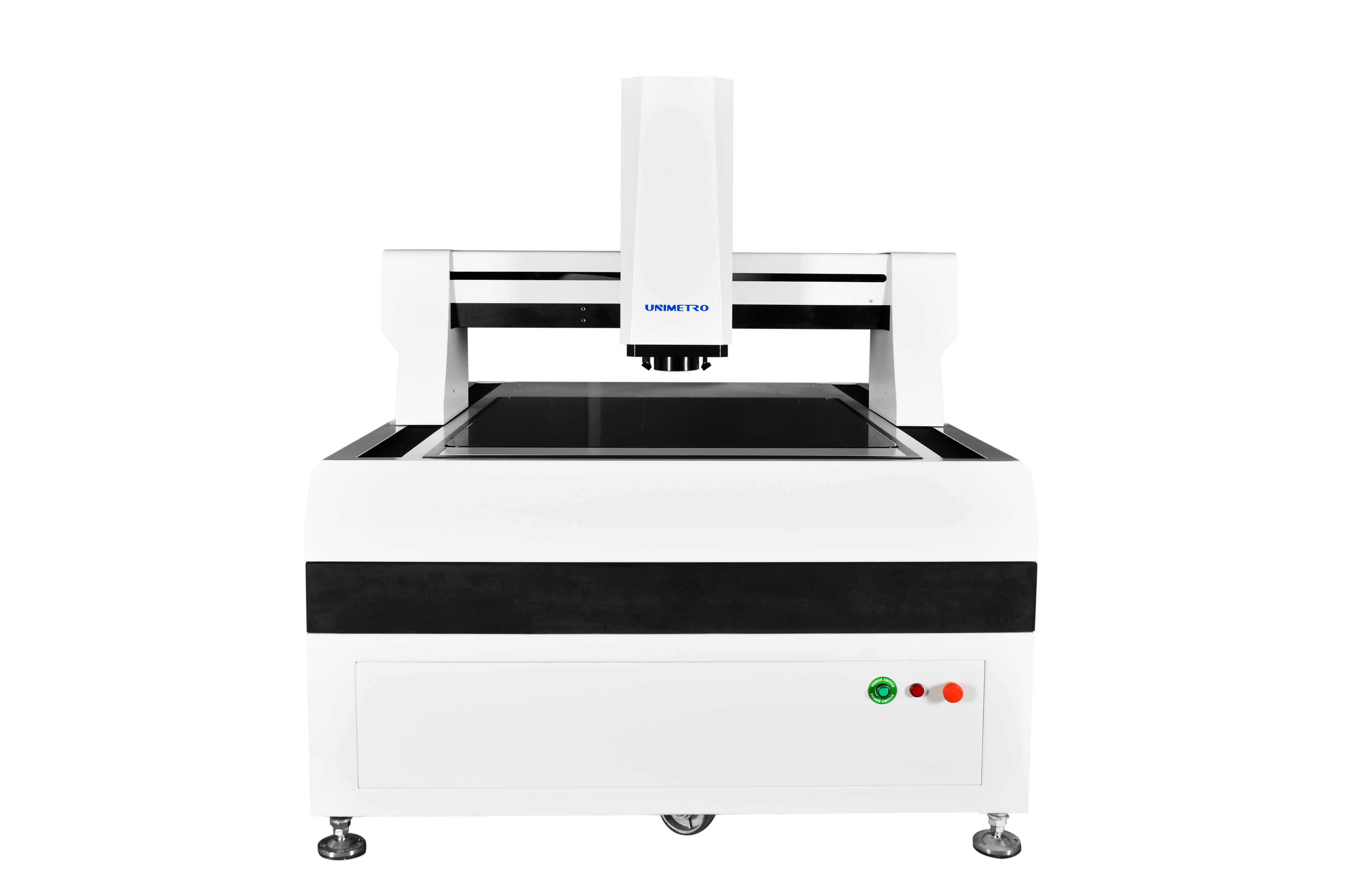

판유리를 위한고 정밀도 광계측 장비
비전 측정 기계는 공작물의 이미지를 캡쳐하고, 이미지 화소를 분석하고 측정 소프트웨어에 의해 2D 차원을 계산하기 위해 카메라를 사용하여 광학측정기인 마이크론 레벨까지 정확한 피직컬 디멘션 측정, 정확도를 위해 사용된 증서입니다. 그것은 정확한 2D 차원 측정 응용의 대부분과 주형으로서의, 다른 산업으로부터의 최종 사용자들을 위한 인기있는 모델 핏트, 전자, 반도체, 플라스틱 사출, 3C 제품, 의료 혜택, 항공입니다... 기타 등등.그것은 당신의 제품 차원 정확도를 보증하면서, 중요한 기구가 당신의 제품 품질 제어 프로세스에 사용했다는 것 이고 당신의 제품을 더 경쟁적으로 만듭니다.
광계측 장비 메커니즘 설계
>>가 가교 구조를 이동하는 전체 폐쇄 프레임을 채택했기로 측정 제조 공정에 있는 제품과 큰 베어링 캐패시티와 좋은 공연 성능이 결정했습니다.
>>는 고강도와고 정밀도 기계적인 구조를 보증하기 위해 유한 요소 분석 기술을 기계설계에 도입합니다.
>> 학년 000 그래닛 대리석 토대, 고강도, 부식 저항성과 좋은 안정성.
>> 알루미늄 산화물 표면 처리 작업대 --- 오래가고 아름다운 빠르고 탄력적 동작 결정.
광학적 측정 방법 장비 구성
>> 오픈 그레이팅 통치자, 결의안 0.1 um,고 정밀도와 좋은 안정.
>> 정밀 선형 가이드 레일, 그라인더의 볼 스크류와 AC 서보 모터는 기계 시스템의 위치 결정 정밀도의 안정을 보장합니다.
>> 2M 화소 고화질 컬러 기가 디지털 카메라는 명백한 관찰과 안정적인 측정을 위한 요구조건에 적합합니다.
>> 6.5X 고화질 광학렌즈, 정확한 자동적 줌이 화소 보정을 한때 금식시킵니다.
>> 프로그램 가능한 8 부문 평행한 LED와 LED 면광원은 조명 공급원 (초록색 또는 백색)을 윤곽을 그립니다.
>> CNC 제어, 클로즈-루프 AC 서보 구동 장치, 조작장치, 마우스 또는 건반 조종.
3D 측정을 위한 광계측 장비 선택적 다중 센서
조명 :4/8/40 부문 LED 표면 링 빛 ; 48 부문 4 색 LED 환형 광원 ; 움직일 수 있는 4 색 LED 환형 광원
렌즈 :매뉴얼 패어진 줌 렌즈 ; 자동차 줌 렌즈, 상호 동축 빛과 매뉴얼 패어진 줌 렌즈 ; 상호 동축 빛과 자동 줌 렌즈.
터치 프로브 :레니쇼 MCP 장비, 오류 측정 <>
레이저 센서 :키엔스 비접촉 레이저 센서 ; 백색광 측정 센서.
매개 변수
기계 세부 사항을 측정하는 우리의 큰 비전은 아래와 같이 차트 전시회입니다 :
모델 | HE652 | HE862 | HE1080 | HE1210 | HE1512 | HE1812 |
X,Y 여행(MM) | 500*600 | 600*800 | 800*1000 | 1000*1200 | 1200*1500 | 1200*1800 |
Z축 여행(MM) | 200 (고객들을 위한 요구조건에 따라 올려질 수 있습니다) | |||||
부하 용량 | 대략. 35 킬로그램 | |||||
차원 (밀리미터) | 1700*1180*1750 | 1700*1280*1750 | 1900*1480*1750 | 2100*1680*1750 | 2500*1880*1750 | 2700*1880*1750 |
중량(KG) | 1500 | 1800 | 2900 | 3200 | 4400 | 4800 |
결의안 | 0.5μm (선택을 위한 0.1μm) | |||||
카메라 | 2M HD 기가 디지털 카메라 | |||||
줌 렌즈 | 전문적 자동 줌 렌즈 줌 렌즈 확대 : 1~10X | |||||
화면 확대 | 18~195X | |||||
선택된 카메라의 다른 모델들에 따르면, 그것의 확대는 변할 것입니다 ; 실제 확대는 측정 데이터의 대상입니다) | ||||||
FOV | 8.1~1.3mm | |||||
(카메라와 렌즈의 다른 매칭 설계에 따르면, 시계는 따라서 변할 것이고 실제 시계가 측정 데이터의 대상입니다) | ||||||
Accuracy* | ≤ (3+L/200)μm | |||||
조명 | 프로그램 가능한 5 벨소리 8 부문 LED 표면 조명 | |||||
(40 부문 환형 광원, 상호 동축 빛, 선택을 위한 움직일 수 있는 복수색 환형 광원) |
회사 정보
우리의 Client&Agent
FAQ |
---|
Q1 : 공장 또는 무역 업체입니까 ? |
A1 : 우리는 24 시간 후에 공장과 당신에게 가장 빠른 응답을 주는 것 입니다. |
Q2 : 주로 불확실한 당신의 회사가 무엇입니까? |
A2 : 우리는 주로 있고 비전 길이 측정기, 자리표 측정기, CMM&VMM 피스처셋크를 생산합니다. |
Q3 : 적절한 상술을 선택하는 방법? |
A3 : 당신이 우리에게 측정될 제품의 다양성과 크기를 말하는 한 우리의 프로팀은 당신에게 충고할 것입니다 적당한 상술의 측정기의. |
Q4 : 당신은 주문 제작된 서비스를 받아들입니까? |
A4 : 확신하세요! 우리는 전형적 기계뿐 아니라, 고객의 요구에 맞춤화된 기계를 제공할 수 있습니다. |
Q5 : 보증 기간은 얼마나 되나요? |
A5 : 우리의 제품 보증서 기간은 1년입니다. 우리의 제품 품질은 매우 안정적이고 우리가 가지고 있습니다 약간의 파손 가능 부분을 상당히 개선했습니다. 당신은 우리의 제품 품질에 안심하고 있을 수 있습니다. |
