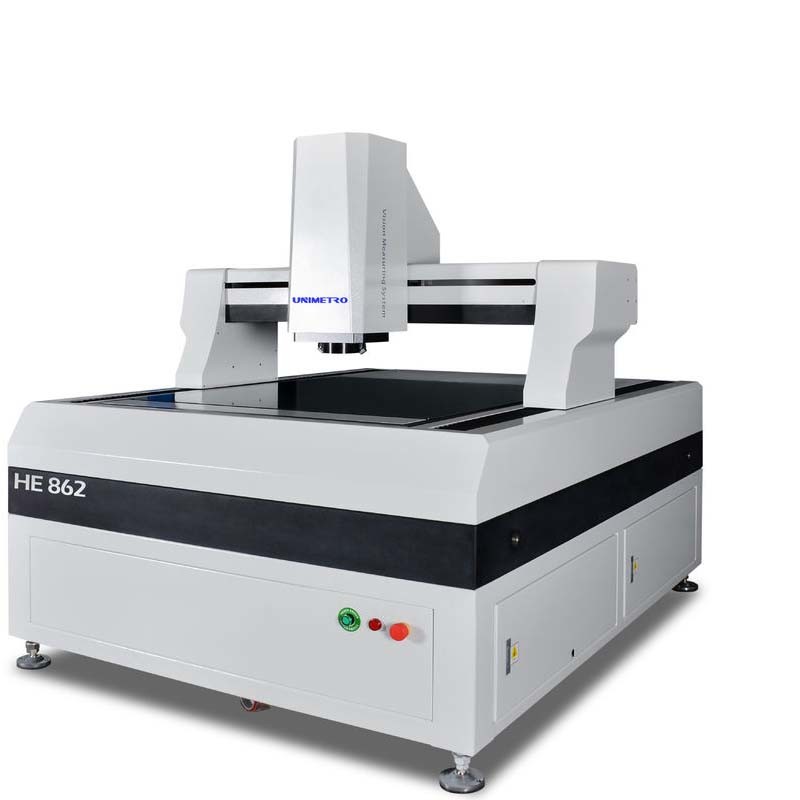

플라스틱 사출 인더스트리얼을 위한 고해상도 비전 측정 기계

판유리를 위한고 정밀도 광계측 장비




비전 측정 기계는 공작물의 이미지를 캡쳐하고, 이미지 화소를 분석하고 측정 소프트웨어에 의해 2D 차원을 계산하기 위해 카메라를 사용하여 광학측정기인 마이크론 레벨까지 정확한 피직컬 디멘션 측정, 정확도를 위해 사용된 증서입니다. 그것은 정확한 2D 차원 측정 응용의 대부분과 주형으로서의, 다른 산업으로부터의 최종 사용자들을 위한 인기있는 모델 핏트, 전자, 반도체, 플라스틱 사출, 3C 제품, 의료 혜택, 항공입니다... 기타 등등.그것은 당신의 제품 차원 정확도를 보증하면서, 중요한 기구가 당신의 제품 품질 제어 프로세스에 사용했다는 것 이고 당신의 제품을 더 경쟁적으로 만듭니다.





특징

>> 움직일 수 있는 가교 구조와 제조 공정에 있는 제품은 고쳐집니달 때 측정 ;
>> 네 주축 CNC 완전 자동 폐-루프 제어, 완전 자동 측정 ;
>> 000 등급 그래니트 베이스와 안정적이고 믿을 만한 빔 ;
0.1 um,고 정밀도와 좋은 안정의 해결과 >> 오픈 그레이팅 통치자 ;
>> 등급 볼 스크류와 파나소닉 AC 서보 모터를 부순 정밀 선형 가이드 레일은 기계 모션 시스템의 위치 결정 정밀도의 안정을 보장합니다 ;
명백한 관찰과 안정적인 측정의 그 요구를 만족시키기 위한 >> 고해상도 컬러 카메라 ;
>> 6.5x 연속적인 자동적 줌 렌즈, 정확한 자동적 줌, 한 화소 수정은 충분히 있습니다 ;
>> 프로그램 가능한 벨소리 8 구역 LED 면광원 5명과 전송 평행한 LED 윤곽 조명 공급원 시스템은 지적으로 256번 수준 명도 조정을 실현할 수 있습니다 ;
>> 수입된 콘택트 프로브는 3D 측정을 실현하기 위해 구성됩니다 ;
>> 독립적 저작 재산권과 Immeasuring4.2 자동 이미지 측정 소프트웨어는 기준으로서 제공되며, 그것이 사용하도록 강력하고 쉽습니다 ;





3D 측정을 위한 광계측 장비 선택적 다중 센서

>> 조명 :4/8/40 부문 LED 표면 링 빛 ; 48 부문 4 색 LED 환형 광원 ; 움직일 수 있는 4 색 LED 환형 광원
>> 렌즈 :매뉴얼 패어진 줌 렌즈 ; 자동차 줌 렌즈, 상호 동축 빛과 매뉴얼 패어진 줌 렌즈 ; 상호 동축 빛과 자동 줌 렌즈.
>> 터치 프로브 :레니쇼 MCP 장비, 오류 측정 <> >> 레이저 센서 :키엔스 비접촉 레이저 센서 ; 백색광 측정 센서.





매개 변수

모델	그 652	HE862	HE1080	HE1210	HE1512	HE1812
X,Y 여행(MM)	500*600	600*800	800*1000	1000*1200	1200*1500	1200*1800
Z축 여행(MM)	200 (고객들을 위한 요구조건에 따라 올려질 수 있습니다)
부하 용량	대략. 35 킬로그램
차원 (밀리미터)	1700*1180*1750	1700*1280*1750	1900*1480*1750	2100*1680*1750	2500*1880*1750	2700*1880*1750
중량(KG)	1500	1800	2900	3200	4400	4800
결의안	0.5μm (선택을 위한 0.1um)
	카메라	2M HD 기가 디지털 카메라
	줌 렌즈	전문적 자동 줌 렌즈 줌 렌즈 확대 : 1~10X
	화면 확대	18~195X 선택된 카메라, 그것의 확대의 다른 모델들에 따르 변할 것입니다 ; 실제 확대는 측정 데이터의 대상입니다)
	FOV	8.1~1.3mm (카메라와 렌즈의 다른 매칭 설계에 따르면, 시계가 따라서 변할 것이고 실제 시계가 측정 데이터의 대상입니다)
	Accuracy*	≤ (3+L/200)μm
조명	프로그램 가능한 5 벨소리 8 부문 LED 표면 조명 (40 부문 환형 광원, 상호 동축 빛, 선택을 위한 움직일 수 있는 복수색 환형 광원)
