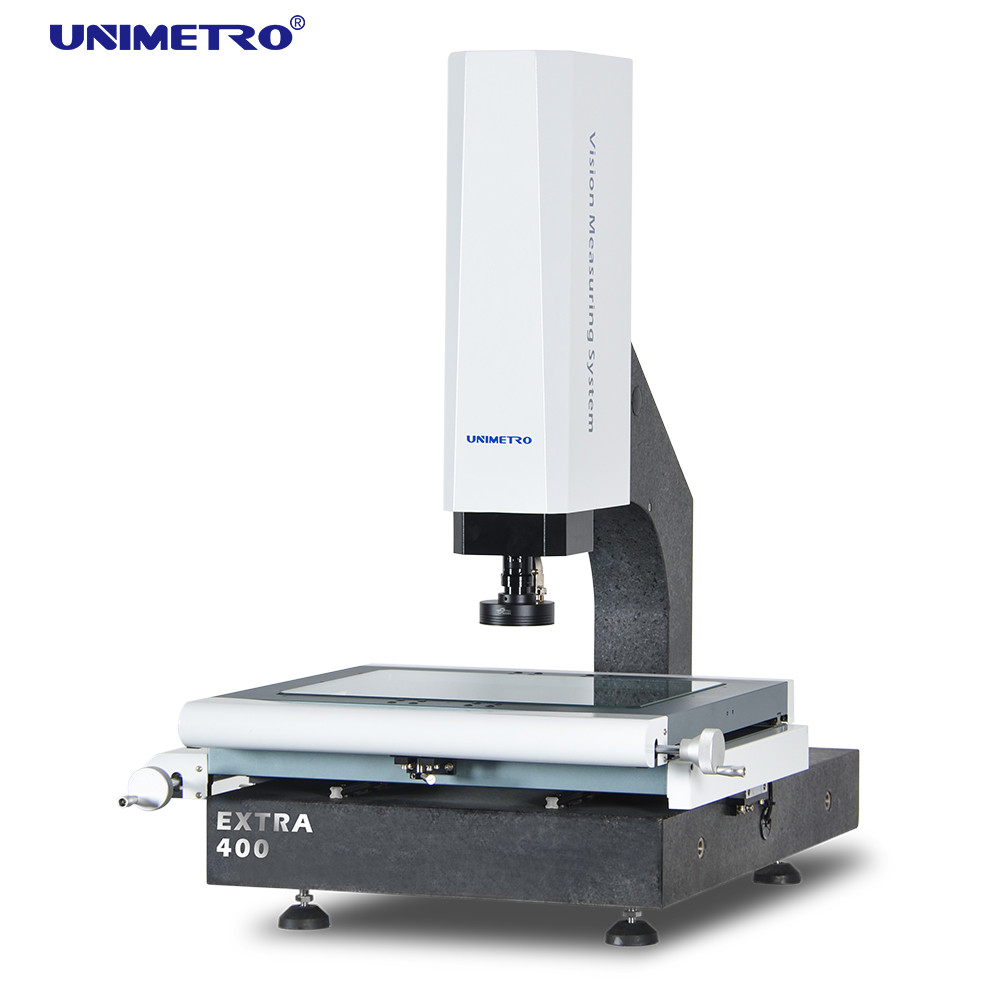

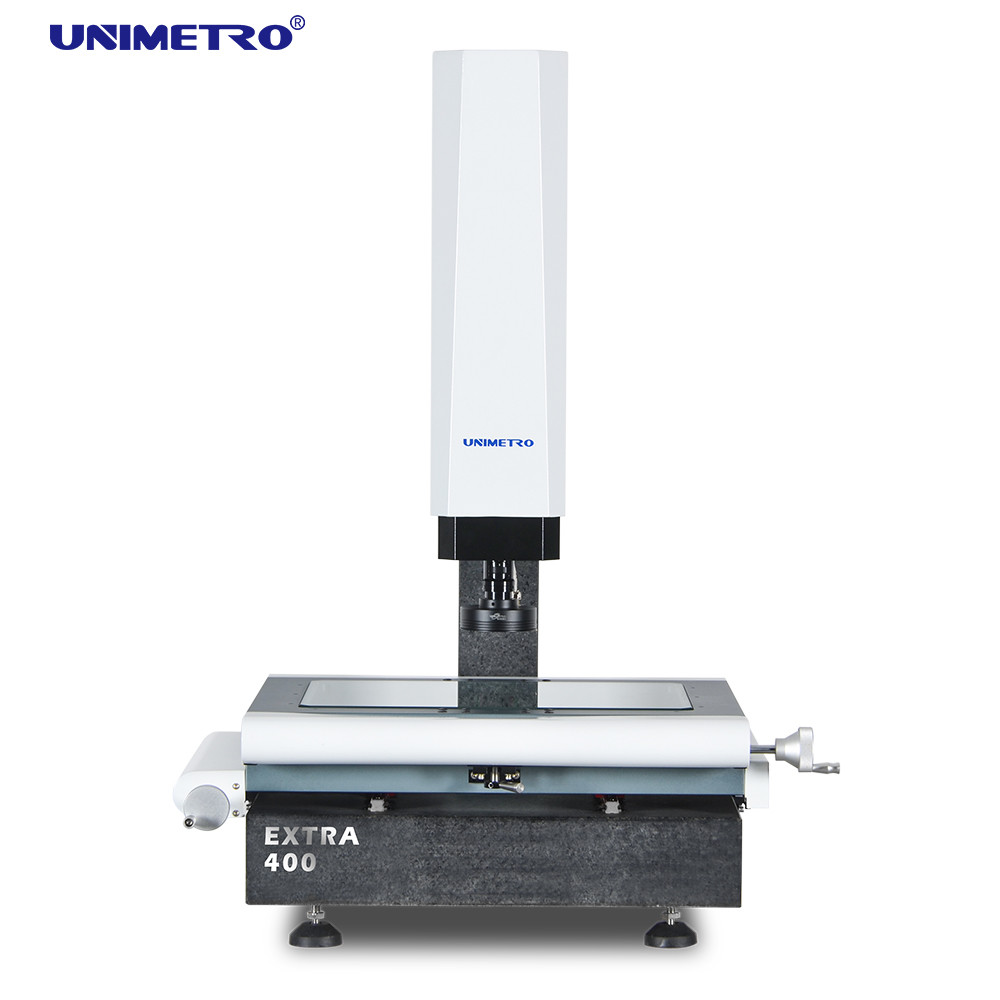

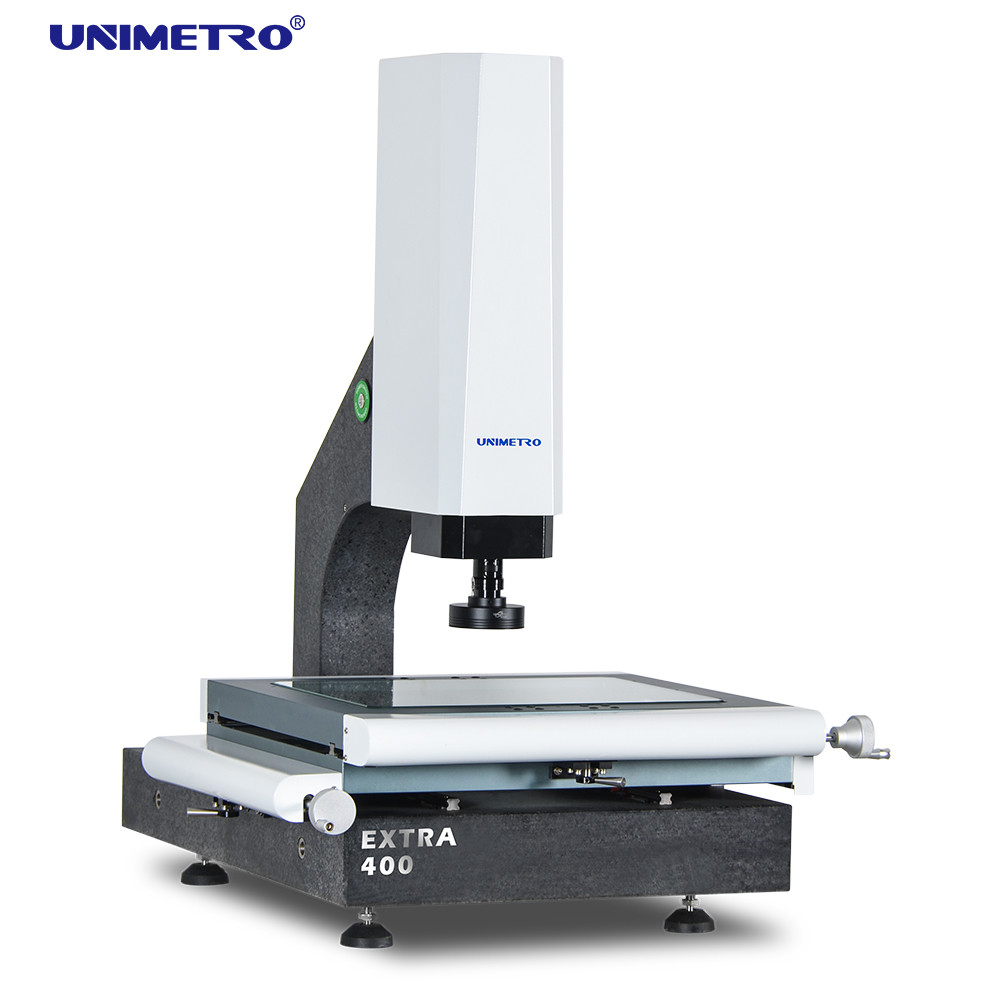

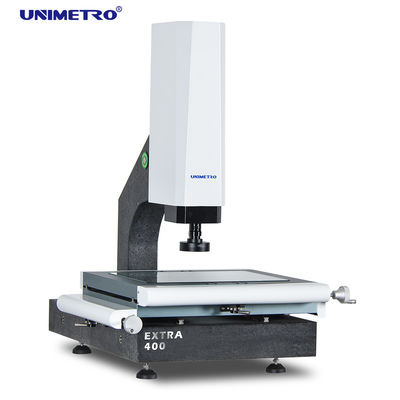

높은 정확성 LED 시각 측정 기계 운동 제어 빠른 반응 (E300)

우리의 LED 시각 측정 기계는 아래 기능을 가지고 있습니다:그라니트 기단과 기둥, 우수한 안정성
Z축은 자동 집중을 실현하기 위해 고 정밀 선형 가이드 및 서보 모터 제어 시스템을 채택하고 인공 집중의 오류를 제거합니다.그리고 측정 정확성과 안정성을 향상;
알루미늄 작업 스테이지,운동 제어 빠른 반응과 유연성;
프로그램 가능한 3 링 4 섹션 LED 표면 광원, 전송 병렬 LED 윤곽 광원 시스템그리고 소프트웨어의 내장 조명 조정 모듈은 자유롭게 3 반지 및 4 영역에서 빛의 밝기를 제어 할 수 있습니다.

우리의 LED 시각 측정 기계의 구성은 아래와 같습니다:

● 3 축 0.5um 해상도 선형 스케일
● 고성능 자동 초점 기능
● 레니샤우 터치 탐사선과 호환
● 알루미늄 작업 스테이지 와 단단 한 애노딩
● 3 반지 8 섹션 LED 반지 빛 소프트웨어 제어 및 프로그래밍
● 평행 빛 경로 LED 윤곽 빛 소프트웨어 제어 및 프로그래밍
● 1.2M 화소 HD 디지털 카메라
● 통합 된 핵심 제어 상자
● Z 축 모터 제어
● HIWIN 선형 안내 방식
● Z 축 운동 제어 를 위한 수동 펄스 생성기
● 보조 위치 및 중점화 를 위한 레이저 표시기

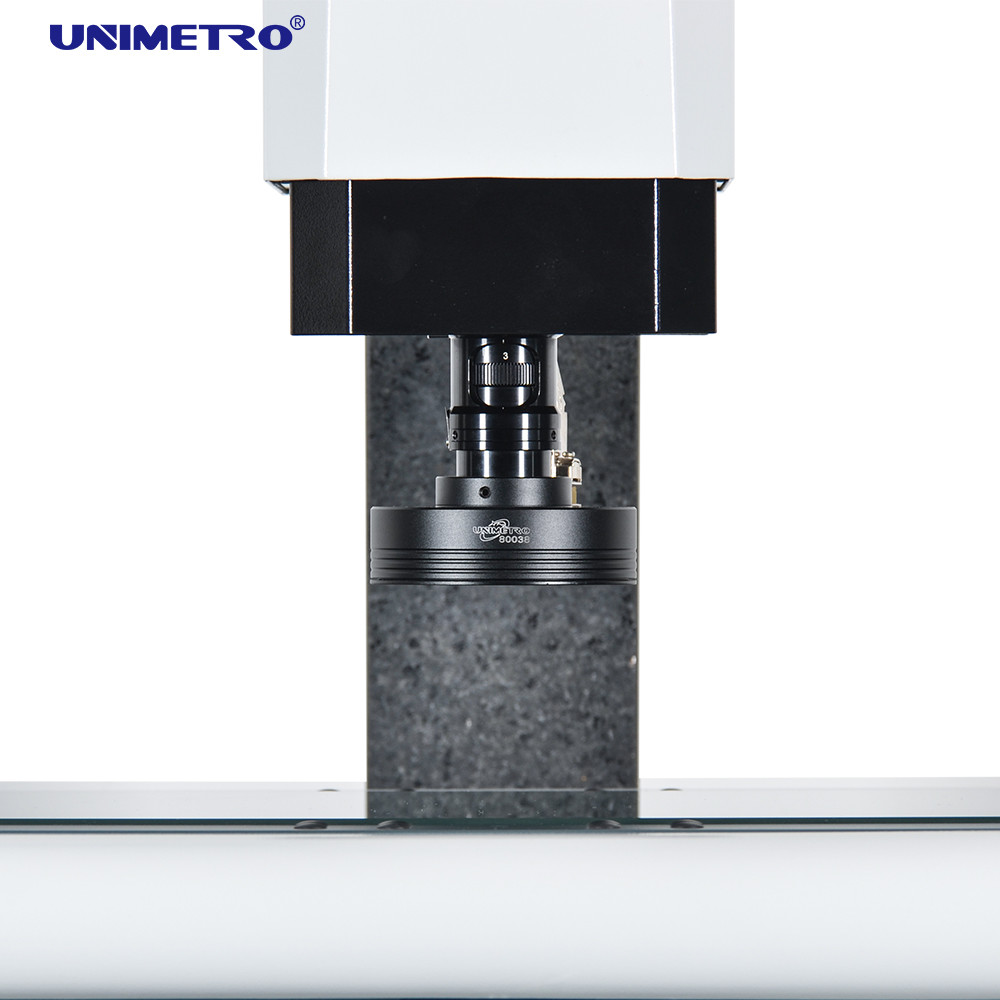

● 확대 신호 피드백 센서와 함께 0.7-4.5X 수동 덩어리 줌 렌즈

특징

●3 축 0.5um 해상도 선형 스케일
● 고성능 자동 초점 기능
● 레니샤우 터치 탐사선과 호환
● 알루미늄 작업 스테이지 와 단단 한 애노딩
● 3 반지 8 섹션 LED 반지 빛 소프트웨어 제어 및 프로그래밍
● 평행 빛 경로 LED 윤곽 빛 소프트웨어 제어 및 프로그래밍
● 1.2M 화소 HD 디지털 카메라
● 통합 된 핵심 제어 상자
● Z 축 모터 제어
● HIWIN 선형 안내 방식
● Z 축 운동 제어 를 위한 수동 펄스 생성기
● 보조 위치 및 중점화 를 위한 레이저 표시기
● 확대 신호 피드백 센서와 함께 0.7-4.5X 수동 덩어리 줌 렌즈





매개 변수

우리의 LED 시각 측정 기계의 매개 변수는 아래 차트에서 보여줍니다:

모델		추가 200	300	EXTRA	500
차원 (mm) (L*W*H)		500*540*930	600*740*980	700*840*980	800*940*980
측정 범위 (mm) (X*Y*Z)		200*100*150	300*200*200	400*300*200	500*400*200
측정 정확도 (μm)		2.5+L/100	2.5+L/100	2.5+L/100	3+L/100
반복성 (μm)		2.5	2.5	2.5	3
무게 (kg)		140kg	190kg	240kg	290kg
이미지 및 측정	CCD	200mm (고객의 요구 사항에 따라 올릴 수 있습니다)
	렌즈	수동 덩어리 줌 렌즈 0.7-4.5X/자동 줌 렌즈 1-10X
	확대	18-195X (특히 참고용. 다른 카메라와 렌즈로 확대량은 다를 수 있습니다.)
	시야장	80.1~1.3mm
	작업 거리	108mm
선형 스케일 해상도		0.5μm (상품상 0.1μm)
운전 시스템		X, Y 축 수동 제어, Z 축 클로즈 루프 CNC 제어 및 AUTU FOCUS 기능이 가능합니다.
조명		프로그래밍 가능한 4 섹션 LED 반지 표면 조명, 평행 LED 윤곽 조명, 8 섹션 LED 반지 조명, 동축, 옵션



소프트웨어 기능

● CAD 파일 입력 및 측정
● 부품 배열 및 매크로 측정
● 자동 초점 및 높이 측정
● 내비게이션 기능 을 사용 하여 빠르게 위치 를 파악 할 수 있다
● 강력 한 기하학적 측정 기능
● 여러 데이터 보고 및 그래픽 데이터 출력 기능
● 유연 한 사용자 프로그램
● 참조 요소 를 만드는 것
● 강력 한 가장자리 감지 기능
● 여러 외부 액세서리 지원
● 기하학적 허용량 을 자동 계산
● 복잡 한 생산물 을 빠르고 편리 하게 측정
