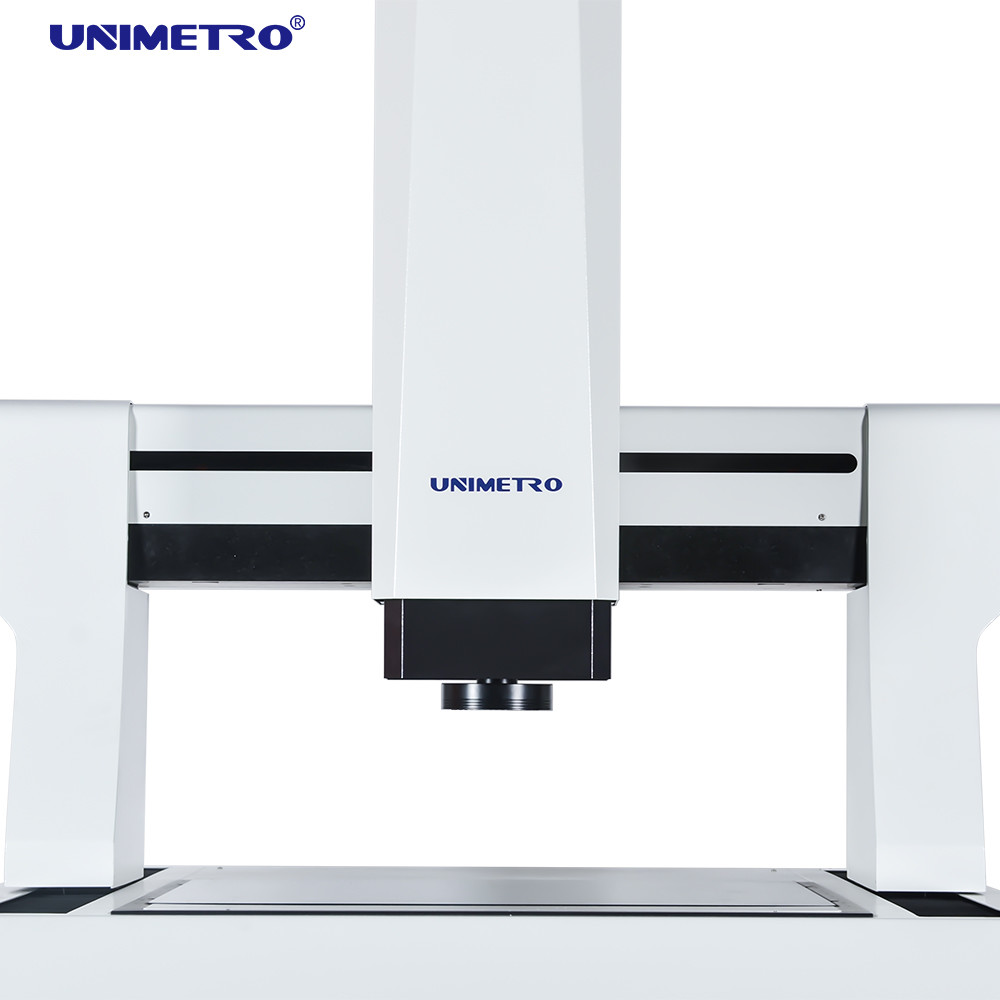

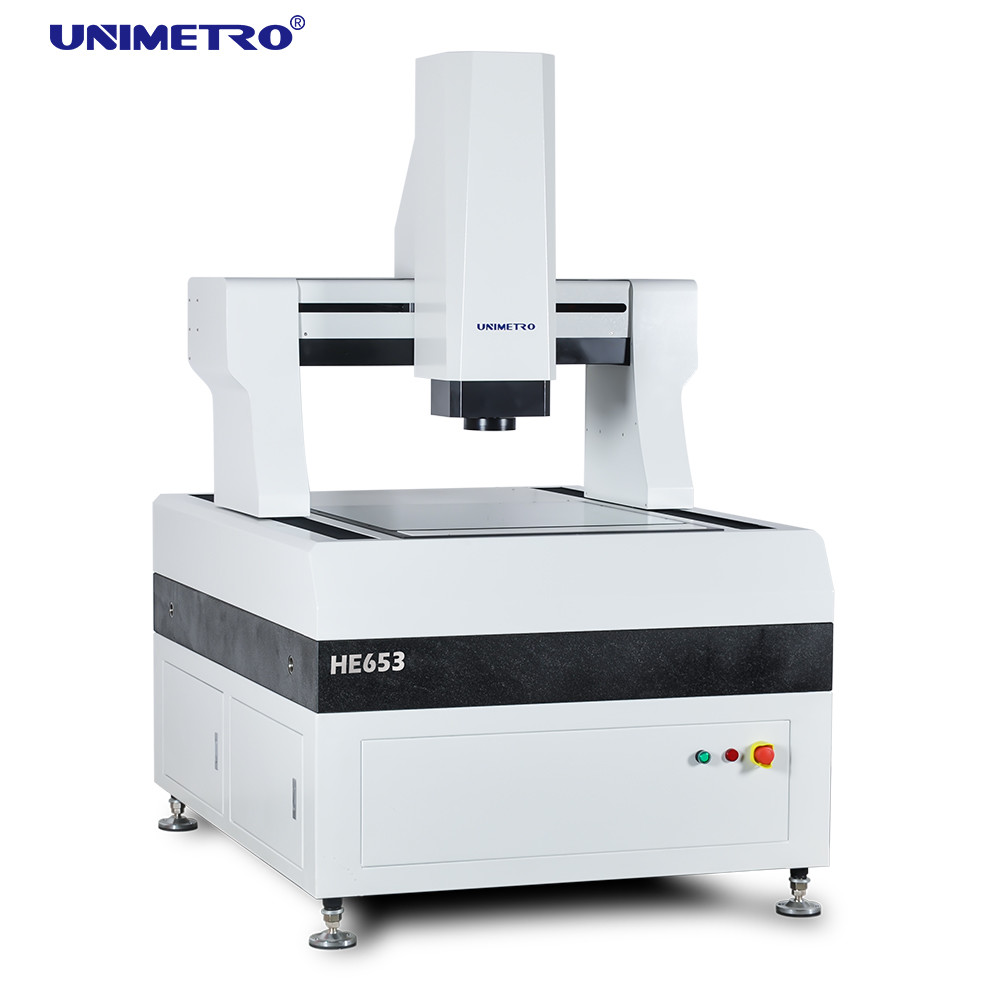

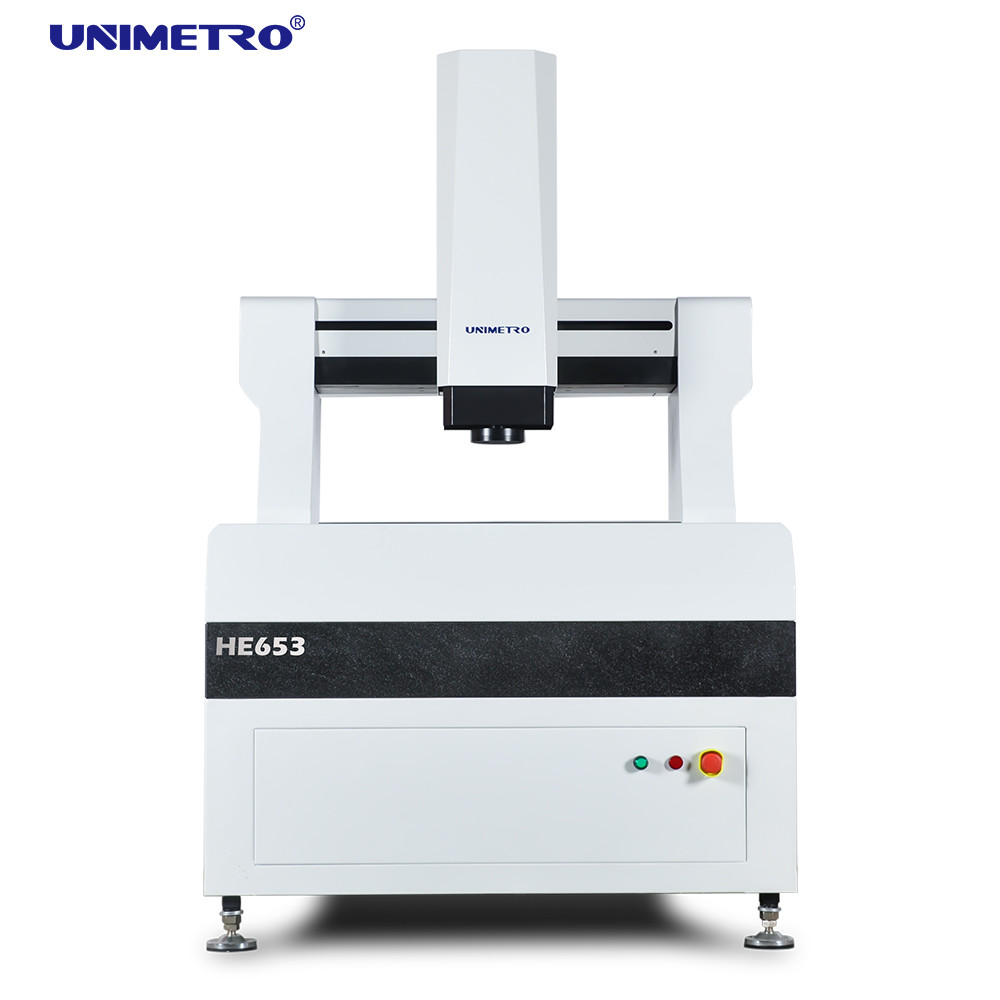

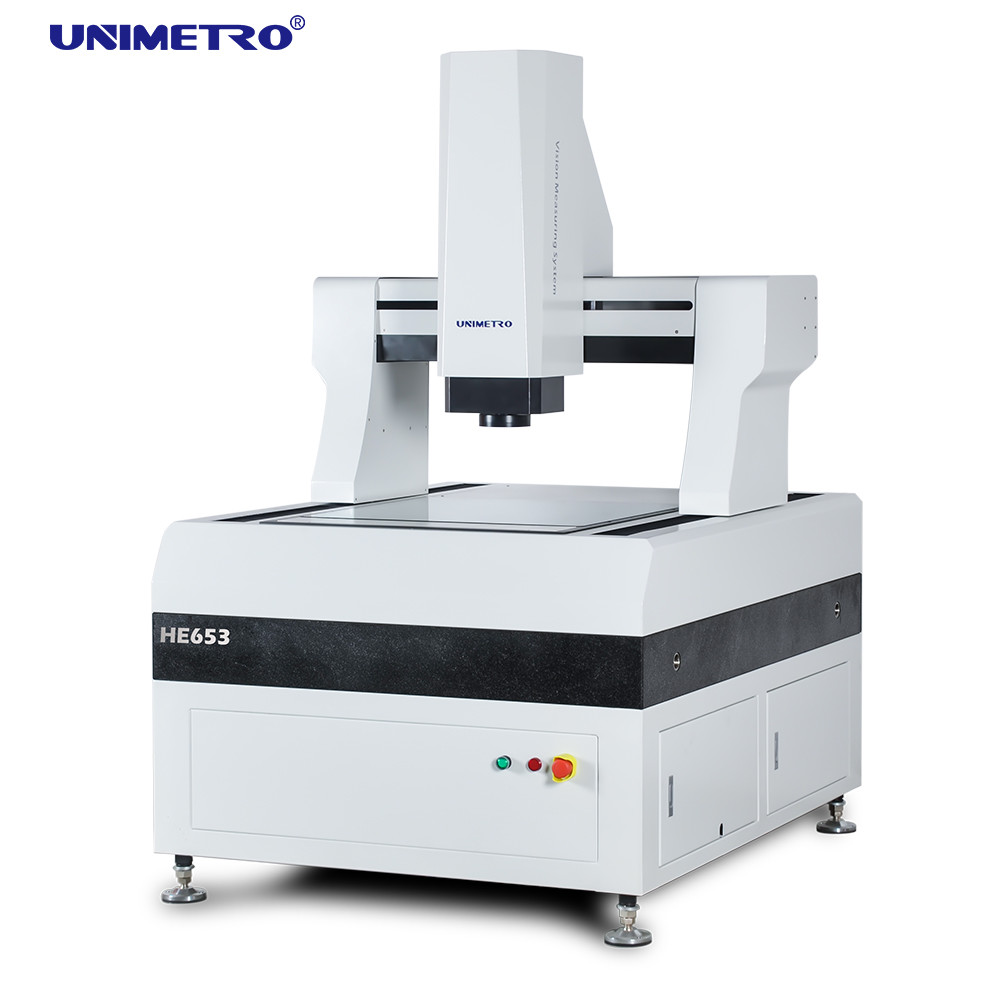

유한 요소 해석은 HE 시리즈의 설계 프로세스에 도입되고 고강도와 정확한 기계적인 구조를 보증합니다. 기계 베이스는 단순한 폐쇄 프레임 이동형 브리지 형 구조를 사용하고 있고, 높은 로딩 용량과 최고 이동 성능을 제공합니다.
큰 비전 측정 기계 특징 : >> 움직일 수 있는 가교 구조와 제조 공정에 있는 제품은 고쳐집니달 때 측정 ; >> 네 주축 CNC 완전 자동 폐-루프 제어, 완전 자동 측정 ; >> 000 등급 그래니트 베이스와 안정적이고 믿을 만한 빔 ; 0.1 um,고 정밀도와 좋은 안정의 해결과 >> 오픈 그레이팅 통치자 ; >> 등급 볼 스크류와 파나소닉 AC 서보 모터를 부순 정밀 선형 가이드 레일은 기계 모션 시스템의 위치 결정 정밀도의 안정을 보장합니다 ; 명백한 관찰과 안정적인 측정의 그 요구를 만족시키기 위한 >> 고해상도 컬러 카메라 ; >> 6.5x 연속적인 자동적 줌 렌즈, 정확한 자동적 줌, 한 화소 수정은 충분히 있습니다 ; >> 프로그램 가능한 벨소리 8 구역 LED 면광원 5명과 전송 평행한 LED 윤곽 조명 공급원 시스템은 지적으로 256번 수준 명도 조정을 실현할 수 있습니다 ; >> 수입된 콘택트 프로브는 3D 측정을 실현하기 위해 구성됩니다 ; >> 독립적 저작 재산권과 Immeasuring4.2 자동 이미지 측정 소프트웨어는 기준으로서 제공되며, 그것이 사용하도록 강력하고 쉽습니다 ;
조사 특징
우리의 큰 비전 측정 기계는 지원하기 위한 강력한 소프트웨어를 가집니다. 외부 어레이 라내셔널프우에 혼합 측정 소프트웨어로, 울트라 시리즈는 강력한 2D/3d 복합체 측정 기능을 제공할 수 있습니다 ; 운용 정합이 측정을 더 단순하고 효율적이게 할 것으로 이해하도록 단순하고 쉽습니다 ; 자동 측정 프로그램은 효율적으로 그리고 빨리 배치 측정을 완료할 예정일 수 있습니다.
매개 변수
우리의 큰 비전 측정 기계 세부 사항은 아래와 같이 차트 전시회입니다 :
모델
HE652
HE862
HE1080
HE1210
HE1512
HE1812
X,Y 여행(MM)
500*600
600*800
800*1000
1000*1200
1200*1500
1200*1800
Z축 여행(MM)
200 (고객들을 위한 요구조건에 따라 올려질 수 있습니다)
부하 용량
대략. 35 킬로그램
차원 (밀리미터)
1700*1180*1750
1700*1280*1750
1900*1480*1750
2100*1680*1750
2500*1880*1750
2700*1880*1750
중량(KG)
1500
1800
2900
3200
4400
4800
결의안
0.5μm (선택을 위한 0.1μm)
카메라
2M HD 기가 디지털 카메라
줌 렌즈
전문적 자동 줌 렌즈 줌 렌즈 확대 : 1~10X
화면 확대
18~195X
선택된 카메라의 다른 모델들에 따르면, 그것의 확대는 변할 것입니다 ; 실제 확대는 측정 데이터의 대상입니다)
FOV
8.1~1.3mm
(카메라와 렌즈의 다른 매칭 설계에 따르면, 시계는 따라서 변할 것이고 실제 시계가 측정 데이터의 대상입니다)
Accuracy*
≤ (3+L/200)μm
조명
프로그램 가능한 5 벨소리 8 부문 LED 표면 조명
(40 부문 환형 광원, 상호 동축 빛, 선택을 위한 움직일 수 있는 복수색 환형 광원)
