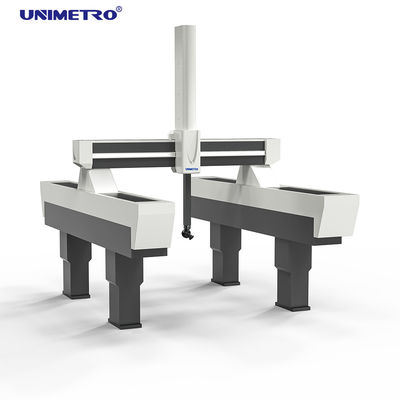

레이저 스캐너 역공학을 위한 동등한 측정기 및 체계 3D

레이저 스캐너 역공학을 위한 동등한 측정기 및 체계 3D

Coordinate Measuring Machines And Systems 3D For Laser Scanner Reverse Engineering

제품 상세 정보:

원래 장소: 중국
브랜드 이름: UNIMETRO
인증: CE
모델 번호: HISCANNER

결제 및 배송 조건:

최소 주문 수량: 1
포장 세부 사항: 나무 케이스
배달 시간: 10 일 일
지불 조건: T는 / T
공급 능력: 달 당 3
지금 연락
상세 제품 설명
분야의 깊이: 50 mm 사소 레이저 폭: 40 mm
최대. 레이저 폭: 50 mm 표준 작동 거리: 115mm
Sanning 단일 회선 조밀도: 768points/line 검사 측정 속도: 10752points/sec
검사 측정 정확도: 25 um 검사 측정 사소 점 거리: 0.06 m m



3D 협조 측정기 레이저 스캐너 역공학



3D 이미지 측정



측정하는 전통적인 제 2 이미지에 비교해서, 3D 이미지 측정은 3D 가장자리 윤곽선을 측정할 수 있고 3D 특징, 윤곽선 측정 지역에 있는 혁명적인 발달입니다.



원리



LSP50 레이저 Hiscanner는 목표에 계획하는 제 2 이미지 윤곽선 및 레이저 선의 교차점을 통해 목표의 가장자리 점을 산출합니다.



아래에 보여진 표본으로, 소프트웨어는 화상 처리를 통해 원형의 이미지 가장자리를 검출하고, 레이저 선에 의하여 센터 L P 2개 점 창조하는 원형, Q. 교차하고 있습니다.

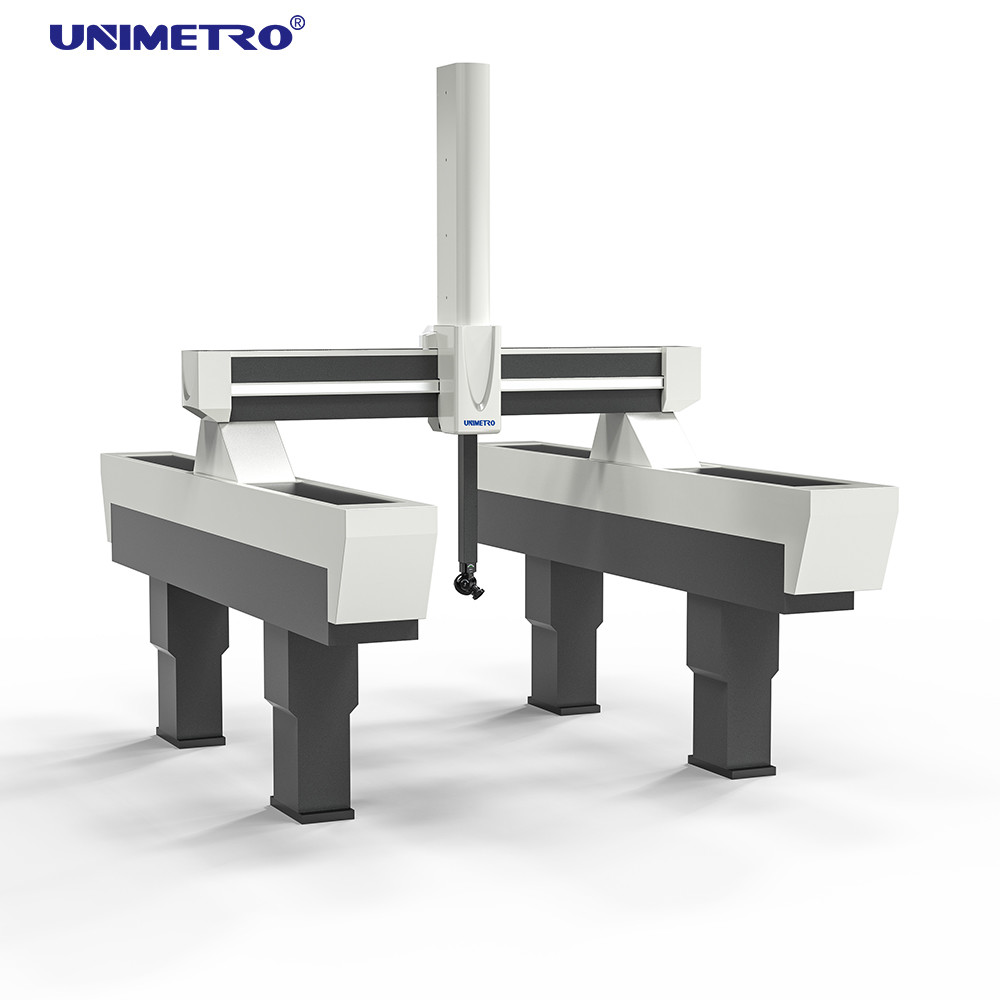

레이저 스캐너 역공학을 위한 동등한 측정기 및 체계 3D   레이저 스캐너 역공학을 위한 동등한 측정기 및 체계 3D



모수



분야의 깊이: 50mm

최소한도 레이저 폭: 40mm

최대 레이저 폭: 50mm

표준 작동 거리: 115mm



모형 LP550
무게 390g 검사 측정 속도 10752points/sec
차원 145*110*45mm 3D 이미지 측정 속도 1 시간/SEC
접합기 M8, PAA1 검사 측정 정확도 25 um
분야의 깊이 50mm 3D 이미지 측정 정확도 20 um (명확한 가장자리 윤곽선)
사소 레이저 폭 40mm 검사 측정 사소 점 거리 0.06mm
최대. 레이저 폭 50mm 레이저 수준 수준 2 (눈에 보이는 빨간불)
표준 작동 거리 115mm 레이저 파장 650nm
Sanning 단일 회선 조밀도 768points/line 작동 온도 10-40°C



고시: 3D 이미지 측정에는 측정 목표의 표면의 높은 필요조건이 있습니다, 연한 색 및 매트 끝의 목표는 직접 측정될 수 있습니다, 예를 들면 gyp 또는 나무는, 다른 목표 지상 과정을 요구합니다.



역설계



사용자는 역공학 가공의 믿을 수 있는 데이터를 제안하는 3D 이미지 측정 기능을 통해 목표의 명확하고 정확한 가장자리 자료에 얻을 수 있습니다. 3D 이미지 측정 기능 및 레이저 스캐닝 측정 기능을 결합하는 것은 얻을 수 있습니다 완료합니다 목표에 곡선 정보, 가장자리 자료 및 구멍 특징 자료를.



레이저 스캐너 역공학을 위한 동등한 측정기 및 체계 3D

검사해서 목표의 곡선을 붙잡아 Pro/E로 3D 소프트웨어로 3D 그림을 창조한 후에 점 그룹 결과, UG
