목표: | 평평한 필드 압력 무료 목표 | 워크 스테이지 크기: | 180mm*145mm |
---|---|---|---|
견본 높이: | 130 밀리미터 | DIC 생성기: | 인서트 타입, 절체 가능한, 방향은 조정된 360 급일 수 있습니다 |
DIC 검출기: | 인서트 타입, DIC 모듈의 절체 가능한, 방향은 설정되고 아니오 조정대서 필요합니다 | CCD 어댑터: | 1X 표준식 C |
하이 라이트: | 광학적인 야금술 현미경,야금술 광학적인 현미경 |
특징

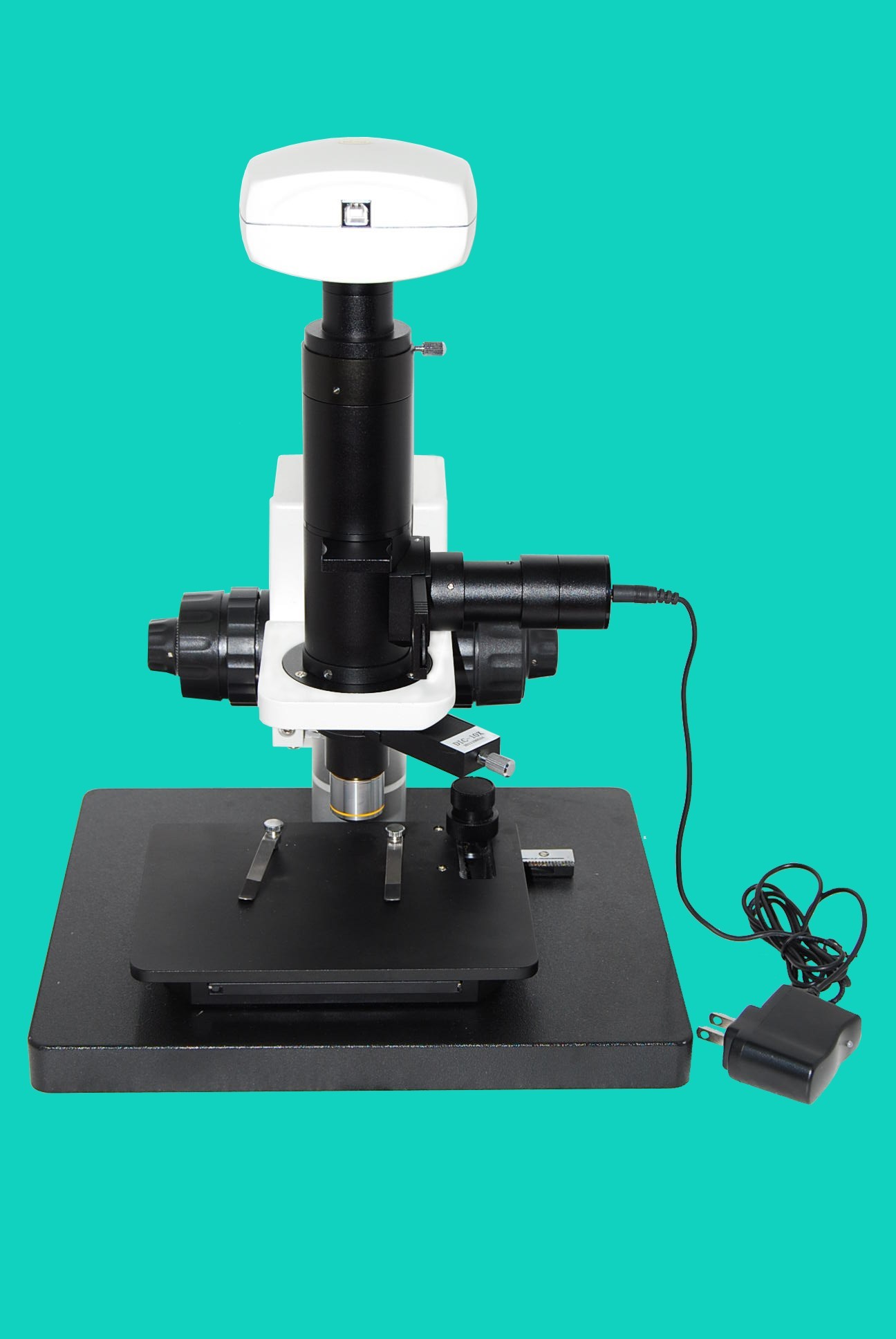

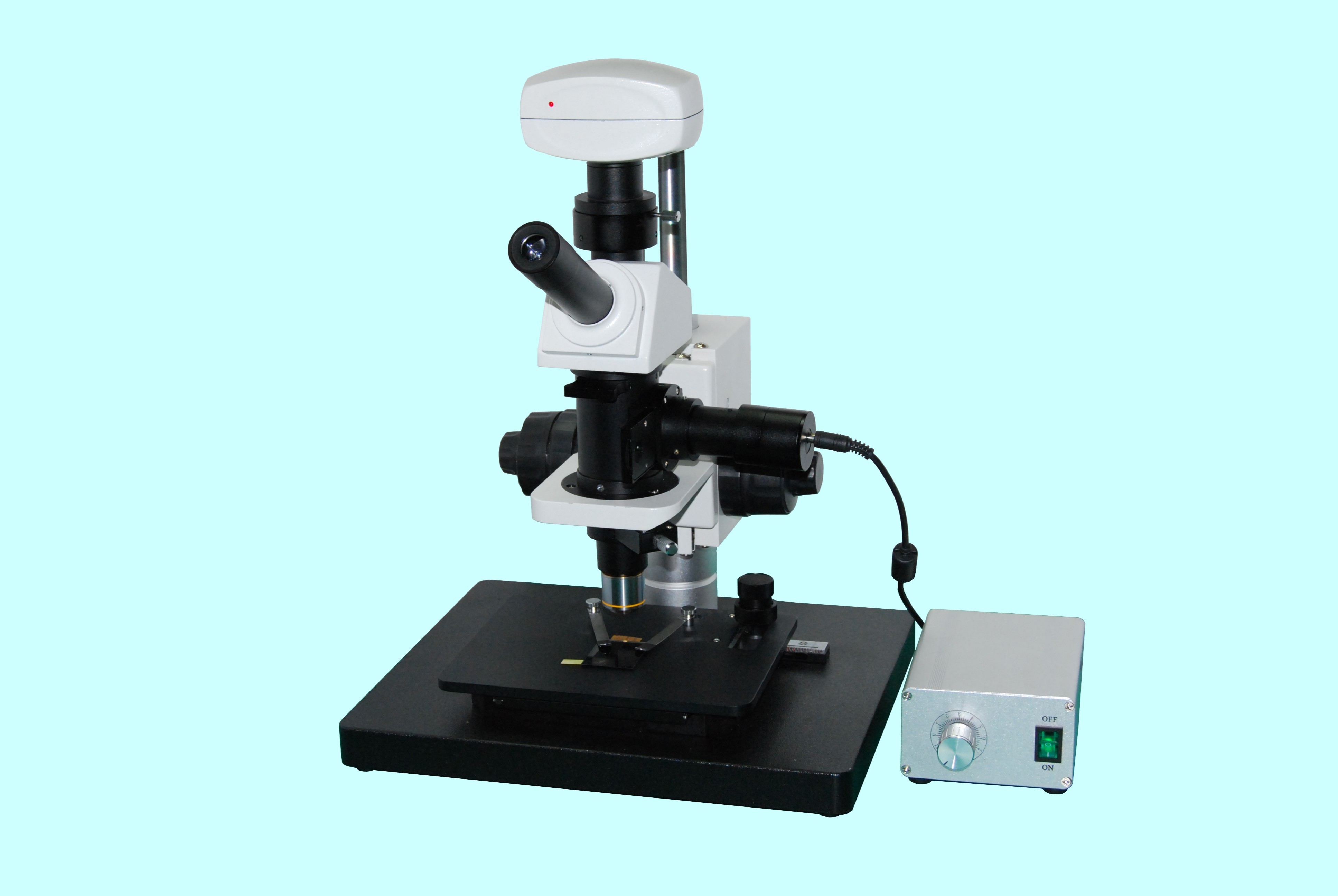

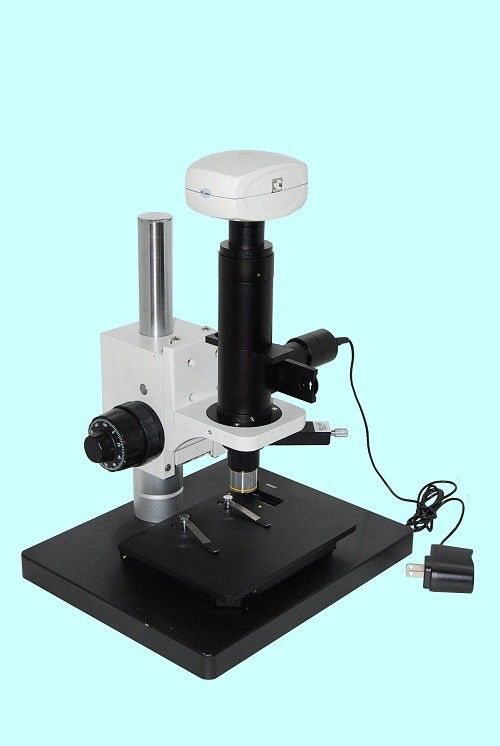

UMDIC-100 시리즈 데페엔셜 간섭 콘트라스트 현미경은 5X, 10X와 20X 확대와 같은 옵션을 위해 자유로운 긴 작품 거리 색차와 자유로운 스트레스로 무한대 광 시스템, 다중 목표를 사용하고 있습니다. 다른 확대 관측을 위한 상응하는 다양한 DIC 기기.
조명은고 휘도와 장수 주기 LED, 스마트 구조와 안전한 운영을 사용하고 있습니다. 생산 라인에 탐색하는 것을 위해 특별히 적당합니다.
한 개의 접안경 관측은 넓은 영역과 평평한 필드 접안경을 사용하고 있고 30 도, 카메라와 동시성의 출력을 기울였습니다. 그것은 CCD 또는 다른 확대와 카메라를 호환 가능한 믿을 만한 설계 탑재를 사용하고 있습니다.
작업 원칙
이중 레이어 단계
기초 차원 : 300mm*250mm
단계 사이즈 : 180mm*145mm
이동 범위 : 35mm*30mm
조명
고 휘도 백색 LED 상호 동축 조명, 넓은 전압 범위와 외부 전원 어댑터, 출력 전압을 사용하는 것 : 85V - 265V 50/60Hz AC. 회전 가능한 360 급 편광 생성기는 포함했습니다.

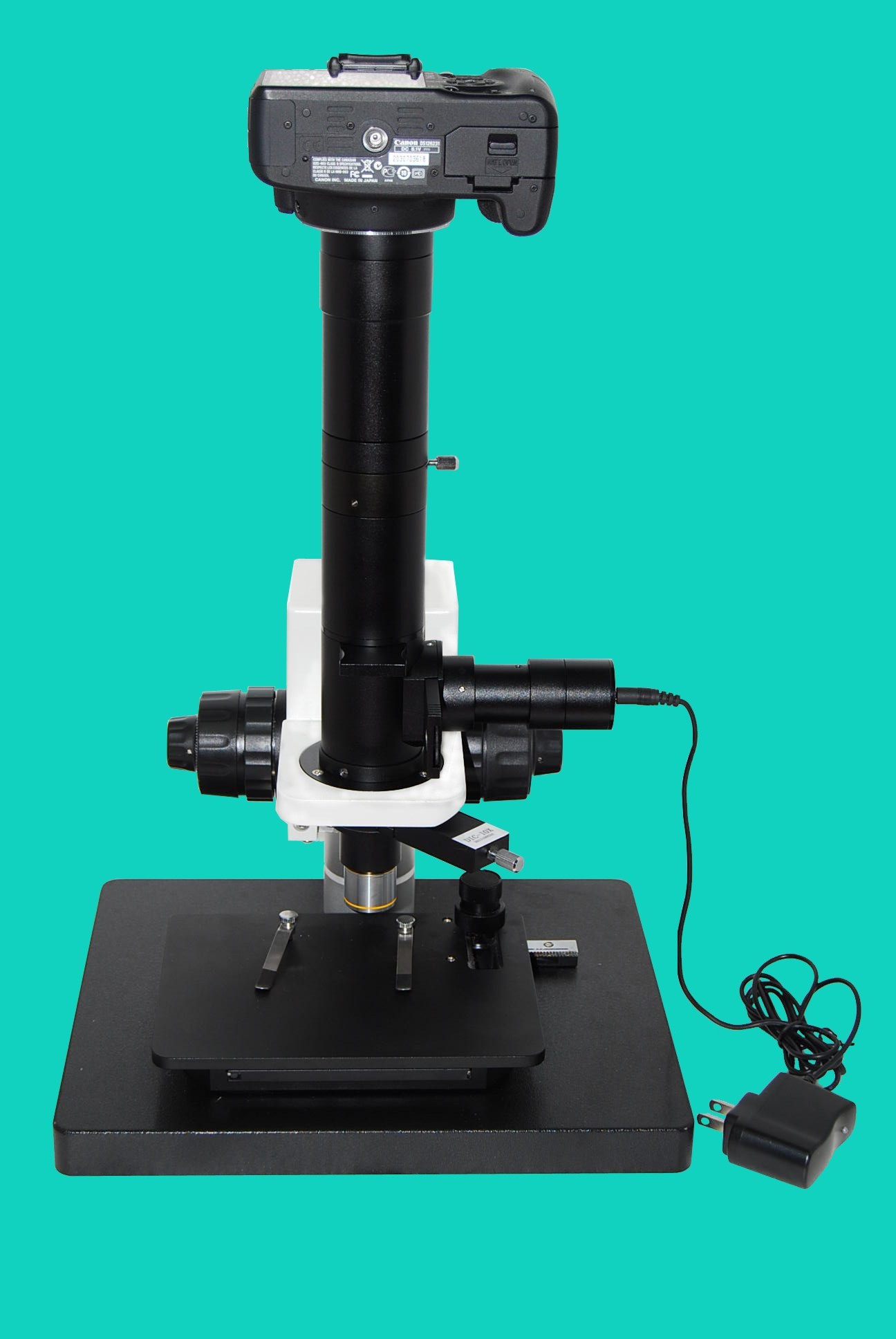

사진술
0.5X, 1X 표준 C 형 어댑터, 옵션을 위한 2X 디지털 카메라가 고객들의 요구조건을 기반으로 카메라 어댑터를 특화했습니다.
DIC 관측
간섭 높이는 DIC 모듈과 적합한 목표 사이에 눈금 보정됩니다, 어떤 다른 조절도 요구되고 사용자들에게 편리합니다. 간섭 색상 변화는 회전하여 정확한 볼 스크류에 의해 조정될 수 있습니다.
상술
목표 | 평평한 필드 압력 무료 목표. |
PL 10X/0.25 작품 거리 20.2 밀리미터 | |
포커스계 | 동축 황무지 / 좋은 조정하는 포커스계, 조정할 수 있는 거친 포커스 놉 긴장, 좋은 포커싱의 최소 부서 : 2μm |
워크 스테이지 |
이중 레이어 워크 스테이지 기계적인 스테이지 전체적 180mm*145mm 사이즈 130 밀리미터까지 견본의 사거리 트랜스에르살 35 밀리미터 경도 30 밀리미터 최대 헤가트를 이동하기 |
DIC 관측 모듈 | 조정할 수 있는 5X, 10X 적합한, 간섭색, 수직 높이 조절에 대한 어떤 요구. |
DIC 생성기 | 인서트 타입, 절체 가능한, 방향은 조정된 360 급일 수 있습니다. |
DIC 검출기 | 인서트 타입, DIC 모듈의 절체 가능한, 방향은 설정되고 아니오 조정대서 필요합니다. |
조명 공급원 | 넓은 전압 범위 전원용 어댑터, 출력 전압 85V - 265V 50/60Hz AC과 함께, 높은 리드된 명도를 사용하기. |
CCD 어댑터 | 1X 표준식 C |
선택적인 액세서리
목표 | 평평한 필드 압력 무료 목표. | |
PL 5X/0.10 작품 거리 18.2 밀리미터 | 2260205 | |
PL 20X/0.40 작품 거리 8.0 밀리미터 | 2260120 | |
CCD 어댑터 | 0.5X | 810004 |
2X 디지털 카메라 어댑터 | 840005 | |
카메라 | USB 출력 (1.3M,2.0M,3.0M,5.0M,9.0M 화소)과 DV-2 | / |
