상품 이름: | 비전 측정 시스템 | 움직임: | 자동인 X,Y,Z |
---|---|---|---|
조명: | 색 움직일 수 있는 LED 환형 광원 40 부문 | 카메라: | 공업적 등급 컬러 씨씨디 카메라 |
리니어 스케일 결의안: | 0.1 um | 작업 거리: | 108 밀리미터 |
정확도: | 2.5+L/200um | 반복성: | 2.5um |
조명: | 프로그램 가능한 8 부문 LED 벨소리 표면 광, | ||
하이 라이트: | 비전 길이 측정기,비전 측정 시스템,비전 측정 시스템 움직일 수 있는 색깔 |

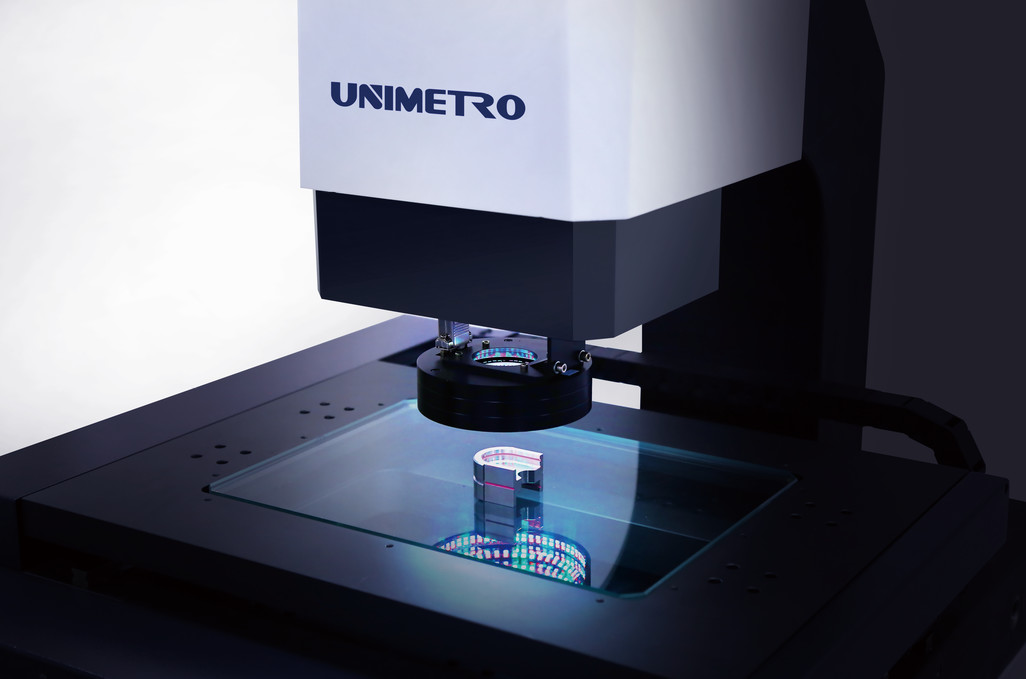

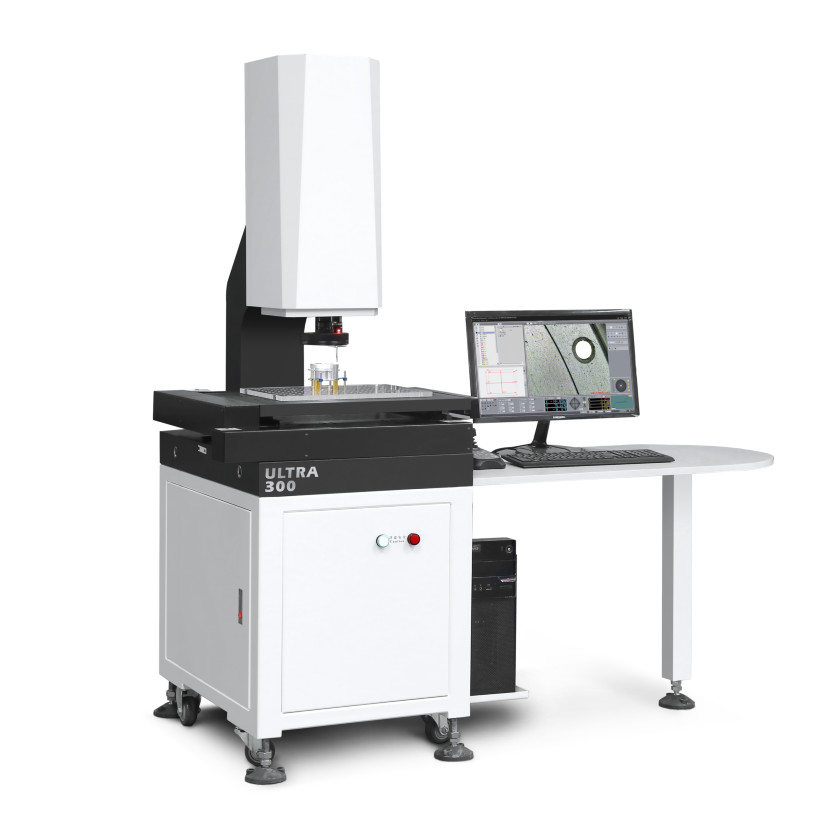

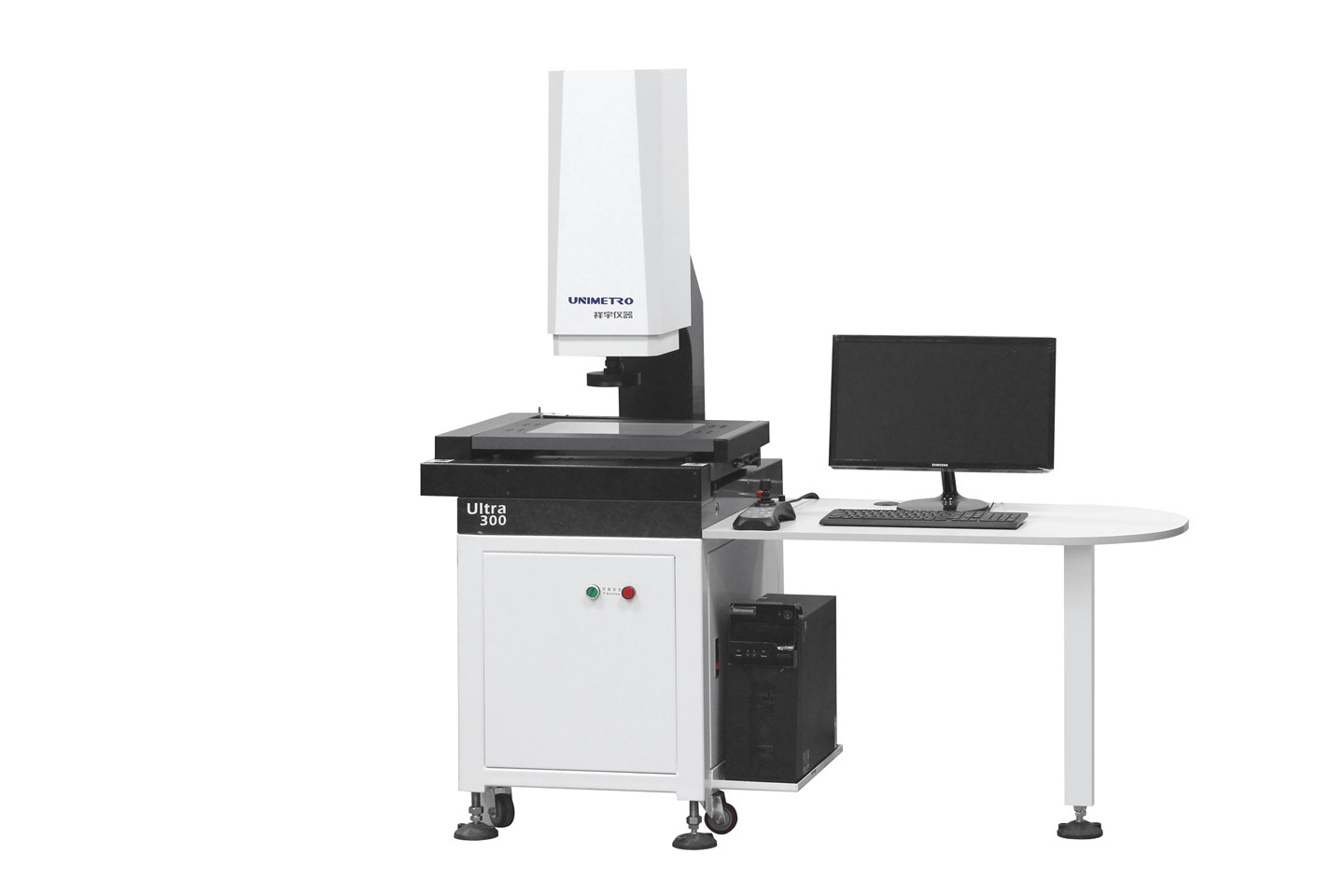

울트라 시리즈 비전 측정 시스템은 세 주축 자동 자동화된 제어와 GD&T 측정을 위해 개발된 캔틸레버 고정밀도 완전 자동 비전 길이 측정기입니다. 그것은 빨리 그리고 정확하게 선이고 기하학적 차원의 측정을 만들기 위해 자동 초점 조정과 자동 점등 제어와 하드웨어와 소프트웨어 구성의 자동적인 이동으로 설비했습니다.
<>
제품 특성
◆ 품질은 관리를 상술합니다
1) 그래니트 베이스와 칼럼, 우수한 안정성 ;
2) 알루미늄 워크 스테이지가 운동 제어 빠른 반응과 탄력적이게 합니다 ;
3) 단단한 산화 표면 처리 안티 스크래치와 워크 스테이지 ;
4) 운동 시스템의 정밀과 안정을 보증하기 위해, 볼 스크류와 AC 서보 모터 기타 등등을 부순 정밀 리니어 가이드와 함께 표준입니다 ;
5) 통합 제어 시스템이 운동 제어로 둘러쌌고 조명과 리니어 스케일 읽기로서의 모든 신호제어가 기계의 성능이 극단적으로 안정적이라는 것을 보증합니다.
◆ 고성능 구성
1) XYZ 세 주축 CNC 자동 제어와 정밀 위치 조정 ;
2) 시스템의 위치 결정 정밀도와 측정 정확도를 보증하기 위한 1 um고 정밀도 글라스 리니어 스케일 ;
3) 명백한 관찰과 정확한 측정의 필요를 충족시켜 주기 위한 기가 고해상도 컬러 카메라 ;
4) 6.5x 고해상도 클릭 줌 렌즈, 정확한 이중과 1 번 화소 보정은 단지 필요했습니다 ;

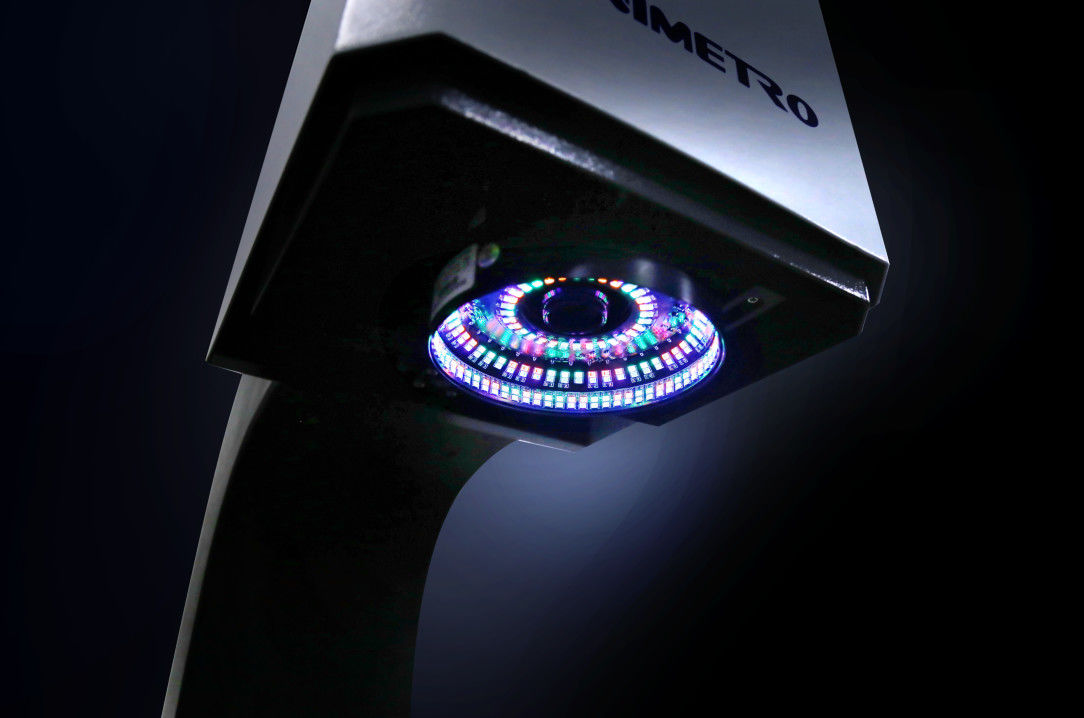

5) 프로그램 가능한 표면 5 벨소리 8 분할 LED 춥 조명과 윤곽 LED 대비 조명과 짜맞춘 지적 착신 불 밝기로, 자동장치가 8의 밝기를 부문 제어하고, 지적으로 256번 수준 명도 조정을 실현한 것이 통조림으로 만듭니다.
◆ 효율적 측정 소프트웨어
1) 외부 어레이 라내셔널프우에 혼합 측정 소프트웨어로, 울트라 시리즈는 강력한 2D/3d 복합체 측정 기능을 제공할 수 있습니다 ;
2) 운용 정합이 측정을 더 단순하고 효율적이게 할 것으로 이해하도록 단순하고 쉽습니다 ;
3) 자동 측정 프로그램은 효율적으로 그리고 빨리 배치 측정을 완료할 예정일 수 있습니다.
◆ 탄력적 팽창성
1) 비 콘택 센서와 빠른 정착시키는 시스템의 다중 유형은 옵션을 위한 것이며, 그것이 다른 고객들로부터 다른 측정 요건을 충족시킬 수 있습니다
2) 마프러블 리드된 컬러 환형 광원은 다른 재종 또는 모양과 다른 지역들에 더 탄력적이고 강력한 일련을 만드는 울트라 시리즈가 가능하고 더 강력한 측정 신청을 합니다.
3) 울트라 시리즈의 탄력적 팽창성의 덕택으로, 그것은 터치 프로브, 비접촉 측정 센서와 로봇 팔과 호환 가능하고 대단히 오차율을 높입니다.
매개 변수
모델 |
울트라 300 |
울트라 400 |
울트라 500 |
울트라 600 |
|
X/Y-주축 여행(MM) |
300x200 |
400x300 |
500x400 |
600x500 |
|
Z축 여행 |
200 밀리미터 (고객들을 위한 요구조건에 따라 올려질 수 있는 ) |
||||
X/Y/Z-3 주축 리니어 스케일 |
글라스 리니어 스케일 결의안 : 0.1 um |
||||
유도 모드 |
정확성 리니어 가이드, 배트랙 두배 슬라이드 가이드. |
||||
조작 모드 |

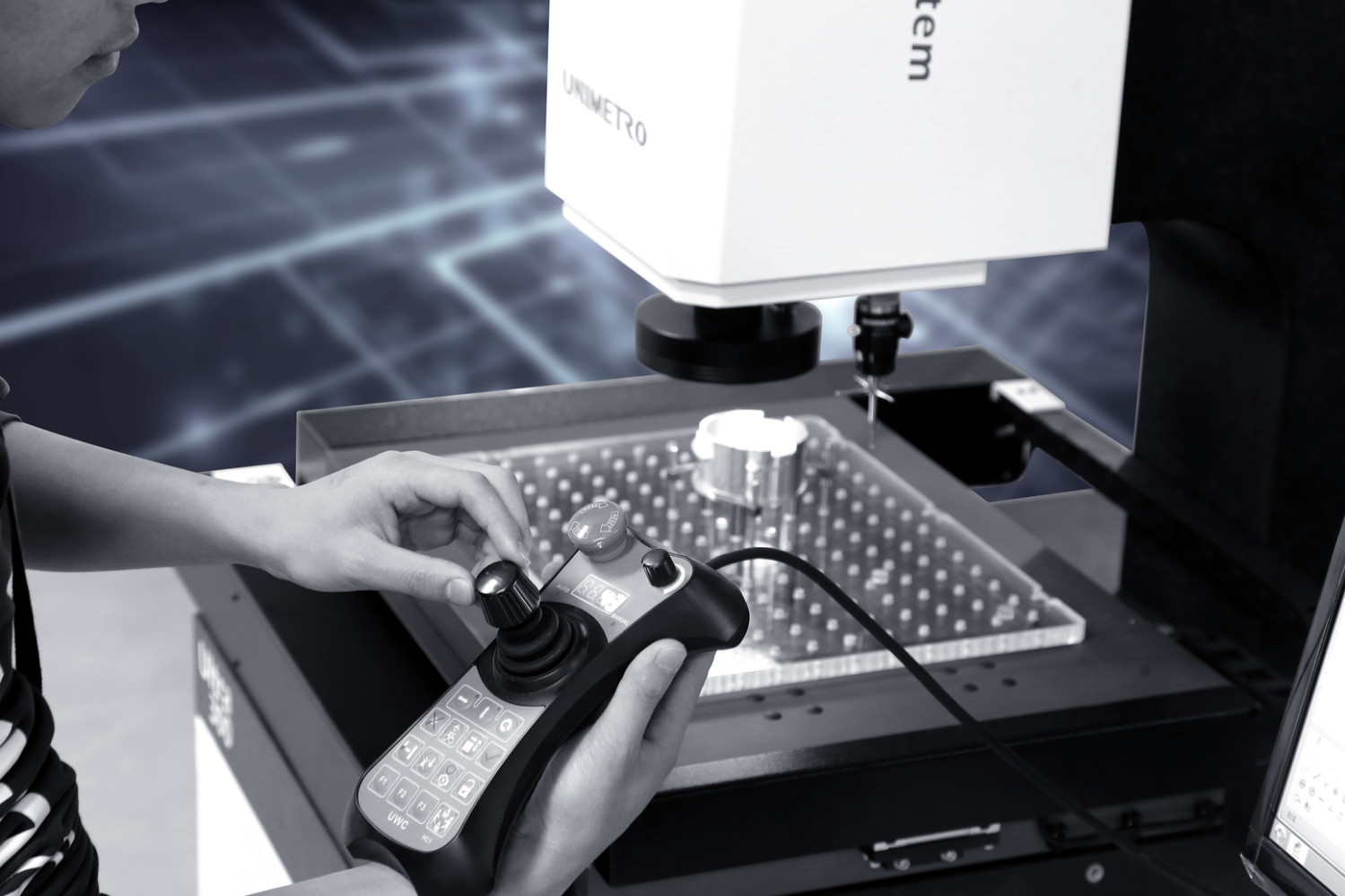

죠이 스틱 제어기, 마우스 작동, 자동 검출 프로그램. |
||||
정확도 |
xyz-축 :≤2.5+L/200um |
||||
반복성 |
±2.5um |
||||
비디오 기기 |
CCD |
고해상도 1/3 " 컬러 씨씨디 카메라 |
|||
렌즈 |
6.5X는 클릭 줌 렌즈를 계속합니다 ; 광학 배율 : 0.7X-4.5X ; 화면 확대 : 26X~172X(21.5"monitor) |
||||
조광 시스템 |
윤곽 |
LED 평행한 윤곽 조명 |
|||
서피스 |
0~255 스텝리스 조정할 수 있는 5는 8 분할 LED 표면 조명을 울립니다 |
||||
확대 |
0.7X~4.5X |
||||
측정 소프트웨어 |
UNIMETRO 2D 완전히 자동차 측정 소프트웨어 |
||||
부하 용량 |
±2.5um |
||||
작업 환경 |
25Kg |
||||
전원 공급기 |
온도 20C±2C, 습도 범위<2> |
||||
Ddimension(W*D*H)(MM) |
220V/50Hz/10A |
||||
Ddimension(W*D*H)(MM) |
1600*780*1700 |
1750*920*1700 |
1900x1080x1700 |
1050*1280*1700 |
|
순수한 중량(KG) |
380 |
450 |
600 |
800 |
* L는 길이(MM)를 측정하고 있습니다, Z축의 기계적인 정확도와 초점 정확도가 제조 공정에 있는 제품의 표면과 관련됩니다.
* 확대는 근사치입니다, 그것이 모니터와 결의안의 차원과 관련됩니다.
* 견해(MM) = (diagonal*Horizontal*Vertical)의 분야
* 0.5X 또는 2X 목표는 선택적인 이용 가능하고, 화상 배율을 실현합니다 : 13X~86X 또는 52X~344X.
소프트웨어 기능
입력 캐드 파일과 방법
부품 배열과 대형 측정
오토 포커스와 높이 측정
경로 안내 기능은 빠른 로케이팅을 돕습니다
강력한 기하학적 측정 기능
다수 데이터 보고와 그래피컬 데이터 출력 함수
탄력적 사용자 프로그램
기준 요소를 만들기
강력한 엣지 검출 기능
다수 외부 액세서리를 지원하기
요소 기하 공차의 자동차 계산
빨리 그리고 편리하게 복잡한 생산을 측정하기
