워크 스테이지 자료: | 알루미늄 | 운동 제어: | Z 축은 소프트웨어 / 키보드 / MPG 제어로 모터를 달았습니다 |
---|---|---|---|
측정 해상도: | 0.1 um | 측정 정확도: | 2.5+L/200 |
카메라: | HD 카메라 1.2M 화소 | 작업 거리: | 108 밀리미터 |
하이 라이트: | 비전 길이 측정기,비전 측정 시스템,자동차는 시각적 측정 기계를 집중시킵니다 |
제품 설명

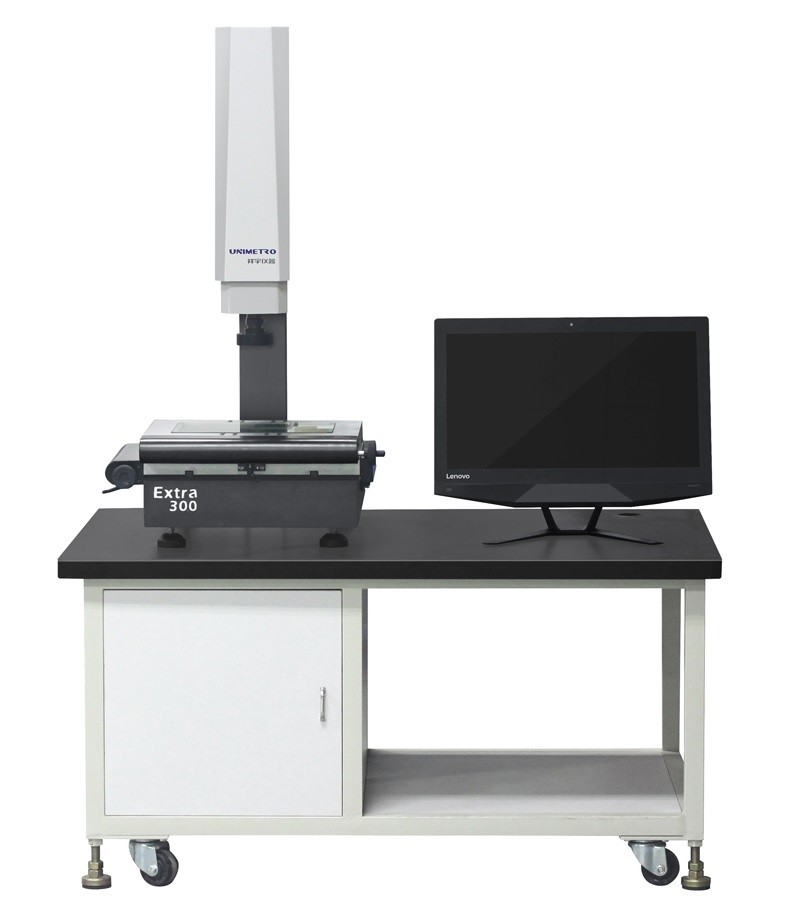

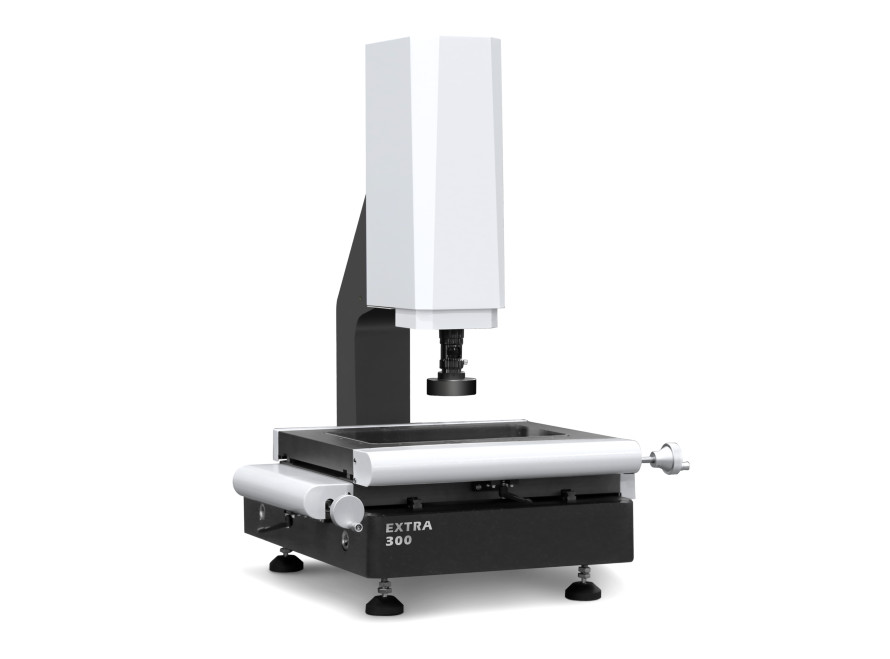

여분 시리즈 세미 오트 비전 측정 기계는 덤으로 측정 기능과 사용자 경험을 정상 시각 측정 제품 에 고객들에게 제공합니다. 우리가 기계 틀 위의 경량 디자인을 사용하지만, 구조를 더 호리호리하게 하지만, 고강도와 안정성을 유지하도록 가장 적은 공간에서 최대 측정 범위를 얻기 위한 사용자에게 허락합니다.
여분 시리즈가 다른 설명서 VMM을 위해 사용된 교차하는 활주로로부터 완전히 다른 고정밀도 리니어 슬라이드 방법을 사용하고 있다는 것을 또한 교차하는 활주로에 의해 비용이 드는 쇼튼 이동 범위의 잠재적 위험을 무효화하는 워크 스테이지의 훨씬 더 안정적 정확한 전송이 보증합니다. UNIMETRO 전문적 3D 측정 소프트웨어와 함께 일할 때, 여분 시리즈 VMM은 극단적으로 강력한 2D/3D 복합체 측정기를 되는 강한 3D 측정 기능에 합리적인 가격을 제공할 것입니다.
디테일 이미지
X-축 Y-축
X, Y 축 이동 거리와 톱 뷰
HD 카메라와 고해상도 렌즈
1.2M 화소 HD 카메라와 고해상도의 화합과 함께
더 넓은 애플리케이션
경량의 구조설계의 덕택으로, 여분 일련 비전 측정 기계는 매우 넓은 활용 범위를 제공하고 있습니다. 여분 일련은 연구실에서 사용될 수 있습니다, QC 방, 심지어 정말로 가지고 있는 기술 연구소가 데스크 탑 정밀 계측 장치로서 우주를 제한합니다. 한편으로는, 여분 시리즈의 우수한 측정 정확도는 엄격한 측정 요구에 그것을 더 적응할 수 있게 합니다. 그것은 금속, 전자, 3C 제품, PCB 또는 플라스틱 공업 등을 위한 강력한 측정기입니다.
매개 변수
모델 | 덤으로 200 | 덤으로 300 | 덤으로 400 | 덤으로 500 | |
차원(MM)(L*W*H) | 500*540*930 | 600*740*980 | 700*840*980 | 800*940*980 | |
측정 범위 (밀리미터) (X*Y*Z) | 200*100*150 | 300*200*200 | 400*300*200 | 500*400*200 | |
측정 정확도 (μm) | 2.5+L/100 | 2.5+L/100 | 2.5+L/100 | 3+L/100 | |
반복성 (μm) | 2.5 | 2.5 | 2.5 | 3 | |
체중 (킬로그램) | 140 킬로그램 | 190 킬로그램 | 240 킬로그램 | 290 킬로그램 | |
이미지와 측정 | CCD | 200 밀리미터 (고객들을 위한 요구조건에 따라 올려질 수 있는 ) | |||
렌즈 | 매뉴얼 패어진 줌 렌즈 0.7-4.5X/Auto 줌 렌즈 1-10X | ||||
확대 | 단지 참조 (을 위한 18-195X. 다른 카메라와 렌즈로 확대는 다를 것입니다. ) | ||||
시계 | 8.1~1.3mm | ||||
작업 거리 | 108 밀리미터 | ||||
리니어 스케일 결의안 | 0.5 μm (선택을 위한 0.1μm) | ||||
구동 시스템 | X, Y 축 설명서 통제, Z 축 클로즈-루프 CNC 지배와 이용 가능한 AUTU 초점 기능 | ||||

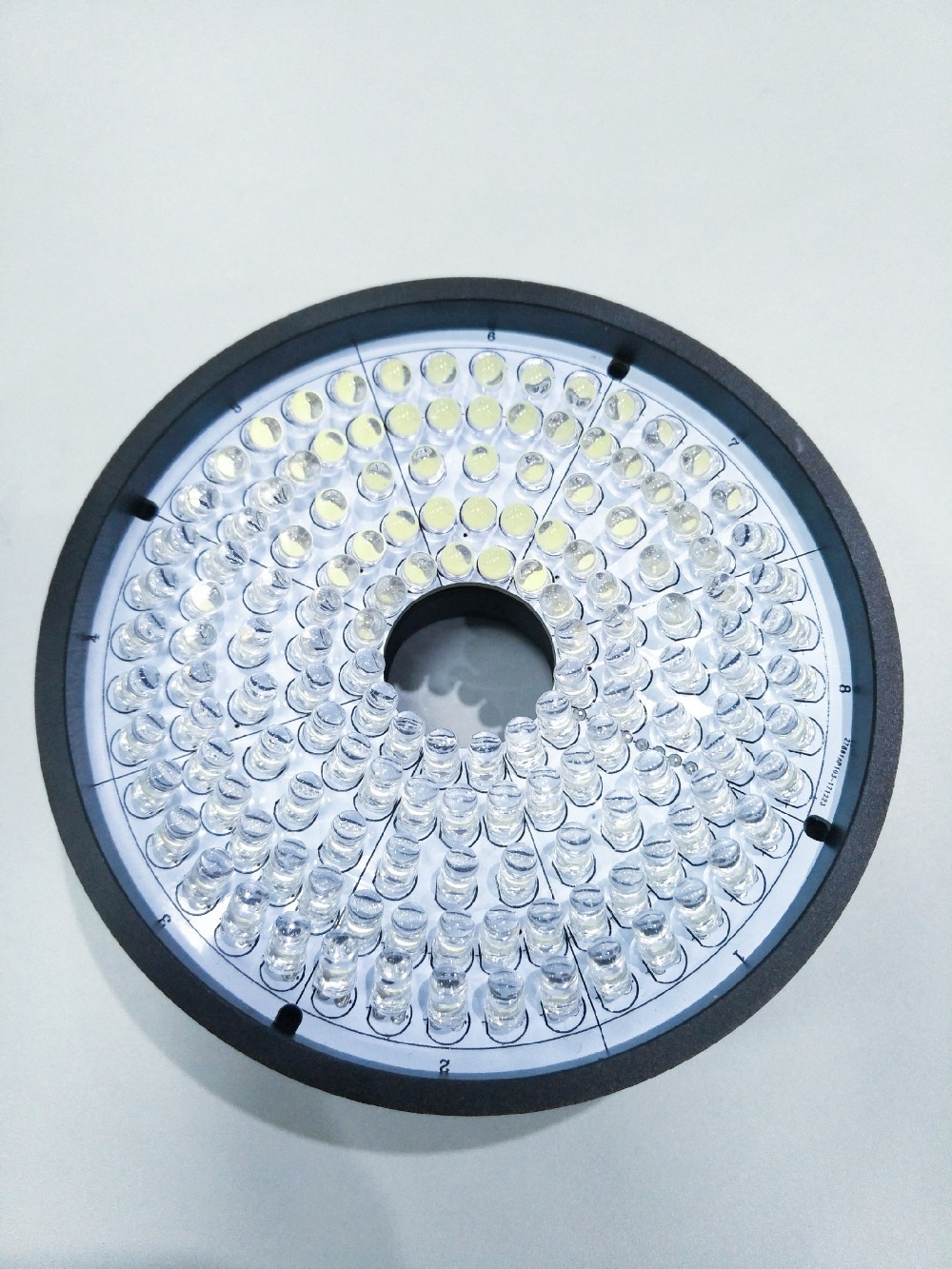

조명 | LED 링 표면이 평행한 LED 윤곽 가벼워 8 부문 LED 환형 광원을 밝힌 프로그램 가능한 4 부문, 상호 동축, 선택을 위해 |

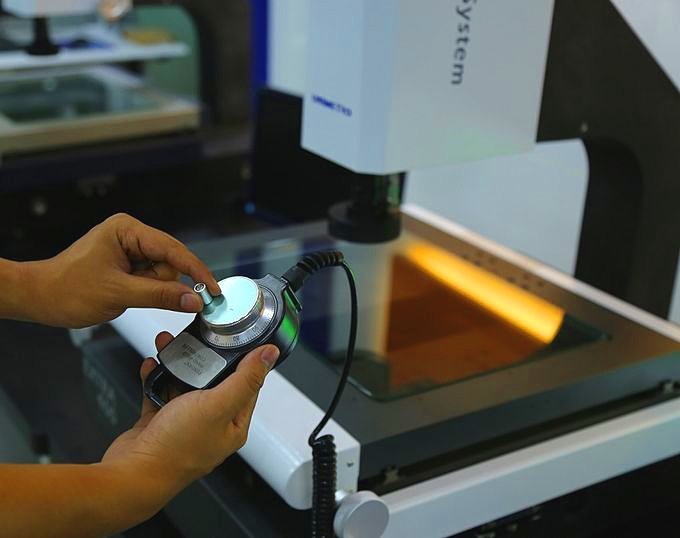

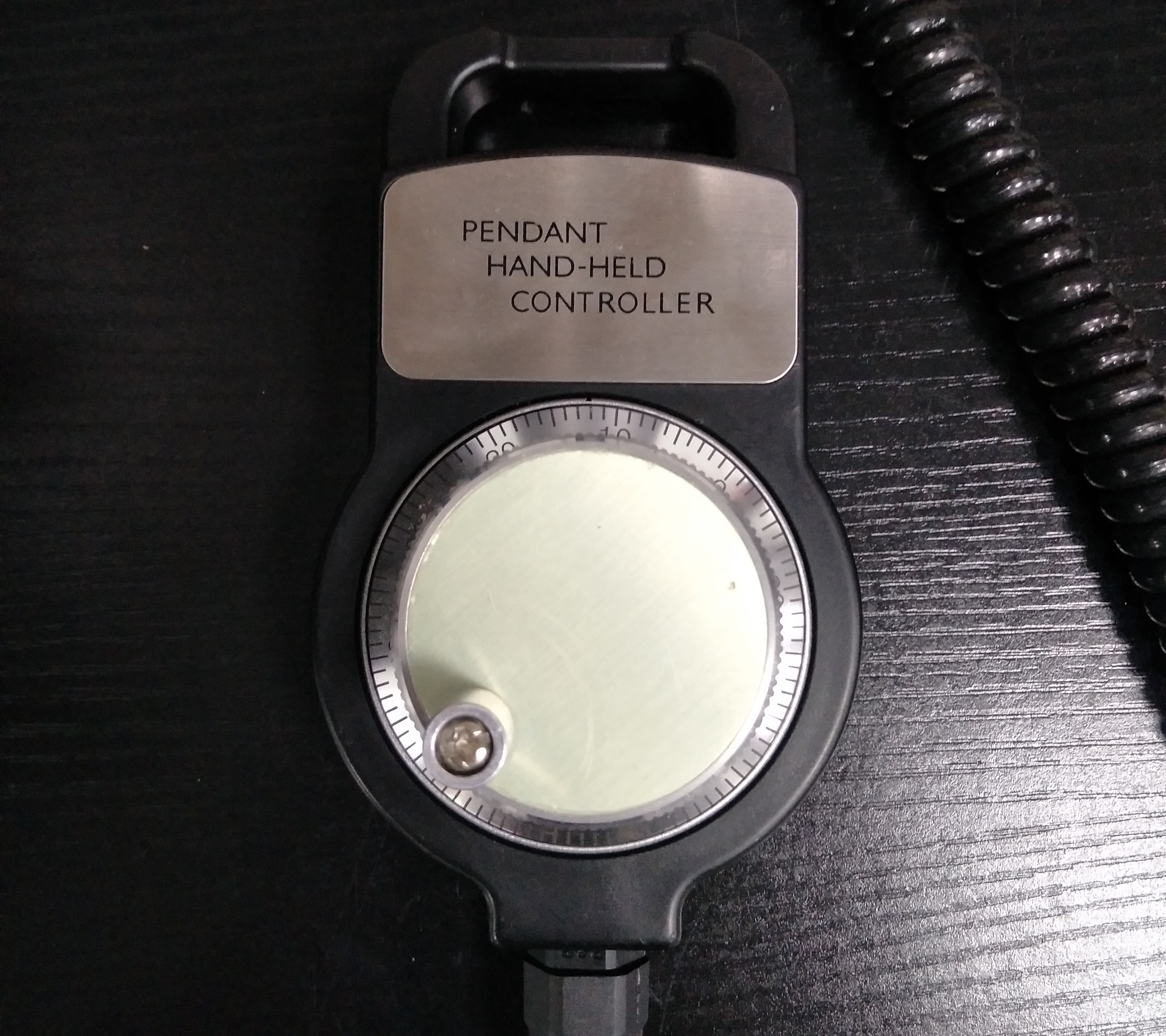

MPG 제어
포커싱 처리 동안 더 정확한 운동 제어를 위해, 우리는 수동 펄스 발생기 기술 MPG를 여분 일련에 도입합니다. MPG는 정상적으로 um 등급 무브먼릿 제어를 제공하는 공작 기계류에 사용됩니다. MPG 관리는 그 측정 포커싱 과정 동안 사용자들에게 최고의 경험을 줍니다.
회사 정보
우리의 Client&Agent
FAQ |
---|
Q1 : 공장 또는 무역 업체입니까 ? |
A1 : 우리는 24 시간 후에 공장과 당신에게 가장 빠른 응답을 주는 것 입니다. |
Q2 : 주로 불확실한 당신의 회사가 무엇입니까? |
A2 : 우리는 주로 있고 비전 길이 측정기, 자리표 측정기, CMM&VMM 피스처셋크를 생산합니다. |
Q3 : 적절한 상술을 선택하는 방법? |
A3 : 당신이 우리에게 측정될 제품의 다양성과 크기를 말하는 한 우리의 프로팀은 당신에게 충고할 것입니다 적당한 상술의 측정기의. |
Q4 : 당신은 주문 제작된 서비스를 받아들입니까? |
A4 : 확신하세요! 우리는 전형적 기계뿐 아니라, 고객의 요구에 맞춤화된 기계를 제공할 수 있습니다. |
Q5 : 보증 기간은 얼마나 되나요? |
A5 : 우리의 제품 보증서 기간은 1년입니다. 우리의 제품 품질은 매우 안정적이고 우리가 가지고 있습니다 약간의 파손 가능 부분을 상당히 개선했습니다. 당신은 우리의 제품 품질에 안심하고 있을 수 있습니다. |
