| 원래 장소: | DONGGUAN，CHINA |
|---|---|
| 브랜드 이름: | UNIMETRO |
| 모델 번호: | CMM |
| 최소 주문 수량: | 1 세트 |
| 가격: | Discussible |
| 포장 세부 사항: | 알루미늄 합금 상자 |
| 배달 시간: | 15 일 |
| 제품명: | CMM 정착시키는 장비 | 색상: | 금 |
|---|---|---|---|
| 재료: | 알루미늄 6061 | 크기: | 60/set,108/set |
| 어플리케이션: | 전자, 항공 우주, 자동차, 플라스틱이 또는 의료 혜택, 등 | ||
| 강조하다: | 크컴 고정 설치물,CMM은 고정시킵니다,전자 산업 CMM 정착물 장비 |
||
CMM 좌표 측정기 고정구
모든 크기 및 모델의 CMM 및 VMM을 위한 정확하고 반복 가능한 CMM 알루미늄 고정구 키트
CMM 좌표 측정기 고정구 측정 고정구 검사 고정구
응용 분야
Flexfix 고정구 시리즈는 전자, 항공 우주, 자동차, 플라스틱 또는 의료 분야와 같은 다양한 산업 분야에서 널리 사용됩니다. 모든 크기 및 모델의 CMM 및 VMM에 적용할 수 있습니다. 이는 측정 프로세스를 유연하고 반복 가능하며 표준화하는 도구입니다.

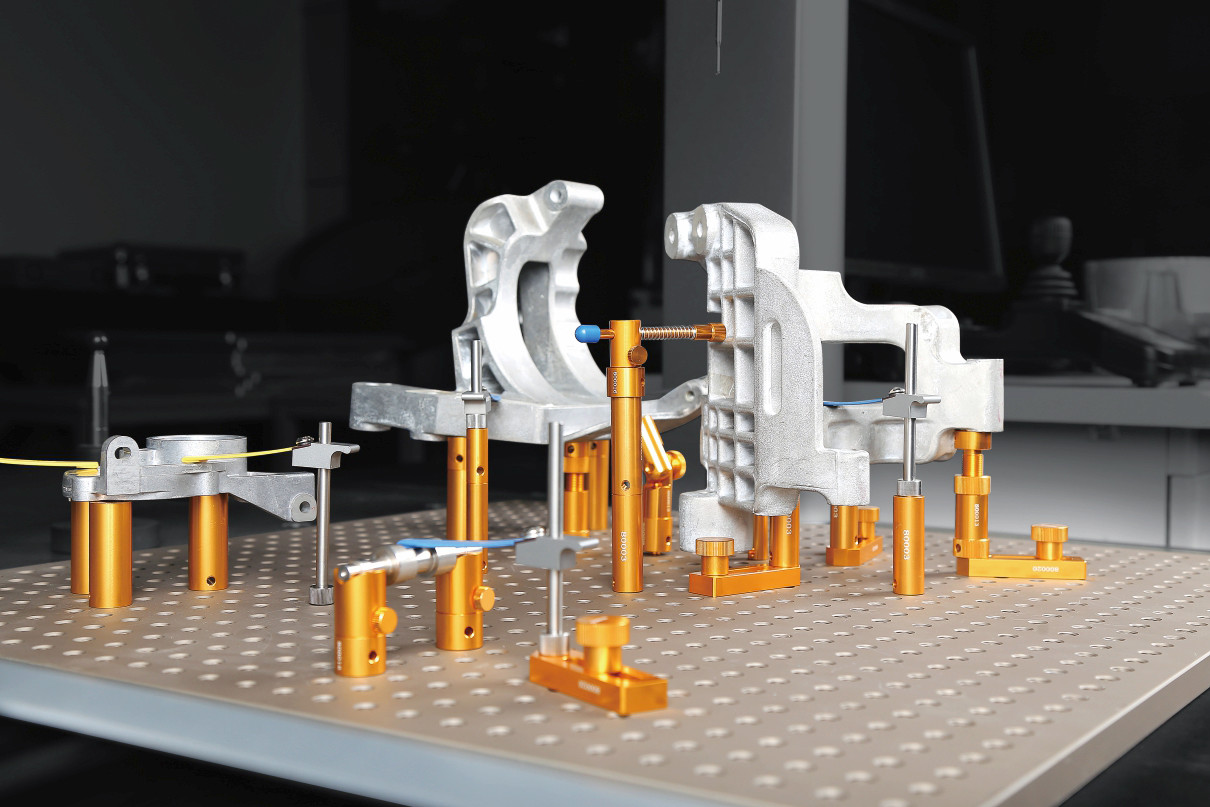

CMM용 모듈식 고정
FlexFix 시리즈 CMM 고정구 시스템은 UNIMETRO에서 설계 및 개발되었으며, 이는 CMM 사용자가 부품에 대한 빠르고 반복 가능한 고정 설정을 제공하여 검사 프로세스의 재현성과 정확성을 향상시키는 것을 의미합니다. FlexFix 시리즈 CMM 고정구는 모듈식이며 크기, 모양 또는 재료에 관계없이 모든 부품에 대한 완전한 고정 솔루션을 제공하기 위해 사용자의 요구 사항에 따라 확장할 수 있습니다.
전자, 항공 우주, 자동차, 플라스틱 또는 의료 분야와 같은 여러 응용 분야의 경우 FlexFix 시리즈는 CMM 고정 요구 사항에 대한 완벽한 솔루션을 제공할 수 있습니다. 이 시리즈는 고정밀 알루미늄 재질로 제작되고 복잡한 제조 공정을 거쳐 시스템의 정확성과 신뢰성을 보장하는 다양한 표준 크기의 M8 나사산 피팅이 있는 고정 플레이트를 제공합니다. 완벽한 고정 솔루션은 공구 없이 매우 빠르게 조립하여 처리량을 늘리고 검사 지연을 방지할 수 있습니다.
고정구 키트 선택
Flexfix 시리즈 CMM 고정구는 쉽게 시작할 수 있도록 키트로 판매됩니다. 키트는 하나의 베이스 보드와 포괄적인 구성 요소 세트로 구성됩니다.
베이스 플레이트에 대해 다양한 크기 옵션을 제공하며 사용자는 CMM 기계 크기 및 측정 요구 사항에 따라 적합한 것을 선택해야 합니다.

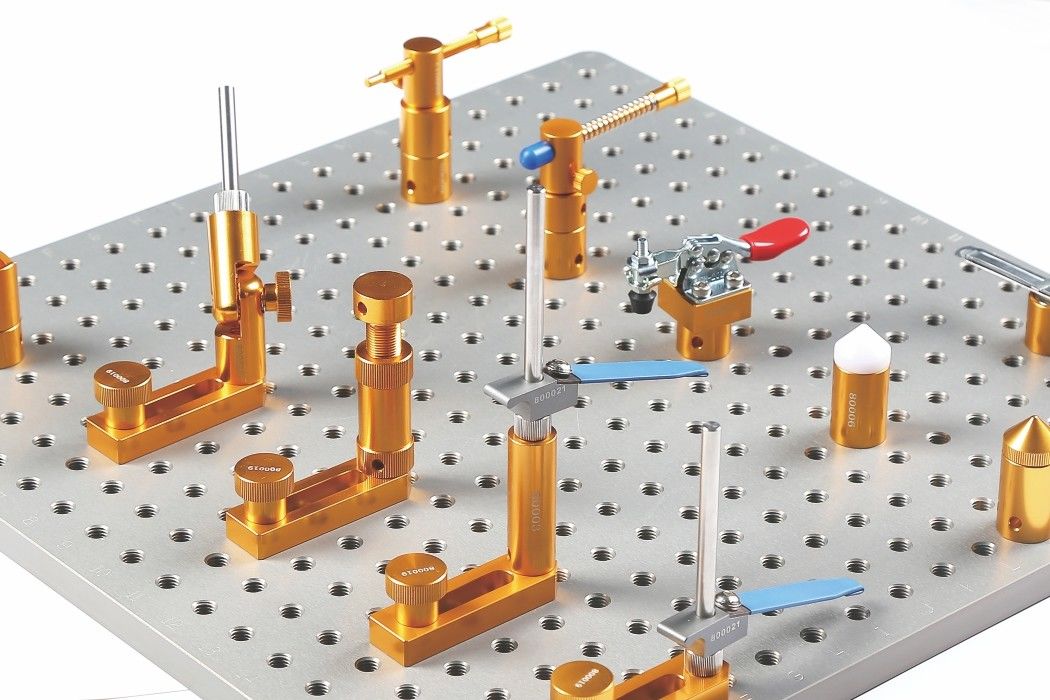

CMM 고정구 구성 요소
Flexfix 시리즈 고정구 구성 요소는 최소한의 힘으로 특수 공구 없이 부품을 단단히 고정하도록 설계되었으며, 모든 구성 요소는 지지, 클램핑 또는 누름을 포함한 다양한 기능을 갖습니다. 합리적인 설계로 측정 부품의 손상이나 변형을 방지할 수 있습니다. 이러한 유연한 구성 요소를 통해 사용자는 다양한 부품에 대해 다양한 유형의 고정 조합을 만들 수 있습니다. 또한 3D 측정의 명확한 프로브 경로를 쉽게 설정할 수 있습니다.

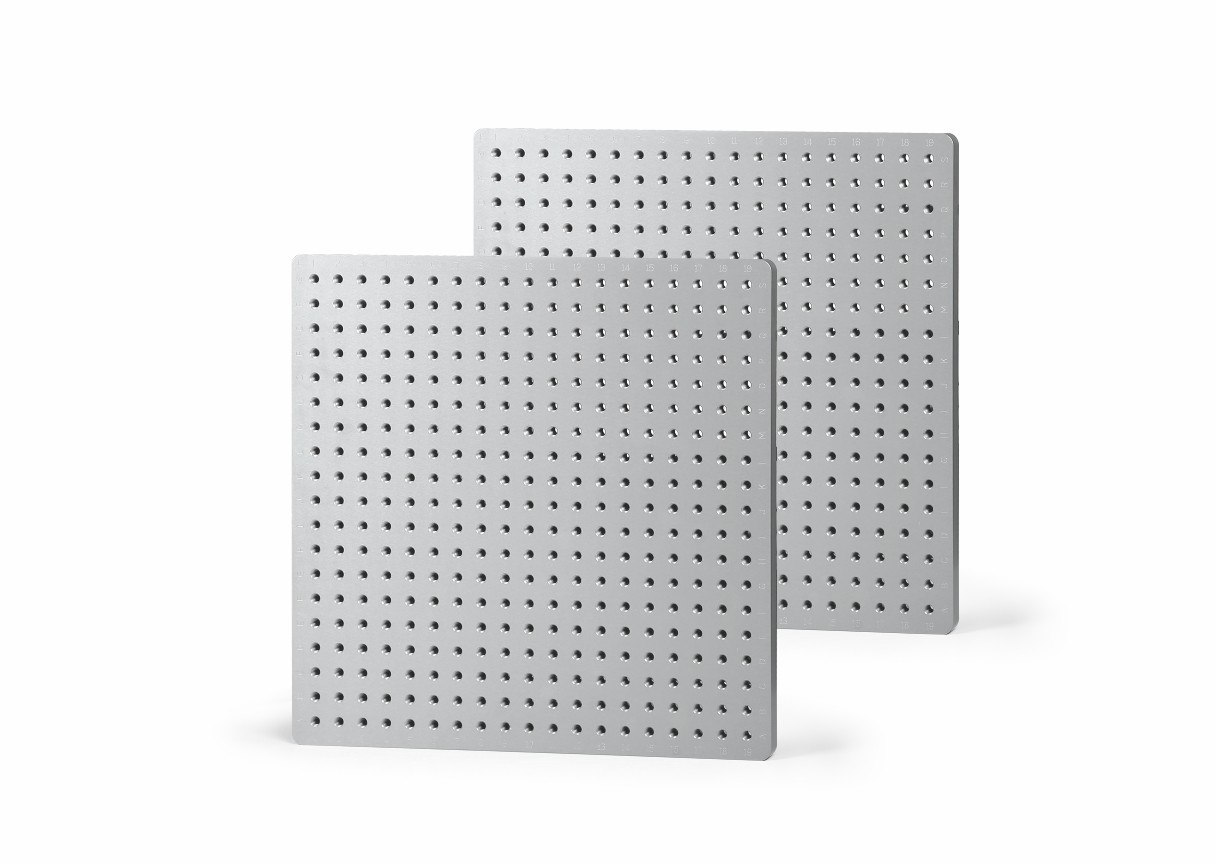

CMM 베이스 플레이트
Flexfix 시리즈 CMM 고정구에 대해 여러 크기의 베이스 플레이트를 사용할 수 있습니다. 이를 통해 다양한 크기의 CMM에 대한 광범위한 응용 분야를 지원하고 다양한 크기의 구성 요소 고정 요구 사항을 충족할 수 있습니다.
CMM 고정구 베이스 플레이트에는 CNC 가공, 정밀 연삭, 양극 산화 코팅 및 레이저 마킹을 포함한 복잡한 제조 공정이 필요하며, 이를 통해 플레이트의 정확성, 평탄도 및 신뢰성을 높일 수 있습니다. 또한 표준 크기 외에도 맞춤형 크기 및 나사산 구멍을 제공합니다.
고정 플레이트는 영숫자 격자 패턴을 제공하며 각 고정 구성 요소에는 부품 번호가 쉽게 표시됩니다. 이를 통해 사용자는 고정 구성 요소의 조립 및 위치를 기록하여 설정을 완전히 정의하고 문서화할 수 있으므로 후속 검사를 위해 동일한 설정을 빠르고 정확하게 재현할 수 있습니다.
400*300mm, M8 나사산 구멍
400*400mm, M8 나사산 구멍
500*500mm, M8 나사산 구멍
600*600mm, M8 나사산 구멍
기타 맞춤형 크기

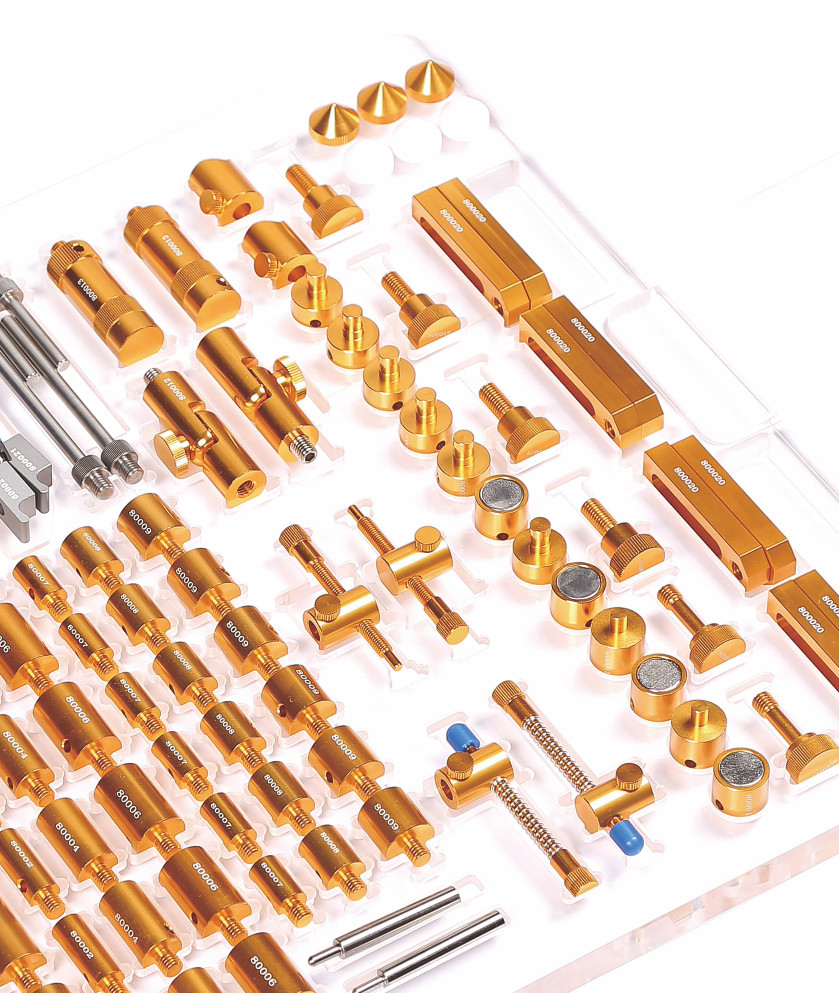

구성 요소 목록
|
항목
|
마크
|
수량
|
| 12*50mm 스탠드오프 | 80001 | 6 |
| 12*30mm 스탠드오프 | 80002 | 6 |
| 16*50mm 스탠드오프 | 80003 | 6 |
| 16*30mm 스탠드오프 | 80004 | 6 |
| 20*50mm 스탠드오프 | 80005 | 6 |
| 20*30mm 스탠드오프 | 80006 | 6 |
| 12*20mm 스탠드오프 | 80007 | 6 |
| 16*20mm 스탠드오프 | 80008 | 6 |
| 20*20mm 스탠드오프 | 80009 | 6 |
| 푸셔 클램프 | 800010 | 2 |
| 나사 푸셔 클램프 | 800011 | 2 |
| 조절 가능한 피벗 조인트 | 800012 | 2 |
| 조절 가능한 잭 스탠드 | 800013 | 2 |
| 자석 | 800014 | 4 |
| 핀 스탠드오프 | 800015 | 2 |
| 어댑터 | 800016 | 6 |
| 베이스 보드 나사 | 800017 | 2 |
| V 포스트 | 800018 | 2 |
| 나사 | 800019 | 4 |
| 조절 가능한 슬라이드 | 800020 | 8 |
| 텐션 클램프 | 800021 | 4 |
| 홀드 다운 클램프 | 800024 | 2 |
| 짧은 텐션 클램프 지지대 | 800022 | 2 |
| 긴 텐션 클램프 지지대 | 800023 | 2 |
| 원뿔 | 800025 | 3 |
| 나일론 원뿔 | 800026 | 3 |
| 스크루 드라이버 | 800027 | 2 |
