상품 이름: | 이미지 측정기 | 차원: | 1700*1200*1750 |
---|---|---|---|
측정 범위: | 600*500*300mm | 측정 정확도: | 3+L/200um |
반복성: | 3 | 리니어 스케일 결의안: | 0.1 um |
구동 시스템: | CNC 제어, 클로즈-루프 AC 서보 구동 장치, 조작장치, 마우스 또는 건반 조종 | 조명: | 5-ring,8-zoom |
하이 라이트: | 결의안 0.1 um 도형 인식 Instrument,25Kg 이미지 측정기,UNIMETRO 이미지 측정기 |

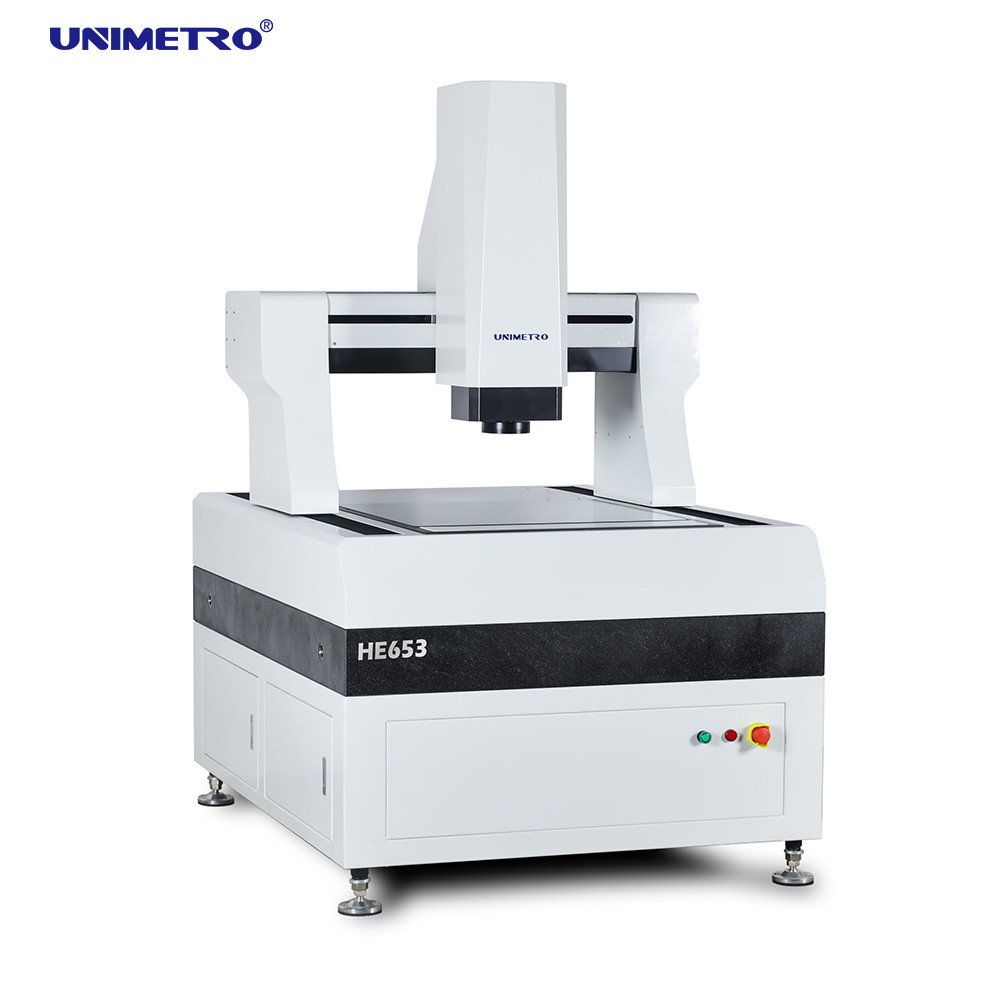

그 시리즈 갠트리 타입 전자동 이미지 측정기는 특별히 고정밀과 대규모 측정을 위해 설계됩니다. 그것은 고쳐진 측정 작업을 유지하기 위해 완전히 닫힌 모바일 브릿지 구조물을 채택합니다. 그것은 고정밀을 결합시킵니다고 효과적으로 다양한 상품의 기하학적 매개변수를 발견하도록 유기적으로 효율이 높습니다. 그것은 주로 다음과 같은 산업에서 사용됩니다 : PCB 회로판, 동장 적층판, 평평한 유리, 액정 모듈, 재료를 격리한 나이프 곰팡이, 정확성 박판 금속과 기타.
하드웨어 특징
>>가 가교 구조를 이동하는 전체 폐쇄 프레임을 채택했기로 측정 제조 공정에 있는 제품과 큰 베어링 캐패시티와 좋은 공연 성능이 결정했습니다.
구성
>> 오픈 그레이팅 통치자, 결의안 0.1 um,고 정밀도와 좋은 안정.
3D 측정을 위한 이미지 측정기 선택적 다중 센서

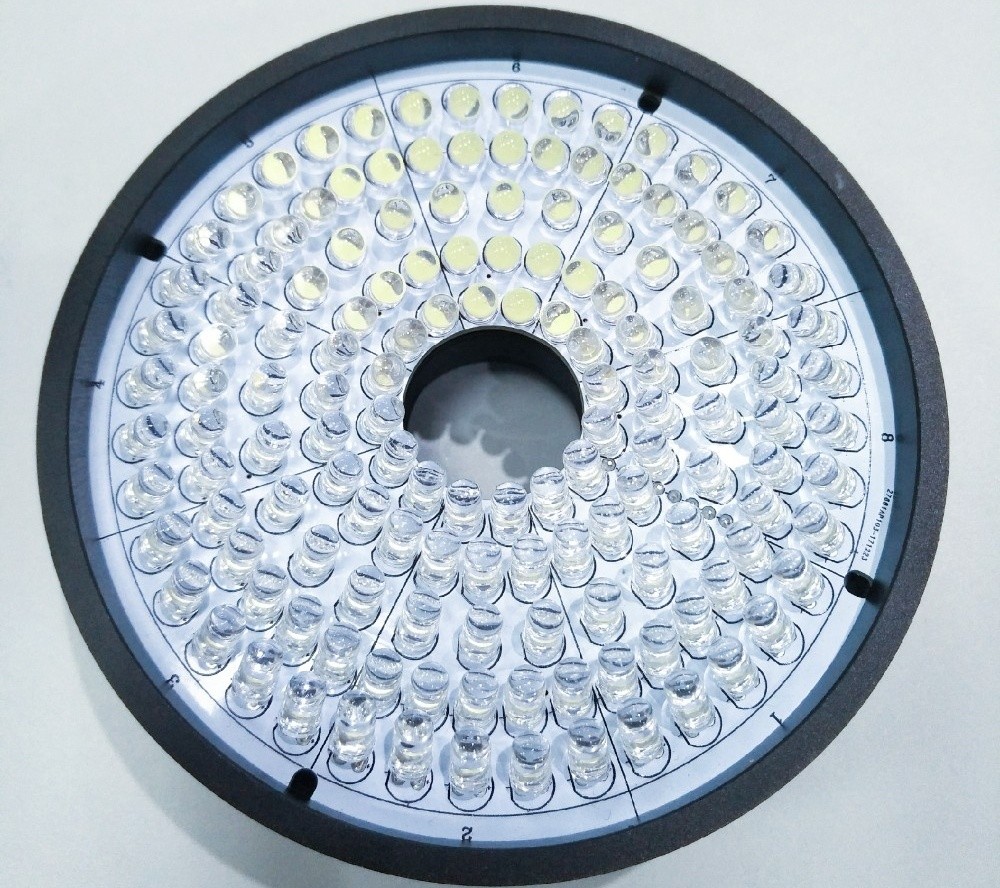

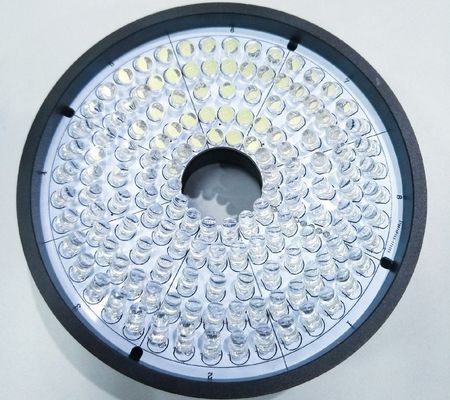

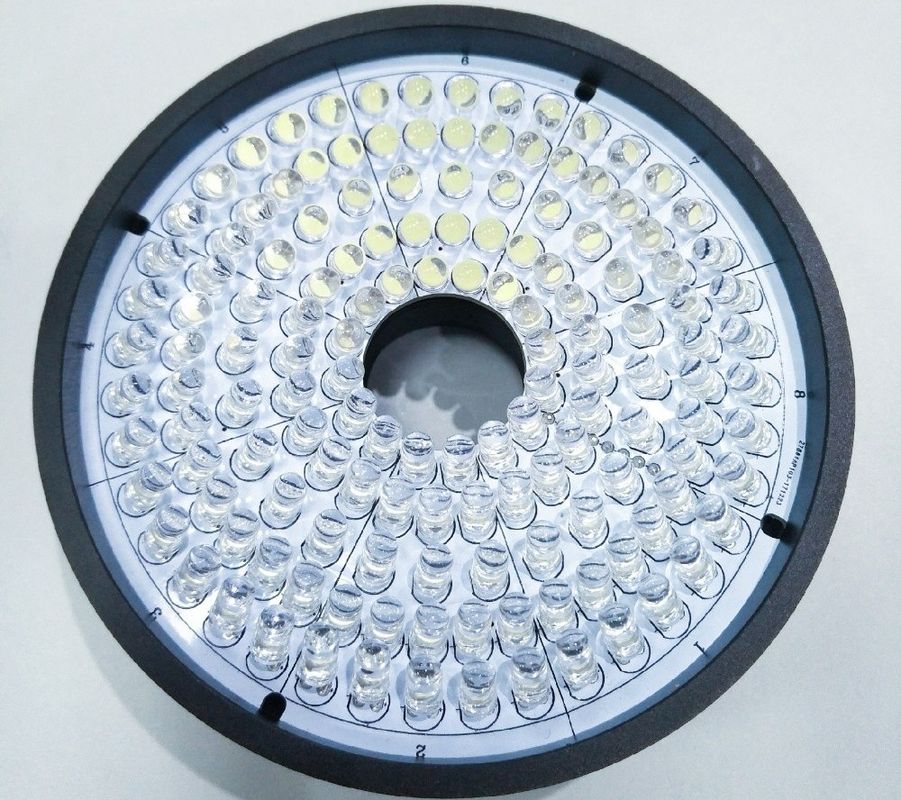

조명 :4/8/40 부문 LED 표면 링 빛 ; 48 부문 4 색 LED 환형 광원 ; 움직일 수 있는 4 색 LED 환형 광원렌즈 :매뉴얼 패어진 줌 렌즈 ; 자동차 줌 렌즈, 상호 동축 빛과 매뉴얼 패어진 줌 렌즈 ; 상호 동축 빛과 자동 줌 렌즈.
터치 프로브 :레니쇼 MCP 장비, 오류 측정 <>
레이저 센서 :키엔스 비접촉 레이저 센서 ; 백색광 측정 센서.
매개 변수
모델 | 그 652 | HE862 | HE1080 | HE1210 | HE1512 | HE1812 |
X,Y 여행(MM) | 500*600 | 600*800 | 800*1000 | 1000*1200 | 1200*1500 | 1200*1800 |
Z축 여행(MM) | 200 (고객들을 위한 요구조건에 따라 올려질 수 있습니다) |
|||||
부하 용량 | 대략. 35 킬로그램 |
|||||
차원 (밀리미터) | 1700*1180*1750 | 1700*1280*1750 | 1900*1480*1750 | 2100*1680*1750 | 2500*1880*1750 | 2700*1880*1750 |
중량(KG) | 1500 | 1800 | 2900 | 3200 | 4400 | 4800 |
결의안 | 0.5μm (선택을 위한 0.1um) |
|||||
카메라 | 2M HD 기가 디지털 카메라 | |||||
줌 렌즈 | 전문적 자동 줌 렌즈 줌 렌즈 확대 : 1~10X | |||||
화면 확대 | 18~195X 선택된 카메라, 그것의 확대의 다른 모델들에 따르 변할 것입니다 ; 실제 확대는 측정 데이터의 대상입니다) | |||||
FOV | 8.1~1.3mm (카메라와 렌즈의 다른 매칭 설계에 따르면, 시계가 따라서 변할 것이고 실제 시계가 측정 데이터의 대상입니다) | |||||
Accuracy* | ≤ (3+L/200)μm | |||||
조명 | 프로그램 가능한 5 벨소리 8 부문 LED 표면 조명 (40 부문 환형 광원, 상호 동축 빛, 선택을 위한 움직일 수 있는 복수색 환형 광원) |
회사 정보
우리의 Client&Agent
FAQ |
---|
Q1 : 공장 또는 무역 업체입니까 ? |
A1 : 우리는 공장과 24 시간 후에 당신에게 가장 빠른 응답을 주는 것 입니다. |
Q2 : 주로 불확실한 당신의 회사가 무엇입니까? |
A2 : 우리는 주로 있고 비전 길이 측정기, 자리표 측정기, CMM&VMM 피스처셋크를 생산합니다. |
Q3 : 적절한 상술을 선택하는 방법? |
A3 : 당신이 우리에게 측정될 제품의 다양성과 크기를 말하는 한 우리의 프로팀은 당신에게 충고할 것입니다 적당한 상술의 측정기의. |
Q4 : 당신은 주문 제작된 서비스를 받아들입니까? |
A4 : 확신하세요! 우리는 전형적 기계뿐 아니라, 고객의 요구에 맞춤화된 기계를 제공할 수 있습니다. |
Q5 : 보증 기간은 얼마나 되나요? |
A5 : 우리의 제품 보증서 기간은 1년입니다. 우리의 제품 품질은 매우 안정적이고 우리가 가지고 있습니다 약간의 파손 가능 부분을 상당히 개선했습니다. 당신은 우리의 제품 품질에 안심하고 있을 수 있습니다. |
