폐쇄 고리 서보 모터와 큰 비전 측정 기계

기본 정보
원래 장소: 중국
브랜드 이름: UNIMETRO
인증: CE,ISO
모델 번호:
최소 주문 수량: 1
가격: Discussible
포장 세부 사항: 나무 상자
배달 시간: 20~25days
지불 조건: L/C (신용장), 전신환
공급 능력: 10
상세 정보
상품 이름: 비전 측정 장치 차원: 1900*1480*1750mm
측정 범위: 800*1000*200mm 측정 정확도: 3+L/200um
반복성: 3 um 리니어 스케일 결의안: 0.1 um
구동 시스템: CNC 제어, 클로즈-루프 AC 서보 구동 장치, 조작장치, 마우스 또는 건반 조종 조명: 프로그램 가능한 8 부문 LED 벨소리 광 병렬 LED 윤곽 빛
하이 라이트:

큰 비전 측정 기계

,

폐쇄 고리와 비전 측정 기계

,

비전 측정 기계 서보 모터


제품 설명

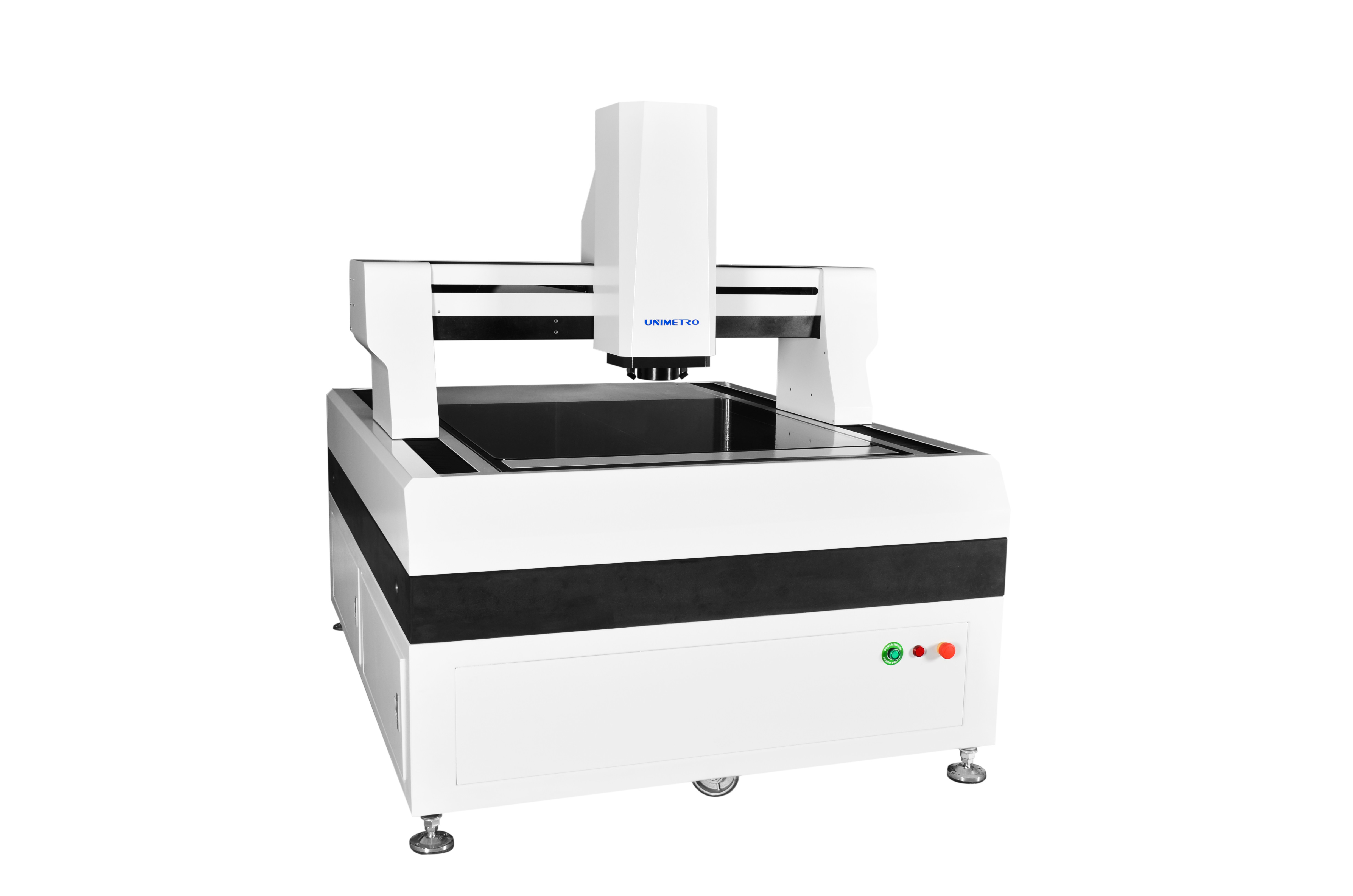

폐쇄 고리 서보 모터와 큰 크기 비전 측정 장치



그 일련의 효율이 높은 큰 크기 비전 측정 장치는 특별히 고정밀과 대규모 측정을 위해 설계됩니다. 그것은 고쳐진 측정 작업을 유지하기 위해 완전히 닫힌 모바일 브릿지 구조물을 채택합니다. 그것은 고정밀을 결합시킵니다고 효과적으로 다양한 상품의 기하학적 매개변수를 발견하도록 유기적으로 효율이 높습니다. 요즈음, 그것은 PCB 회로판, 동장 적층판, 평평한 유리, 액정 모듈, 재료를 격리한 칼 곰팡이, 정확성 박판 금속과 다른 산업에서 주로 사용됩니다.





데스크리션

비전 측정 장치 높은 강성 구조 설계
>> 가교 구조를 이동하는 전체 폐쇄 프레임은 채택됩니다, 측정 제조 공정에 있는 제품이 고쳐집니다, 베어링 캐패시티가 크고 이동 성능이 좋습니다.
>>는 고강도와고 정밀도 기계적인 구조를 보증하기 위해 유한 요소 분석 기술을 기계설계에 도입합니다.
>> 학년 000 그래니트 베이스, 고강도, 부식 저항성과 좋은 안정성.
오래가고 아름다운 >> 알루미늄 산화물 표면 치료 작업대, 빠르고 탄력적 동작 결정.

비전 측정 장치고 정밀도 구성
>> 레니쇼 오픈 그레이팅 통치자, 결의안 0.5 um,고 정밀도와 좋은 안정.
>> 정밀 선형 가이드 레일, 그라인더의 볼 스크류와 AC 서보 모터는 기계 시스템의 위치 결정 정밀도의 안정을 보장합니다.
>> 2M 화소 고화질 컬러 기가 디지털 카메라는 명백한 관찰과 안정적인 측정을 위한 요구조건을 충족시킵니다.
>> 6.5x 고화질 광학렌즈, 정확한 자동적 줌, 한 화소 수정.
>> 프로그램 가능한 벨소리 8 구역 LED 면광원 5명, 전송 평행한 LED 윤곽 조명 공급원 시스템, 지적 256 수준 명도 조정.
>> 가득 찬 주축 CNC는 제어됩니다, AC 풀 클로즈드 루프 서보 모터가 운전합니다.





매개 변수

모델

그 652

HE862

HE1080

HE1210

HE1512

HE1812

X,Y 여행(MM)

500*600

600*800

800*1000

1000*1200

1200*1500

1200*1800

Z축 여행(MM)

200 (고객들을 위한 요구조건에 따라 올려질 수 있습니다)

부하 용량

대략. 35 킬로그램

차원 (밀리미터)

1700*1180*1750

1700*1280*1750

1900*1480*1750

2100*1680*1750

2500*1880*1750

2700*1880*1750

중량(KG)

1500

1800

2900

3200

4400

4800

결의안

0.5μm (선택을 위한 0.1um)

카메라

2M HD 기가 디지털 카메라

줌 렌즈

전문적 자동 줌 렌즈 줌 렌즈 확대 : 1~10X

화면 확대

18~195X 선택된 카메라, 그것의 확대의 다른 모델들에 따르 변할 것입니다 ; 실제 확대는 측정 데이터의 대상입니다)

FOV

8.1~1.3mm (카메라와 렌즈의 다른 매칭 설계에 따르면, 시계가 따라서 변할 것이고 실제 시계가 측정 데이터의 대상입니다)

Accuracy*

≤ (3+L/200)μm

조명

프로그램 가능한 5 벨소리 8 부문 LED 표면 조명 (40 부문 환형 광원, 상호 동축 빛, 선택을 위한 움직일 수 있는 복수색 환형 광원)






회사 정보

시각적 측정 기계
시각적 측정 기계
시각적 측정 기계
시각적 측정 기계

우리의 Client&Agent

 시각적 측정 기계
시각적 측정 기계
FAQ
시각적 측정 기계  Q1 : 공장 또는 무역 업체입니까 ?
시각적 측정 기계  A1 : 우리는 공장과 24 시간 후에 당신에게 가장 빠른 응답을 주는 것 입니다.
시각적 측정 기계  Q2 : 주로 불확실한 당신의 회사가 무엇입니까?
시각적 측정 기계  A2 : 우리는 주로 있고 비전 길이 측정기, 자리표 측정기, CMM&VMM 피스처셋크를 생산합니다.
시각적 측정 기계  Q3 : 적절한 상술을 선택하는 방법?
시각적 측정 기계  A3 : 당신이 우리에게 측정될 제품의 다양성과 크기를 말하는 한 우리의 프로팀은 당신에게 충고할 것입니다 적당한 상술의 측정기의.
시각적 측정 기계  Q4 : 당신은 주문 제작된 서비스를 받아들입니까?
시각적 측정 기계  A4 : 확신하세요! 우리는 전형적 기계뿐 아니라, 고객의 요구에 맞춤화된 기계를 제공할 수 있습니다.
시각적 측정 기계  Q5 : 보증 기간은 얼마나 되나요?
시각적 측정 기계  A5 : 우리의 제품 보증서 기간은 1년입니다. 우리의 제품 품질은 매우 안정적이고 우리가 가지고 있습니다
약간의 파손 가능 부분을 상당히 개선했습니다. 당신은 우리의 제품 품질에 안심하고 있을 수 있습니다.
