운전된 곰팽이 검사 시각적 측정 시스템 자동 측정 CNC

곰팽이 검사 시각적 측정 시스템 자동 메아우스링

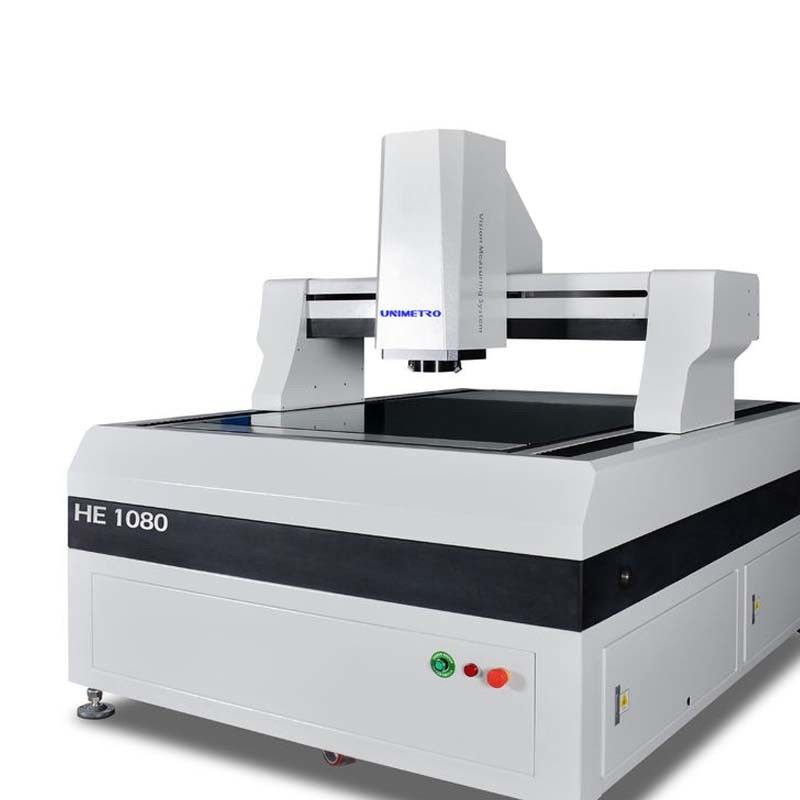

HE 시리즈 고정밀도 갠트리 타입 시각적 측정 시스템은 고정밀도와 고효율을 결합시키고 부분의 다른 종류의 기하학적인, 요소를 위해 고속도 측정을 제공합니다. HE 시리즈는 넓게 안에 사용되고 PCB, 동장 적층판, 패드 유리, LCD 모듈과 전기 절연체 등으로서 산업과 제품을 다릅니다.

유한 요소 해석은 HE 시리즈의 설계 프로세스에 도입되고 고강도와 정확한 기계적인 구조를 보증합니다.기계 베이스는 단순한 폐쇄 프레임 이동형 브리지 형 구조를 사용하고 있고, 높은 로딩 용량과 최고 이동 성능을 제공합니다.





특징

>> 움직일 수 있는 가교 구조와 제조 공정에 있는 제품은 고쳐집니달 때 측정 ;
>> 네 주축 CNC 완전 자동 폐-루프 제어, 완전 자동 측정 ;
>> 000 등급 그래니트 베이스와 안정적이고 믿을 만한 빔 ;
0.1 um,고 정밀도와 좋은 안정의 해결과 >> 오픈 그레이팅 통치자 ;
>> 등급 볼 스크류와 파나소닉 AC 서보 모터를 부순 정밀 선형 가이드 레일은 기계 모션 시스템의 위치 결정 정밀도의 안정을 보장합니다 ;
명백한 관찰과 안정적인 측정의 그 요구를 만족시키기 위한 >> 고해상도 컬러 카메라 ;
>> 6.5x 연속적인 자동적 줌 렌즈, 정확한 자동적 줌, 한 화소 수정은 충분히 있습니다 ;
>> 프로그램 가능한 벨소리 8 구역 LED 면광원 5명과 전송 평행한 LED 윤곽 조명 공급원 시스템은 지적으로 256번 수준 명도 조정을 실현할 수 있습니다 ;
>> 수입된 콘택트 프로브는 3D 측정을 실현하기 위해 구성됩니다 ;
>> 독립적 저작 재산권과 Immeasuring4.2 자동 이미지 측정 소프트웨어는 기준으로서 제공되며, 그것이 사용하도록 강력하고 쉽습니다 ;





매개 변수

모델	그 652	HE862	HE1080	HE1210	HE1512	HE1812
X,Y 여행(MM)	500*600	600*800	800*1000	1000*1200	1200*1500	1200*1800
Z축 여행(MM)	200 (고객들을 위한 요구조건에 따라 올려질 수 있습니다)
부하 용량	대략. 35 킬로그램
차원 (밀리미터)	1700*1180*1750	1700*1280*1750	1900*1480*1750	2100*1680*1750	2500*1880*1750	2700*1880*1750
중량(KG)	1500	1800	2900	3200	4400	4800
결의안	0.5μm (선택을 위한 0.1um)
	카메라	2M HD 기가 디지털 카메라
	줌 렌즈	전문적 자동 줌 렌즈 줌 렌즈 확대 : 1~10X
	화면 확대	18~195X 선택된 카메라, 그것의 확대의 다른 모델들에 따르 변할 것입니다 ; 실제 확대는 측정 데이터의 대상입니다)
	FOV	8.1~1.3mm (카메라와 렌즈의 다른 매칭 설계에 따르면, 시계가 따라서 변할 것이고 실제 시계가 측정 데이터의 대상입니다)
	Accuracy*	≤ (3+L/200)μm
조명	프로그램 가능한 5 벨소리 8 부문 LED 표면 조명 (40 부문 환형 광원, 상호 동축 빛, 선택을 위한 움직일 수 있는 복수색 환형 광원)
