모델: | 기초 | 상품 이름: | 작은 묶음 감사를 위한 완전한 사용설명서 비전 측정 장치 |
---|---|---|---|
반복성: | 2.5 um | 정확도: | 2.5+L/100um |
리니어 스케일 결의안: | 0.5 um | 측정 모드: | 완전한 사용설명서 |
지원: | OEM, ODM은 특화합니다 | 애플리케이션: | 금속, 사출 플라스틱, 기어, 모바일 피하노에 부품, 등. |
하이 라이트: | 완전한 사용설명서 비전 측정 기계,3대 주축 비전 측정 기계,OEM 비전 측정 기계 |

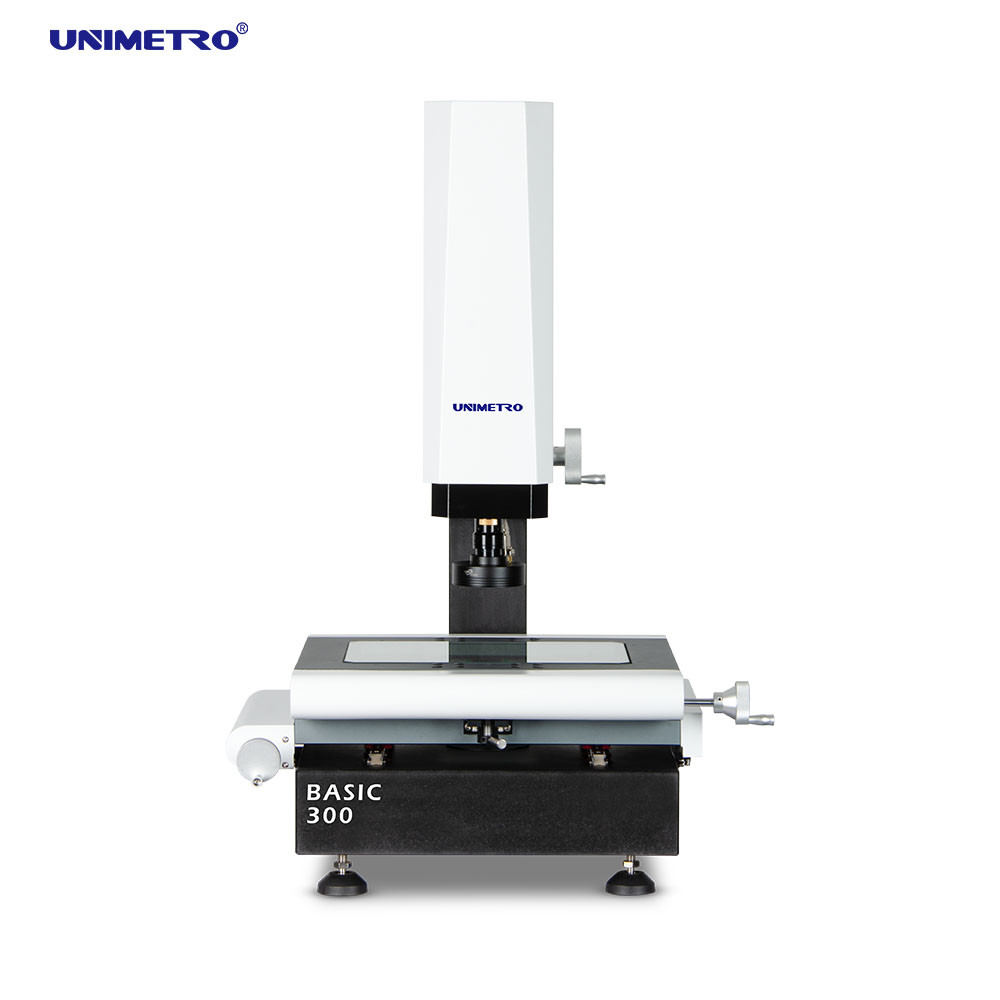

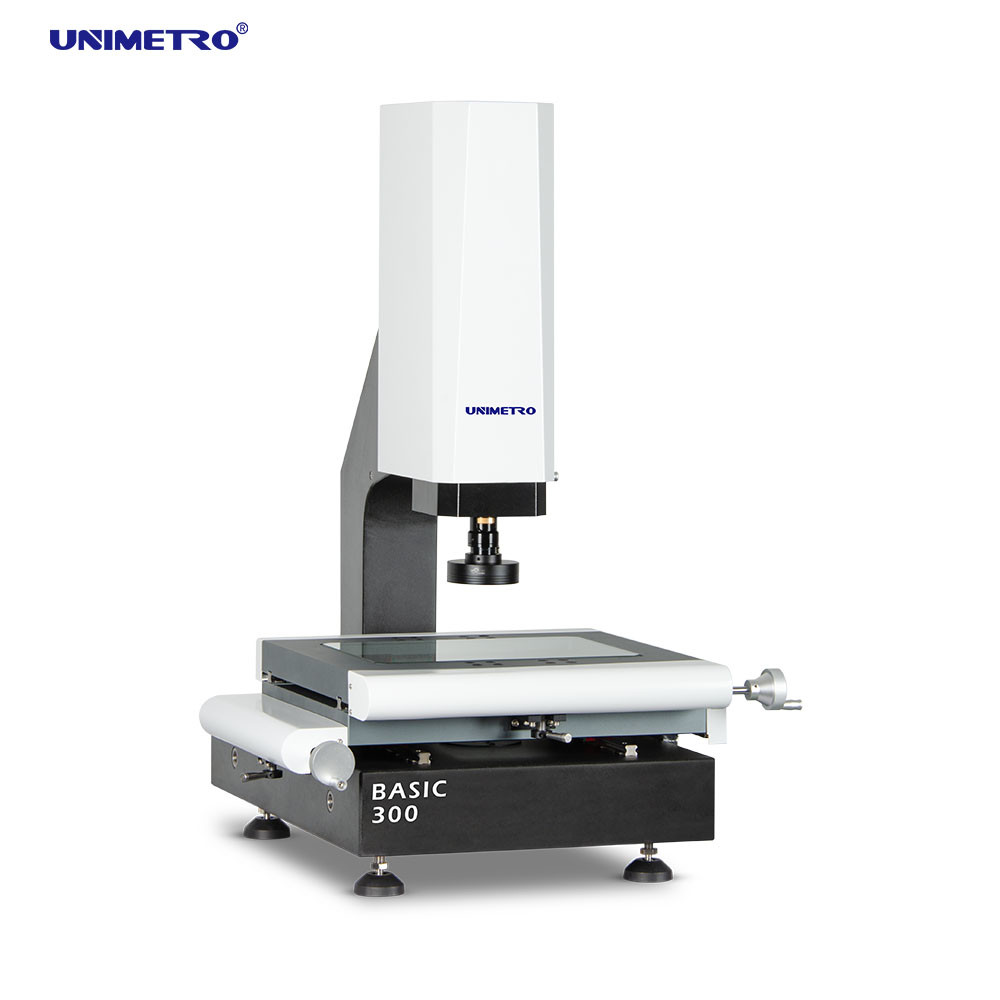

소규모 배치 검사를 위한 완전 수동 비전 측정 시스템
기술하다
BASIC 시리즈 비전 측정기는 정확한 부품을 생산하는 대부분의 공장에서 가장 보편적인 모델인 UNIMETRO에서 설계 및 개발되었습니다.소량 샘플 측정 응용 프로그램에 적합합니다.사용자 친화적인 소프트웨어를 통한 3축 수동 제어를 통해 작업자는 매우 짧은 시간에 기계 사용을 관리할 수 있습니다.
매개변수
모델 | 베이직 200 | 베이직 300 | 베이직 400 | 베이직 500 | |
치수(mm)(L*W*H) | 550*540*930 | 600*740*980 | 700*840*980 | 800*940*980 | |
측정 범위(mm)(X*Y*Z) | 200*100*150 | 300*200*200 | 400*300*200 | 500*400*200 | |
측정 정확도(μm) | 2.5+L/100 | 2.5+L/100 | 2.5+L/100 | 3+L/100 | |
반복성(μm) | 2.5 | 2.5 | 2.5 | 삼 | |
무게(kg) | 140kg | 190kg | 240kg | 290kg | |
이미지 및 측정 | CCD | 120만 화소 HD 디지털 카메라 | |||
렌즈 | 확대 신호 피드백 센서가 있는 0.7-4.5X 수동 움푹 들어간 줌 렌즈 | ||||
확대 | 18-195X (참고용입니다. 카메라와 렌즈에 따라 배율이 달라집니다. ) | ||||
시야 | 8.1~1.3mm | ||||
작동 거리 | 80mm | ||||
선형 스케일 분해능 | 0.5μm(옵션의 경우 0.1μm) | ||||
운전 시스템 | X,Y,Z축 수동 제어 | ||||
조명 | 프로그래밍 가능한 4개 섹션 LED 링 표면 조명, 병렬 LED 윤곽 조명, 8개 섹션 LED 링 조명, 동축, 옵션용 |
* L은 측정길이(mm), Z축의 기계적 정확도, 초점 정확도는
공작물의 표면.
* 배율은 대략적인 값이며, 모니터의 치수 및 해상도와 관련이 있습니다.
* 시야(mm) = (대각선*수평*수직)
* 0.5X 또는 2X 대물렌즈는 선택 사항이며 이미지 확대를 실현합니다: 13X~86X 또는 52X~344X.
특징
1. 화강암 기초 및 기둥, 우수한 안정성;
회사 정보
우리의 클라이언트 및 에이전트
자주하는 질문 |
---|
Q1: 당신은 공장 또는 무역 회사입니까? |
A1: 우리는 공장이며 24시간 이내에 가장 빠른 답변을 제공합니다. |
Q2: 귀하의 회사는 주로 어디에 있습니까? |
A2: 우리는 주로 비전 측정기, 좌표 측정기, CMM&VMM 설비 등을 생산하고 있습니다. |
Q3: 적절한 사양을 선택하는 방법은 무엇입니까? |
A3: 측정할 제품의 다양성과 크기를 알려주면 전문 팀에서 적절한 사양의 측정기를 조언해 드립니다. |
Q4: 맞춤형 서비스를 수락합니까? |
A4: 꼭!일반 기계뿐만 아니라 고객의 요구에 맞춘 기계도 제공할 수 있습니다. |
Q5: 보증 기간은 어떻게 됩니까? |
A5: 당사 제품 보증 기간은 1년입니다.우리의 제품 품질은 매우 안정적이며 우리는 깨지기 쉬운 부분이 많이 개선되었습니다.당신은 우리의 제품 품질을 안심할 수 있습니다. |
