상품 이름: | OEM ODM 서비스를 가진 고정확도 공구 검사 기계 | 모델: | 레인저600 |
---|---|---|---|
애플리케이션: | 수직형, 테이퍼형, 커터 헤드, 특수형 칼 | 품질보증서: | 12개월 |
선형 스케일 해상도: | 0.1 um | 방식: | 수동 자동 |
작업 거리: | 90 밀리미터 | 서비스: | OEM, ODM |
하이 라이트: | OEM 도구 정밀 검사 시스템,고정밀도 도구 정밀 검사 시스템,ODM 도구 정밀 검사 시스템 |
데스크리션

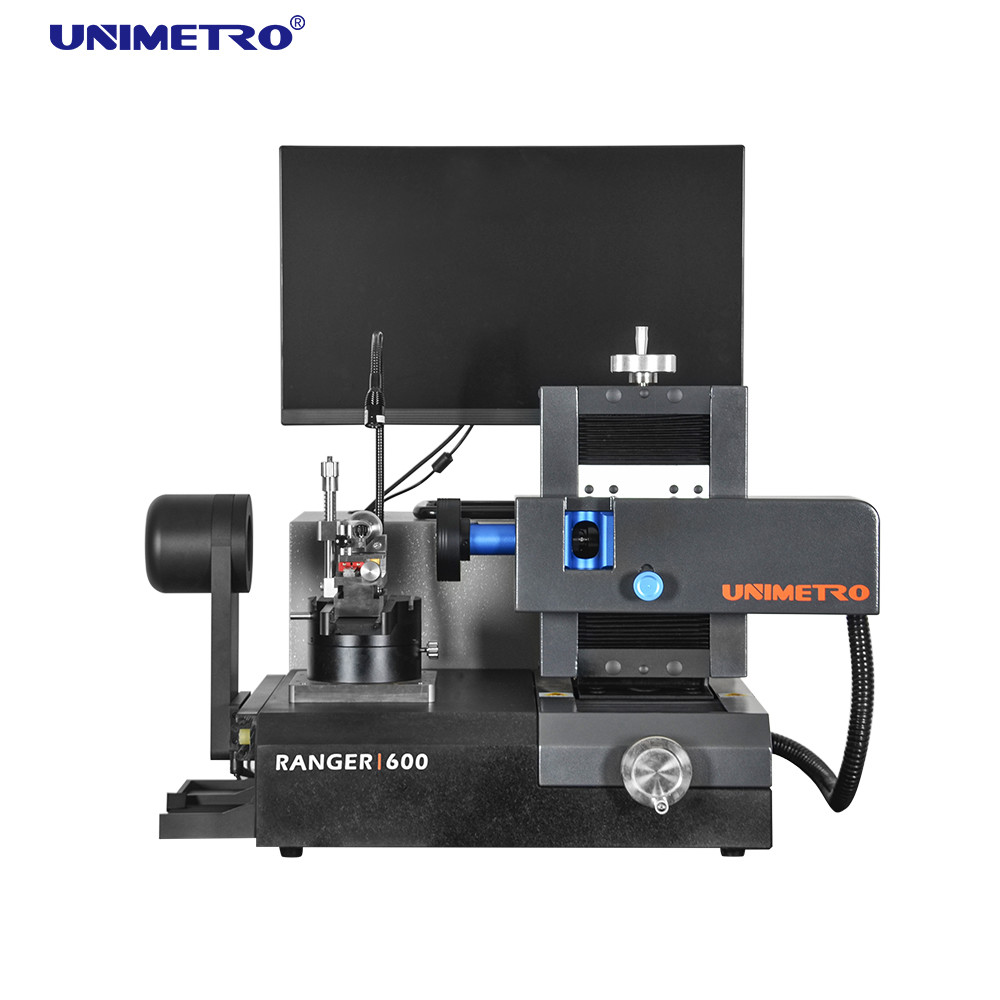

UNIMETRO RANGER600 도구 정밀 검사 시스템은 커터들과 반대를 분쇄하는 훈련을 위한 만능 측정기고 탄력적 조명 시스템 하에 송곳입니다. 콤팩트 디자인과 큰 안정성의 덕택으로, RANGER600은, 점검을 받, 도량형학 공간에서 또는 직접적으로 생산에서 사용될 수 있습니다.
매개 변수
상품 이름 |
상이한 모양 절삭 공구류를 위한 다중 기능 도구 정밀검사 기계 |
|||||
모델 |
산림 감시원 600 |
|||||
x 축 교통 |
80 밀리미터 |
|||||
Y 축 교통 |
60 밀리미터 |
|||||
Z 축 측정 범위 |
60 밀리미터 |
|||||
맥스 공구 직경 |
20 밀리미터 (선택적 30 밀리미터) |
|||||
맥스 공구장 |
200 밀리미터 (선택적 350 밀리미터) |
|||||
작업 거리 |
90 밀리미터 |
|||||
렌즈 |
0.7X-4.5X 패어진 줌 렌즈 |
|||||
카메라 |
5MP HD 카메라 |
|||||
리니어 스케일 결의안 |
0.1 um |
|||||
확대 |
12.6X-79.2X/25.2X-158.4X(optional) |
|||||
지상 시계 |
(선택적인) 27*20mm-43*33mm/13.5*10mm-2.3*1.6mm |
|||||
정확도 |
X ~ Y, (2.5 + L / 100)μm, L는 측정한 길이입니다 |
|||||
PC |
24 " LCD 모니터로, 윈도우 10 OS |
|||||
조광 시스템 |
8 부문 LED는 가벼운, 윤곽 빛과 탄력적 보조 광, 모든 소프트웨어 제어와 프로그램 가능하게 울립니다. |
|||||
입력 포맷 |
데이터 교환 방식 파일 |
|||||
출력 형식 |
데이터 교환 방식, 뛰어납니다 |
부속물
자유 각도 보조 광 콘투어 광 모듈
광도 조절이 가능한 추가적 빛은 신축 아암에 이용 가능합니다. 그것이 사용자들이 지역 개선된 이미지를 얻도록 돕습니다. |
이것은 도구의 윤곽을 측정할 때 물체의 베스트 이미지와 예리한 모서리가 사용자에게 보는 x-축 방향 제안을 따라 움직일 수 있습니다. |

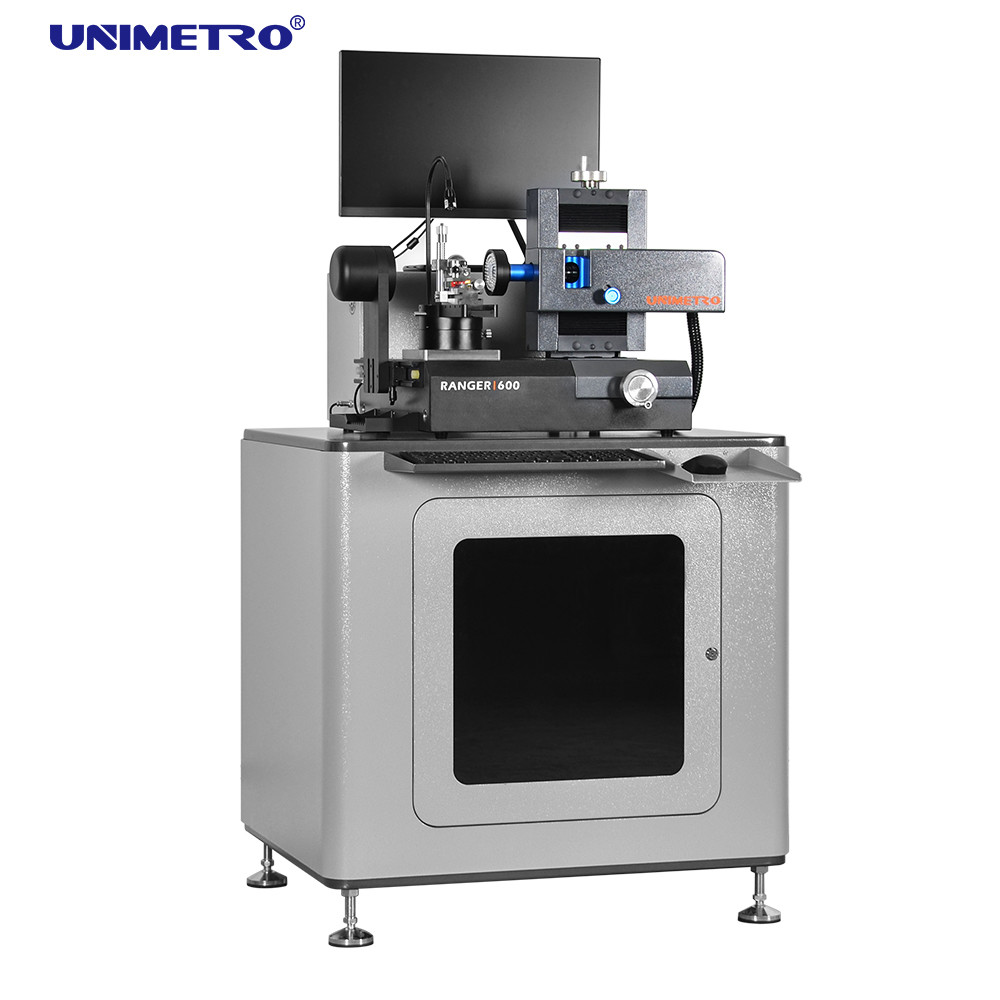

베이스 테이블 도구 거치대
물질과 도구의 실용적이고 오픈 뷰 저장 보관 장소와 단단한 서 있는 작업장. |
|
특징
1. 최신 설계
>Ergonomic 설계와 고체 구성.
>HD는 캡처링과 디스플레이 결합을 상상합니다, 또한 현미경 배율 수준이 선택적입니다.
쉬운 도구 보유와 정렬을 위한 >Stable과 정확한 V 블럭.
0 도와 90 도의 >Mechanical 고정된 측정 각도는 로터리 스테이지에 이용 가능합니다.
>High 정확도 부호기는 회전 테이블 내장되고 사용자들을 위한 정밀한 각도 위치를 제공합니다.
또한 윤곽 조명과 표준 기능을 위한 자유 각도 보조 광을 포함하여 >Multiple은 표면 조명을 위한 프로그램 가능한 LED 환형 광원을 구분합니다.
>SMARTOOL 측정 소프트웨어는 절삭 공구류를 위한 특별한 측정 기능을 제공합니다.
>Automatic 에지 검출, 레티클, CAD 요소 비교 기능과 빠른 각도 측정은 이용 가능합니다.
2. 다중 각도 측정
더 빠르고 관측 과정 동안 정확한 도구 각도 위치를 위해, RANGER600의 회전 테이블은 2 기계적 고정 각도, 0 도와 90 도를 제공합니다. 0명의 각도 위치 사용자들에 전방 각도, 기타 등등이 공구 끝단, 공구 끝단 - 중심 샤프트, 공구 끝단을 - 측정할 수 있습니다. 그리고 90 도 자리는 나사각, 굴대 전방 각도, 첫번째 후방 각, 두번째 후방 각과 틸팅 엣지 각, 기타 등등이 가능합니다.
0 급 45 도 90 도
