큰 여행과 한 개의 프레임 3D CMM 자리표 측정기

제품 개요

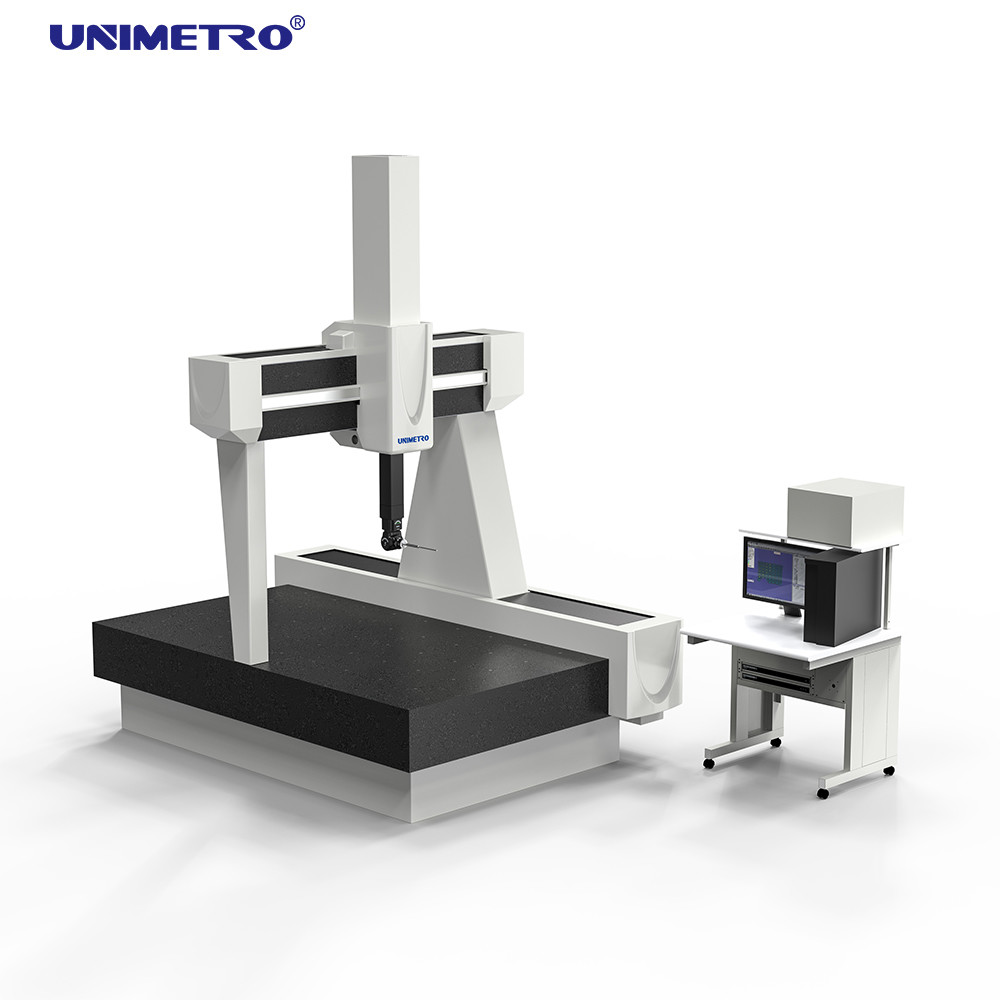

"Krypton"은 고유한 일방적인 높은 디자인을 가진 고정밀, 고신뢰성, 대규모 3좌표 측정기입니다.범용 모듈식 설계 개념을 기반으로 모든 종류의 3차원 측정기에 대한 높은 신뢰성을 보장하고 유지 보수가 용이합니다.이 모델의 다양한 사양의 3좌표 측정기는 지면 아래에 설치할 수 있는 10m 이상의 확장 레일을 포함합니다.3 좌표 측정기의 Krypton 시리즈는 터치 전송 디지털 프로브 측정, 연속 접촉 아날로그 프로브 스캐닝 및 레이저 프로브 스캐닝을 포함한 다양한 측정 방법을 지원합니다. -폼 부품.

기술적인 매개변수

일반적인 응용

· 항공 부품 및 구조 부품
· 대형 기어
· 발전소용 대형 증기터빈
· 선박용 엔진 및 프로펠러
· 기차 부품

특징

TELElevated Rail 구조 - 정확도가 안정적이고 크게 향상되었습니다.
3좌표 측정기에 편측 고가교 유형을 사용하면 아베 오차가 크게 줄어들고 정확도가 높아지며 안정성도 크게 향상됩니다.
T3축 가이드웨이 완전 밀폐, 모든 화강암 재질:
우리는 모든 기계에 밀폐형 가이드 레일을 장착하여 외부 먼지 침식으로 인한 트랙 손상을 방지하고 오염 및 온도로부터 보호합니다.이것은 열악한 환경에서 특히 중요합니다.세 축 모두 화강암으로 만들어져 부식에 강하고 열팽창 계수가 정확히 동일하므로 정확도가 더 높습니다!

소프트웨어

Rational - DMIS는 새로 개발된 대규모 통합 3D 측정 소프트웨어 패키지입니다.소프트웨어의 쉬운 학습과 사용을 위한 초보자와 소프트웨어의 기능에 대한 고급 사용자의 요구 사항을 고려한 소프트웨어의 개발 및 설계 외에도 더 중요한 것은 CMM 측정 소프트웨어의 모델이 됩니다. 표준화.
Rational DMIS 프로그램은 소위 "DMIS 지원"(커널은 DMIS가 아님)과 완전히 다른 DMIS 버전 5.0까지 전체 및 기본 DMIS 커널로 설계되었습니다.우리 모두 알다시피 DMIS는 ISO 표준(ISO 22093:2003)이 되었습니다.
