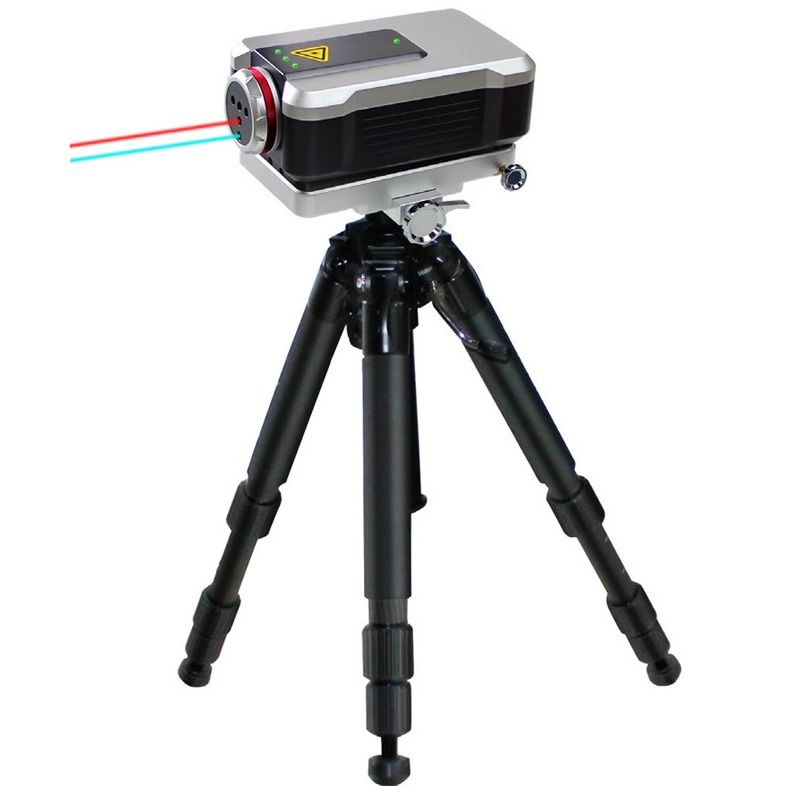

0.05ppm 정밀도와 1nm 분해능을 갖춘 레이저 간섭계 측정 시스템

레이저 인터페로미터 (Laser interferometer) 는 고정밀, 고 민감도 측정 방법으로 인식되며, 빛의 파장을 기준으로 사용하며, 고급 제조 분야에서 널리 사용됩니다.SJ6000 레이저 인터페로미터 시스템은 미국 공급업체에서 고주파 헬륨-네온 레이저 발전기를 통합했습니다., 고정밀 환경 보상 모듈, 고급 레이저 간섭 신호 처리, 고성능 컴퓨터 제어 시스템

레이저 듀얼 길이 모드 및 기하학적 매개 변수 간섭 광 경로 설계의 열 주파수 안정화 기술을 활용하여, SJ6000은 장기적으로 안정적이고 높은 정밀도를 제공합니다 (0.05ppm) 레이저 출력 빠른 (약 6분) 강력한 반 간섭 성능. 다른 프리즘 모듈을 통해 선형성, 각도, 직성, 평면성,수직성, 그리고 동적 특성을 분석합니다.

• 고정도 측정:레이저 인터페로메트리 기술을 사용하여 나노 스케일까지 해상도; 고 정밀 환경 보상 환경 온도, 압력, 습도,그리고 재료 온도레이저 열 주파수 안정화는 장기 주파수 안정성을 보장합니다. 분리 된 인터페로스코프 디자인은 열 왜곡을 방지하고 간섭 광 경로 안정성을 보장합니다.
• 포괄적인 측정 능력:선형성, 각도, 직선성, 수직성 및 기타 기하학적 매개 변수를 측정합니다. CNC 기계 도구의 가이드 레일의 선형 위치 정확성 및 반복 위치 정확성을 측정합니다.,좌표 측정 기계 및 기타 정밀 운동 장비; 길잡이 철도의 피치 각도, 스윙 각도, 수직성 및 직선을 측정합니다. 도구 기계의 회전 축을 캘리브레이트합니다.
• 자동 보상:시스템은 자동으로 사용자 설정에 따라 기계 도구 캘리브레이션에 대한 오류 보상 테이블을 생성합니다.
• 동적 분석:동적 측정 (진동 시간 곡선, 속도 시간 곡선, 가속 시간 곡선), 기계 도구의 진동 테스트를 위한 진폭 측정 및 주파수 분석공구 나사들의 역학적 특성, 드라이브 시스템의 반응 특성 및 안내 레일의 동적 특성.
• 내장된 표준:국내 및 국제 표준 (GB, ISO, BS, ANSI, DIN, JIS) 을 포함합니다.시스템 분석 및 관련 표준에 따라 데이터를 처리하고 대응 차트 및 데이터와 함께 테스트 보고서를 생성.
• 환경 매개 변수 획득자동으로 환경 온도, 재료 온도, 습도 및 대기 압력 매개 변수를 획득; 환경 보상 수동 또는 자동으로 설정 될 수 있습니다.
• 데이터베이스 관리:물체 유형, 시험 기관, 제조 번호, 검사원, 제출된 기관, 장비 번호에 따라 질의 기능을 가진 측정 기록에 대한 중앙 데이터베이스 관리검사 날짜 및 시행일; Word, Excel, AutoCAD (선택) 파일로 데이터 수출.
• 휴대용 설계:기본 무게 15kg 편리한 휴대성과 쉬운 설치를 위해.
