| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | UNIMETRO |
| 모델 번호: | 그 |
| 최소 주문 수량: | 1 |
| 가격: | Discussible |
| 포장 세부 사항: | 목제 경우 |
| 배달 시간: | 30 작업 일수 |
| 지불 조건: | 전신환 |
| 공급 능력: | 한달에 1 |
| Z 축 이동: | 150mm | 대물렌즈: | 선택을 위한 매뉴얼 멈춰지지 않은 줌 렌즈 / 자동 줌 렌즈 0.7-4.5X / 나비타르 렌즈 |
|---|---|---|---|
| 확대: | 33-195X | 비전 필드: | 8.1-1.3 |
| 측정 해상도: | 선택적인 것을 위한 1 um / 0.5 um / 0.25 um / 0.1 um | 측정 소프트웨어: | 합리적인 것 프우에 3D 혼합 측정 소프트웨어 |
| 조명: | 프로그램 가능한 8 부문은 표면 광을 위한 LED를 울리며, 선택, LED 평행한 윤곽 빛, 선택을 위한 상호 동축 빛을 위해 40 부문 벨소리 LED. | ||
| 강조하다: | 자동 갠트리 비전 측정 시스템,0.25um 갠트리 비전 측정 시스템,3D 갠트리 비전 측정 시스템 |
||
제품 설명

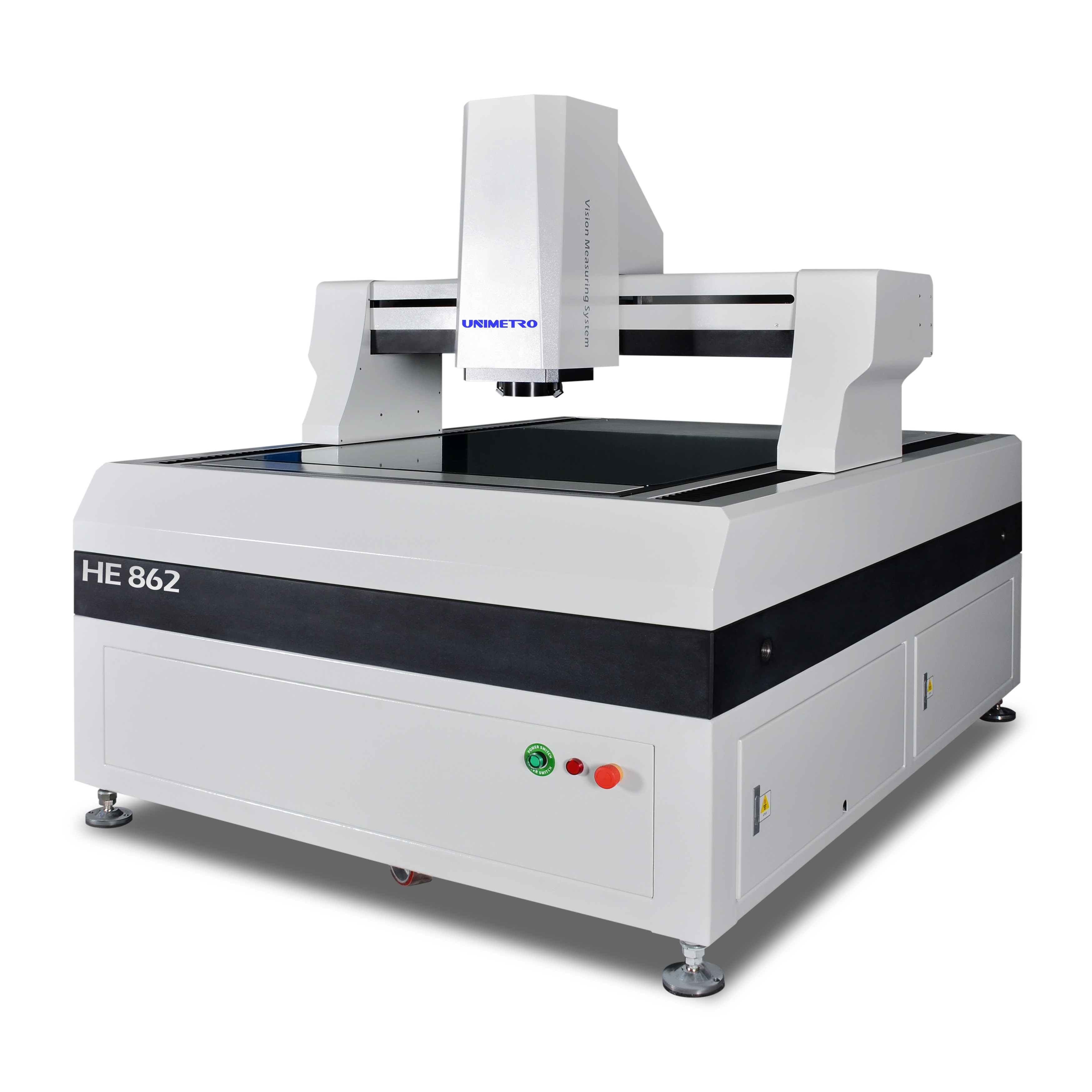

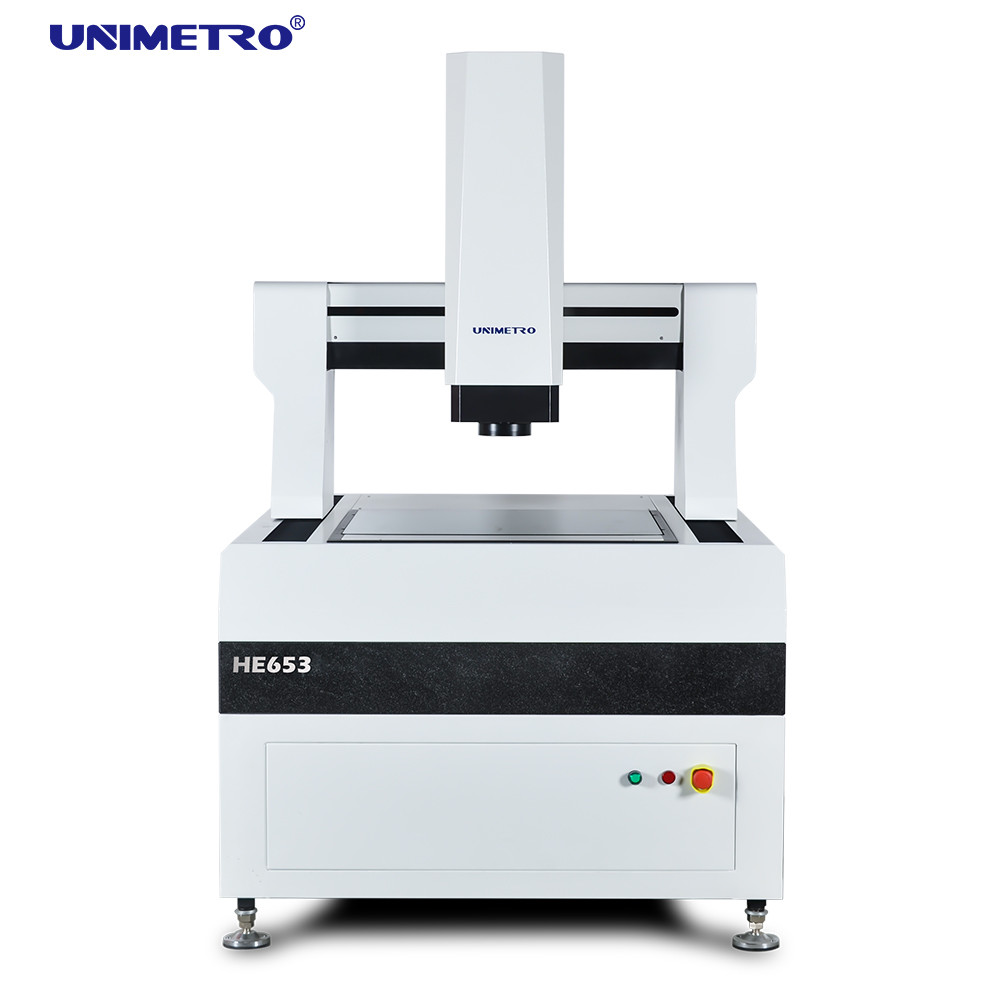

HE 시리즈 고 정밀성 게트리 타입 비전 측정 기계는 높은 정확성과 높은 효율성을 결합하여 다양한 종류의 부품의 기하학적 요소에 대한 고속 측정을 제공합니다.HE 시리즈는 PCB와 같은 다양한 산업 및 제품에 널리 사용됩니다., 구리 접착 라미네이트, 큰 유리, LCD 모듈, 단열 재료 등
유한 요소 분석은 HE 시리즈의 설계 과정에 도입되어 높은 딱딱성과 정확한 기계 구조를 보장합니다.기계 기반은 닫힌 프레임 이동성 다리 유형 구조를 사용, 그것은 간단하고 높은 부하 능력과 최고의 운동 성능을 제공합니다.
1000등급의 그라니트 기계 기판, 높은 경직성, 부식 저항성 및 높은 안정성을 제공합니다.
작업 단계는 여러 제품 고정 솔루션을 미리 설정 할 수 있습니다. 또한 여러 렌즈 조합은 옵션입니다. 다른 고객의 다른 측정 요구 사항을 충족시킵니다.
완전한 클로즈 루프 모션 제어 시스템은 최고의 움직임과 위치 성능을 보장합니다.
유한 원소 분석과 000등급의 초석으로 가장 합리적이고 최적화된 기계 프레임 디자인을 얻을 수 있으며, 높은 딱딱성과 신뢰성을 보장합니다.
HE 시리즈의 고효율 대형 비전 측정 기계는 UWC 모션 컨트롤러와 고토크 모터를 사용하여 고성능 모션 컨트롤을 제공합니다.높은 가속과 빠른 위치가 측정 과정에서 높은 효율성을 제공합니다..
UWC 대용량 시력 측정 기계 솔루션 패키지, 옵션 모터

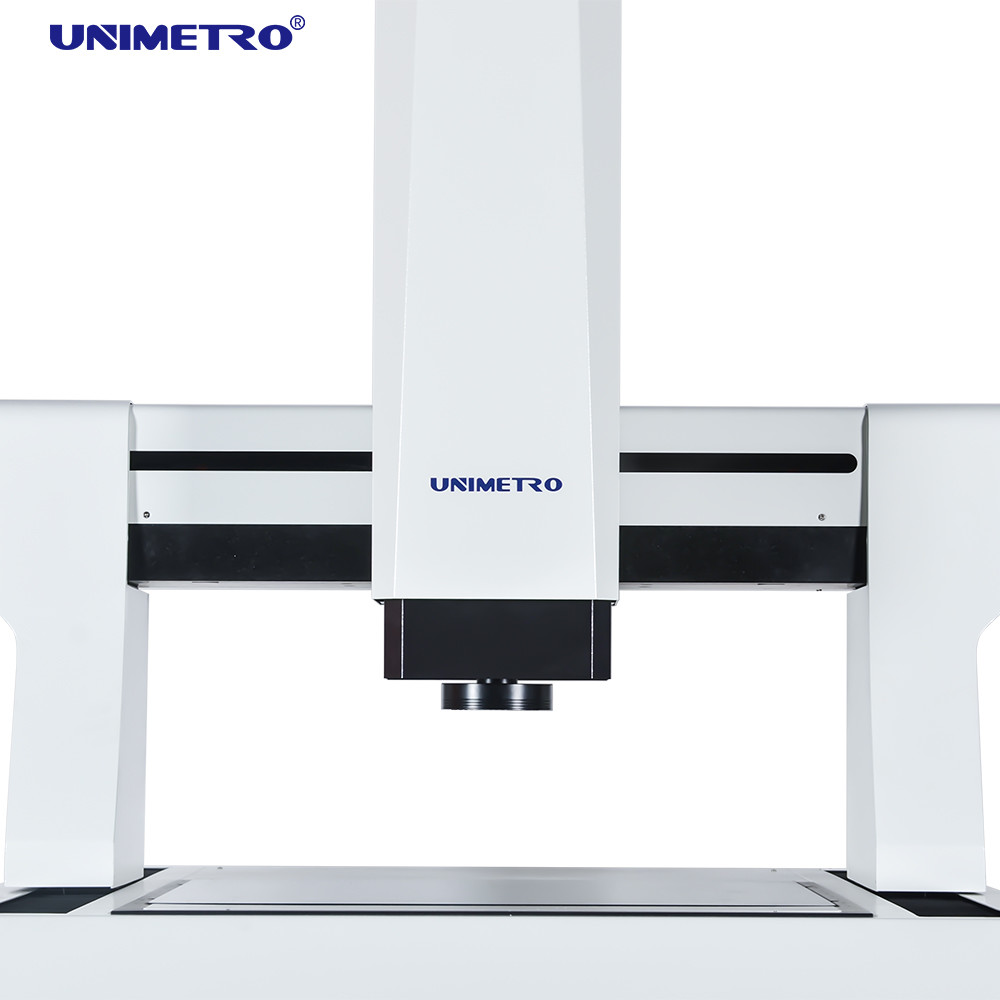

기계 프레임은 더 높은 부하와 더 나은 이동 성능을 가진 더 간단하고 더 똑똑한 구조를 보장하는 움직이는 게트리 구조입니다.
상세한 사진
X/Y 축은 정확한 라인러 가이드 방식을 사용하고, Z 축은 원래 독일 마찰 구동 그룹과 고성능 크로스 레일을 사용합니다.
높은 정확성, 안정성 및 긴 수명 주기를 가진 레니쇼 선형 척도가 포함되어 있습니다.
사용자의 요구에 따라 작업 단계는 여러 유형의 제품 고정 장치와 미리 설정 할 수 있습니다. 또한 여러 렌즈와 카메라 조합 옵션이 제공됩니다.사용자들이 좀 더 유연하게.
강력한 Rational-Vue 소프트웨어 사용자를 통해 복잡한 측정 프로그램을 쉽게 달성 할 수 있습니다. 대량 생산에서 HE 시리즈 비전 측정 기계는 강력한 측정 도구가 될 수 있습니다..
매개 변수
| 모델 |
HE 652 |
HE862 |
HE1080 |
HE1210 |
HE1512 |
HE1812 |
| X,Y 여행 ((mm) |
500*600 |
600*800 |
800*1000 |
1000*1200 |
1200*1500 |
1200*1800 |
|
Z축 이동 (mm) |
200 (고객의 요구에 따라 올릴 수 있습니다) |
|||||
|
용량 |
약 35kg |
|||||
| 크기 (mm) |
1700*1180*1750 |
1700*1280*1750 |
1900*1480*1750 |
2100*1680*1750 |
2500*1880*1750 |
2700*1880*1750 |
| 무게 (kg) |
1500 |
1800 |
2900 |
3200 |
4400 |
4800 |
|
결의 |
0.5μm (비용으로는 0.1um) |
|||||
|
카메라 |
2M HD GIGA 디지털 카메라 |
|||||
|
줌 렌즈 |
전문 자동 확대 렌즈 확대 렌즈 확대 렌즈: 1~10X |
|||||
|
비디오 확대 |
18~195X (선택된 카메라의 다른 모델에 따라 확대 크기가 달라질 것입니다. 실제 확대 크기는 측정 데이터에 따라 달라집니다.) |
|||||
|
수직선 |
8.1~1.3mm (카메라와 렌즈의 다른 일치 스키마에 따라 시야 영역은 그에 따라 변화하며 실제 시야 영역은 측정 데이터에 따라 달라집니다.) |
|||||
|
정확성* |
≤ (3+L/200) μm |
|||||
|
조명 |
프로그래밍 가능한 5개 반지 8개 LED 표면 조명 (40개 반지 반지 반지 반지 반지 반지 반지 반지 |
|||||
선택적 해결책
|
조명:
|
렌즈:
|
터치 탐사선:
|
레이저 센서
|
|
4/8/40 섹션 LED 표면 반지등
48 섹션 4 색상 LED 반지 빛 이동식 4색 LED 반지등 |
수동 덩어리 줌 렌즈
자동 확대 렌즈 수동 덩어리 줌 렌즈와 동축 빛 동축광으로 자동 확대 렌즈 |
레니쇼 MCP 키트
측정 오류 <= 0.75μm 레니쇼 PH6+TP20 측정 오류 <= 0.35μm |
KEYENCE 비접촉 레이저 센서
백광 측정 센서 |
