목재 케이스 포장을 갖춘 절삭 공구용 소형 전자 전동 공구 검사 시스템

기본 정보

원래 장소:	광동, 중국
브랜드 이름:	UNIMETRO
모델 번호:	레인저 600

최소 주문 수량:	1
가격:	$15,600-22,000

최고의 가격 지금 연락

상세 정보

X축 이동:	80mm	Y축 이동:	60mm
404:	60mm	최대 도구 직경:	50mm
최대 도구 길이:	300mm	작동 거리:	90mm
렌즈 유형:	0.7-4.5X 패어진 줌 렌즈	카메라 해상도:	2m 픽셀 HD 카메라/5m 픽셀 HD 카메라 (선택 사항)
선형 스케일 분해능:	0.0001 밀리미터	배율 범위:	12.6x ~ 79.2x/25.2x ~ 158.4x (선택 사항)
시야:	2720mm ~ 4.33.3mm/13.510mm ~ 2.31.6mm (선택 사항)	측정 정확도:	x ~ y, (2.5+l/100) µm, l은 측정 된 길이입니다
PC 시스템:	올인원 PC 시스템, Windows 10 OS, 24 "LCD 모니터	조광 시스템:	8 섹션 LED 링 라이트, 윤곽선, 유연한 보조 조명
입력 포맷:	DXF 파일	출력 형식:	Excel, dxf
강조하다:	Electronic Power Tool Inspection System , Compact Design Cutting Tool Measuring Machine , Wooden Case Packaging Universal Measuring Machine

제품 설명

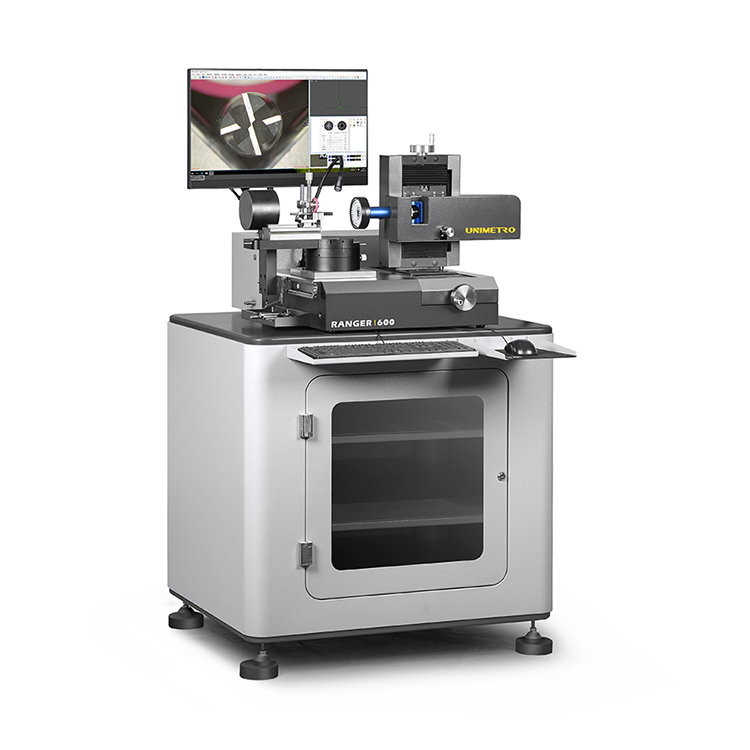

UNIMETRO RANGER600 프레싱용 도구 검사 시스템

제품 사용

UNIMETRO RANGER600 도구 검사 시스템은 유연한 조명 시스템을 갖춘 드릴, 프레싱 커터 및 카운터 싱크에 대한 보편적인 측정 기계입니다.콤팩트 한 디자인 과 큰 안정성 덕분에, RANGER600는 측정실, 검사 받거나 직접 생산에서 사용할 수 있습니다.

SMARTOOL 보편적인 측정 소프트웨어로 구성된 이 시스템은 모든 종류의 금속 절단 도구에 이상적인 도구입니다.단 하나의 기준 (외곽 윤곽이나 각도 등) 을 빠르게 검사하는 것부터 특수 도구 기하학의 완전한 제어까지사용자는 쉽게 PUT-MEASURE-ANALYSE 작업 흐름을 RANGER600로 달성 할 수 있습니다.

기술 사양

매개 변수	가치
X축 이동	80mm
Y축 이동	60mm
Z축 측정 범위	60mm
최대 도구 지름	50mm
최대 도구 길이	300mm
작업 거리	90mm
렌즈	0.7-4.5X 덩어리 줌 렌즈
카메라	2M 픽셀 HD 카메라/5M 픽셀 HD 카메라 (선택)
선형 스케일 해상도	00.0001mm
확대	12.6X~79.2X/25.2X~158.4X (선택)
시야장	2720mm~4.33.3mm/13.510mm~2.31.6mm (선택)
측정 정확성	X~Y,(2.5+L/100) μm, L는 측정 길이입니다.
PC	24인치 LCD 모니터와 함께 윈도우 10 운영 체제
조명	8 섹션 LED 링 라이트, 코터 라이트 및 유연한 보조 라이트, 모든 소프트웨어 제어 및 프로그래밍
입력 형식	DXF 파일
출력 형식	EXCEL, DXF

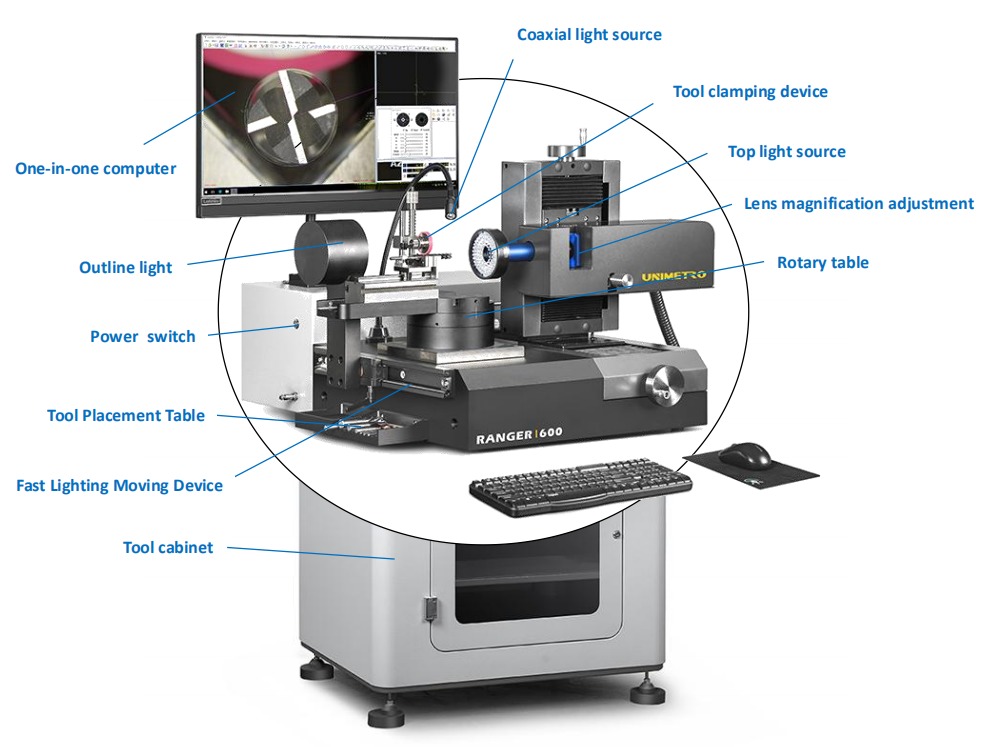

첨단 설계 특징

탄탄한 구조로 된 인체공학적 설계
HD 영상 촬영 및 선택적 현미경 확대로 표시

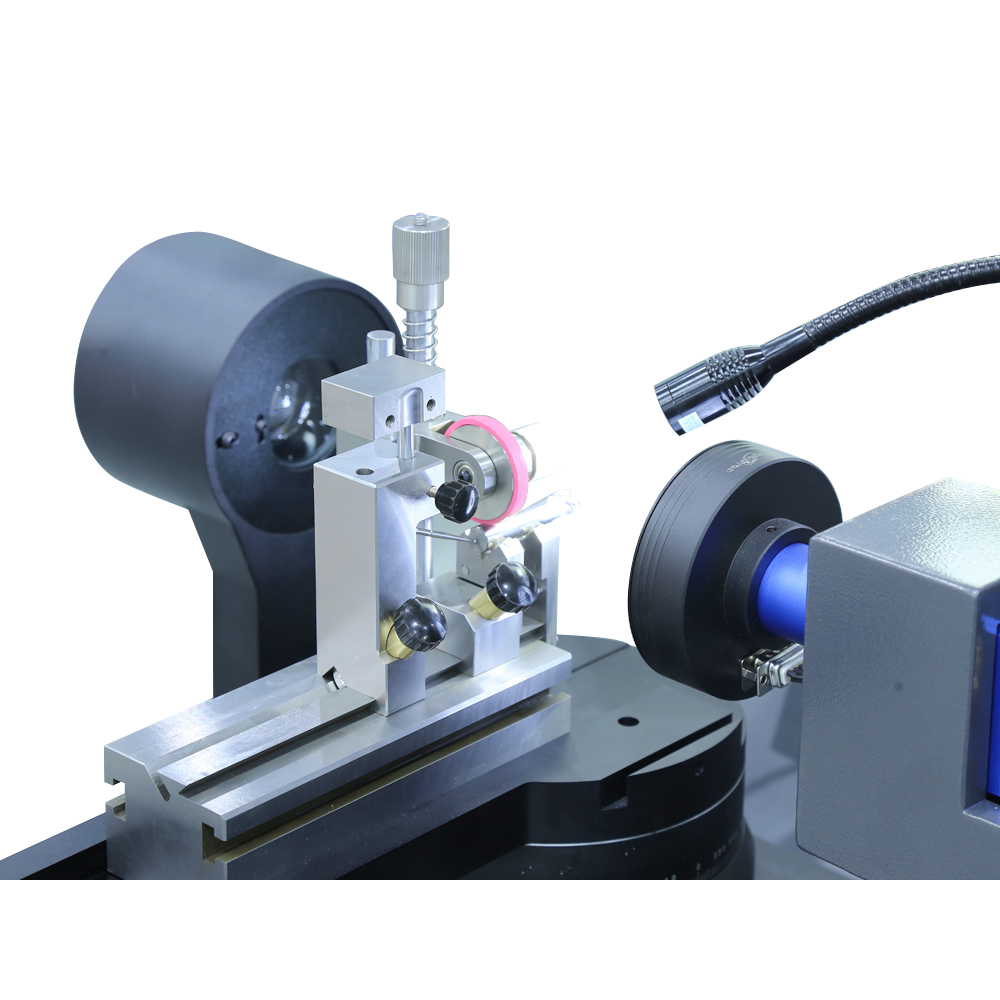

안정적인 V 블록 안전 도구 보유 및 정렬
기계적 고정 측정 각 0° 및 90° 회전 스테이지
정확한 각 위치를 위해 회전 테이블에 높은 정확도 인코더
프로그램 가능한 LED 반지등, 윤곽등 및 보조등
특수 절단 도구 기능이 있는 SMARTOOL 측정 소프트웨어
자율적인 가장자리 감지 및 급각 측정
CAD 요소 비교 함수
측정 결과 EXCEL 또는 CAD 파일로 수출
안정성을 높이기 위한 ALL-IN-ONE PC 시스템

다각 측정 능력

회전 테이블은 정밀 한 도구 위치 를 위해 두 가지 기계적 고정 각 (0 ° 및 90 °) 을 제공합니다. 0 ° 위치 는 도구 끝, 도구 끝 - 중앙 샤프트 및 도구 끝 - 앞 각을 측정 할 수 있습니다.90 ° 위치 헬릭스 각의 측정을 촉진, 축 앞 각, 첫 번째 후각, 두 번째 후각, 그리고 기울기 가장자리 각. 추가 각은 내장 인코더를 사용하여 정확하게 위치 할 수 있으며, 각 판독은 소프트웨어에서 표시됩니다.
