카메라: | 공업적 등급 1/2 " 컬러 씨씨디 카메라 | 확대: | 33-195X |
---|---|---|---|
구동 시스템: | 가득 찬 클로즈-루프 CNC 제어, AC 서보 모터, 자동이고 프로그램 가능한 3 주축, 조이스틱 제어, 건반 조종 | 리니어 스케일 결의안: | 선택적인 것을 위한 1 um / 0.5 um / 0.25 um / 0.1 um |
측정 소프트웨어: | 합리적인 것 프우에 3D 혼합 측정 소프트웨어 | ||
하이 라이트: | 비전 길이 측정기,비전 측정 장치,3D 혼합 비전 측정 시스템 |
도입

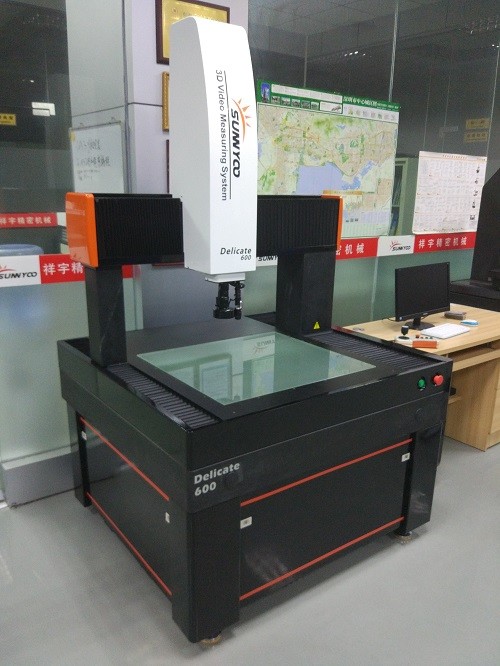

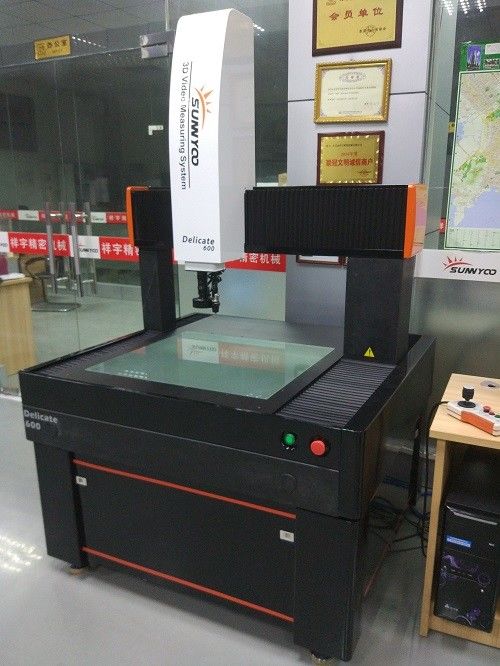

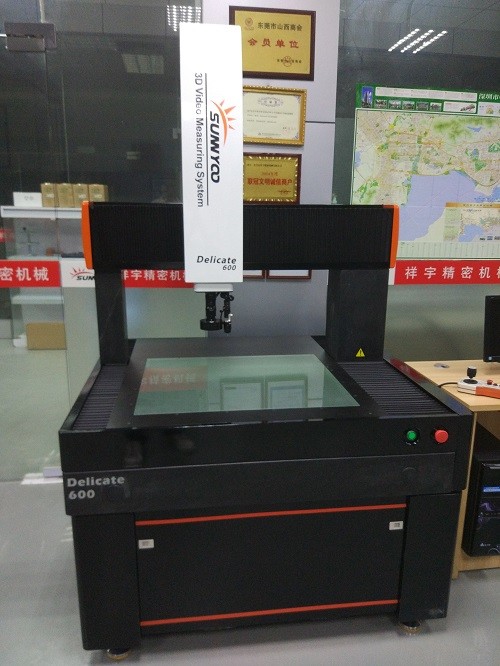

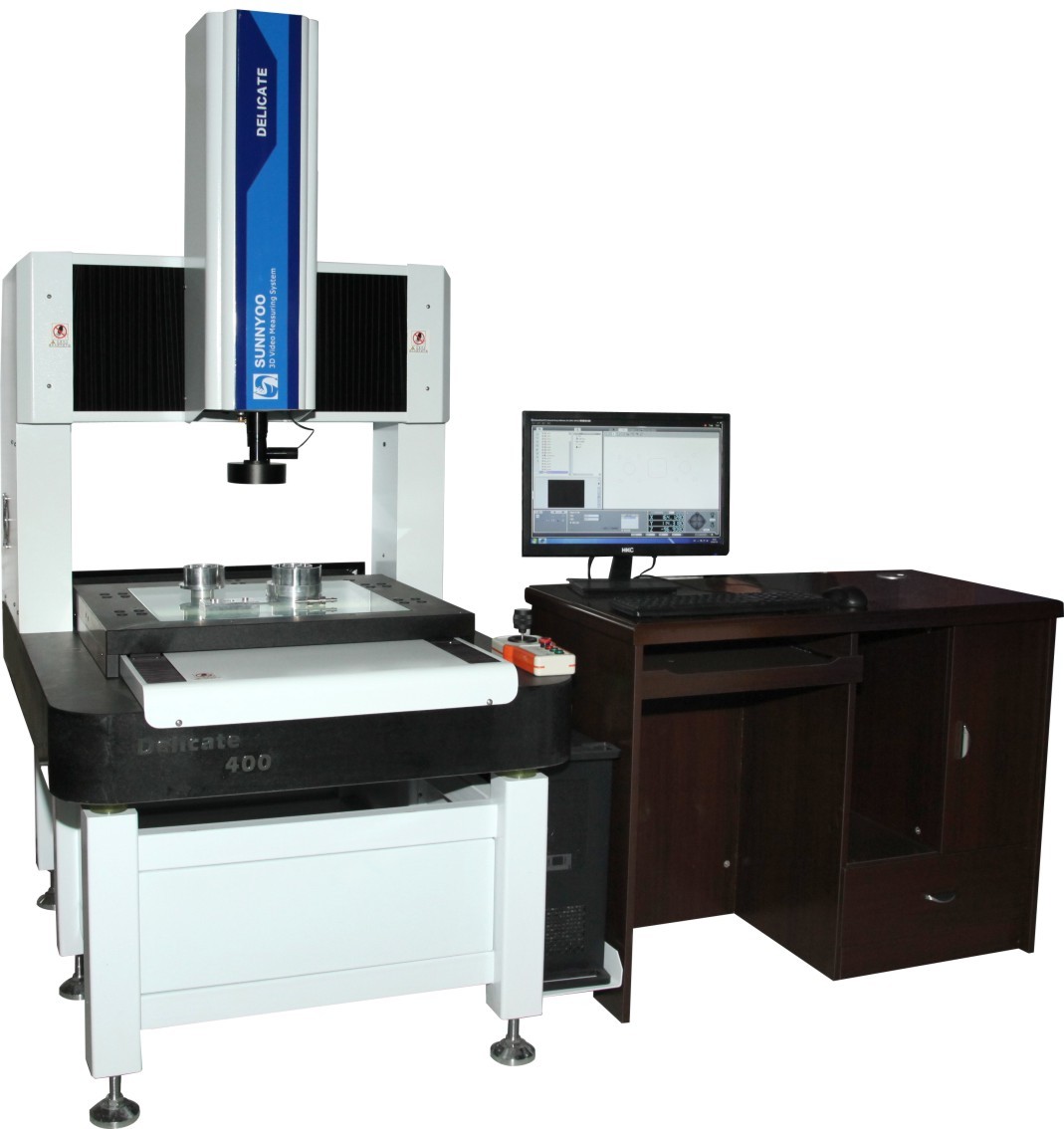

● 섬세한 시리즈 비전 측정 기계가 UNIMETRO에 의해 설계했고, 만들어졌습니다, 혼합 비전이 측정 기계입니까. 그것은 정확도, 반복성과 이동 성능을 보증하는 광학, 프로빙, 레이저 센서와 운동 제어의 진보 기술을 기반으로 구축됩니다.
● 섬세한 시리즈는 정확 정밀검사와 QC와 생산을 위한 우수한 장치입니다.
● 섬세한 시리즈 비전 측정 기계는 측정하는 좌표와 고품질 혼합 측정 악기고 독일 구조설계로부터의 근본적인 광학 비전 기술입니다.
특징
1. 000은 움직임 동안 기계의 구조 안정성을 보장하기 위해, 그래닛 기계 기본적, 작업 테이블과 받침대를 등급화합니다.
2. 클로즈-루프 운동제어 시스템이 고정밀성 하드웨어와 대등하게 되었습니다, 기계 축 위치설정이 빠르고 정확할 수 있습니다.
3. 레니쇼 리니어 스케일은 높은 측정 정확도와 안정적인 성능을 제공하기 위해, 끼워졌습니다.
4. 이동 속도, 랙이디티와 안정성을 올리기 위해 원래 파나소닉 서보 모터를 사용하기.
5. 고정밀성 선형 가이드웨이는 움직임의 정확성을과 안정성을 보증합니다.
6. 렌즈 또는 카메라에 대한 다수의 옵션은 다른 비전 측정 요건을 충족시키기 위해, 고객들의 요구조건에 근거했습니다.
7. 이용 가능한 라내셔널프우에 3D 복합체 소프트웨어 :
기구 부속물
2D 정밀검사 소프트웨어 + 3D 정밀검사 소프트웨어 + CAD 역전 현상 소프트웨어 + 형식 분석 소프트웨어 + 콘투어 주사 소프트웨어 + SPC 통계 소프트웨어 + 오프라인프로그래밍 소프트웨어 + 허용한도 평가 소프트웨어.
◆ 조건 개방
CCD 광학렌즈 - 옵션을 위한 다른 솔루션은 다른 측정 요구조건을 기반으로 안정적인 이미지를 빨리 그리고 더 획득하기 위해, 다른 측정 객체에 근거했습니다.
터치 프로브 - 3D 측정을 달성하고
레이저 센서 - 높이, 깊이와 평탄성 비접촉 측정을 위해
매개 변수
모델 |
섬세한 400 CNC |
섬세한 500 CNC |
섬세한 600 CNC |
||
차원 (밀리미터) |
1300*1100*1800 |
1400*1200*1800 |
1500*1300*1800 |
||
측정 범위 (밀리미터) |
측정 범위 (밀리미터) |
400 |
500 |
600 |
|
Y |
300 |
400 |
500 |
||
Z |
200 |
|
|
||
측정 정확도 (um) |
3+L/100 |
5+L/100 |
|||
(KG에) 짓누르세요 |
1800 |
2500 |
3000 |
||
이미지와 측정 장치 |
카메라 |
공업적 등급 1/2 " 컬러 씨씨디 카메라 |
|||
물체쪽 렌즈 |
선택적인 것을 위한 매뉴얼 멈춰지지 않은 줌 렌즈 / 자동 줌 렌즈 0.7-4.5X/Navitar 렌즈 |
||||
확대 |
33-195X |
||||
비전 필드 |
8.1-1.3 |
||||
작업 거리 |
108 밀리미터 |
||||
측정 해상도 |
0.001 밀리미터 |
||||
리니어 스케일 결의안 |
선택적인 것을 위한 1 um / 0.5 um / 0.25 um / 0.1 um |
||||
구동 시스템 |
가득 찬 클로즈-루프 CNC 제어, AC 서보 모터, 자동이고 프로그램 가능한 3 주축, 조이스틱 제어, 건반 조종 |
||||
측정 소프트웨어 |
합리적인 것 프우에 3D 혼합 측정 소프트웨어 |
||||
조명 |
프로그램 가능한 8 부문은 표면 광을 위한 LED를 울리며, 선택, LED 평행한 윤곽 빛, 선택을 위한 상호 동축 빛을 위해 40 부문 벨소리 LED. |
||||
전원 공급기 |
resistance4Ω으로 의거한 220V±10%(AC)50Hz는 요구됩니다 |
||||
작업 환경 |
온도 : 18-24' C, 습도 : 30%-75%, 진동을 회피하십시요 |
회사 정보
우리의 Client&Agent
FAQ |
---|
Q1 : 공장 또는 무역 업체입니까 ? |
A1 : 우리는 공장과 24 시간 후에 당신에게 가장 빠른 응답을 주는 것 입니다. |
Q2 : 주로 불확실한 당신의 회사가 무엇입니까? |
A2 : 우리는 주로 있고 비전 길이 측정기, 자리표 측정기, CMM&VMM 피스처셋크를 생산합니다. |
Q3 : 적절한 상술을 선택하는 방법? |
A3 : 당신이 우리에게 측정될 제품의 다양성과 크기를 말하는 한 우리의 프로팀은 당신에게 충고할 것입니다 적당한 상술의 측정기의. |
Q4 : 당신은 주문 제작된 서비스를 받아들입니까? |
A4 : 확신하세요! 우리는 전형적 기계뿐 아니라, 고객의 요구에 맞춤화된 기계를 제공할 수 있습니다. |
Q5 : 보증 기간은 얼마나 되나요? |
A5 : 우리의 제품 보증서 기간은 1년입니다. 우리의 제품 품질은 매우 안정적이고 우리가 가지고 있습니다 약간의 파손 가능 부분을 상당히 개선했습니다. 당신은 우리의 제품 품질에 안심하고 있을 수 있습니다. |
