결의안: | 0.1 um | 워크 스테이지 로딩: | 10 킬로그램 |
---|---|---|---|
외형 칫수 절대적 측정: | 0 - 100 밀리미터 | 외형 칫수 증가 측정: | 0-750mm |
하이 라이트: | 수평 프로필 프로젝터,단면도 영사기 기계 |
특징
기계 베이스는 노화 과정, 고안정성으로, 고성능 무쇠를 사용하고 있습니다.
스핀들 측정은 사용하고 있고 정방형 설계를 최대한 좋게 만들고 관측 과정 동안 운동 안정성을 보장합니다.
다른 측정 요건을 충족시키는 옵션을 위한 다수 강력한 부속물.
거슬리는 조명 공급원은 적외선 발생기를 사용하고 있으며, 그것이 저전압, 저전류, 작은 사이즈, 장수 주기의 이점과 함께 있습니다.

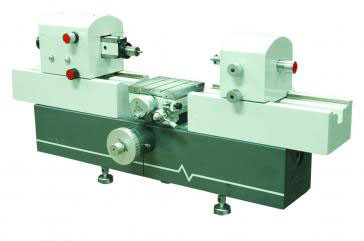

높은 계측 정밀을 제공하면서, UNIDL-36H 길이 측정기는 대수도원장 원리에 맞으면서, 고정밀도 측정 장치를 사용하고 있습니다.
시리즈는 고정밀도와 안정으로, 고성능 광학 격자 시스템과 분과 제도를 사용하고 있습니다.
강력한 소프트웨어를 포함하여, 오류 판독과 오차를 충족시키는 것 온도차에 의해 발생되었고 전환점이 작용하는지 자동 확인하기 포함했습니다.
매개 변수
측정 범위 (밀리미터) :
외형 칫수 : 절대적 측정 0 - 100, 0-750을 측정하는 증가
내부 차원 : 작은 측정 훅, (최대를 사용하기. 깊이 12, 최대 두께50) : 10-480
큰 훅 (최대 깊이 50, 최대 두께 85)를 사용하는 것 : 30-450
전기적 디바이스 측정을 사용하는 것 : 사용하는 것 보편적 훅은 14-112 일 때, 사용하는 것 전기 측정 훅은 1-60 입니다
결의안 : 0.1 um
정확도 : (온도 20' C±0.2' C)
모델 | 외형 칫수 측정 | 내부 차원 측정 |
JD36 | 0.3 um | 0.7 um |
JD36-H | 0.2 um | 0.6 um |
내부 스레드 중심 직경 측정 :
작은 훅을 사용하면서 (작은 직경은 13-30입니다)
큰 훅을 사용할 때, 작은 직경은 31-2 X (70 - 벽 두께) 이고 떨어집니다 : 0.5 - 6 0.5 - 6
외부 중심 직경 측정(MM) : 최대. 200, 피치 1일부터 6일까지
측정 힘(N) :0, 1.5, 2.5
값 디스플레이 에러 :
모델 | 외형 칫수 측정 | 내부 차원 측정 |
JD36 | 2σ≤0.2um | 2σ≤0.4um |
JD36-H | 2σ≤0.1um | 2σ≤0.3um |
보편적 작업 스테이지 : 차원(MM), 약 160 X 160을 설치하기
높이 조절 범위(0-100)MM, 가로지르는 진행 : 25 밀리미터
다음이 Y 축 주위에 기울었습니다 ±3 학위, 워크 스테이지 회전 : ±4 급
워크 스테이지 로딩 : 10 킬로그램
측정 커버 내경 정합 차원 : φ6H7
측정 커버 로드와 측정 커버 내부 정합의 외경 : φ6g6
작업 환경 : 온도 20C±0.5C, 습도 ≤60%RH
중량 : 170 킬로그램
차원(MM) : 1060 X 390 X 450
회사 정보
우리의 Client&Agent
FAQ |
---|
Q1 : 공장 또는 무역 업체입니까 ? |
A1 : 우리는 공장과 24 시간 후에 당신에게 가장 빠른 응답을 주는 것 입니다. |
Q2 : 주로 불확실한 당신의 회사가 무엇입니까? |
A2 : 우리는 주로 있고 비전 길이 측정기, 자리표 측정기, CMM&VMM 피스처셋크를 생산합니다. |
Q3 : 적절한 상술을 선택하는 방법? |
A3 : 당신이 우리에게 측정될 제품의 다양성과 크기를 말하는 한 우리의 프로팀은 당신에게 충고할 것입니다 적당한 상술의 측정기의. |
Q4 : 당신은 주문 제작된 서비스를 받아들입니까? |
A4 : 확신하세요! 우리는 전형적 기계뿐 아니라, 고객의 요구에 맞춤화된 기계를 제공할 수 있습니다. |
Q5 : 보증 기간은 얼마나 되나요? |
A5 : 우리의 제품 보증서 기간은 1년입니다. 우리의 제품 품질은 매우 안정적이고 우리가 가지고 있습니다 약간의 파손 가능 부분을 상당히 개선했습니다. 당신은 우리의 제품 품질에 안심하고 있을 수 있습니다. |
