Z축 이동: | 150 밀리미터 | 대물 렌즈: | 선택을 위한 매뉴얼 멈춰지지 않은 줌 렌즈 / 자동 줌 렌즈 0.7-4.5X / 나비타르 렌즈 |
---|---|---|---|
Magnification: | 33-195X | 비전 필드: | 8.1-1.3 |
측정 해상도: | 선택적인 것을 위한 1 um / 0.5 um / 0.25 um / 0.1 um | 측정 소프트웨어: | 합리적인 것 프우에 3D 혼합 측정 소프트웨어 |
조명: | 프로그램 가능한 8 부문은 표면 광을 위한 LED를 울리며, 선택, LED 평행한 윤곽 빛, 선택을 위한 상호 동축 빛을 위해 40 부문 벨소리 LED. | ||
하이 라이트: | 시각 측량 체계,시각 측정계,Large Size Vision Measurement Machine |

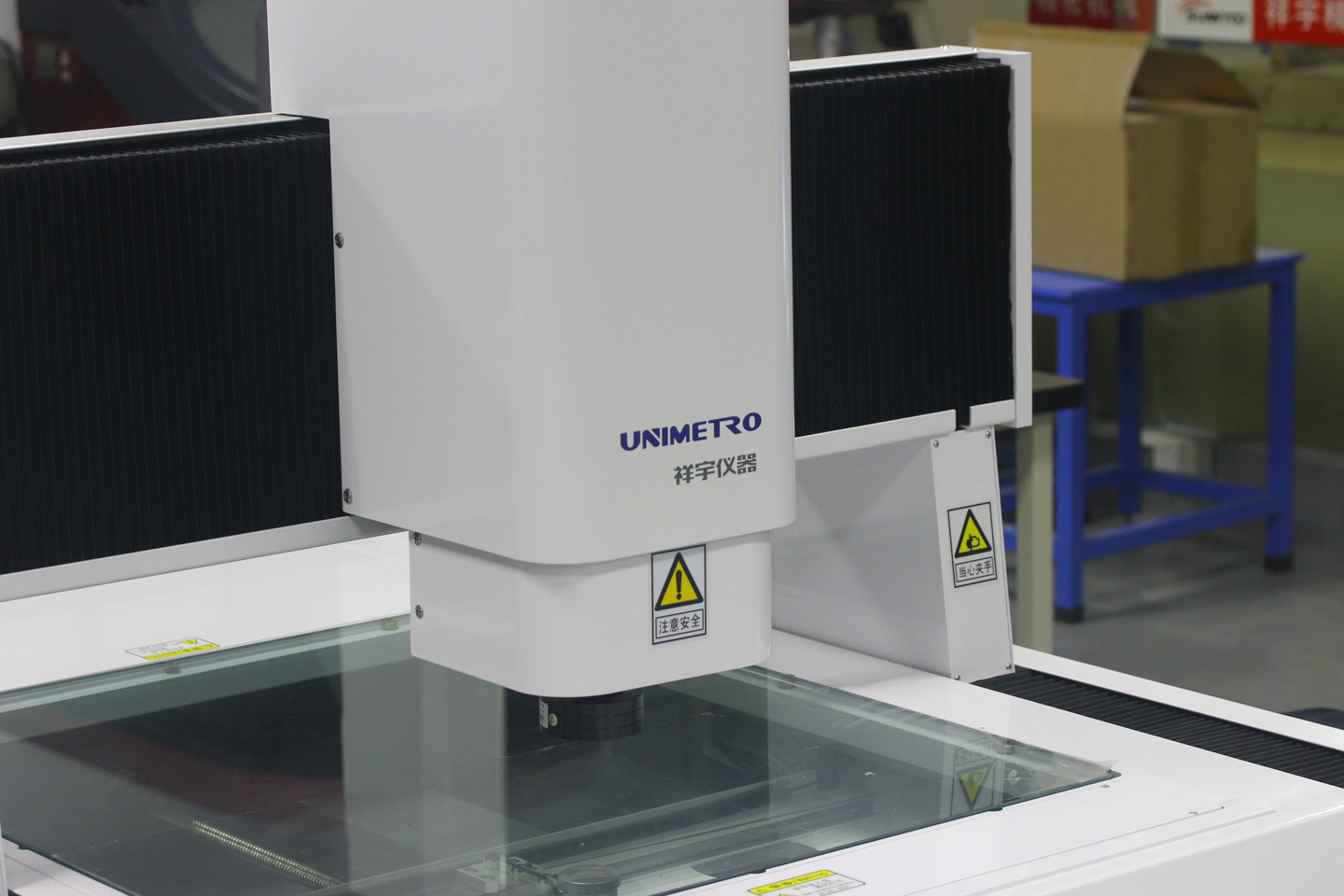

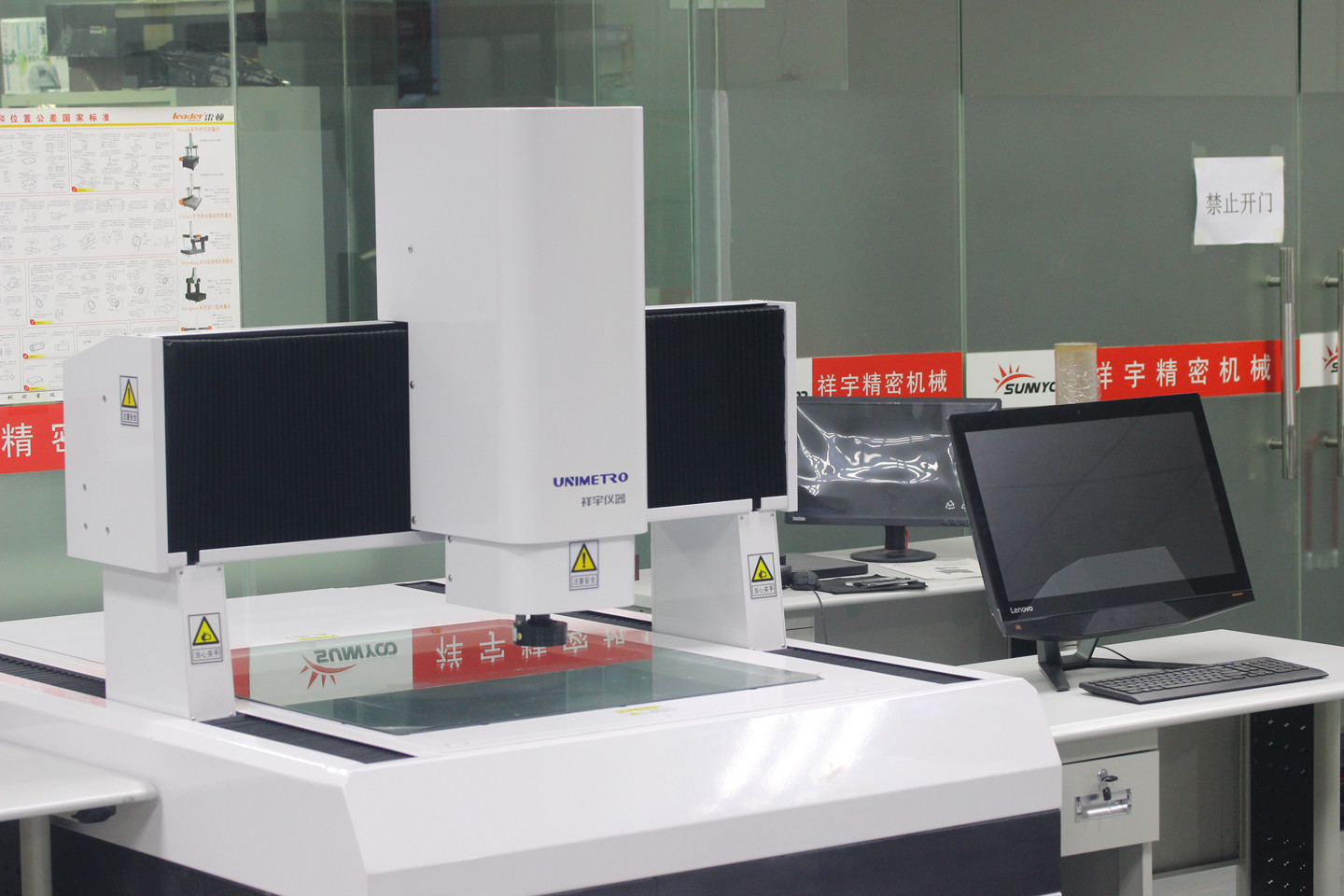

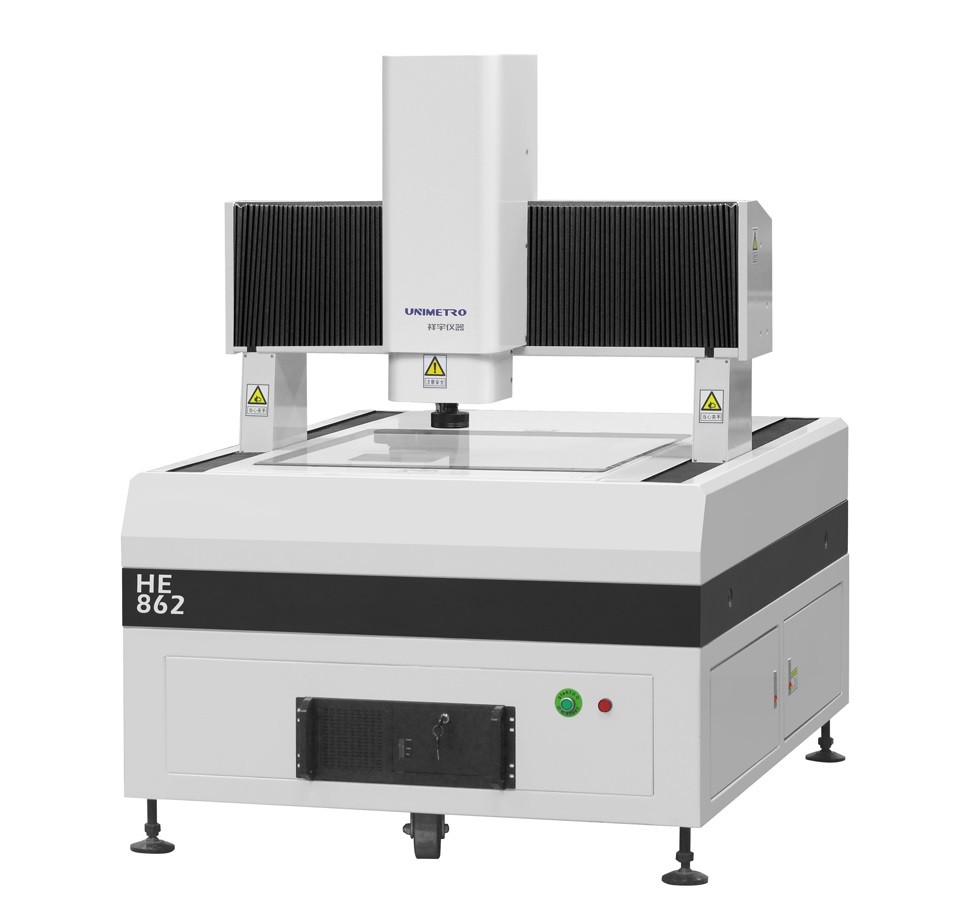

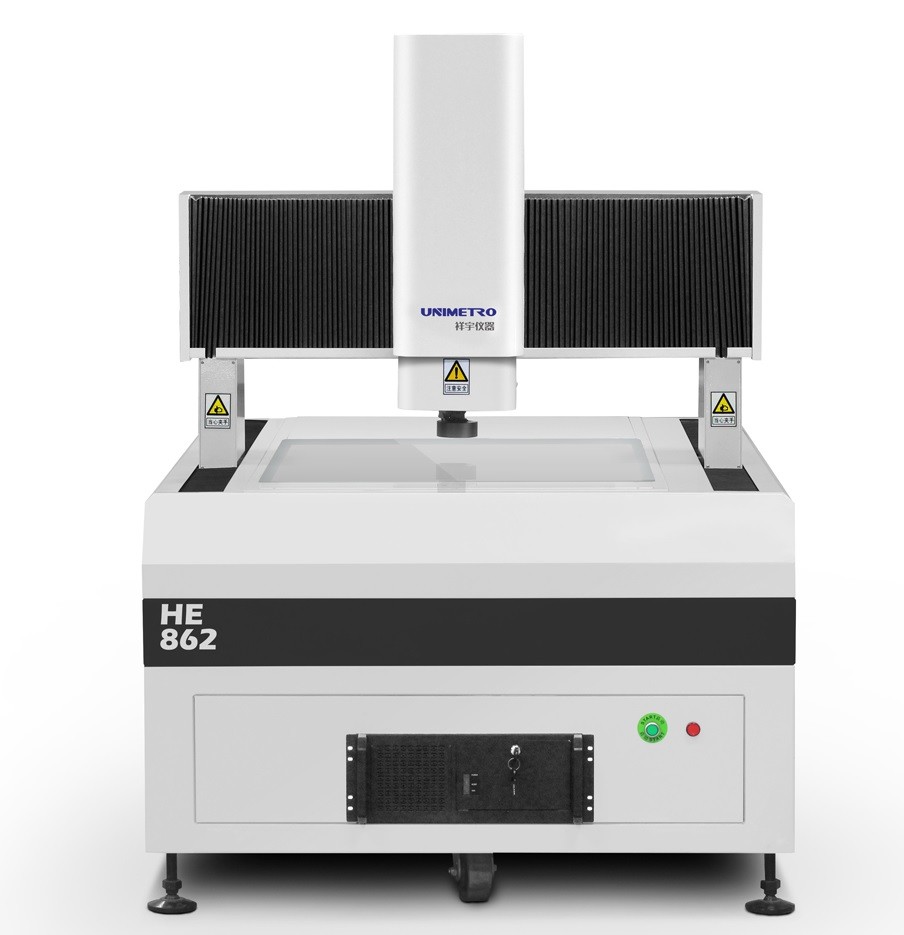

큰 크기 시각 측정 기계 미사일구조물 유형 급류 운동
그 시리즈 큰 여행 자동적인 시각 측정 기계
그는 시리즈 고능률 큰 크기 시각 측정 기계가 높은 정밀도 및 고능률을 제안하는 고성능 자동적인 시각 측정계, 이 체계인 변화합니다 큰 기하학적인 모수 제품을 및 PCB, CCL, 평면 유리, LCD 단위, 압박 조형, 절연재 및 다른 기업 제품에서 주로 사용해 측정하는 고능률을 얻어서 좋습니다.
유한 성분 분석 및 000의 급료 화강암으로, 우리는 높은 단단함 및 신뢰성을 지키는 가장 적당한 낙관한 기계 구조 디자인을 얻습니다.
그는 시리즈 고능률 큰 크기 시각 측정 기계 UWC 동의 관제사와 높은 토크 모터를, 제안합니다 고성능 동작 관리, 높은 가속도를 사용하고 있습니다 그리고 빠른 위치를 알아내는 것은 측정 과정에 있는 고능률을 제안합니다.
UWC 큰 크기 시각 측정 기계 해결책 포장, Panasonic는 선택권을 위해 자동차를 탑니다
기계 구조는 더 높은 선적을 가진 더 간단하고, 더 똑똑한 구조 및 더 나은 운동 성과를 지키는 움직이는 미사일구조물 구조로 입니다.
x y-축 사용 정확한 강선 가이드 방법, Z 축선은 본래 독일 마찰에 의하여 몬 그룹과 가진 고성능 교차하는 가로장을 사용합니다.
Renishaw 선형 가늠자는 고정확도, 안정성 및 장수 주기와 더불어, 포함했습니다.
사용자 요구에 따르면 작동 단계는 제품 정착물의 다수 유형, 또한 다수 렌즈로 미리 설치할 수 있고 사진기 조합 선택권은 사용자에게 유효합니다, 줍니다 융통성을 더.

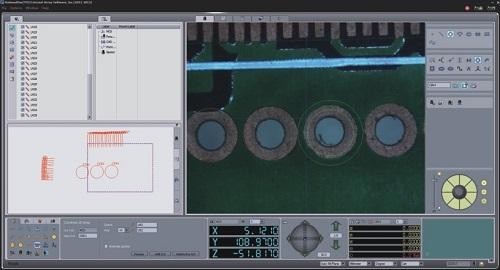

강력한 합리 Vue로 소프트웨어 사용자는 복잡한 측정 프로그램을 쉽게 달성할 수 있습니다. 대량 생산에서 그는 시리즈 시각 측정 기계 강력한 측정 계기이어서 좋습니다.
모수
모형 | HE-76 | HE-108 | HE-1210 | HE-1512 | HE1515 | HE1717 | |
차원 (mm) |
1500*1600* 1800년 |
1800*1800* 1800년 |
2000*2000* 1800년 |
2300*2200* 1800년 |
2300*2500* 1800년 |
2500*2700* 1800년 |
|
측정 범위 (mm) | x | 700 | 1000년 | 1200년 | 1500년 | 1500년 | 1700년 |
Y | 600 | 800 | 1000년 | 1200년 | 1500년 | 1700년 | |
Z | 150 | ||||||
측정 정확도 (um) | 3+L/100 | 5+L/100 | 8+L/100 | ||||
무게 (KG) | 1800년 | 2500 | 3000 | 3800 | 4500 | 5500 | |
이미지와 측정계 | 사진기 | 산업 급료 1/2” 색깔 CCD 사진기 | |||||
객관 렌즈 | 선택권을 위한 Autozoom 수동 detented 줌 렌즈/렌즈 0.7-4.5X/Navitar 렌즈 | ||||||
확대 | 33-195X | ||||||
시각 분야 | 8.1-1.3 | ||||||
작동 거리 | 108mm | ||||||
측정 해결책 | 0.001mm | ||||||
선형 가늠자 해결책 | 선택을 위한 1um/0.5um/0.25um/0.1um | ||||||
드라이브 시스템 | 가득 차있는 마지막 반복 CNC 통제, AC 자동 귀환 제어 장치 모터, 조이스틱 통제 자동 풀그릴, 3 축선 키보드 통제 | ||||||
측정 소프트웨어 | 합리적인 Vue 3D 합성 측정 소프트웨어 | ||||||
조명 | 풀그릴 8개의 단면도는 지상 빛, 선택권, LED 평행한 윤곽선 빛, 선택권을 위한 동축 빛을 위한 40의 단면도 반지 LED를 위한 LED를 둥글게 됩니다. | ||||||
전력 공급 | resistance≦4Ω로 지상에 놓는 220V±10% (AC) 50Hz는 요구됩니다 | ||||||
노동 환경 | 온도: 18-24°C의 습도: 30%-75%, 진동을 피하십시오 |
