| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | UNIMETRO |
| 인증: | CE,ISO |
| 모델 번호: | 울트라 |
| 최소 주문 수량: | 1 |
| 가격: | Discussible |
| 포장 세부 사항: | 나무 상자 |
| 배달 시간: | 15~20 일 일 |
| 지불 조건: | T는 / T |
| 공급 능력: | 달 당 30 |
| 제품명: | 이미지 측정 기구 | 차원: | 1950*1280*1700mm |
|---|---|---|---|
| 측정 범위: | 600*500*200mm | 측정 정확도: | 2.5+l/200um |
| 반복성: | 2.5um | 선형 스케일 분해능: | 0.1um |
| 운전 시스템: | CNC 제어, 근접 루프 AC 서보 구동 시스템, 조이스틱, 마우스 또는 키보드 제어 | 조명: | 프로그래밍 가능한 8 섹션 LED 링 라이트 평행 LED 윤곽선 |
| 강조하다: | 디지털 판독 디스플레이,디지털 판독 드로,2.5 um 이미지 측정 계기 |
||

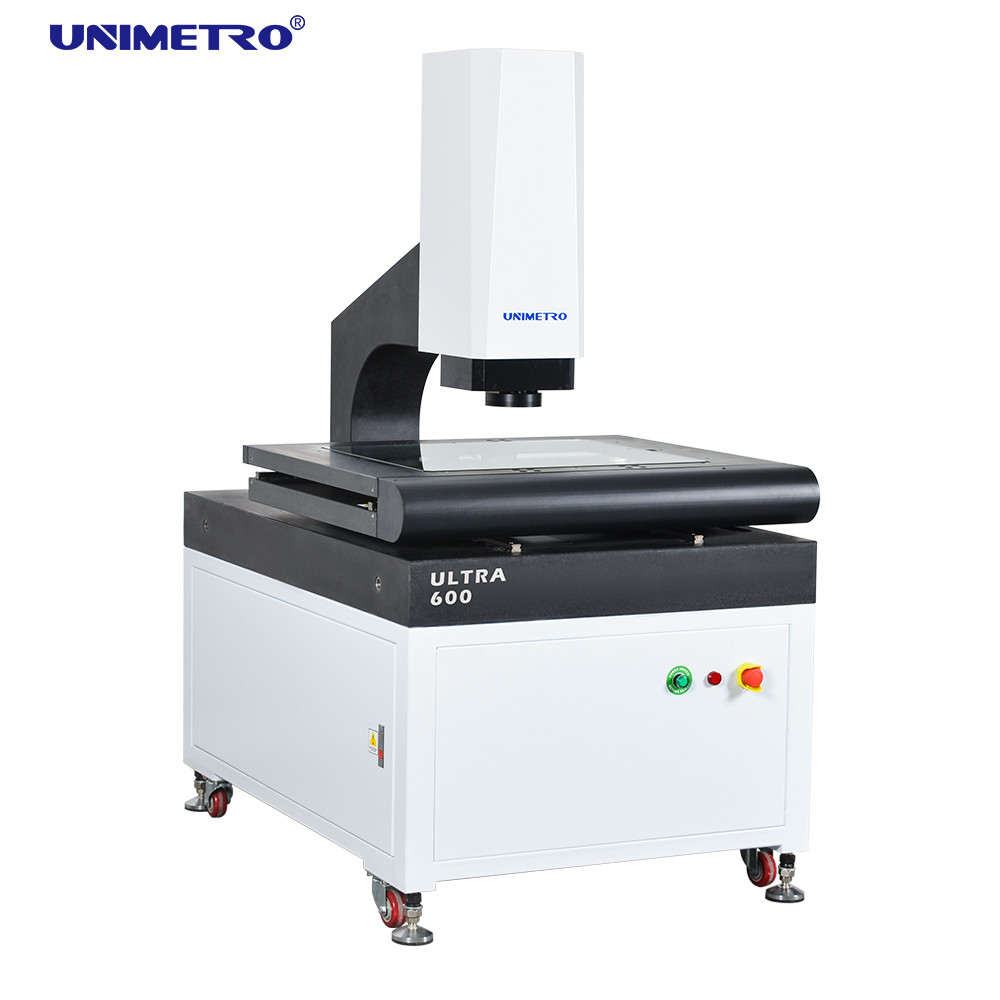

ULTRA 시리즈 이미지 측정 장비는 3축 자동 전동 제어를 갖춘 GD&T 측정용으로 개발된 캔틸레버 고정밀 전자동 비전 측정기입니다. 자동 초점 조정, 자동 조명 제어, 하드웨어 및 소프트웨어 구성의 자동 이동 기능을 갖추고 있어 선형 및 기하학적 치수를 빠르고 정확하게 측정할 수 있습니다.
기기 특성
◆ 품질 세부 관리
Ø 화강암 기초와 기둥, 우수한 안정성;
Ø 알루미늄 작업 스테이지는 모션 제어를 빠르게 반응하고 유연하게 만듭니다.
Ø 긁힘 방지 처리가 된 단단한 산화 표면을 갖춘 작업 단계;
Ø 모션 시스템의 정밀도와 안정성을 보장하기 위해 정밀 리니어 가이드, 연삭 볼 스크류 및 AC 서보 모터 등이 표준으로 제공됩니다.
Ø 모션 제어 기능이 내장된 통합 제어 시스템과 조명 및 선형 스케일 판독과 같은 모든 신호 제어는 기계 성능이 매우 안정적임을 보장합니다.
◆ 고성능 구성
Ø XYZ 3축 CNC 자동 제어 및 정확한 위치 지정;
Ø 0.1um 고정밀 유리 선형 스케일로 시스템의 위치 정확도와 측정 정확도를 보장합니다.
Ø 명확한 관찰과 정확한 측정 요구를 충족하는 GIGA 고해상도 컬러 카메라;
Ø 6.5x 고해상도 클릭 줌 렌즈, 정확한 이중화 및 1회 픽셀 보정만 필요;
Ø 프로그래밍 가능한 표면 5링 8분할 LED 냉 조명 및 윤곽 LED 평행 조명 및 내장된 지능형 조명 조정을 통해 8분할의 밝기를 자동으로 제어하고 256레벨 밝기 조정을 지능적으로 실현할 수 있습니다.
◆ 유연한 확장성
Ø다양한 유형의 비접촉 센서와 빠른 고정 시스템이 옵션으로 제공되어 다양한 고객의 다양한 측정 요구 사항을 충족할 수 있습니다.
ØMavable 컬러 LED 링 라이트는 ULTRA 시리즈에 사용할 수 있습니다. 이 시리즈는 다양한 종류의 재료나 모양을 가진 다양한 부품에 대해 시리즈를 더욱 유연하고 강력하게 만들어 더욱 강력한 측정 응용 프로그램을 제공합니다.
ØULTRA 시리즈의 유연한 확장성 덕분에 터치 프로브, 비접촉 측정 센서 및 로봇 암과 호환되어 측정 효율성이 크게 향상됩니다.
기능 소개
- 소프트웨어는 요소와 같은 선, 원을 자동으로 식별하고 자동으로 측정할 수 있습니다.
- 소프트웨어는 허용 범위를 벗어남 빨간색 경고, 허용 범위를 벗어남 일시 중지, 측정 실패 일시 중지, 수동 측정, 건너뛰기 실행, 필수 실행 등과 같은 지능형 처리 기능을 제공합니다.
- 소프트웨어는 수동 측정과 자동 측정 사이의 지능형 전환을 실현할 수 있는 중단점 설정 기능을 제공합니다.
- 강력한 레이저 측정 기능으로 고속 평탄도 측정, 작은 범프, 오목점, V각, 고정밀 곡면 스캐닝 등의 문제를 쉽게 실현할 수 있습니다.
- 소프트웨어는 빛의 강도로 인한 오류를 방지하고 테스터의 정확성과 효율성을 향상시키기 위해 보조 디밍 표시 기능을 제공합니다.
매개변수
| 모델 |
울트라 300 |
울트라 400 |
울트라 500 |
울트라 600 |
|
|
X/Y축 이동거리(mm) |
300x200 |
400x300 |
500x400 |
600x500 |
|
|
Z축 이동 |
200mm (고객의 요구 사항에 따라 높일 수 있음) |
||||
|
X/Y/Z-3축 선형 스케일 |
유리 선형 스케일 해상도: 0.1um |
||||
|
안내 모드 |
정밀 선형 가이드, 이중 트랙 이중 슬라이더 가이드. |
||||
|
작동 모드 |
조이스틱 컨트롤러, 마우스 동작, 자동 감지 프로그램. |
||||
|
정확성 |
XYZ 축: ≤2.5+L/200um |
||||
|
반복성 |
±2.5um |
||||
|
비디오 시스템 |
CCD |
고화질 1/3" 컬러 CCD 카메라 |
|||
|
렌즈 |
6.5X 계속 클릭 줌 렌즈; 광학 배율: 0.7X-4.5X; 비디오 배율: 26X~172X(21.5"모니터) |
||||
|
조명 시스템 |
윤곽 |
LED 평행 윤곽 조명 |
|||
|
표면 |
0~255 무단계 조절 5링 8분할 LED 표면조명 |
||||
|
확대 |
0.7X~4.5X |
||||
|
측정 소프트웨어 |
UNIMETRO 2D 완전 자동 측정 소프트웨어 |
||||
|
부하 용량 |
±2.5um |
||||
|
근무 환경 |
25Kg |
||||
|
전원공급장치 |
온도 20℃±2℃, 습도 범위<2℃/hr, 습도 30~80%, 진동<0.002g, <15Hz |
||||
|
치수(W*D*H)(mm) |
220V/50Hz/10A |
||||
|
치수(W*D*H)(mm) |
1600*780*1700 |
1750*920*1700 |
1900x1080x1700 |
1050*1280*1700 |
|
|
순중량(kg) |
380 |
450 |
600 |
800 |
|
* L은 측정 길이(mm), Z축의 기계적 정확도, 초점 정확도는 측정물의 표면과 관련이 있습니다.
* 배율은 대략적인 수치이며 모니터 크기 및 해상도와 관련이 있습니다.
* 화각(mm) = (대각선*가로*세로)
* 0.5X 또는 2X 대물렌즈는 옵션으로 제공되며 이미지 배율은 13X~86X 또는 52X~344X입니다.
