| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | UNIMETRO |
| 인증: | CE,ISO |
| 모델 번호: | 울트라 |
| 최소 주문 수량: | 1 |
| 가격: | Discussible |
| 포장 세부 사항: | 나무 상자 |
| 배달 시간: | 15~20 일 일 |
| 지불 조건: | T/T,L/C |
| 공급 능력: | 달 당 20 |
| 제품명: | 영상측정시스템 | 차원: | 1750*920*1700mm |
|---|---|---|---|
| 측정 범위: | 400*300*200mm | 측정 정확도: | 2.5+l/200um |
| 반복성: | 2.5um | 선형 스케일 분해능: | 0.1um |
| 운전 시스템: | CNC 제어, 근접 루프 AC 서보 구동 시스템, 조이스틱, 마우스 또는 키보드 제어 | 조명: | 프로그래밍 가능한 8 섹션 LED 링 라이트 평행 LED 윤곽선 |
| 강조하다: | 디지털 판독 디스플레이,드로 판독 시스템,간소화된 소프트웨어 비디오 측정 장치 |
||

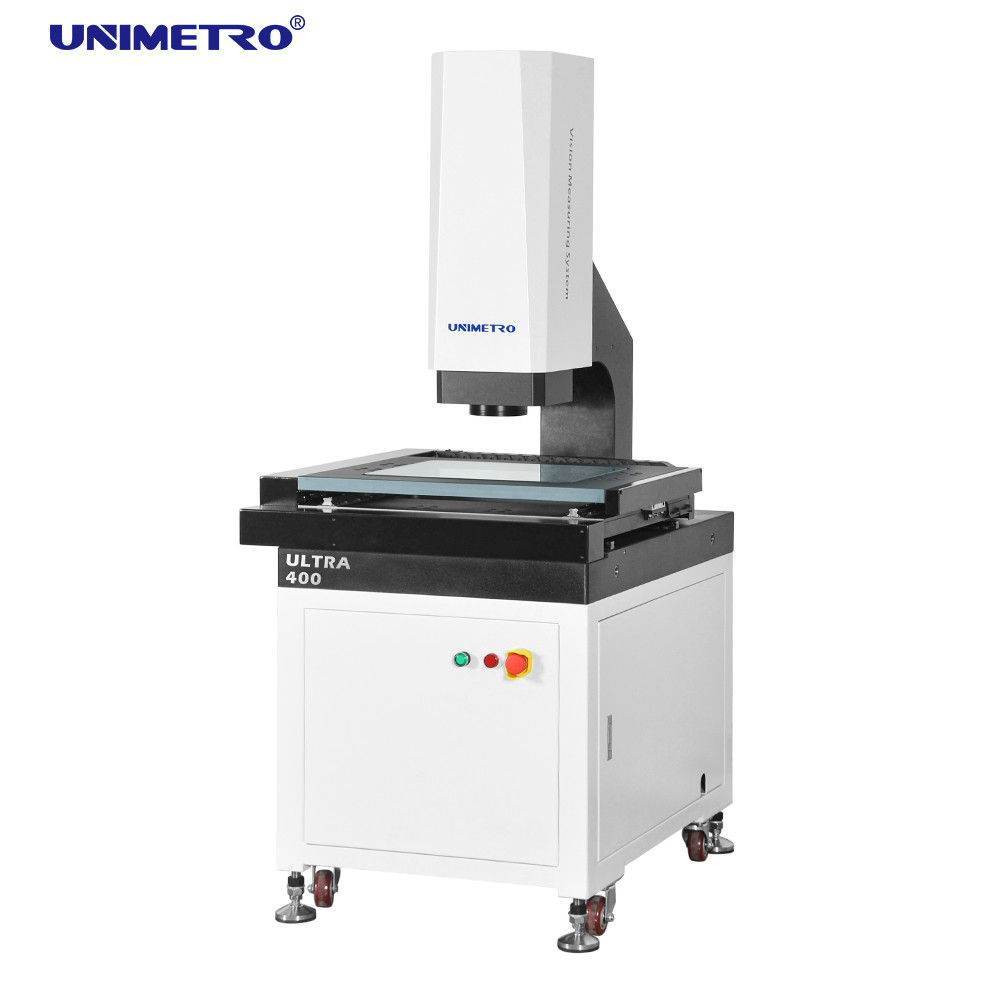

ULTRA 시리즈 비디오 측정 시스템은 3축 자동 전동 제어를 갖춘 GD&T 측정용으로 개발된 캔틸레버 고정밀 완전 자동 비전 측정기입니다. 자동 초점 조정, 자동 조명 제어, 하드웨어 및 소프트웨어 구성의 자동 이동 기능을 갖추고 있어 선형 및 기하학적 치수를 빠르고 정확하게 측정할 수 있습니다.
형질
◆ 품질 세부 관리
Ø 화강암 기초와 기둥, 우수한 안정성;
Ø 알루미늄 작업 스테이지는 모션 제어를 빠르게 반응하고 유연하게 만듭니다.
Ø 긁힘 방지 처리가 된 단단한 산화 표면을 갖춘 작업 단계;
Ø 모션 시스템의 정밀도와 안정성을 보장하기 위해 정밀 리니어 가이드, 연삭 볼 스크류 및 AC 서보 모터 등이 표준으로 제공됩니다.
Ø 모션 제어 기능이 내장된 통합 제어 시스템과 조명 및 선형 스케일 판독과 같은 모든 신호 제어는 기계 성능이 매우 안정적임을 보장합니다.
◆ 고성능 구성
Ø XYZ 3축 CNC 자동 제어 및 정확한 위치 지정;
Ø 0.1um 고정밀 유리 선형 스케일로 시스템의 위치 정확도와 측정 정확도를 보장합니다.
Ø 명확한 관찰과 정확한 측정 요구를 충족하는 GIGA 고해상도 컬러 카메라;
Ø 6.5x 고해상도 클릭 줌 렌즈, 정확한 이중화 및 1회 픽셀 보정만 필요;
Ø 프로그래밍 가능한 표면 5링 8분할 LED 냉 조명 및 윤곽 LED 평행 조명 및 내장된 지능형 조명 조정을 통해 8분할의 밝기를 자동으로 제어하고 256레벨 밝기 조정을 지능적으로 실현할 수 있습니다.
◆ 유연한 확장성
Ø다양한 유형의 비접촉 센서와 빠른 고정 시스템이 옵션으로 제공되어 다양한 고객의 다양한 측정 요구 사항을 충족할 수 있습니다.
ØMavable 컬러 LED 링 라이트는 ULTRA 시리즈에 사용할 수 있습니다. 이 시리즈는 다양한 종류의 재료나 모양을 가진 다양한 부품에 대해 시리즈를 더욱 유연하고 강력하게 만들어 더욱 강력한 측정 응용 프로그램을 제공합니다.
ØULTRA 시리즈의 유연한 확장성 덕분에 터치 프로브, 비접촉 측정 센서 및 로봇 암과 호환되어 측정 효율성이 크게 향상됩니다.
기능 소개
-- 소프트웨어는 정확한 포커싱, 빠른 포커싱 및 이미지 측정 기능을 제공하며 반복 정확도는 3um(광학 배율 2배 이상)에 달할 수 있습니다.
- 소프트웨어는 편리하고 빠른 위치 결정 작업을 위해 다양한 모션 제어 모드를 제공합니다.
1. 작동 핸들; 2. 이미지 창에서 가운데 버튼을 클릭합니다. 3. 도면 창에서 가운데 버튼을 클릭합니다. 4. 요소 목록 창을 요소로 이동합니다. 5. 모션 제어 창에서 마우스를 클릭합니다. 6. 스캔 창에서 마우스 가운데 버튼을 누릅니다. 7. 지도 창에서 마우스 가운데 버튼을 누릅니다. 8. 좌표값을 입력합니다.
-- 소프트웨어는 선형 보상, 섹션 보상, 수직성 오류 보상, z축 직진성 오류 보상, 렌즈 중심 오프셋 오류 보상과 같은 다양한 시스템 오류 수정 기능을 제공하여 XY 평면의 모든 위치 정확도가 2um에 도달할 수 있도록 보장합니다.
-- 소프트웨어는 이미지 측정을 기반으로 간단한 프로브 추가를 지원하여 3D 치수 및 구조 선 공차의 간단한 측정을 실현합니다.
-- 소프트웨어는 탐색 보기를 가져오고, 마우스 가운데 버튼을 클릭하고, 편리하고 빠르게 테스트할 위치를 찾을 수 있습니다.
매개변수
| 모델 |
울트라 300 |
울트라 400 |
울트라 500 |
울트라 600 |
|
|
X/Y축 이동거리(mm) |
300x200 |
400x300 |
500x400 |
600x500 |
|
|
Z축 이동 |
200mm (고객의 요구 사항에 따라 높일 수 있음) |
||||
|
X/Y/Z-3축 선형 스케일 |
유리 선형 스케일 해상도: 0.1um |
||||
|
안내 모드 |
정밀 선형 가이드, 이중 트랙 이중 슬라이더 가이드. |
||||
|
작동 모드 |
조이스틱 컨트롤러, 마우스 동작, 자동 감지 프로그램. |
||||
|
정확성 |
XYZ 축: ≤2.5+L/200um |
||||
|
반복성 |
±2.5um |
||||
|
비디오 시스템 |
CCD |
고화질 1/3" 컬러 CCD 카메라 |
|||
|
렌즈 |
6.5X 계속 클릭 줌 렌즈; 광학 배율: 0.7X-4.5X; 비디오 배율: 26X~172X(21.5"모니터) |
||||
|
조명 시스템 |
윤곽 |
LED 평행 윤곽 조명 |
|||
|
표면 |
0~255 무단계 조절 5링 8분할 LED 표면조명 |
||||
|
확대 |
0.7X~4.5X |
||||
|
측정 소프트웨어 |
UNIMETRO 2D 완전 자동 측정 소프트웨어 |
||||
|
부하 용량 |
±2.5um |
||||
|
근무 환경 |
25Kg |
||||
|
전원공급장치 |
온도 20℃±2℃, 습도 범위<2℃/hr, 습도 30~80%, 진동<0.002g, <15Hz |
||||
|
치수(W*D*H)(mm) |
220V/50Hz/10A |
||||
|
치수(W*D*H)(mm) |
1600*780*1700 |
1750*920*1700 |
1900x1080x1700 |
1050*1280*1700 |
|
|
순중량(kg) |
380 |
450 |
600 |
800 |
|
블>
* L은 측정 길이(mm), Z축의 기계적 정확도, 초점 정확도는 측정물의 표면과 관련이 있습니다.
* 배율은 대략적인 수치이며 모니터 크기 및 해상도와 관련이 있습니다.
* 화각(mm) = (대각선*가로*세로)
* 0.5X 또는 2X 대물렌즈는 옵션으로 제공되며 이미지 배율은 13X~86X 또는 52X~344X입니다.
