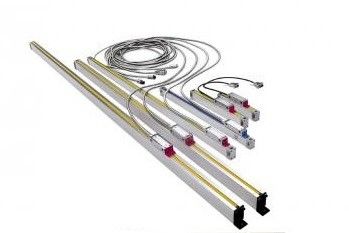

0.0001mm 정밀도 광학 리니어 스케일 / VMM, 선반, EDM용 TTL 및 422 신호 출력

Optical Linear Scale with 0.0001mm Precision / TTL and 422 Signal Output for VMM, Lathe, and EDM
Optical Linear Scale with 0.0001mm Precision / TTL and 422 Signal Output for VMM, Lathe, and EDM
기본 정보
원래 장소: 중국
브랜드 이름: UNIMETRO
모델 번호: UJC
최소 주문 수량: 1
가격: Discussible
포장 세부 사항: 종이 상자
배달 시간: 5 일 일
지불 조건: T는 / T
공급 능력: 달 당 200
최고의 가격 지금 연락
상세 정보
거슬리는 거리: 20um(0.02mm), 10um(0.01mm) 격자 측정 시스템: 투사형 적외선 측정 시스템, 적외선 파장: 800nm
최대 작업 속도: 20m/분(1um), 60m/분(5um) 출력 신호: TTL, RS422, ~1Vpp
작동 전압: 5V±5%DC, 12±5%DV, 24V±5%DC 근무 환경: 온도: -10-45°C, 습도 DF 90%
강조하다:

선형 디지털 방식으로 가늠자

,

광학적인 선형 인코더

제품 설명

0.0001mm 정밀도의 광학 선형 척도
TTL 및 422 신호 출력 VMM, 라트 및 EDM
UJ 시리즈 선형 변환기 시스템은 기계 도구 및 측정 기기의 선형 운동 응용 프로그램에 정확한 위치 판독을 제공합니다.이 광학 선형 척도는 까다로운 산업용 용도로 특별한 정확도를 제공합니다..
제품 개요
우리의 선형 척도는 선형 운동 유도 구조의 정확한 위치 측정을 위해 설계되었습니다.그들은 기계 도구 후 장착 및 측정 기기 응용 프로그램에 이상적입니다.OEM 및 ODM 서비스는 특정 요구 사항을 충족 할 수 있습니다.
사용 가능한 모델
  • 측정 기계:UJCXF, UJCXE, UJCXFS, UJCXH 시리즈
  • 기계 도구:UJCXF, UJCXFS, UJCXE, UJCXK, UJCXG, UJCXGL
  • 플라스틱 주사 기계:UJCXEP
  • EDM 및 특수 응용 프로그램:EDM, 작은 구멍 기계 및 와이어 절단 애플리케이션을 위한 사용자 정의 센서
기술 사양
모델 결의 이동 범위 최대 속도 출력 신호
UJCXF1/UJCXFS1 1μm 50~600mm 20m/min TTL, RS422, ~1Vpp
UJCXF5/UJCXFS5 5μm 50~600mm 60m/min
UJCXH 1μm 50~500mm 20m/min
UJCXE1 1μm 50~1000mm 20m/min
UJCXE5 5μm 50~1000mm 60m/min
UJCXG1 1μm 50~3000mm 20m/min
UJCXG5 5μm 50~3000mm 60m/min
UJCXGL5 5μm 3000~6000mm 60m/min
추가 사양:
격자 거리: 20μm (0.02mm), 10μm (0.01mm)
측정 시스템: 투사형 적외선 (800nm 파장)
작동 전압: 5V±5%DC, 12V±5%DC, 24V±5%DC
작동 환경: 온도 -10°C ~ 45°C, 습도 ≤90%
응용 예제
시력 측정 기계에 설치된 UJC 시리즈 선형 척도:
0.0001mm 정밀도 광학 리니어 스케일 / VMM, 선반, EDM용 TTL 및 422 신호 출력 0
회사 정보
0.0001mm 정밀도 광학 리니어 스케일 / VMM, 선반, EDM용 TTL 및 422 신호 출력 1 0.0001mm 정밀도 광학 리니어 스케일 / VMM, 선반, EDM용 TTL 및 422 신호 출력 2 0.0001mm 정밀도 광학 리니어 스케일 / VMM, 선반, EDM용 TTL 및 422 신호 출력 3 0.0001mm 정밀도 광학 리니어 스케일 / VMM, 선반, EDM용 TTL 및 422 신호 출력 4
우리 의 고객 과 대리인
0.0001mm 정밀도 광학 리니어 스케일 / VMM, 선반, EDM용 TTL 및 422 신호 출력 5 0.0001mm 정밀도 광학 리니어 스케일 / VMM, 선반, EDM용 TTL 및 422 신호 출력 6
자주 묻는 질문
Q1: 당신은 공장 또는 무역 회사입니까?
A1: 우리는 공장이며 24 시간 이내에 답변을 제공합니다.
Q2: 귀하의 회사는 주로 무엇을 제조합니까?
A2: 우리는 비전 측정 기계, 좌표 측정 기계, CMM & VMM 고정 장치 및 관련 정밀 측정 장비에 전문적입니다.
Q3: 적절한 사양을 어떻게 선택할 수 있습니까?
A3: 우리의 전문 팀은 제품 종류와 측정 요구 사항에 따라 적절한 사양을 추천합니다.
Q4: 사용자 정의 서비스를 받아 들입니까?
A4: 예, 우리는 표준 기계와 특정 고객 요구에 맞춘 맞춤 솔루션을 모두 제공합니다.
Q5: 당신의 보증 기간은 무엇입니까?
A5: 우리는 1 년 보증 기간을 제공합니다. 우리의 제품은 안정적인 성능을 위해 내구성 요소에 대한 개선으로 안정적인 품질을 갖추고 있습니다.
