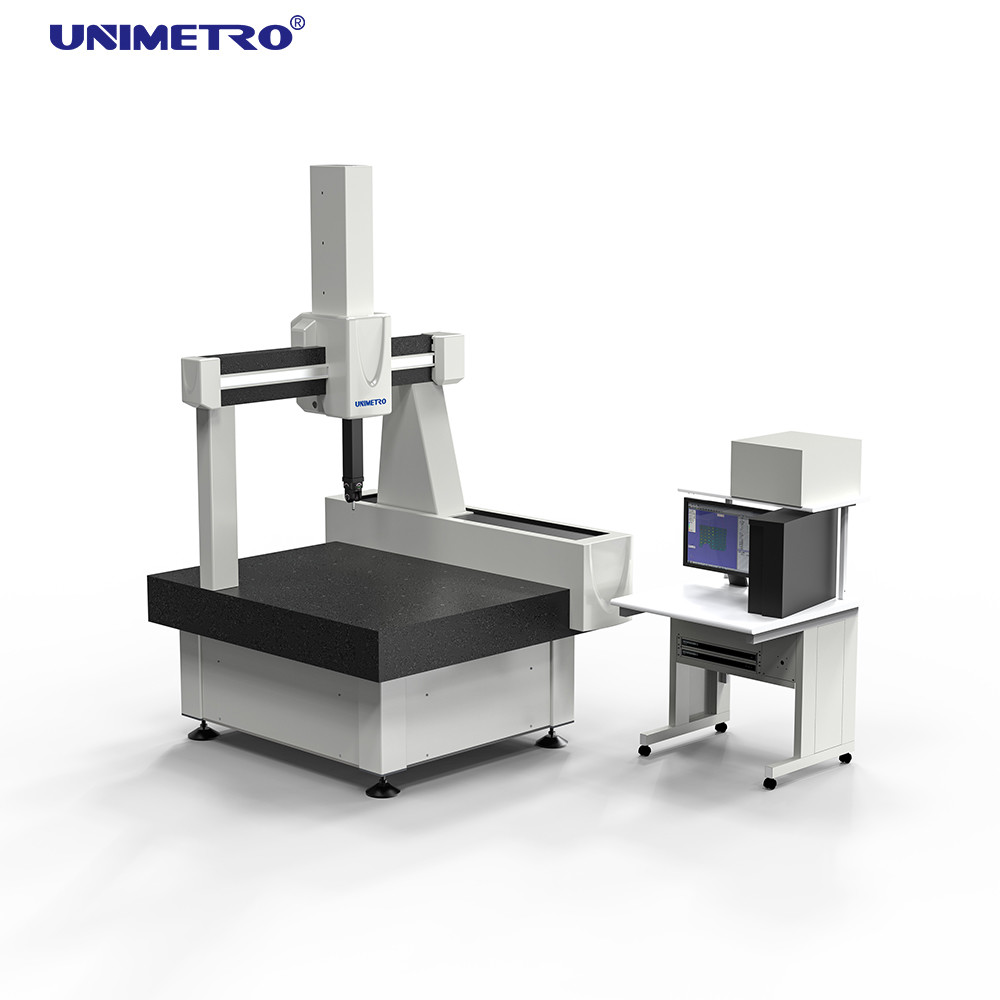

이중 패시브 진동 감쇠 및 밀폐형 가이드가 있는 반자동 고정밀 3D 좌표 측정기

• 특허받은 이중 수동 진동 감쇠: 통합된 진동 감쇠 시스템으로 별도의 기초 공사 없이 생산 라인 근처에 설치 가능합니다.
• 고품질 화강암 작업대: "타이산"에서 나는 정밀 천연 화강암은 뛰어난 진동 감쇠 및 안정성을 제공합니다.
• 모든 축의 밀폐형 가이드: 먼지 및 열 영향으로부터 보호되는 가이드 레일은 먼지가 많은 환경에 적합합니다.
• 마찰 "자동 정류" 전송: 고정 + 마이크로 서스펜션 구조의 특허 전송 시스템은 가이드 레일과 평행한 전송을 보장합니다.
• 수입 핵심 부품: 서보 모터, 전송 시스템, 공압 시스템 등 유명 브랜드의 프리미엄 부품.
• RENISHAW 광학 스케일: 0.5μm 해상도의 고정밀 광학 스케일로 뛰어난 측정 정밀도를 제공합니다.
• 에어 베어링 서라운드 가이드 웨이: 4면 서라운드 구조와 다중 공기압 조절기로 탁월한 안정성을 제공합니다.
• 소형 홀 기술: 고급 공기 소비 기술(150NL/Min)은 열 안정성 및 장기 정밀도를 향상시킵니다.

Rational-DMIS는 초보자와 전문가 모두를 위한 고급 기능을 갖춘 완전한 네이티브 DMIS 커널(ISO 22093:2003 표준)을 특징으로 하는 포괄적인 3D 측정 소프트웨어 패키지입니다.

• 실시간 충돌 경고 기능이 있는 온라인 및 오프라인 프로그래밍
• 버전 3.0, 4.0 및 5.0을 지원하는 전체 DMIS 커널
• CATIA, Pro/E, UG, Parasolid, STEP 및 IGES를 포함한 다중 CAD 인터페이스 형식
• 대규모 CAD 파일을 처리하기 위한 ACIS 그래픽 엔진
• PTB 인증 알고리즘(레벨 1)
• 0.002mm 간격의 고속 점대점 스캔
• 초당 20,000개의 포인트로 레이저 스캔 데이터 처리
• 프로브 보정을 위한 내장 Renishaw 제품 데이터 모델

• 사용자 정의 가능한 레이아웃의 Windows 기반 그래픽 인터페이스
• 완전한 2D 및 3D 기하학적 요소 측정
• 모든 기하학적 특성에 대한 ISO 표준 공차 평가
• 고급 기하학적 관계 계산 및 좌표 변환
• 자동 피처 인식 및 측정 프로그램 생성
• 다중 좌표계 설정 방법
• 프로그램 재사용을 위한 템플릿 기능
• PDF, Excel, HTML 및 기타 형식의 포괄적인 보고

CE 및 UL 인증을 받은 통합 서보 랙, 컨트롤러 플랫폼 및 CPU를 갖춘 RENISHAW UCC 컨트롤러로 글로벌 규정 준수.

• 단일 CPU 32비트 프로세서와 진정한 실시간 제어
• 19인치 랙 디자인, 무게: 19kg
• 220V, 50/60Hz 단상 전원, 1300W 연결 부하
• EN50082 및 EN50081 규정 준수
• 작동 온도: 10℃ ~ 45℃
• 상대 습도: 10% ~ 95% 비응축
• 1μm 해상도로 최대 위치 지정 속도
• 고급 미리보기 및 S-프로파일 가속
• 최대 10MHz 카운터 주파수

조이스틱 MCUlite: 10개의 제어 키와 속도 제어 시스템을 갖춘 포괄적인 CMM 작동 장치.

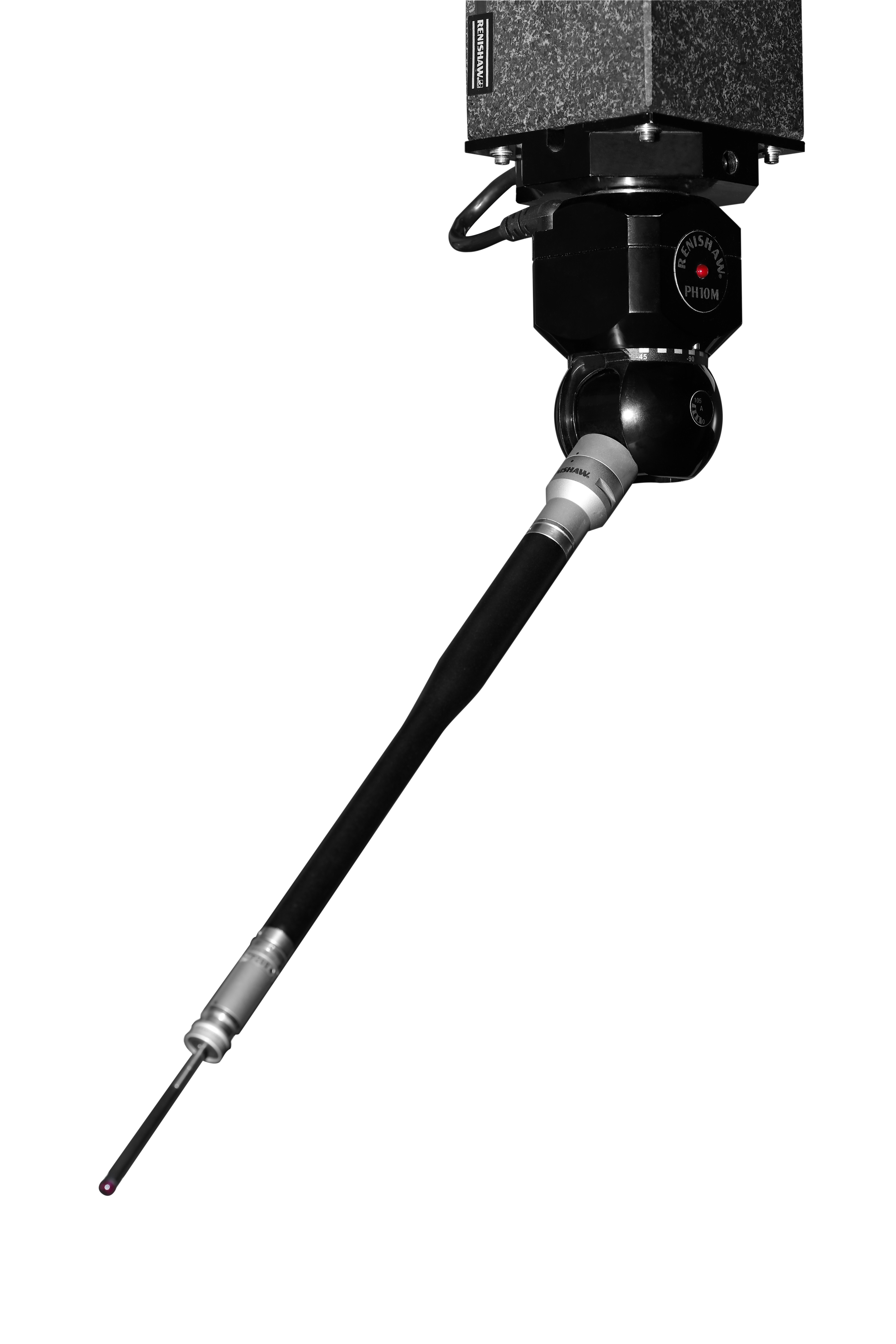

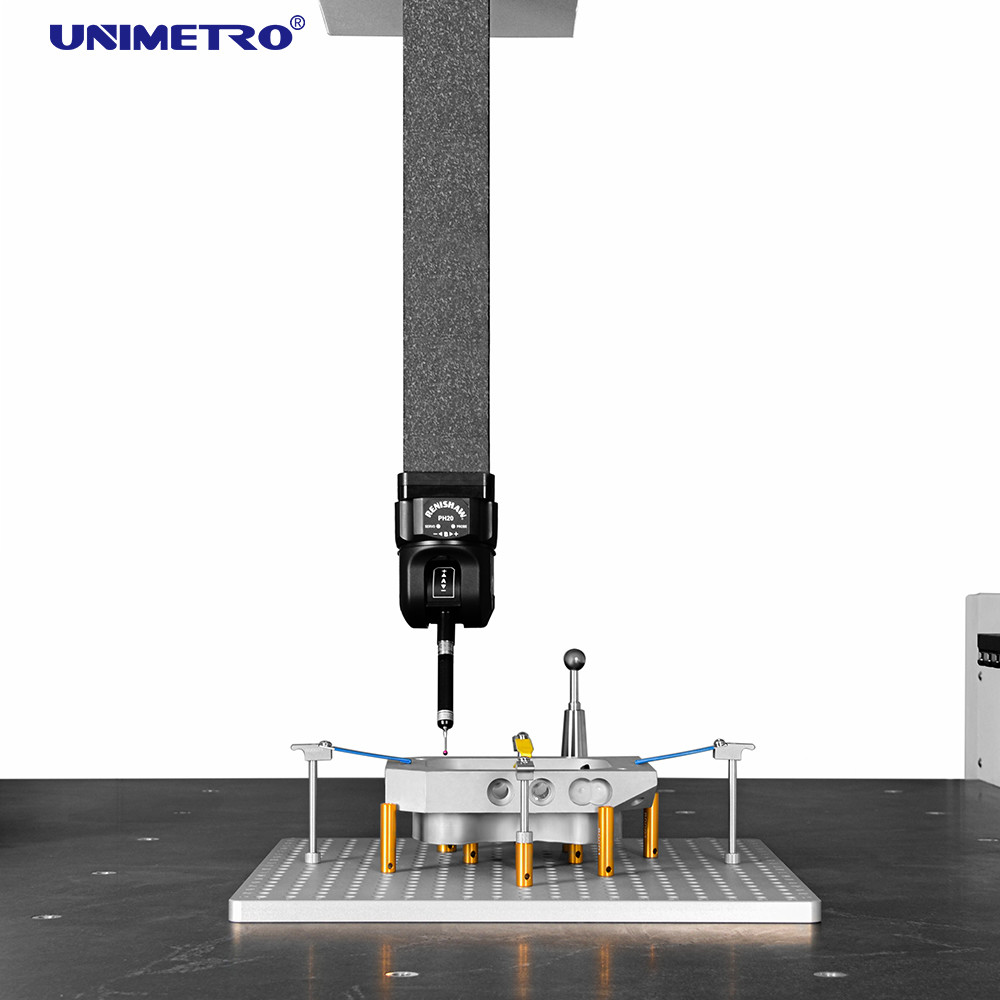

프로브 시스템: 프로브 헤드, 프로브 및 스타일러스를 포함한 완전한 측정 시스템.

캘리브레이션 볼: M10 나사산이 있는 Ø20mm 구형 참조 게이지, 원형도 ≤0.3μm, 6개의 반축 모두에서 접근 가능.
