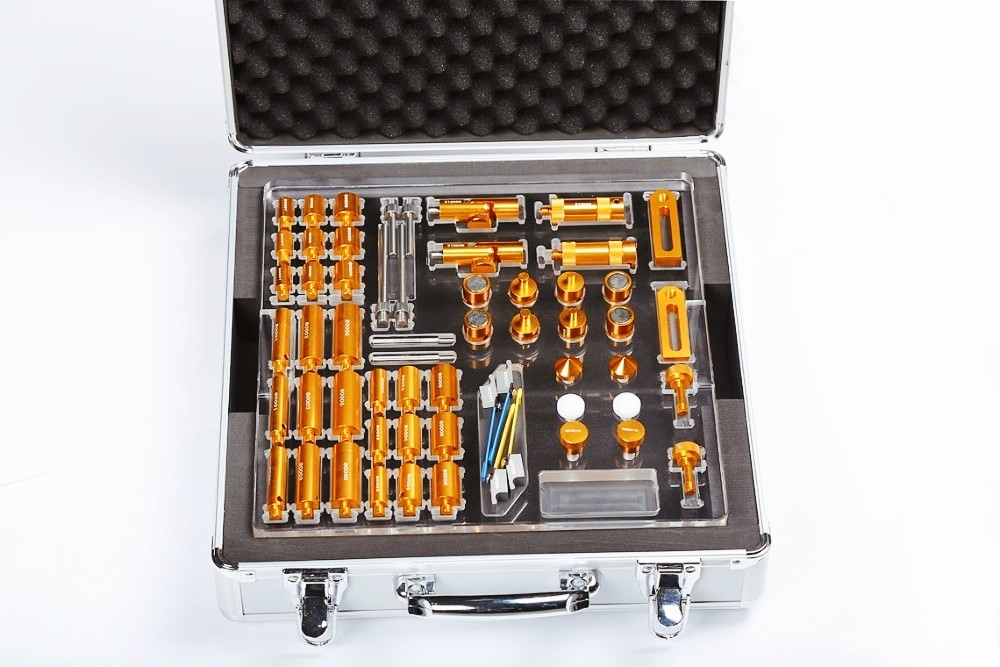

정밀 알루미늄 6061 CMM 일렉트로닉스 검사용 고정 키트
고품질 CMM 고정 키트 / 좌표 측정 기계 고정 클램프
플렉스픽 시리즈 CMM 고정장치는 조정 측정 프로세스에서 측정 정확성과 재생성을 향상시키기 위해 설계된 모듈식 고정 시스템입니다.
신청서
플렉스 픽스 픽처 시리즈는 전자, 항공우주, 자동차, 플라스틱 및 의료 등 다양한 산업에서 널리 사용됩니다.모든 크기와 모델의 CMM 및 VMM 기계와 호환됩니다., 이 도구들은 측정 프로세스를 유연하고 반복 가능하고 표준화시킵니다.
CMM용 모듈식 고정장치
UNIMETRO가 개발한 FlexFix 시리즈는 CMM 사용자가 빠르고 반복 가능한 고정 설정을 제공함으로써 재생성과 정확성을 향상시키는 데 도움이됩니다.모듈 시스템은 사용자 요구 사항에 따라 확장 할 수 있습니다., 모든 크기, 모양 또는 재료의 부품에 대한 완전한 고정 솔루션을 제공합니다.
이 시리즈는 다양한 표준 크기의 M8 스레드 피팅이있는 고정판을 갖추고 있으며 시스템의 정확성과 신뢰성을 보장하기 위해 복잡한 과정을 통해 고정도의 알루미늄으로 제조됩니다.완벽한 고정 솔루션은 도구 없이 빠르게 조립 할 수 있습니다., 처리량을 증가시키고 검사 지연을 피합니다.
장착 장비 를 선택 하는 것
플렉스픽 시리즈 CMM 장치는 하나의 기본 보드와 포괄적인 부품 세트를 포함하는 시작 키트로 제공됩니다.사용자는 CMM 기계 사양과 측정 요구 사항에 따라 기본 판 크기를 선택해야합니다..
CMM 장착 부품
플렉스 픽스 고정 부품은 필요한 최소한의 힘으로 구성 요소를 단단히 고정하도록 설계되었으며 특별한 도구가 필요하지 않습니다. 구성 요소는 지원 장치, 클램프,그리고 측정된 부분의 손상이나 왜곡을 방지하는 합리적인 설계의 프레스유연한 시스템은 다양한 고정 조합과 3D 측정을위한 명확한 탐사 경로를 허용합니다.
CMM 기판
여러 가지 기본판 크기는 다른 CMM 기계와 부품 고정 요구 사항을 수용합니다. 제조는 CNC 가공, 정밀 썰기, 애노이드 코팅,그리고 레이저로 표시하여 높은 정확도를 보장합니다., 평평성, 신뢰성. 사용자 정의 크기와 스레드 구멍이 제공됩니다.
고정판은 가시적인 부품 번호가있는 알파노메리크 격자 패턴을 갖추고 있으며, 사용자가 부품 조립 및 위치를 기록하여 설정을 완전히 정의하고 문서화 할 수 있습니다.후속 검사를 위해 세트업의 정확한 복제.
사용 가능한 판 크기
- 400*300mm, M8 스레드 구멍
- 400*400mm, M8 스레드 구멍
- 500*500mm, M8 스레드 구멍
- 600*600mm, M8 스레드 구멍
- 다른 맞춤형 크기가 가능합니다.
제품 매개 변수
| 제품 이름 |
마크 |
QTY |
| 12*50mm 정지점 | 80001 | 6 |
| 12*30mm 정지점 | 80002 | 6 |
| 16*50mm 정지점 | 80003 | 6 |
| 16*30mm 정지점 | 80004 | 6 |
| 20*50mm 정지점 | 80005 | 6 |
| 20*30mm 정지점 | 80006 | 6 |
| 12*20mm 정지점 | 80007 | 6 |
| 16*20mm 정지점 | 80008 | 6 |
| 20*20mm 정지점 | 80009 | 6 |
| 조정 가능한 피브 조인트 | 800012 | 2 |
| 조절 가능한 잭 스탠드 | 800013 | 2 |
| 자석 | 800014 | 4 |
| 핀 스탠드 | 800015 | 2 |
| 어댑터 | 800016 | 6 |
| 베이스보드 나사 | 800017 | 2 |
| 스루브 | 800019 | 2 |
| 조절 가능한 슬라이드 | 800020 | 8 |
| 긴장 클램프 | 800021 | 4 |
| 단장 클램프 지원 | 800023 | 2 |
| 긴 긴장 클램프 지원 | 800024 | 2 |
| 콩고 | 800025 | 3 |
| 나일론 콘 | 800026 | 3 |
| 스크루브드라이버 | 800027 | |
회사 정보
우리 의 고객 과 대리인
자주 묻는 질문
Q1: 당신은 공장 또는 무역 회사입니까?
A1: 우리는 공장이며 24 시간 이내에 답변을 제공합니다.
Q2: 당신의 회사는 주로 무엇을 생산합니까?
A2: 우리는 비전 측정 기계, 좌표 측정 기계 및 CMM & VMM 고정 장치에 전문적입니다.
Q3: 적절한 사양을 선택하는 방법?
A3: 우리의 전문 팀은 제품 종류와 측정 요구 사항에 따라 적절한 사양을 추천합니다.
Q4: 사용자 정의 서비스를 받아 들입니까?
A4: 예, 우리는 표준 기계와 고객 요구에 맞춘 맞춤형 솔루션을 모두 제공합니다.
Q5: 당신의 보증 기간은 무엇입니까?
A5: 우리 제품에는 1 년의 보증이 있습니다. 우리는 제품의 안정성 및 품질 보증을 향상시키기 위해 부서질 수있는 부품을 향상 시켰습니다.
