상세 정보

제품명:	이미지 측정 기계	차원:	600740980mm
측정 범위:	300200200mm	선형 스케일 분해능:	0.5um (옵션의 경우 0.1um)
측정 정확도:	2.5+l/100um	반복성:	2.5um
무게:	190Kg	재료:	화강암베이스
강조하다:	도형 인식 기계 190 킬로그램 , 그래닛 기초 화상 길이 측정기 , CE 도형 인식 기계

제품 설명

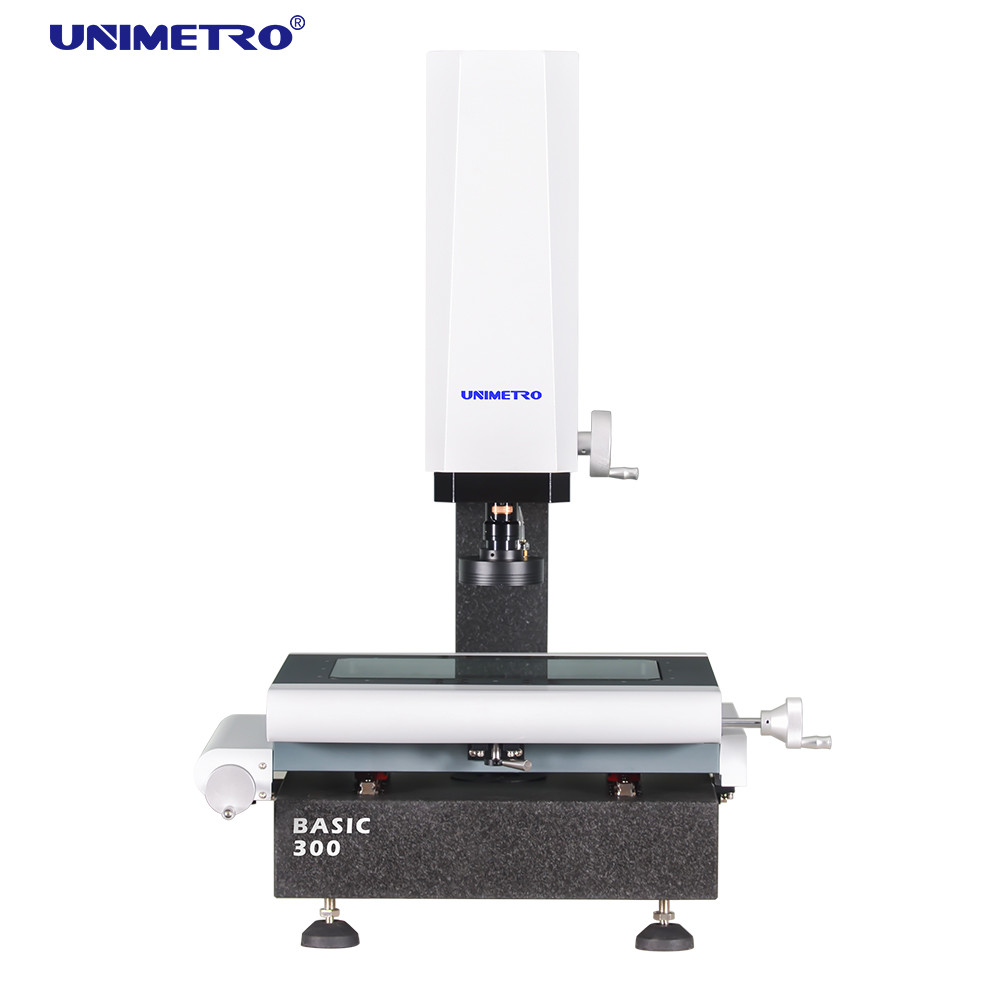

CE 인증, 그라니트 베이스, 190kg 무게를 가진 전체 수동 시야 측정 기계

전체 수동 이미지 측정 기계와 그라닌 기반

BASIC 시리즈 이미지 측정 기계는 UNIMETRO에 의해 설계 및 개발되어 있습니다.전자제품, 반도체, 플라스틱 주입, 3C 제품, 의료 및 항공. 이 도구는 제품 품질 관리 프로세스에서 중요한 역할을합니다.차원의 정확성을 보장하고 제품의 경쟁력을 강화.

BASIC 시리즈 VMM는 정밀 부품을 제조하는 공장에서 가장 일반적인 모델이며 소량 샘플 측정 응용 프로그램에 이상적입니다.3축 수동 제어 및 사용자 친화적 인 소프트웨어, 운영자는 빠르게 효율적으로 기계를 작동하는 법을 배울 수 있습니다.

주요 특징

높은 정확성과 안정성 3 축 0.0005mm 고해상도 선형 센서와 함께 초고의 성능과 정확성을위한 그라니트 기반 및 기둥
HIWIN 선형 안내 방식 및 알루미늄 작업 스테이지와 높은 역학적 성능과 긴 수명 주기를위한 단단한 고화면 처리
UNIMETRO가 선형 스케일, 빛 제어 및 터치 프로브 신호 전송을 위해 개발한 통합 코어 제어 박스, 간편한 배선, 유지 보수 및 기계 안정성을 보장합니다
이미지 변형을 방지하고 측정 정확성을 보장하기 위해 평행 빛 경로로 프로그래밍 가능한 윤곽 LED 조명
8 섹션 소프트웨어 제어 LED 링 라이트 다양한 모양과 재료의 부품에 대한 여러 조명 각도와 밝기를 제공합니다
조명 매개 변수는 부분 측정 프로그램에서 기록 될 수 있으며, 측정 과정에서 조정 필요성을 제거합니다.

하드웨어 구성

HIWIN 선형 가이드 방식
하드 애노디제이션으로 된 알루미늄 작업 스테이지
융합된 핵심 제어 상자
3 축 0.5μm 해상도의 선형 스케일
다기능 LED 평행 조명 그룹
산업용 고해상도 CCD 카메라
0.7-4.5X 수동 덩어리 줌 렌즈
여러 외부 액세서리 지원

기술 사양

모델	BASIC 200	BASIC 300	BASIC 400	BASIC 500
차원 (mm) (L × W × H)	550 × 540 × 930	600×740×980	700 × 840 × 980	800 × 940 × 980
측정 범위 (mm) (X×Y×Z)	200×100×150	300×200×200	400 × 300 × 200	500×400×200
측정 정확도 (μm)	2.5+L/100	2.5+L/100	2.5+L/100	3+L/100
반복성 (μm)	2.5	2.5	2.5	3
무게 (kg)	140kg	190kg	240kg	290kg

이미지 및 측정 사양:
CCD: 1.2M 화소 HD 디지털 카메라
렌즈: 확대 신호 피드백 센서와 함께 0.7-4.5X 수동 덩어리 줌 렌즈
확대: 18-195X (만 참조 - 다른 카메라와 렌즈 조합에 따라 다릅니다)
시야장 8.1~1.3mm
작업 거리: 80mm
선형 스케일 해상도: 0.5μm (0.1μm 선택)
운전 시스템: X,Y,Z 축 수동 제어
조명: 프로그래밍 가능한 4 섹션 LED 반지 표면 조명, 평행 LED 윤곽 조명, 8 섹션 LED 반지 조명, 동축 (선택)

소프트웨어 개요

UNIMETRO INSPECT3D 소프트웨어는 빠르고 정확한 측정에 강력한 기능을 제공하면서 배우기 쉬운 사용자 친화적인 인터페이스를 갖추고 있습니다.이 소프트웨어는 완전한 영어 사용자 인터페이스를 제공하고 추가 언어 개발을 지원합니다.

소프트웨어 기능

입력 CAD 파일 및 측정
부품 배열 및 매크로 측정
자동 초점 및 높이 측정
빠른 위치 확인을 위한 탐색 기능
강력한 기하학적 측정 기능
여러 데이터 보고 및 그래픽 데이터 출력 기능
유연한 사용자 프로그램
참조 요소를 만드는 것
강력한 가장자리 감지 기능
여러 외부 액세서리 지원
기하학적 허용값의 자동 계산
복잡 한 생산 의 빠르고 편리한 측정

회사 정보

우리 의 고객 과 대리인

자주 묻는 질문

Q1: 당신은 공장 또는 무역 회사입니까?

A1: 우리는 공장이며 24 시간 이내에 답변을 제공합니다.

Q2: 당신의 회사는 주로 무엇을 생산합니까?

A2: 우리는 주로 비전 측정 기계, 좌표 측정 기계, CMM 및 VMM 고정 장치 및 관련 장비를 제조합니다.

Q3: 적절한 사양을 선택하는 방법?

A3: 우리의 전문 팀은 귀하의 제품 종류와 크기 요구 사항에 따라 적절한 사양에 대해 조언합니다.

Q4: 사용자 정의 서비스를 받아 들입니까?

A4: 예, 우리는 표준 기계와 고객 요구에 맞춘 맞춤형 솔루션을 모두 제공합니다.

Q5: 당신의 보증 기간은 무엇입니까?

A5: 우리의 제품 보증 기간은 1 년입니다. 우리는 부서질 부품을 개선하고 안정적인 제품 품질을 유지합니다.
