| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | UNIMETRO |
| 인증: | CE,ISO |
| 모델 번호: | HE 시리즈 |
| 최소 주문 수량: | 1 |
| 가격: | Discussible |
| 포장 세부 사항: | 나무 상자 |
| 배달 시간: | 20~25days |
| 지불 조건: | 신용장, 티/티 |
| 공급 능력: | 한 달에 10 세트 |
| 제품명: | 시각 측정 기계 | 차원: | 1700*1180*1750 |
|---|---|---|---|
| 측정 범위: | 600*500*200mm | 측정 정확도: | 2.5+l/200um |
| 반복성: | 2.5um | 선형 스케일 분해능: | 0.1um/0.5um |
| 운전 시스템: | CNC 제어 | 조명: | 5 링 8 섹션 LED LIGHTRELLEL LED 조명 |
| 강조하다: | 소프트웨어 제어 시각적 측정 기계,소프트웨어 제어 VMZ,시각적 측정 기계 VMZ |
||

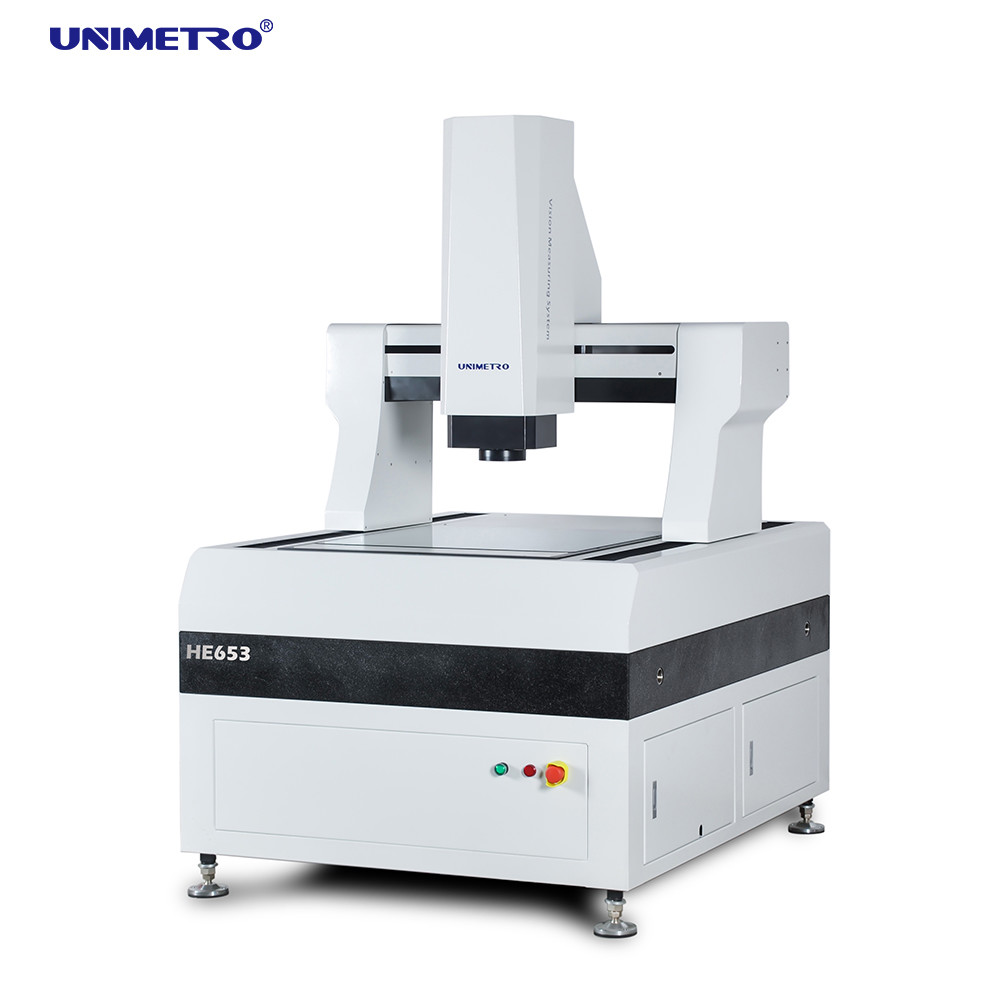

HE 시리즈 갠트리형 CNC 시각 측정기는 고정밀 및 대규모 측정을 위해 특별히 설계되었습니다. 측정 작업을 고정 상태로 유지하기 위해 완전 폐쇄형 이동식 브리지 구조를 채택했습니다. 고정밀도와 고효율성을 유기적으로 결합하여 다양한 제품의 기하학적 매개변수를 효과적으로 감지합니다. 현재 PCB 회로 기판, 동박 적층판, 평면 유리, 액정 모듈, 나이프 몰드, 절연 재료, 정밀 판금 및 기타 산업에 주로 사용됩니다.
설명
시각적 측정기 ---- 고강성 구조 설계
>> 전체 폐쇄형 프레임 이동 브릿지 구조가 채택되어 고정된 측정 공작물, 큰 지지력 및 우수한 모션 성능을 제공합니다.
>> 유한요소해석기술을 기계설계에 도입하여 고강성과 고정밀 기계구조를 보장합니다.
>> 000등급 화강암 베이스, 고강도, 내식성 및 우수한 안정성.
>> 산화알루미늄 표면 처리 작업대, 빠르고 유연한 동작 제어, 내구성과 아름다움.
시각적 측정 기계높음 ---- 정밀 구성
>> RENISHAW 개방형 격자 눈금자, 해상도 0.5um, 높은 정밀도 및 우수한 안정성.(옵션의 경우 0.1um)
>> 정밀 리니어 가이드 레일, 그라인더의 볼 스크류 및 AC 서보 모터는 기계 시스템의 위치 정확도 안정성을 보장합니다.
>> 2M 픽셀의 고화질 컬러 기가 디지털 카메라는 선명한 관찰과 안정적인 측정 요구 사항을 충족합니다.
>> 6.5X 고화질 광학 렌즈, 정확한 자동 줌, 빠른 픽셀 보정.
>> 프로그래밍 가능한 5링 8섹션 LED 표면 광원, 병렬 LED 윤곽 광원 시스템.
>> 전체 축 자동 제어, AC 전체 폐쇄 루프 서보 모터 드라이브.
3D 측정을 위한 시각적 측정기 옵션 멀티 센서
HE 시리즈 대형 갠트리형 시각 측정기에는 포괄적인 2D/3D 복합 측정을 위한 다양한 3D 센서를 장착할 수 있습니다. 프로브, 레이저 등 비접촉식 센서도 장착할 수 있습니다. 또한 RENSHAW 프로브 브래킷 전체 시리즈를 지원하므로 사용자는 하나의 장치에서 전체 측정의 자동 변환을 완료하여 생산성을 크게 향상시킬 수 있습니다.
매개변수
| 모델 | HE652 | HE862 | HE1080 | HE1210 | HE1512 | HE1812 |
| X,Y 이동거리(mm) | 500*600 | 600*800 | 800*1000 | 1000*1200 | 1200*1500 | 1200*1800 |
| Z축 이동거리(mm) | 200 (고객의 요구 사항에 따라 인상 가능) | |||||
| 부하 용량 | 대략. 35kg | |||||
| 치수(mm) | 1700*1180*1750 | 1700*1280*1750 | 1900*1480*1750 | 2100*1680*1750 | 2500*1880*1750 | 2700*1880*1750 |
| 무게(kg) | 1500 | 1800 | 2900 | 3200 | 4400 | 4800 |
| 해결 | 0.5μm(옵션의 경우 0.1μm) | |||||
| 카메라 | 2M HD GIGA 디지털 카메라 | |||||
| 줌렌즈 | 전문 자동 줌 렌즈 줌 렌즈 배율: 1~10X | |||||
| 비디오 확대 | 18~195X | |||||
| (선택한 카메라의 모델에 따라 배율이 변경됩니다. 실제 배율은 측정된 데이터에 따라 달라집니다.) | ||||||
| 시야 | 8.1~1.3mm | |||||
| (카메라와 렌즈의 다양한 매칭 방식에 따라 시야가 그에 따라 변경되며 실제 시야는 측정된 데이터에 따라 달라집니다.) | ||||||
| 정확성* | ≤ (3+L/200)μm | |||||
| 조명 | 프로그래밍 가능한 5링 8섹션 LED 표면 조명 | |||||
| (40 섹션 링 라이트, 동축 조명, 옵션을 위한 이동식 멀티 컬러 링 라이트) | ||||||
