| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Unimetro |
| 인증: | CE ISO |
| 모델 번호: | HE652 |
| 최소 주문 수량: | 1개 세트 |
| 가격: | usd32500-usd37500/set |
| 포장 세부 사항: | 나무 상자 |
| 배달 시간: | 15 일 |
| 지불 조건: | 전신환 |
| 공급 능력: | 달 당 30개 세트 |
| 차원: | 1700*1180*1750mm | 순중량: | 1500 킬로그램 |
|---|---|---|---|
| X/Y는 이동합니다: | 500x600 | 정확성: | ≤3+L/200um |
| 반복 가능성: | 3 um | ||
| 강조하다: | 큰 비전 측정 기계,CNC 비전 측정 기계,비전 측정 기계 프컴 |
||

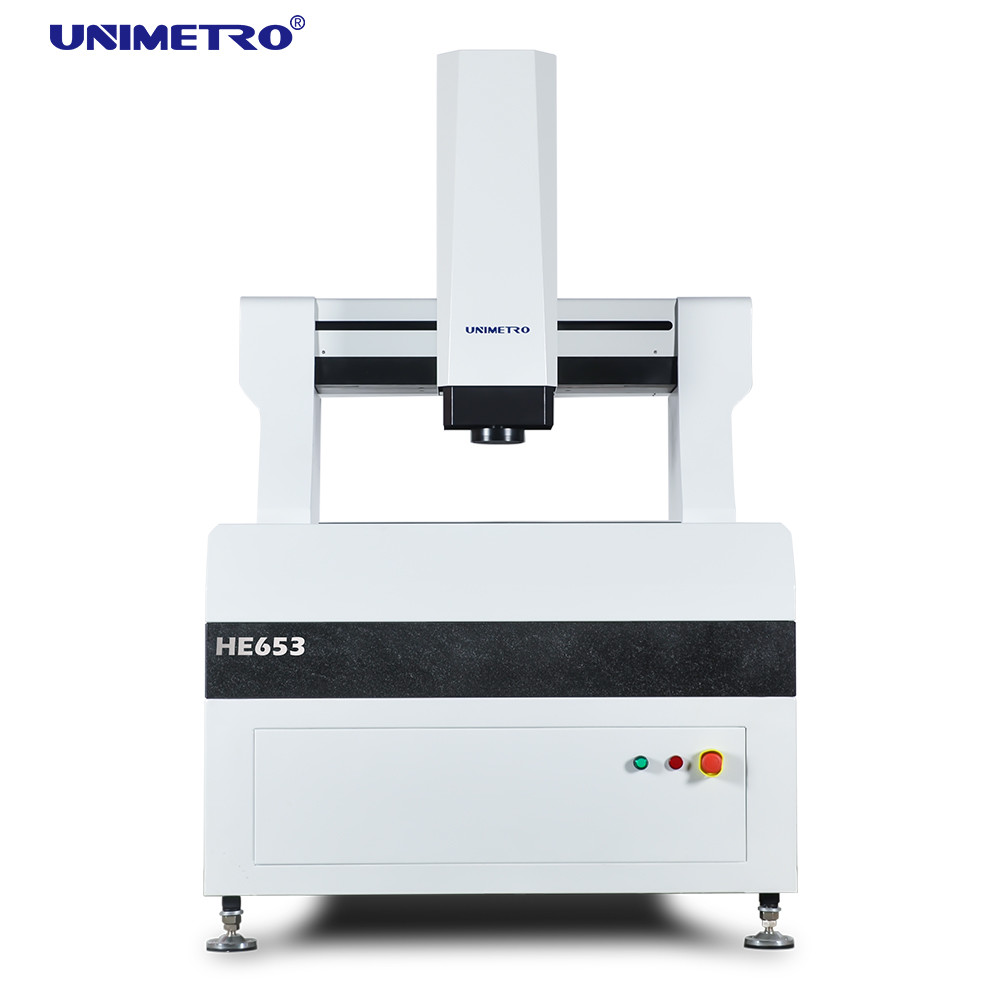

HE 시리즈의 고정도 게트리 타입 시각 측정 시스템은 높은 정확성과 높은 효율성을 결합하여 다양한 종류의 부품의 기하학적 요소를 위해 고속 측정을 제공합니다.HE 시리즈는 PCB와 같은 다양한 산업 및 제품에 널리 사용됩니다., 구리 접착 래미네이트, 패드 글래스, LCD 모듈, 단열 재료 등
유한 요소 분석은 HE 시리즈의 설계 과정에 도입되어 높은 경직성과 정확한 기계 구조를 보장합니다.기계 기반은 닫힌 프레임 이동성 다리 유형 구조를 사용이것은 간단하고 높은 로딩 능력과 최고의 운동 성능을 제공합니다.
특징
>> 가동 가능한 랜트리 구조와 작업 조각은 측정 때 고정됩니다.
>> 4축 CNC 완전 자동 폐쇄 루프 제어, 완전 자동 측정
>> 000등급의 그라니트 기반과 빔, 안정적이고 신뢰할 수 있습니다.
>> 0.1um의 해상도로 높은 정밀도와 좋은 안정성을 가진 개방 격자 라인러;
>> 정밀 선형 가이드 레일, 밀링 등급 공 나사 및 파나소닉 AC 서보 모터 기계 운동 시스템의 위치 정확성의 안정성을 보장;
>> 고해상도 컬러 카메라로 명확한 관측과 안정적인 측정의 요구 사항을 충족합니다.
>> 6.5x 연속 자동 확대 렌즈, 정확한 자동 확대, 한 화소 수정 충분;
>> 프로그래밍 가능한 5 링 8 영역 LED 표면 광원 및 전송 병렬 LED 윤곽 광원 시스템은 256 레벨의 밝기 조절을 지능적으로 실현 할 수 있습니다.
>> 수입된 접촉 탐사선은 3D 측정을 실현하도록 구성되어 있습니다.
>> Immeasuring4.2 독립적 인 재산권으로 자동 이미지 측정 소프트웨어가 표준으로 제공되며 강력하고 사용하기 쉽습니다.
소프트웨어 기능
▶외계 배열 RationalVue 복합물 측정 소프트웨어로 ULTRA 시리즈는 강력한 2D/3d 복합물 측정 기능을 제공할 수 있습니다.
▶단순하고 이해하기 쉬운 조작 인터페이스는 측정을 더 간단하고 효율적으로 만듭니다.
▶자동 측정 프로그램은 팩 측정을 효율적이고 빠르게 완료하도록 설정할 수 있습니다.
매개 변수
| 모델 |
HE 652 |
HE862 |
HE1080 |
HE1210 |
HE1512 |
HE1812 |
| X,Y 여행 ((mm) |
500*600 |
600*800 |
800*1000 |
1000*1200 |
1200*1500 |
1200*1800 |
|
Z축 이동 (mm) |
200 (고객의 요구에 따라 올릴 수 있습니다) |
|||||
|
용량 |
약 35kg |
|||||
| 크기 (mm) |
1700*1180*1750 |
1700*1280*1750 |
1900*1480*1750 |
2100*1680*1750 |
2500*1880*1750 |
2700*1880*1750 |
| 무게 (kg) |
1500 |
1800 |
2900 |
3200 |
4400 |
4800 |
|
결의 |
0.5μm (비용으로는 0.1um) |
|||||
|
카메라 |
2M HD GIGA 디지털 카메라 |
|||||
|
줌 렌즈 |
전문 자동 확대 렌즈 확대 렌즈 확대 렌즈: 1~10X |
|||||
|
비디오 확대 |
18~195X (선택된 카메라의 다른 모델에 따라 확대 크기가 달라질 것입니다. 실제 확대 크기는 측정 데이터에 따라 달라집니다.) |
|||||
|
수직선 |
8.1~1.3mm (카메라와 렌즈의 다른 일치 스키마에 따라 시야 영역은 그에 따라 변화하며 실제 시야 영역은 측정 데이터에 따라 달라집니다.) |
|||||
|
정확성* |
≤ (3+L/200) μm |
|||||
|
조명 |
프로그래밍 가능한 5개 반지 8개 LED 표면 조명 (40개 반지 반지 반지 반지 반지 반지 반지 반지 |
|||||
회사 정보
우리 고객과 대리인
| FAQ |
|---|
| Q1: 당신은 공장이나 무역 회사입니까? |
| A1: 우리는 공장이고 24 시간 안에 가장 빠른 답변을 제공합니다. |
| Q2: 당신의 회사는 주로 어떤 분야에서 일하고 있습니까? |
| A2: 우리는 주로 비전 측정 기계, 좌표 측정 기계, CMM & VMM 고정 장치 등을 생산합니다. |
| Q3: 적절한 사양을 선택하는 방법? |
| A3: 당신이 우리에게 종류와 크기를 알려준다면, 우리의 전문 팀은 당신에게 적절한 사양의 측정 장치를 조언할 것입니다. |
| Q4: 사용자 정의 서비스를 받아 들입니까? |
| A4: 확실히! 우리는 전형적인 기계뿐만 아니라 고객의 필요에 맞춘 기계도 제공할 수 있습니다. |
| Q5: 당신의 보증 기간은 무엇입니까? |
| A5: 우리의 제품 보증 기간은 1 년입니다. 우리의 제품 품질은 매우 안정적입니다. 일부 부서지기 쉬운 부분에서 많이 개선되었습니다. 당신은 우리의 제품의 품질에 확신 할 수 있습니다. |
