| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Unimetro |
| 인증: | CE ISO |
| 모델 번호: | HE652 |
| 최소 주문 수량: | 1개 세트 |
| 가격: | usd32500-usd37500/set |
| 포장 세부 사항: | 나무 상자 |
| 배달 시간: | 15 일 |
| 지불 조건: | 전신환 |
| 공급 능력: | 달 당 30개 세트 |
| dimension: | 1700*1180*1750mm | net weight: | 1500kg |
|---|---|---|---|
| X/Y travel: | 500x600 | accuracy: | ≤3+L/200um |
| Repeatability: | 3um | ||
| 강조하다: | PCB 비전 측정 기계,가득 찬 자동 시각 장비 측정 기계,터치 프로브 비전 측정 기계 |
||

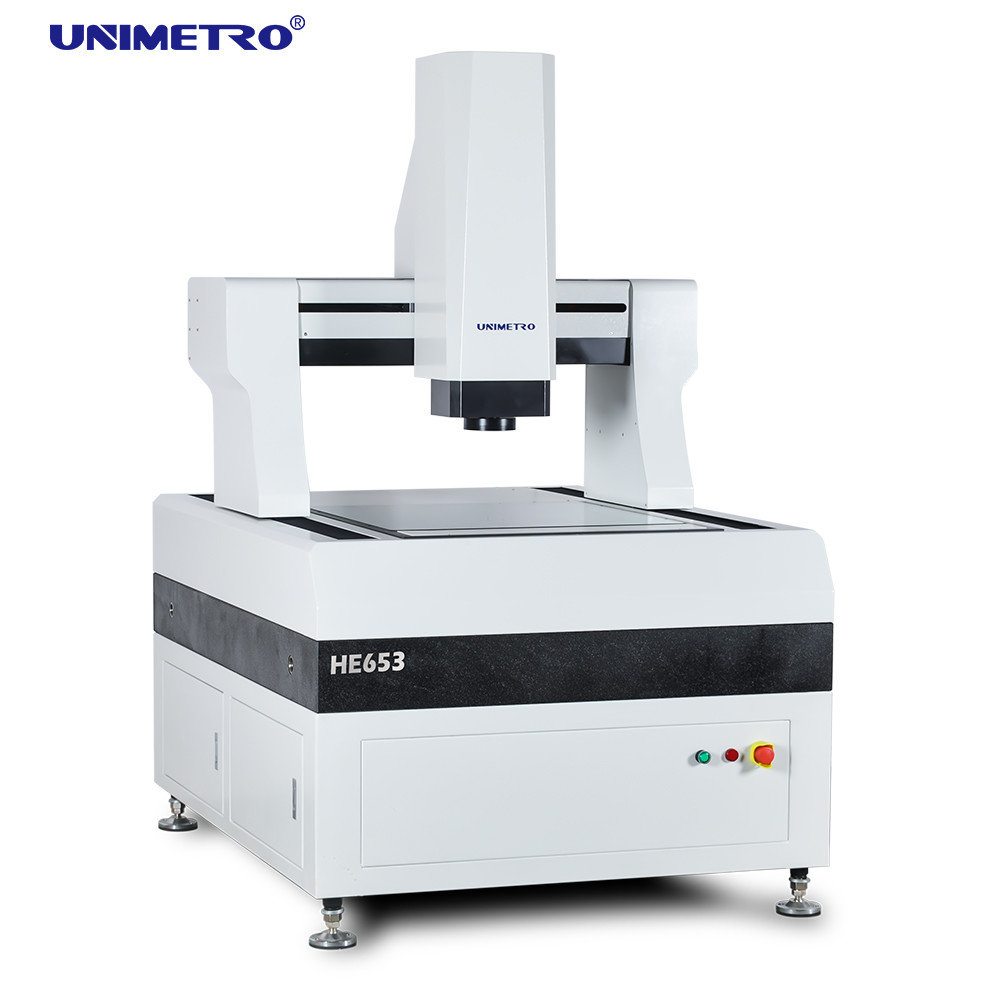

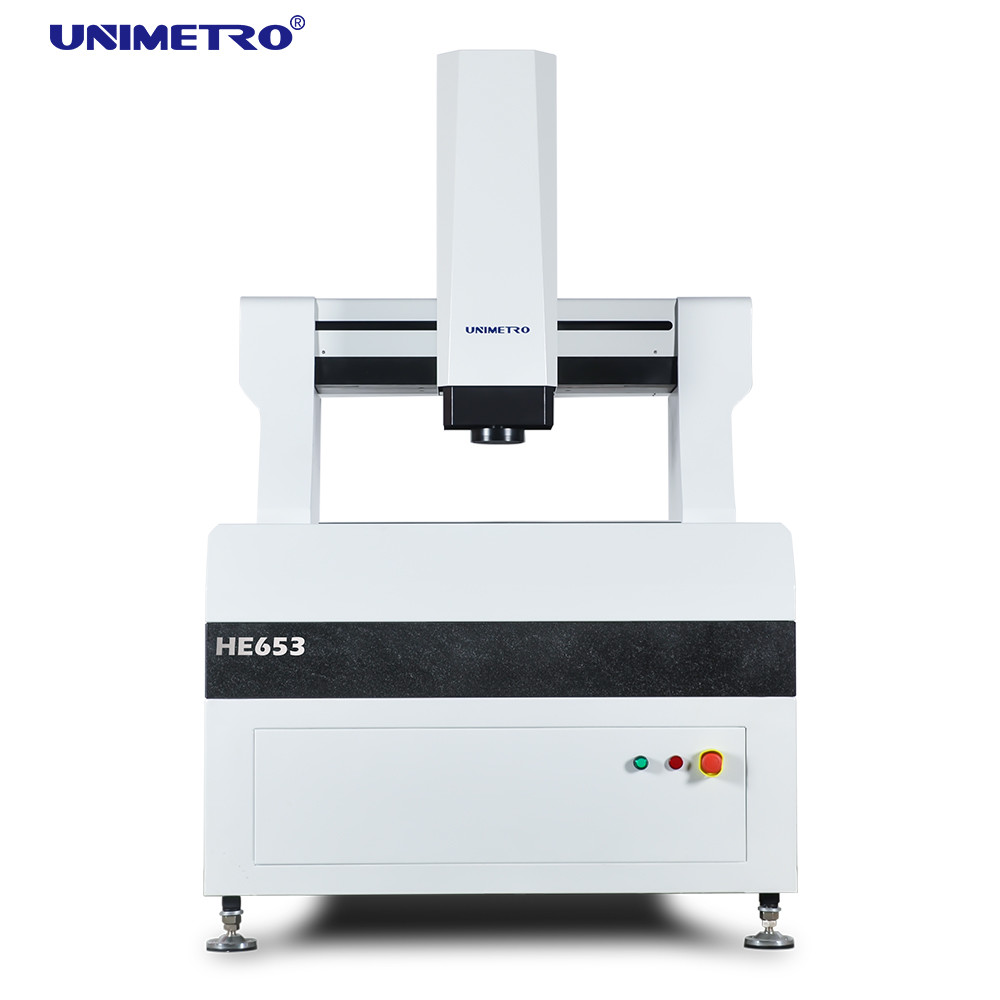

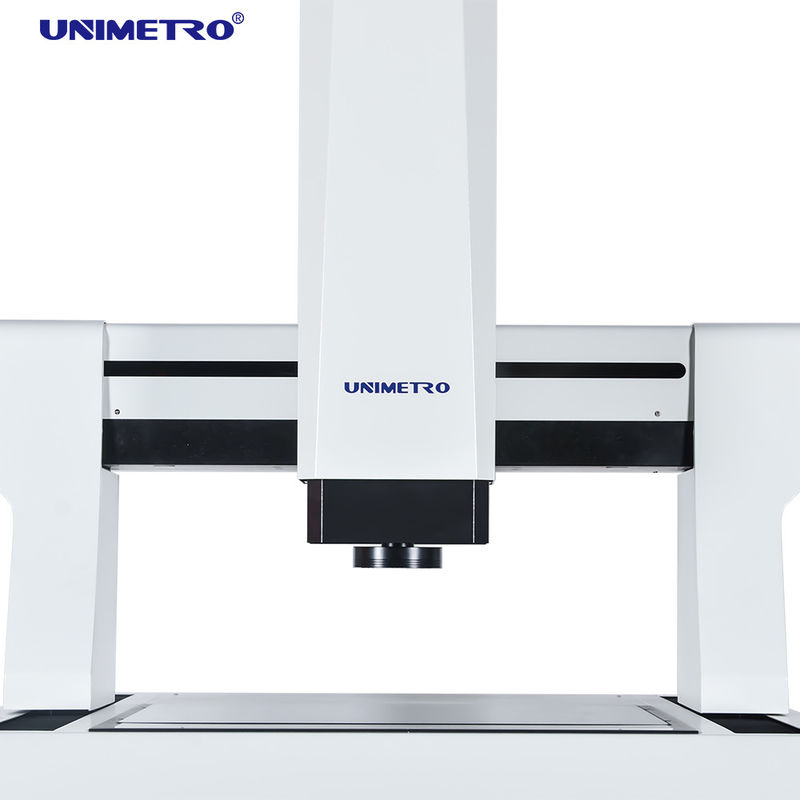

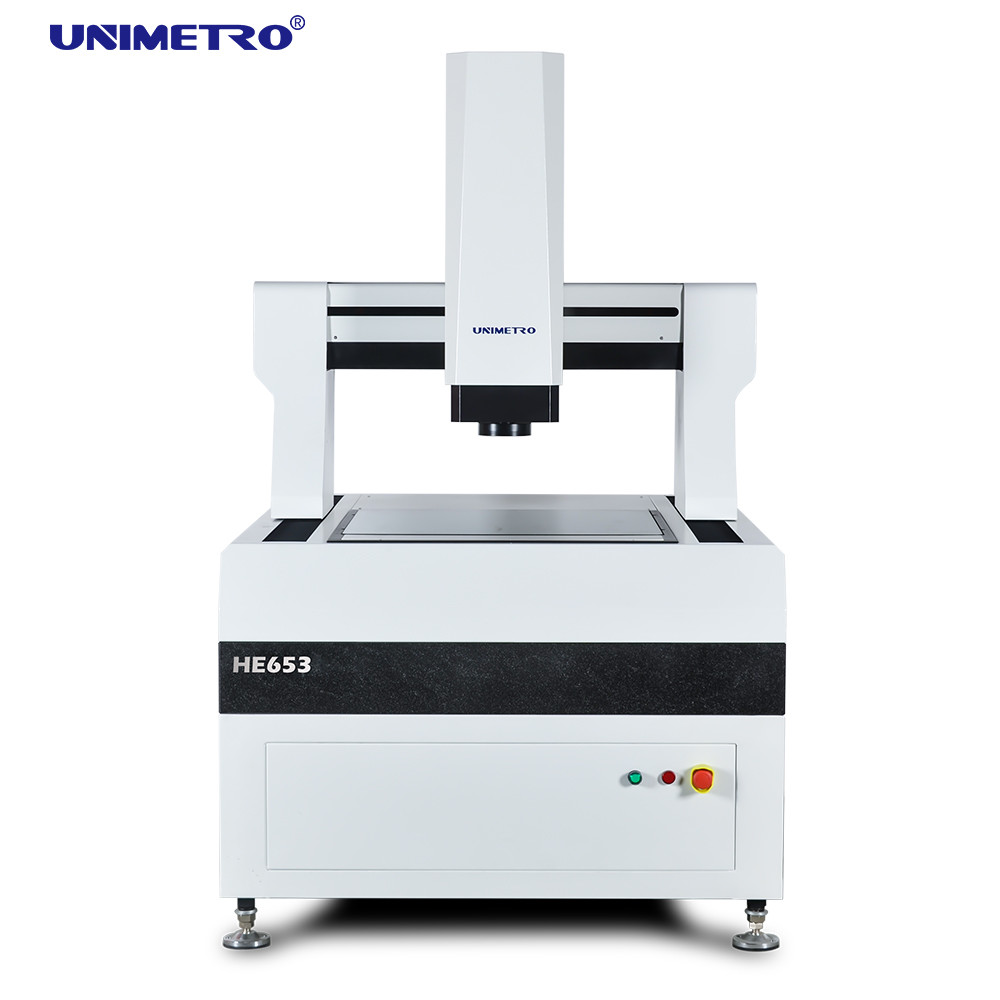

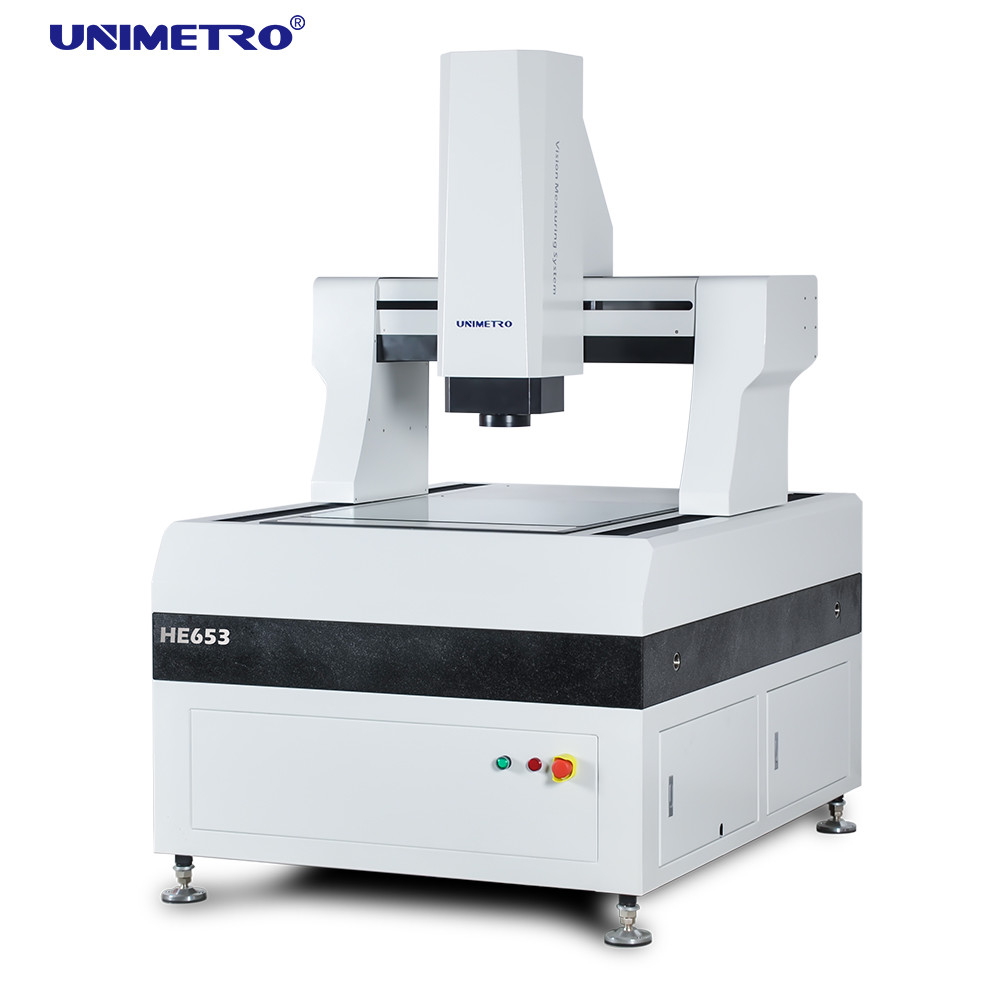

HE 시리즈 고정밀 갠트리형 비전 측정 시스템은 고정밀도와 고효율을 결합하여 다양한 종류의 부품의 기하학적 요소에 대한 고속 측정을 제공합니다. HE 시리즈는 PCB, 동박 적층판, 패드 유리, LCD 모듈, 절연 재료 등과 같은 다양한 산업 및 제품에 널리 사용됩니다.
HE 시리즈의 설계 과정에서 유한 요소 분석이 도입되어 높은 강성과 정확한 기계적 구조를 보장합니다. 기계 베이스는 단순하고 높은 적재 능력과 최고의 동작 성능을 제공하는 폐쇄형 프레임 가동 브리지형 구조를 사용합니다.
PCB 비전 측정기 특징:
>> 가동 갠트리 구조이며 측정 시 공작물이 고정됩니다.
>> 4축 CNC 완전 자동 폐쇄 루프 제어, 완전 자동 측정;
>> 000 등급 화강암 베이스 및 빔, 안정적이고 신뢰할 수 있습니다.
>> 0.1 um 해상도의 개방형 격자 자, 고정밀도 및 우수한 안정성;
>> 정밀 선형 가이드 레일, 연삭 등급 볼 스크류 및 Panasonic AC 서보 모터는 기계 동작 시스템의 위치 정확도 안정성을 보장합니다.
>> 선명한 관찰과 안정적인 측정을 위한 고해상도 컬러 카메라;
>> 6.5x 연속 자동 줌 렌즈, 정확한 자동 줌, 1 픽셀 보정으로 충분합니다.
>> 프로그래밍 가능한 5-링 8-존 LED 표면 광원 및 투과 평행 LED 윤곽 광원 시스템은 256 레벨 밝기 조정을 지능적으로 실현할 수 있습니다.
>> 수입된 접촉 프로브가 구성되어 3D 측정을 실현합니다.
>> 독립적인 재산권을 가진 Immeasuring4.2 자동 이미지 측정 소프트웨어가 표준으로 제공되어 강력하고 사용하기 쉽습니다.
당사의 PCB 비전 측정기는 강력한 소프트웨어를 지원합니다.
▶External-Array RationalVue 복합 측정 소프트웨어를 통해 ULTRA 시리즈는 강력한 2D/3d 복합 측정 기능을 제공할 수 있습니다.
▶간단하고 이해하기 쉬운 작동 인터페이스는 측정을 더 간단하고 효율적으로 만듭니다.
▶ 자동 측정 프로그램을 설정하여 배치 측정을 효율적이고 빠르게 완료할 수 있습니다.
당사의 PCB 비전 측정기 세부 정보는 아래 차트에 표시됩니다.
| 제품 이름 | 완전 자동 비전 측정 시스템 | |||||
| 모델 | HE 652 | HE862 | HE1080 | HE1210 | HE1512 | HE1812 |
| X,Y 이동(mm) | 500*600 | 600*800 | 800*1000 | 1000*1200 | 1200*1500 | 1200*1800 |
| Z축 이동(mm) | 200(고객의 요구 사항에 따라 높일 수 있음) | |||||
| 적재 능력 | 약 35kg | |||||
| 치수(mm) | 1700*1180*1750 | 1700*1280*1750 | 1900*1480*1750 | 2100*1680*1750 | 2500*1880*1750 | 2700*1880*1750 |
| 무게(kg) | 1500 | 1800 | 2900 | 3200 | 4400 | 4800 |
| 해상도 | 0.5μm(옵션 0.1μm) | |||||
| 카메라 | 2M HD GIGA 디지털 카메라 | |||||
| 줌 렌즈 | 전문 자동 줌 렌즈 줌 렌즈 배율: 1~10X | |||||
| 비디오 배율 | 18~195X | |||||
| (선택한 카메라의 모델에 따라 배율이 변경됩니다. 실제 배율은 측정 데이터에 따릅니다.) | ||||||
| FOV | 8.1~1.3mm | |||||
| (카메라와 렌즈의 다른 매칭 방식에 따라 시야가 변경되며, 실제 시야는 측정 데이터에 따릅니다.) | ||||||
| 정확도* | ≤ (3+L/200)μm | |||||
| 조명 | 프로그래밍 가능한 5-링 8 섹션 LED 표면 조명 | |||||
| (40 섹션 링 라이트, 동축 라이트, 옵션으로 이동 가능한 다색 링 라이트) | ||||||
