| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Unimetro |
| 인증: | CE ISO |
| 모델 번호: | HE652 |
| 최소 주문 수량: | 1 세트 |
| 가격: | usd 32500-usd 37500/set |
| 포장 세부 사항: | 나무 케이스 |
| 배달 시간: | 15 일 |
| 지불 조건: | T/T,L/C |
| 공급 능력: | 달 당 30 세트 |
| 차원: | 1700*1180*1750mm | 순중량: | 1500KG |
|---|---|---|---|
| X/Y 여행: | 500x600 | 정확성: | ≤3+l/200um |
| 반복성: | 3UM | ||
| 강조하다: | 비전 측정기 고해상도,이동식 갠트리 비전 측정기,1500kg 비전 측정기 |
||

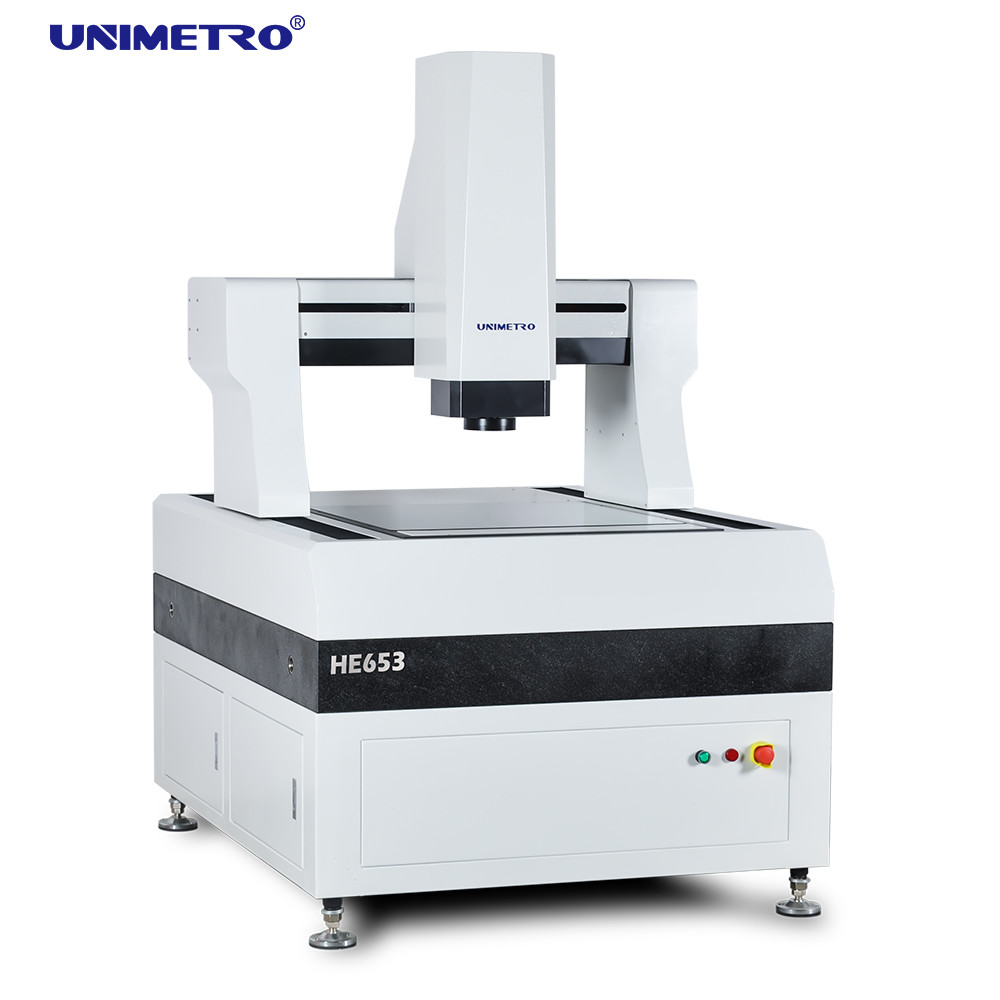

HE 시리즈 고정밀 갠트리 유형 시각적 측정 시스템은 고정확도와 고효율을 결합하여 다양한 종류의 부품의 기하학적 요소에 대한 고속 측정을 제공합니다. HE 시리즈는 PCB, 동박적층판, 패드 유리, LCD 모듈, 절연재 등 다양한 산업 및 제품에 널리 사용됩니다.
HE 시리즈의 설계 과정에는 유한 요소 분석이 도입되어 높은 강성과 정확한 기계 구조를 보장합니다. 기계 베이스는 폐쇄형 프레임 이동식 브리지 유형 구조를 사용하여 간단하고 높은 하중 성능과 최고의 모션 성능을 제공합니다.
제품특성
대형 비전 측정기 기능:
>> 이동식 갠트리 구조와 측정 시 공작물이 고정됩니다.
>> 4축 CNC 전자동 폐쇄 루프 제어, 전자동 측정;
>> 000등급 화강암 베이스 및 빔, 안정적이고 신뢰할 수 있음;
>> 0.1um의 해상도, 고정밀도 및 우수한 안정성을 갖춘 개방형 격자 눈금자;
>> 정밀 선형 가이드 레일, 연삭 등급 볼 스크류 및 Panasonic AC 서보 모터는 기계 모션 시스템의 위치 정확도 안정성을 보장합니다.
>> 선명한 관찰과 안정적인 측정 요구 사항을 충족하는 고해상도 컬러 카메라;
>> 6.5x 연속 자동 줌 렌즈, 정확한 자동 줌, 1픽셀 보정이면 충분합니다.
>> 프로그래밍 가능한 5링 8존 LED 표면 광원 및 전송 병렬 LED 윤곽 광원 시스템은 지능적으로 256레벨 밝기 조정을 실현할 수 있습니다.
>> 가져온 접촉 프로브는 3D 측정을 실현하도록 구성되었습니다.
>> 독립적인 재산권을 가진 Immeasuring4.2 자동 이미지 측정 소프트웨어가 표준으로 제공되어 강력하고 사용하기 쉽습니다.
소프트웨어 기능
당사의 대형 시력 측정기 지원할 수 있는 강력한 소프트웨어가 있습니다.
▶ULTRA 시리즈는 외부 어레이 RationalVue 복합 측정 소프트웨어를 사용하여 강력한 2D/3D 복합 측정 기능을 제공할 수 있습니다.
▶간단하고 이해하기 쉬운 작동 인터페이스로 측정이 더욱 간단하고 효율적으로 이루어집니다.
▶일괄 측정을 효율적이고 신속하게 완료하도록 자동 측정 프로그램을 설정할 수 있습니다.
매개변수
| 모델 |
HE 652 |
HE862 |
HE1080 |
HE1210 |
HE1512 |
HE1812 |
| X,Y 이동거리(mm) |
500*600 |
600*800 |
800*1000 |
1000*1200 |
1200*1500 |
1200*1800 |
|
Z축 이동거리(mm) |
200 (고객의 요구 사항에 따라 인상 가능) |
|||||
|
부하 용량 |
대략. 35kg |
|||||
| 치수(mm) |
1700*1180*1750 |
1700*1280*1750 |
1900*1480*1750 |
2100*1680*1750 |
2500*1880*1750 |
2700*1880*1750 |
| 무게(kg) |
1500 |
1800 |
2900 |
3200 |
4400 |
4800 |
|
해결 |
0.5μm(옵션의 경우 0.1um) |
|||||
|
카메라 |
2M HD GIGA 디지털 카메라 |
|||||
|
줌렌즈 |
전문 자동 줌 렌즈 줌 렌즈 배율: 1~10X |
|||||
|
비디오 확대 |
18~195X (선택한 카메라의 다양한 모델에 따라 배율이 변경됩니다. 실제 배율은 측정된 데이터에 따라 달라집니다.) |
|||||
|
시야 |
8.1~1.3mm(카메라와 렌즈의 다양한 매칭 방식에 따라 시야가 그에 따라 변경되며 실제 시야는 측정된 데이터에 따라 달라집니다) |
|||||
|
정확성* |
≤ (3+L/200)μm |
|||||
|
조명 |
프로그래밍 가능한 5링 8섹션 LED 표면 조명(40섹션 링 조명, 동축 조명, 옵션용 이동식 멀티 컬러 링 조명) |
|||||
회사 정보
우리의 클라이언트 및 에이전트
| FAQ |
|---|
| Q1: 당신은 공장입니까 아니면 무역 회사입니까? |
| A1: 우리는 공장이며 24시간 내에 가장 빠른 답변을 제공합니다. |
| Q2: 귀하의 회사는 주로 어떤 분야에 있습니까? |
| A2: 우리는 주로 비전 측정기, 좌표 측정기, CMM&VMM 고정물 등을 생산하고 있습니다. |
| Q3: 적절한 사양을 선택하는 방법은 무엇입니까? |
| A3: 측정할 제품의 종류와 크기를 알려주시면 당사 전문팀이 적합한 사양의 측정기를 조언해 드립니다. |
| Q4: 맞춤형 서비스를 수락합니까? |
| A4: 꼭! 우리는 일반적인 기계뿐만 아니라 고객의 요구에 맞는 맞춤형 기계도 제공할 수 있습니다. |
| Q5: 보증 기간은 어떻게 됩니까? |
| A5: 당사의 제품 보증 기간은 1년입니다. 우리의 제품 품질은 매우 안정적이며 깨지기 쉬운 부분이 많이 개선되었습니다. 당신은 우리의 제품 품질을 확신할 수 있습니다. |
