| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Unimetro |
| 인증: | CE ISO |
| 모델 번호: | HE652 |
| 최소 주문 수량: | 1SET |
| 가격: | usd32500-usd37500/set |
| 포장 세부 사항: | 나무 상자 |
| 배달 시간: | 15 일 |
| 지불 조건: | 전신환 |
| 공급 능력: | 달 당 30개 세트 |
| 차원: | 1700*1180*1750mm | 순중량: | 1500KG |
|---|---|---|---|
| X/Y 여행: | 500x600 | 정확성: | ≤3+l/200um |
| 반복성: | 3UM | ||
| 강조하다: | 측정을 위한 고해상도 비젼 시스템,측정을 위한 움직일 수 있는 받침대 비젼 시스템,높은 레솔루션디지털 측정 장치 |
||

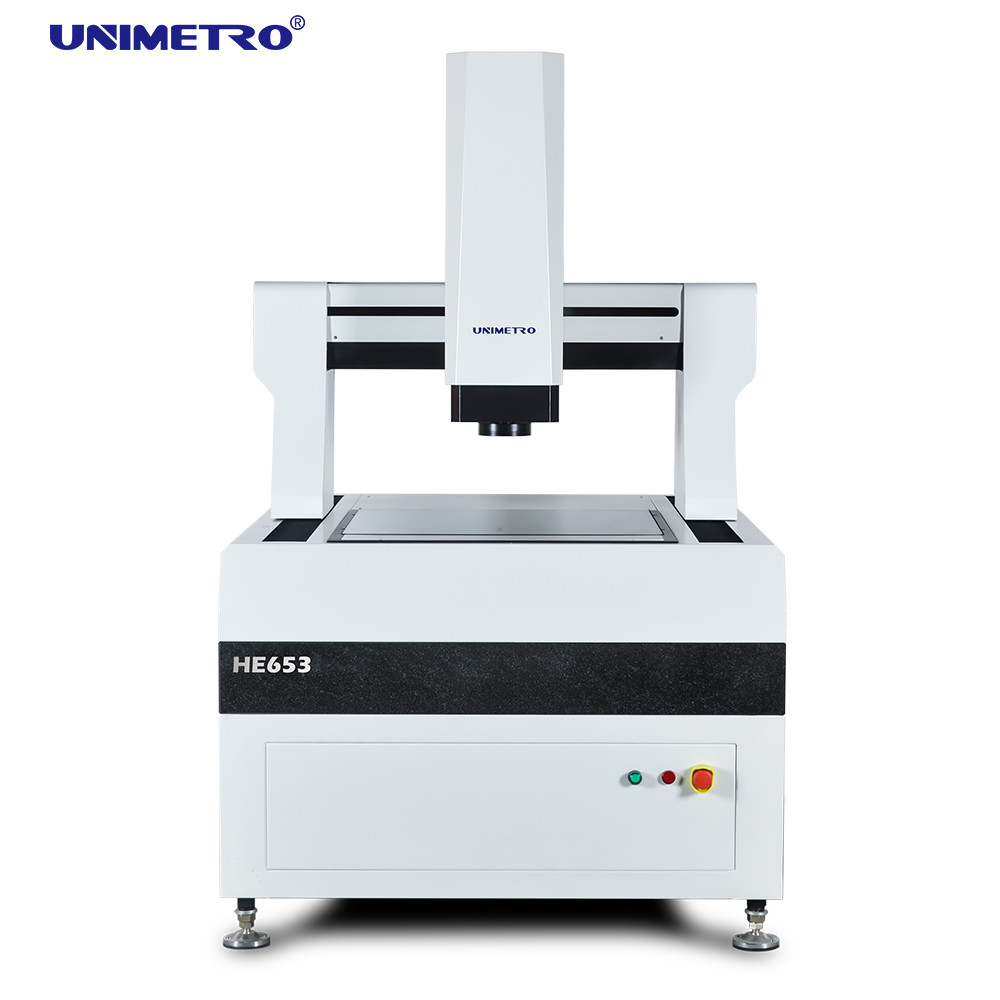

HE 시리즈의 고정도 게트리형 시각 측정 시스템은 정확성과 효율성을 결합하여 다양한 부품의 기하학적 요소를 고속으로 측정합니다.이 시스템은 PCB를 포함한 여러 산업에서 널리 사용됩니다., 구리 접착 라미네이트, 유리 패널, LCD 모듈 및 단열 재료.
유한 원소 분석은 HE 시리즈 설계 과정에 통합되어 높은 경직성과 정확한 기계 구조를 보장합니다.기계 기반은 닫힌 프레임 이동 브릿지 유형 구조를 사용합니다, 단순성, 높은 부하역량, 최적의 운동 성능을 제공합니다.
우리의 큰 비전 측정 기계는 강력한 소프트웨어 기능에 의해 지원됩니다:
| 모델 | HE 652 | HE862 | HE1080 | HE1210 | HE1512 | HE1812 |
|---|---|---|---|---|---|---|
| X,Y 이동 (mm) | 500×600 | 600×800 | 800×1000 | 1000×1200 | 1200×1500 | 1200×1800 |
| Z축 이동 (mm) | 200 (고객 요구에 따라 증가 할 수 있습니다) | |||||
| 용량 | 약 35kg | |||||
| 크기 (mm) | 1700 × 1180 × 1750 | 1700 × 1280 × 1750 | 1900 × 1480 × 1750 | 2100 × 1680 × 1750 | 2500×1880×1750 | 2700×1880×1750 |
| 무게 (kg) | 1500 | 1800 | 2900 | 3200 | 4400 | 4800 |
| 결의 | 0.5μm (0.1μm 선택) | |||||
| 카메라 | 2M HD GIGA 디지털 카메라 | |||||
| 줌 렌즈 | 전문 자동 확대 렌즈 (1~10X 확대) | |||||
| 비디오 확대 | 18~195X (카메라 모델에 따라 달라집니다. 측정 데이터에 따라 실제 확대) | |||||
| 수직선 | 8.1~1.3mm (카메라/렌즈 조합에 따라 달라집니다. 실제 시야 영역은 측정 데이터에 따라 달라집니다.) | |||||
| 정확성* | ≤ (3+L/200) μm | |||||
| 조명 | 프로그래밍 가능한 5개 반지 8개 LED 표면 조명 (40개 반지 조명, 동축 조명, 이동식 다채색 반지 조명 선택) | |||||
