상세 정보

모델:	HE 시리즈	제품명:	전자동 영상측정기(고정갠트리형) - HP442
반복성:	1.5um	정확성:	1.6+L/200um
선형 스케일 분해능:	00.5mm (0.1mm 선택 사항)	측정 모드:	완전 자동
지원하다:	OEM, ODM, 사용자 정의	적용 풍경:	실험실/산업
보증:	12개월	무게(kg):	560
반복성 정확도(um):	1.5
강조하다:	HP 시리즈 CNC 시야 측정 기계 , 반도체 부품 검사 기계 , 미크론 수준 정밀 시력 측정

제품 설명

HP 시리즈 CNC 비전 측정기 - 반도체 부품에 대한 미크론 수준의 정밀 검사

제품개요

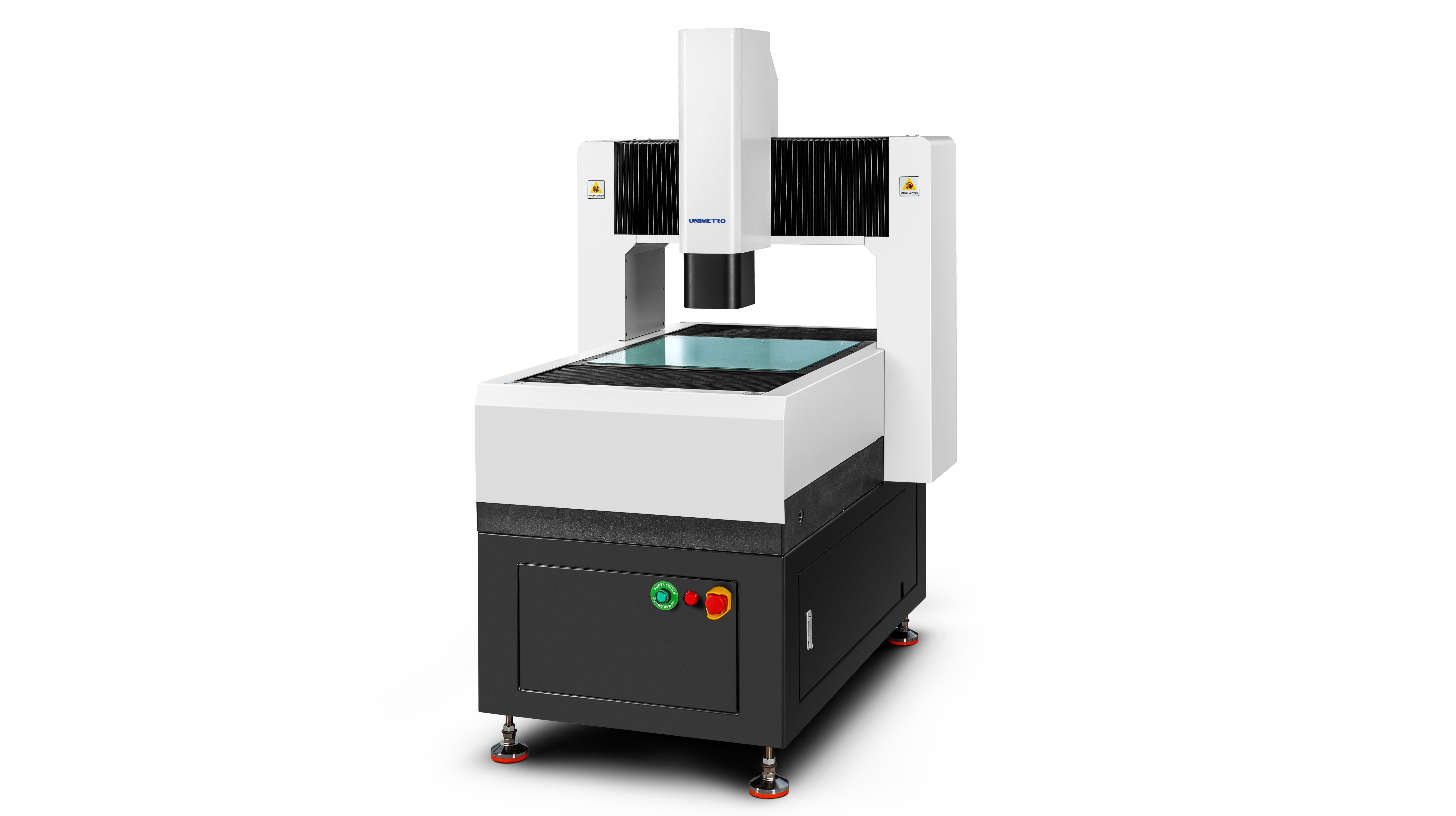

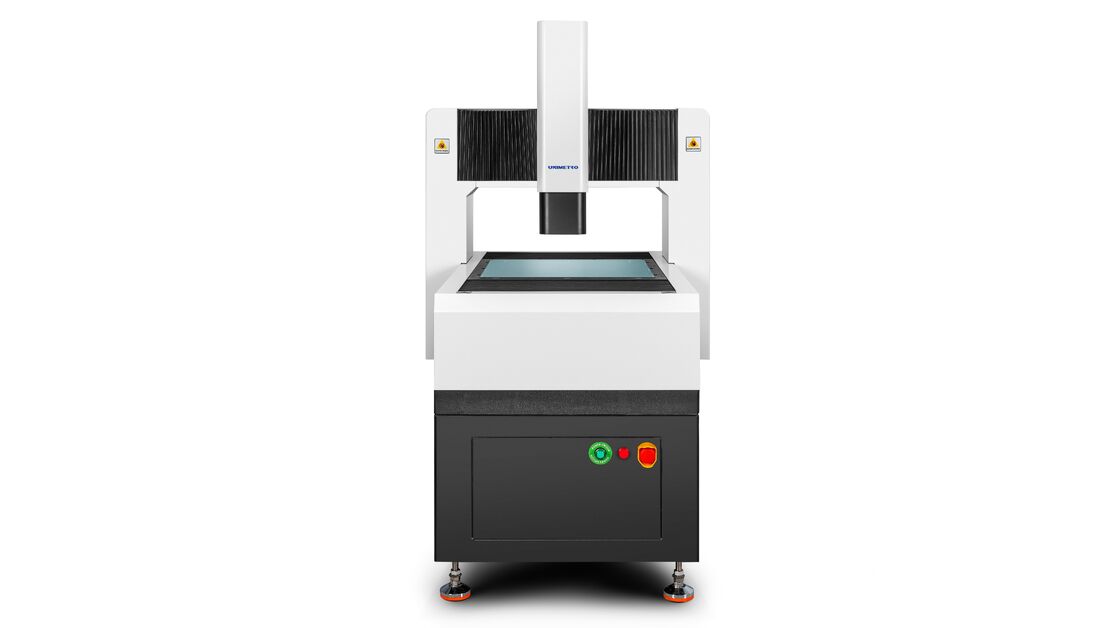

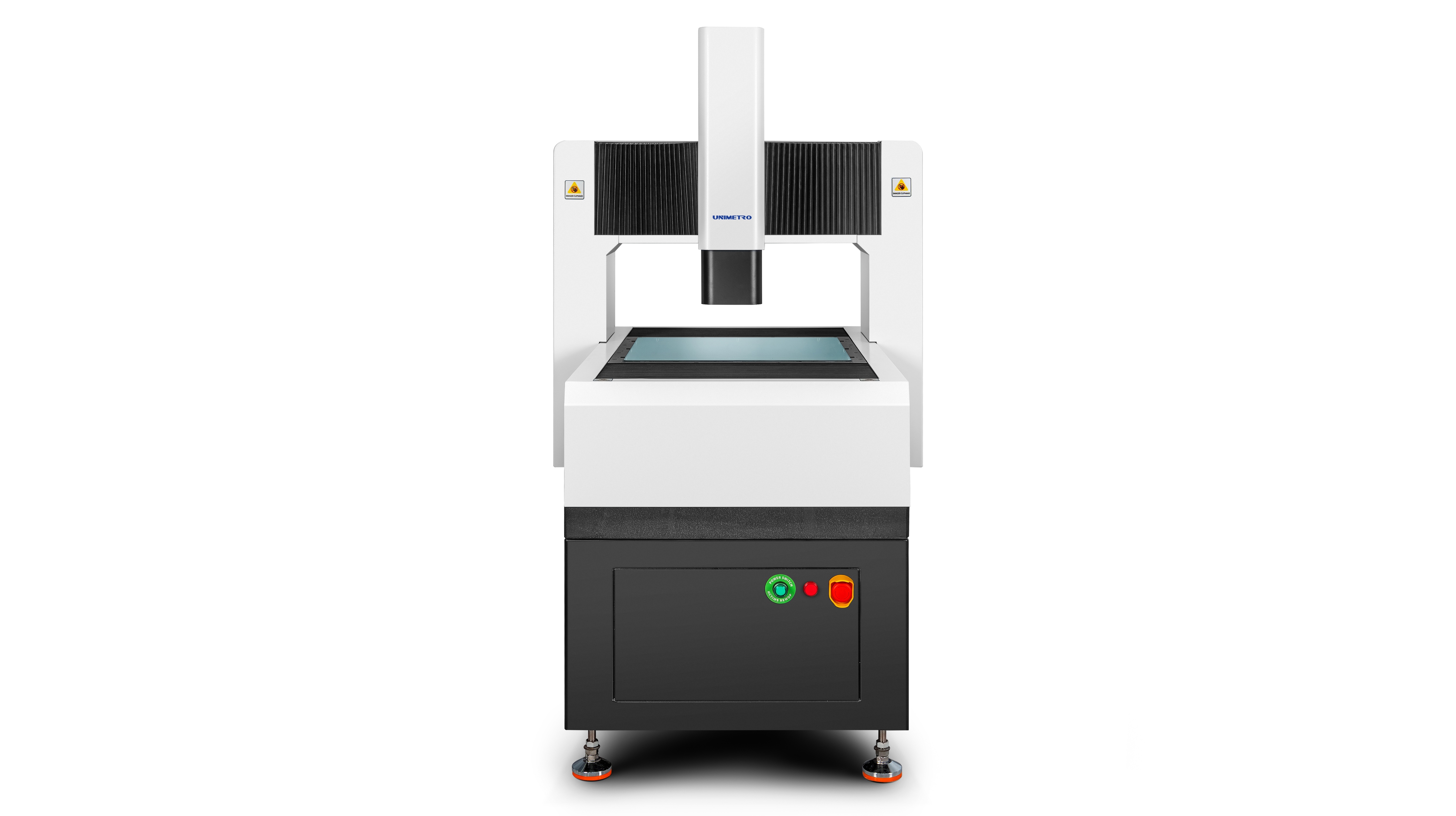

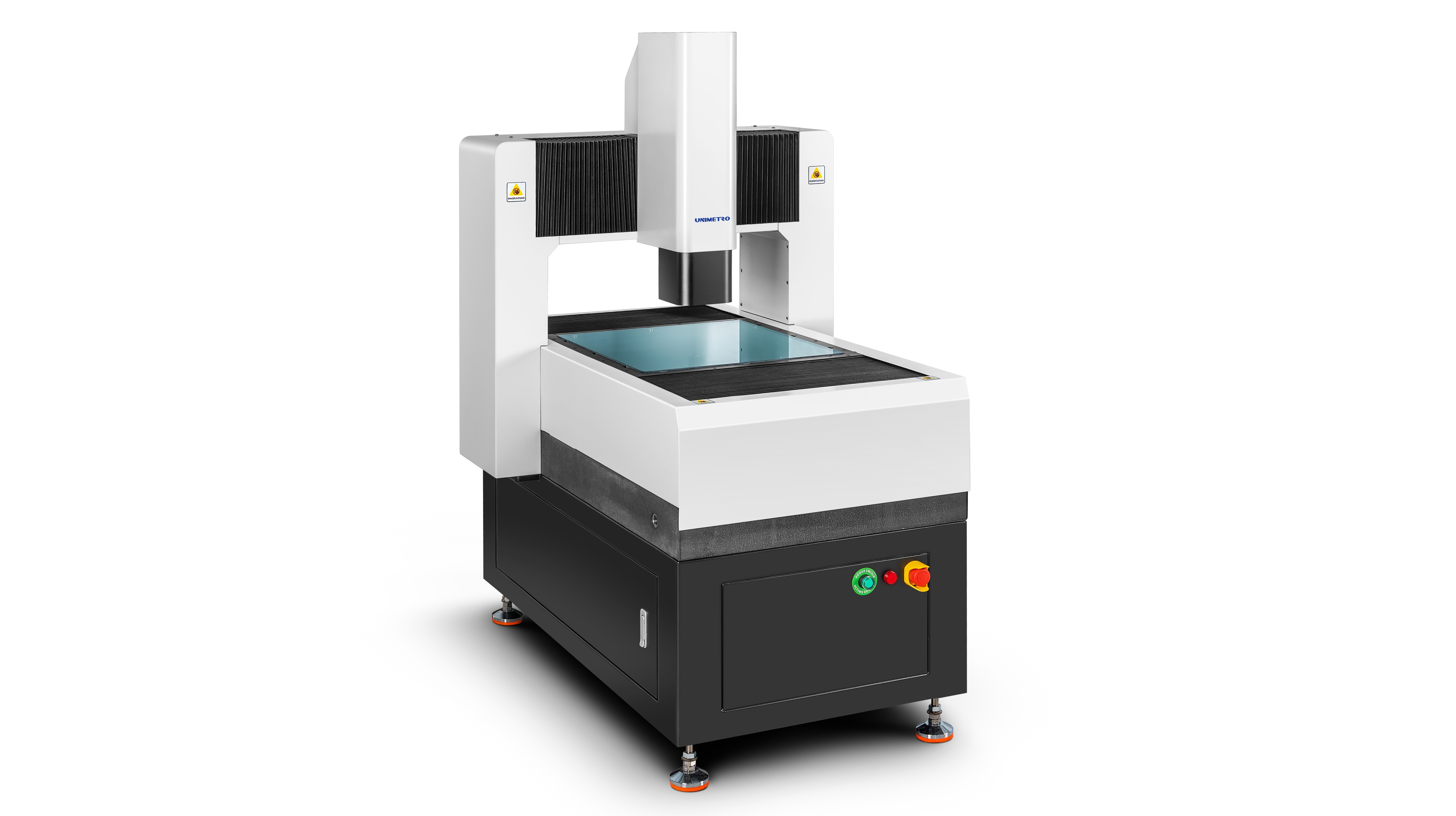

HP442 - 전자동 영상 측정기(고정 갠트리형)

HP: 고정밀(고정밀). 고정 갠트리 기계의 주요 특징은 고정밀도와 완전 자동화입니다. 이 맥락에서 "HP"는 갠트리 기계를 "미크론 수준의 비접촉 자동 광학 정밀 검사 장비"로 지칭합니다. 이는 고객의 전반적인 생산 정확성과 생산성을 향상시키는 데 도움이 됩니다.

기술 사양

모델	HP442	HP662	HP872
치수(mm) (X * Y * Z)	92012001600	112014001600	132016001600
측정 범위(mm) (X * Y * Z)	400400200	600600200	800700200
정확도(μm)	1.6+L/200	1.6+L/200	1.6+L/200
반복성(μm)	1.5	1.5	1.5
체중(kg)	560	860	1600

추가사양

해결:0.5μm(0.1μm 옵션)
카메라:산업용 컬러 CCD 카메라
렌즈:1x-10x (가변 배율)
확대:20X - 200X(카메라 모델에 따라 다름)
비디오 확대:18~195X (카메라 모델에 따라 다름)
작업 거리:85mm
조명:프로그래밍 가능한 표면 조명, LED 하단 평행 조명(옵션: 동축 조명)
드라이브 시스템:CNC 제어, 선형 모터 드라이브; 조이스틱, 마우스 키보드 제어
선형 스케일 분해능:0.1μm

응용

주요 특징

고강성 구조 설계

고정된 측정 공작물을 갖춘 전체 폐쇄형 프레임 이동 브리지 구조로 큰 지지력과 뛰어난 모션 성능 제공
고강성, 정밀구조를 위한 기계설계에 유한요소해석 기술을 접목
고강도, 내식성 및 우수한 안정성을 갖춘 000 등급 화강암 기반
빠르고 유연한 동작 제어, 내구성 및 미적 아름다움을 위한 알루미늄 산화물 표면 처리 작업대

고정밀 구성

높은 정밀도와 안정성을 위해 0.5μm 해상도를 갖춘 RENISHAW 개방형 격자 눈금자

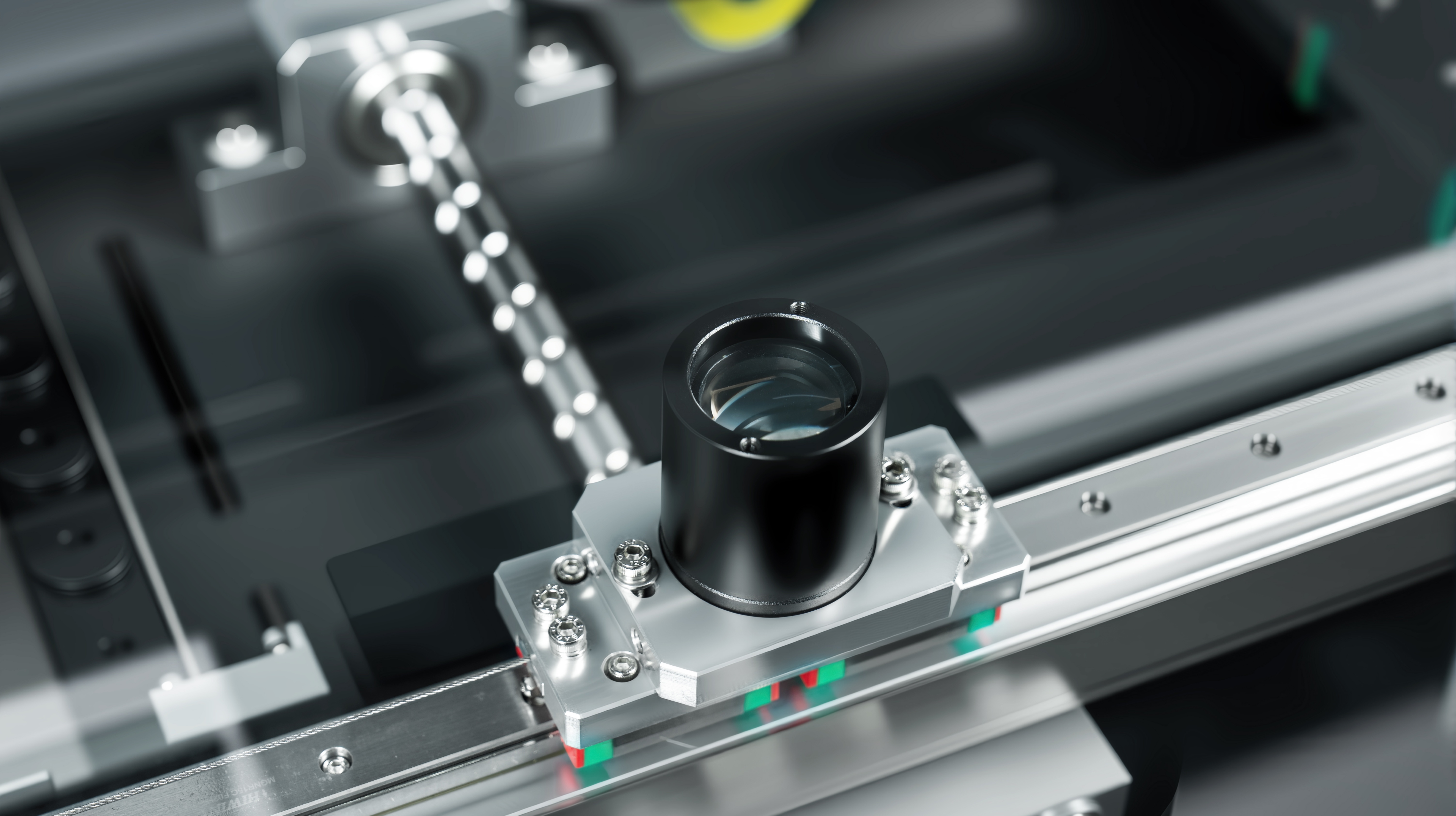

정밀 리니어 가이드 레일, 그라인더의 볼 스크류 및 AC 서보 모터가 위치 결정 정확도 안정성을 보장합니다.
선명한 관찰과 안정적인 측정을 위한 200만 화소 고화질 컬러 기가 디지털 카메라
정확한 자동 줌과 빠른 픽셀 보정 기능을 갖춘 6.5배 고화질 광학 렌즈

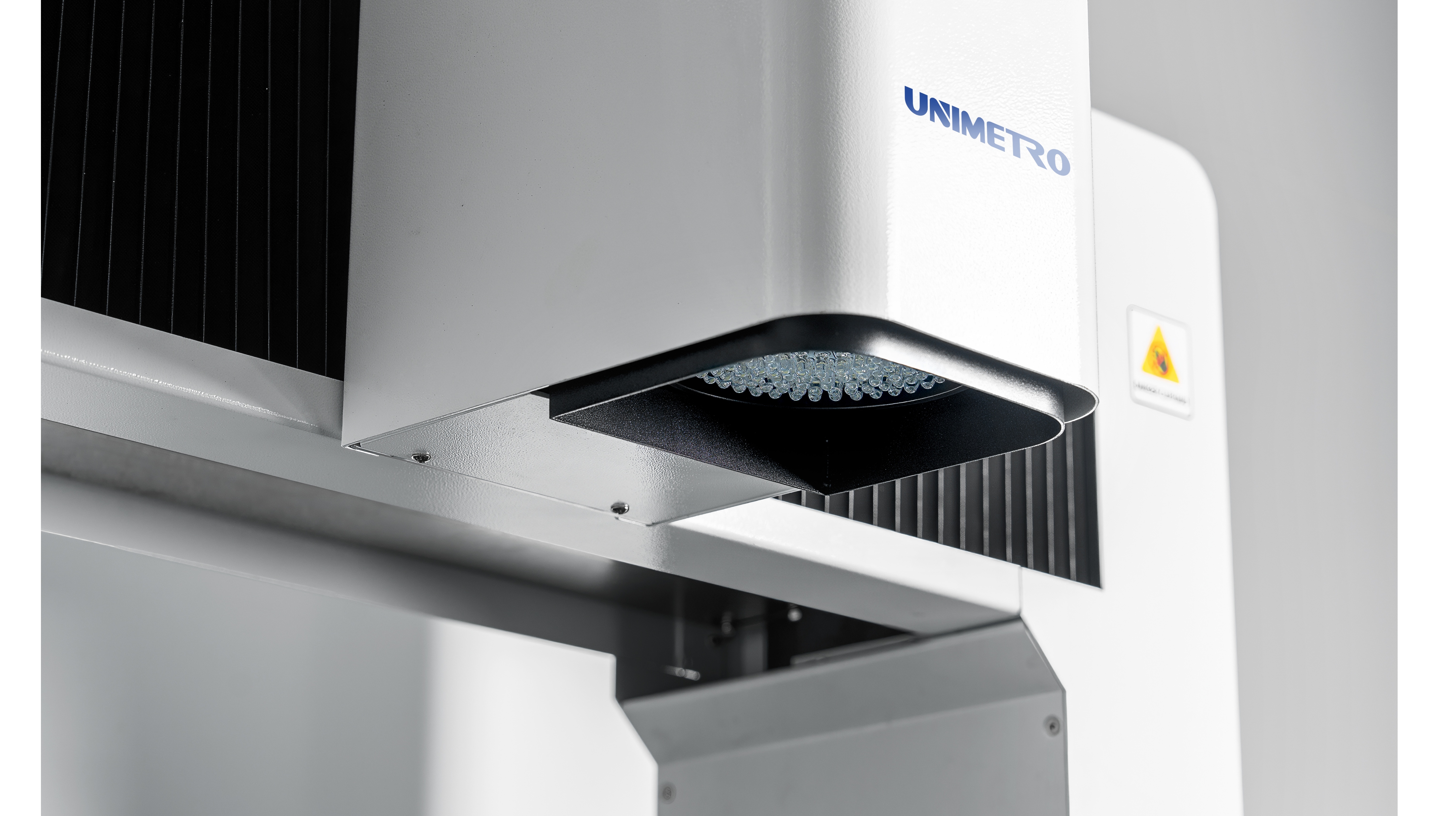

전송 병렬 LED 윤곽 광원 시스템 및 지능형 256 레벨 밝기 조정 기능을 갖춘 프로그래밍 가능한 5링 8구역 LED 표면 광원
AC 완전 폐쇄 루프 서보 모터 드라이브를 갖춘 전체 축 CNC 제어

3D 측정을 위한 옵션 멀티 센서

HE 시리즈 대형 갠트리형 비전 측정 장비에는 포괄적인 2D/3D 복합 측정을 위한 다양한 3D 센서가 장착될 수 있습니다. 프로브, 레이저 등 비접촉식 센서도 장착할 수 있습니다. RENSHAW 프로브 브래킷 전체 시리즈를 지원하여 사용자가 하나의 장치에서 전체 측정의 자동 변환을 완료하여 생산성을 크게 향상시킬 수 있습니다.

회사 정보

우리의 고객 및 대리인

자주 묻는 질문

Q1: 당신은 공장입니까 아니면 무역 회사입니까?

A1: 우리는 공장이며 24시간 내에 가장 빠른 답변을 제공합니다.

Q2: 귀하의 회사는 주로 어떤 분야에 있습니까?

A2: 우리는 주로 비전 측정기, 좌표 측정기, CMM 및 VMM 고정 장치 등을 생산하고 있습니다.

Q3: 적절한 사양을 선택하는 방법은 무엇입니까?

A3: 측정할 제품의 종류와 크기를 알려주시면 당사 전문팀이 적합한 사양의 측정기를 조언해 드립니다.

Q4: 맞춤형 서비스를 수락합니까?

A4: 꼭! 우리는 일반적인 기계뿐만 아니라 고객의 요구에 맞게 맞춤화된 기계도 제공할 수 있습니다.

Q5: 보증 기간은 어떻게 됩니까?

A5: 당사의 제품 보증 기간은 1년입니다. 우리 제품의 품질은 매우 안정적이며, 깨지기 쉬운 부분도 많이 개선되었습니다. 당신은 우리의 제품 품질을 확신할 수 있습니다.

태그:

원래 장소:	중국 광둥
브랜드 이름:	UNIMETRO
인증:	CE,ISO
모델 번호:	에이치피 시리즈

최소 주문 수량:	1 세트
가격:	협상 가능
포장 세부 사항:	나무로 되는 케이스+ 진공 포장
배달 시간:	15 ~ 20 일
지불 조건:	L/C,D/A,D/P,T/T,웨스턴 유니온,
공급 능력:	달 당 5 세트
