유연한 3D 광학 CMM 베이스 보드 및 고정 키트
플렉스 픽스 시리즈 펌프 키트는 좌표 측정 기계 (CMM) 와 시야 측정 기계 (VMM) 를 위해 설계된 정밀 측정 솔루션입니다.이 모듈형 고정 시스템은 측정 재현성을 향상, 정확성, 그리고 다양한 산업용 애플리케이션에서 표준화.
산업용 용도
플렉스 픽스 펌프 키트는 전자, 항공, 자동차, 플라스틱 및 의료 등 여러 산업에 서비스를 제공합니다. 모든 크기와 모델의 CMM 및 VMM 장비와 호환됩니다.이 도구들은 유연한, 반복 가능하고 표준화된 측정 프로세스
모듈식 고정 시스템
UNIMETRO가 개발한 FlexFix 시리즈는 신속하고 반복 가능한 고정 설정으로 검사 프로세스 재생성과 정확성을 향상시킵니다.모듈형 설계는 사용자 요구에 따라 확장 할 수 있습니다., 모든 크기, 모양 또는 재료의 부품에 대한 완전한 고정 솔루션을 제공합니다.
이 시스템은 다양한 표준 크기로 제공되는 M8 가닥 접착제와 함께 고정판을 갖추고 있습니다. 복잡한 과정을 통해 고정도 알루미늄에서 제조됩니다.이 판은 시스템 신뢰성을 보장합니다.도구 없는 조립은 처리량을 증가시키고 검사 지연을 제거하는 빠른 고정 솔루션을 가능하게 합니다.
픽시트 키트 선택

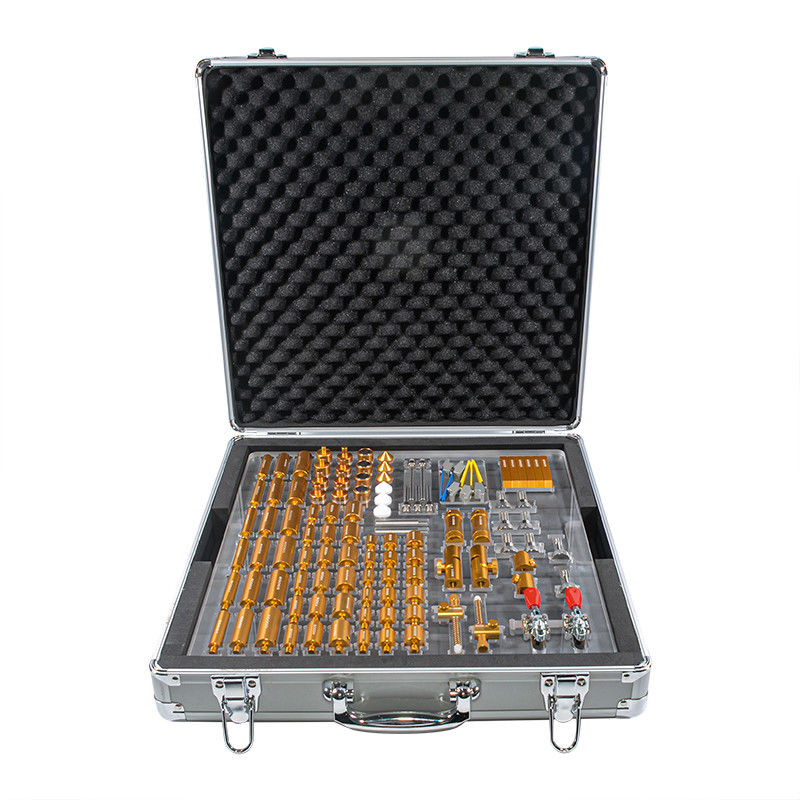

플렉스 픽스 시리즈 장치는 하나의 베이스 보드와 포괄적인 부품 세트를 포함하는 시작 키트로 판매됩니다.사용자들은 CMM 기계의 크기와 측정 요구 사항에 따라 기본 판 크기를 선택해야합니다..
장착 부품
플렉스 픽스 부품은 필요한 최소한의 힘으로 작업 부품을 안정적으로 붙잡을 수 있도록 설계되어 있으며, 특수 도구의 필요성을 제거합니다. 포괄적인 부품 세트에 지원 장치, 클램프,가압기 및 가압기, 측정된 부품의 손상이나 왜곡을 방지하기 위해 설계된 것.
유연한 구성 요소 시스템은 3D 측정 작업에 대한 명확한 탐사 경로를 보장하면서 다양한 부품 유형에 대한 다양한 고정 조합을 만들 수 있습니다.

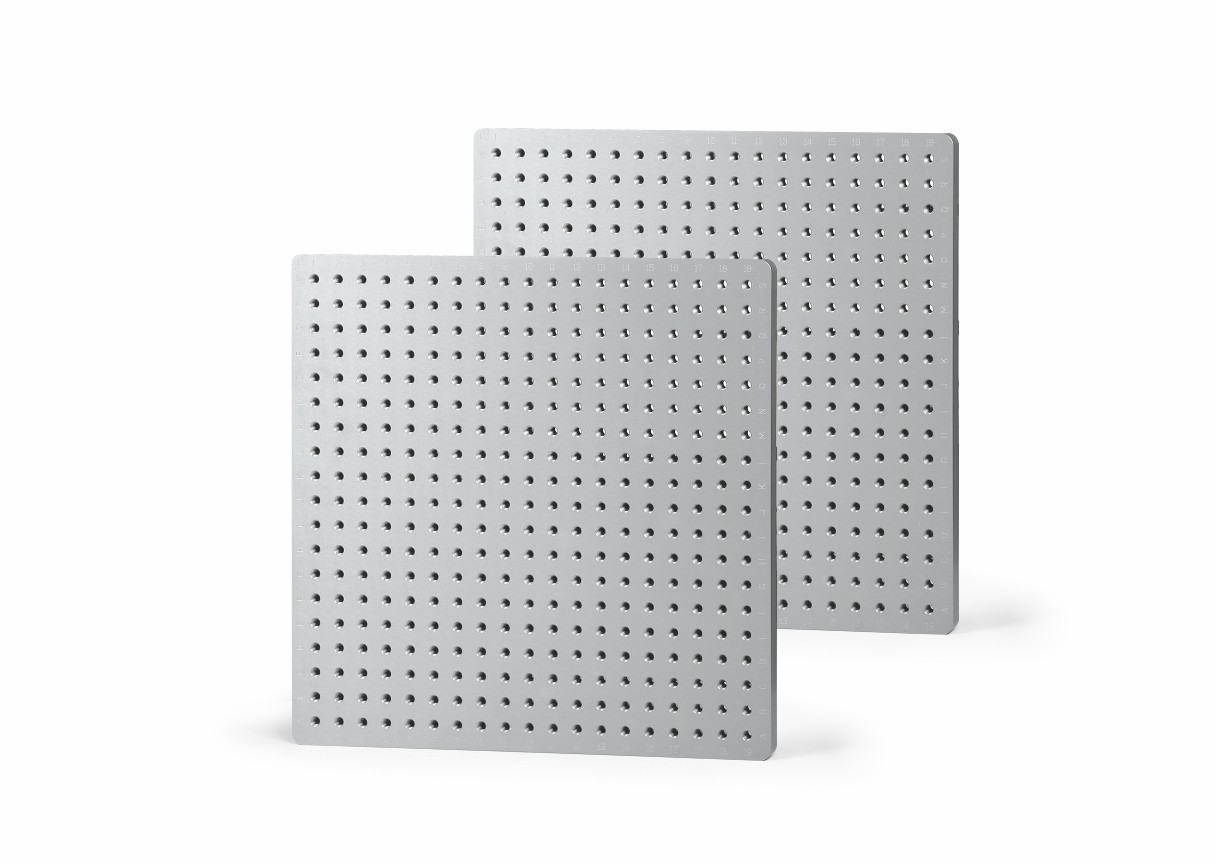

기판 사양
여러 가지 기본판 크기는 다른 CMM 크기와 부품 고정 요구 사항을 수용합니다. 제조는 CNC 가공, 정밀 썰기, 애노이드 코팅,그리고 레이저로 표시하여 높은 정확도를 달성합니다., 평면성, 신뢰성.
표준판에는 표시되는 부품 부품 번호가 있는 알파노메리크 격자 패턴이 있으며, 고정 장치 설정에 대한 완전한 문서화가 가능합니다.이것은 후속 검사를 위해 동일한 설정의 신속하고 정확한 복제를 허용.
사용 가능한 기본판 크기
- 400*300mm, M8 가닥 구멍
- 400*400mm, M8 가닥 구멍
- 500*500mm, M8 가닥 구멍
- 600*600mm M8 가닥 구멍
- 주문형 크기
컴포넌트 매개 변수
| 제품 이름 |
마크 |
QTY |
| 12*50mm 정지점 | 80001 | 6 |
| 12*30mm 정지점 | 80002 | 6 |
| 16*50mm 정지점 | 80003 | 6 |
| 16*30mm 정지점 | 80004 | 6 |
| 20*50mm 정지점 | 80005 | 6 |
| 20*30mm 정지점 | 80006 | 6 |
| 12*20mm 정지점 | 80007 | 6 |
| 16*20mm 정지점 | 80008 | 6 |
| 20*20mm 정지점 | 80009 | 6 |
| 밀기 습기 | 800010 | 2 |
| 스크루 푸셔 습기 | 800011 | 2 |
| 조정 가능한 피브 조인트 | 800012 | 2 |
| 조절 가능한 잭 스탠드 | 800013 | 2 |
| 자석 | 800014 | 4 |
| 핀 스탠드 | 800015 | 2 |
| 어댑터 | 800016 | 6 |
| 베이스보드 나사 | 800017 | 2 |
| V 포스트 | 800018 | 2 |
| 스루브 | 800019 | 2 |
| 조절 가능한 슬라이드 | 800020 | 8 |
| 긴장 클램프 | 800021 | 4 |
| 클램프를 잡고 | 800022 | 2 |
| 단전압 습지 지원 | 800023 | 2 |
| 긴 긴장 클램프 지원 | 800024 | 2 |
| 콩고 | 800025 | 3 |
| 나일론 콘 | 800026 | 3 |
| 스크루브드라이버 | 800027 | |
자주 묻는 질문
Q1: 당신은 공장 또는 무역 회사입니까?
A1: 우리는 공장이며 24 시간 이내에 답변을 제공합니다.
Q2: 귀하의 회사는 주로 무엇을 제조합니까?
A2: 우리는 시각 측정 기계, 좌표 측정 기계, CMM / VMM 고정 장치에 전문입니다.
Q3: 적절한 사양을 어떻게 선택할 수 있습니까?
A3: 우리의 전문 팀은 제품 종류와 측정 요구 사항에 따라 적절한 사양을 추천합니다.
Q4: 맞춤형 서비스를 받아?
A4: 예, 우리는 표준 기계와 고객 요구에 맞춘 맞춤형 솔루션을 모두 제공합니다.
Q5: 당신의 보증 기간은 무엇입니까?
A5: 우리 제품에는 1 년의 보증이 제공됩니다. 우리는 제품 품질과 신뢰성을 보장하기 위해 부서질 수있는 부품의 내구성을 향상 시켰습니다.
