| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | UNIMETRO |
| 인증: | CE,ISO |
| 모델 번호: | 울트라 |
| 최소 주문 수량: | 1 |
| 가격: | Discussible |
| 포장 세부 사항: | 나무 상자 |
| 배달 시간: | 15~20 일 일 |
| 지불 조건: | T/T,L/C |
| 공급 능력: | 달 당 50 |
| 제품명: | 광학 측정계 | 차원: | 1750*920*1700mm |
|---|---|---|---|
| 측정 범위: | 400*300*200mm | 측정 정확도: | 2.5+l/200um |
| 반복성: | 2.5um | 선형 스케일 분해능: | 0.1um |
| 운전 시스템: | CNC 제어, 근접 루프 AC 서보 구동 시스템, 조이스틱, 마우스 또는 키보드 제어 | 조명: | 프로그래밍 가능한 8 섹션 LED 링 라이트 평행 LED 윤곽선 |
| 강조하다: | 드로 판독 시스템,디지털 판독 드로,OEM 2.5d 이미지 측정기 |
||

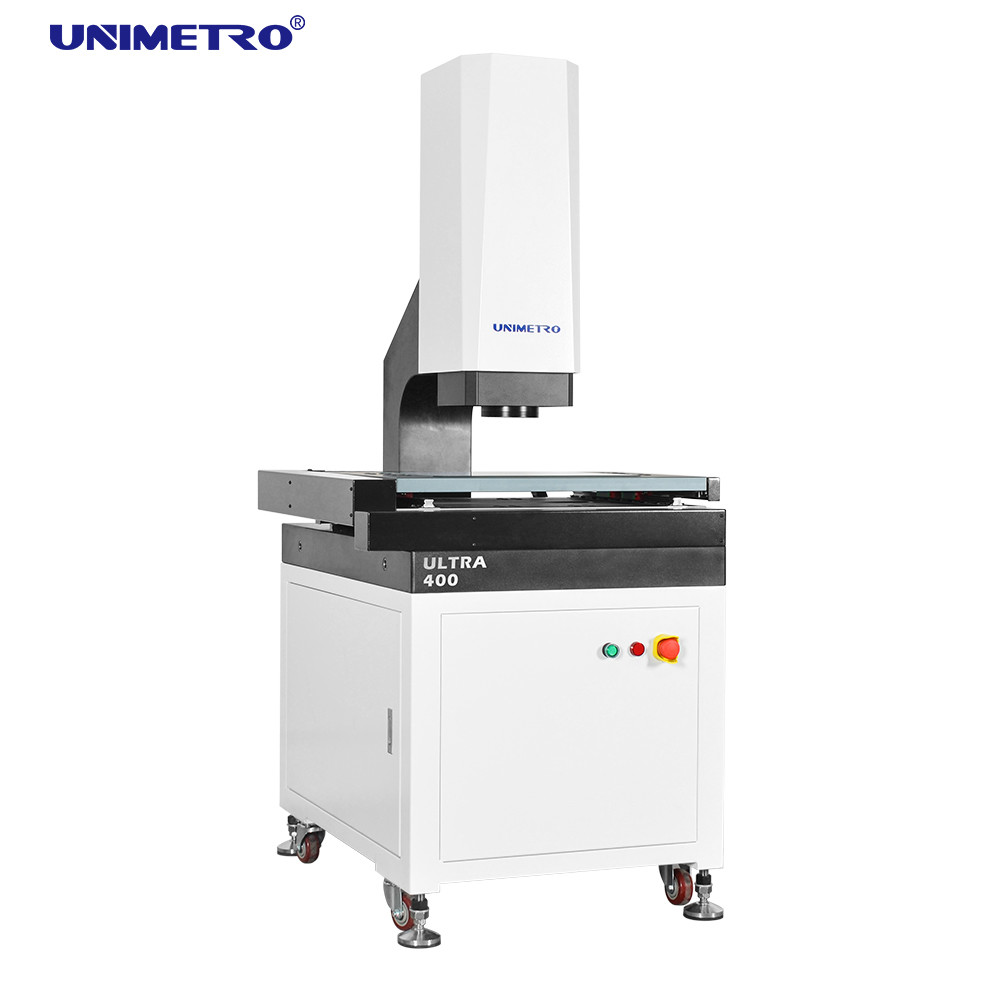

ULTRA 시리즈 이미지 측정 도구는 3 축 자동 모터 제어로 GD&T 측정에 개발 된 고 정밀성 완전 자동 시력 측정 기계입니다.자동 초점으로 장착된, 자동 조명 제어, 하드웨어 및 소프트웨어 구성의 자동 이동은 선형 및 기하학적 차원의 측정을 빠르고 정확하게 수행합니다.
특징
◆ 품질 세부 점검
Ø 그라니트 기단과 기둥, 탁월한 안정성
■ 알루미늄 작업 스테이지,운동 제어 장치가 빠르게 반응하고 유연하게 만듭니다.
Ø 단단한 산화 표면 처리 반 스크래치 작업 단계;
Ø 정밀 선형 가이드, 밀링 볼 스크루 및 AC 서보 모터 등을 갖춘 표준, 운동 시스템의 정확성과 안정성을 보장합니다.
Ø 모션 컨트롤과 함께 통합된 제어 시스템,등등등 및 선형 스케일 판독과 같은 모든 신호 제어, 기계의 성능이 매우 안정적임을 보장합니다.
◆ 높은 성능의 구성
XYZ 3 축 CNC 자동 제어 및 정확한 위치;
Ø 시스템의 위치 정확성 및 측정 정확성을 보장하기 위해 고 정밀 유리 선형 척도 0.1 um;
Ø GIGA 고해상도 컬러 카메라로 명확한 관측과 정확한 측정의 필요를 충족시킵니다.
Ø 6.5x 고해상도 클릭 확대 렌즈, 정확한 두 배화 및 한 번 픽셀 수정 만 필요합니다.
Ø 프로그래밍 가능한 표면 5개 반지 8개 분할 LED 냉선 조명 및 직선 LED 평행 조명 및 내장 지능형 조명 조절그것은 자동으로 8 분단의 밝기를 제어하고 256 레벨 밝기를 조정하는 것을 실현할 수 있습니다..
◆ 유연 한 확장성
Ø다양한 종류의 비접촉 센서와 빠른 고정 시스템이 옵션으로 제공되며, 이는 다른 고객의 다른 측정 요구 사항을 충족시킬 수 있습니다.
ØULTRA 시리즈에는 유연한 색상 LED 반지등이 제공되며, 이는 다양한 재료 또는 모양의 다른 부품에 더 유연하고 강력하게 만듭니다.더 강력한 측정 응용 프로그램을 제공합니다.
ØULTRA 시리즈의 유연한 확장성 덕분에 터치 탐사선, 비접촉 측정 센서 및 로봇 팔과 호환되며 측정 효율을 크게 높입니다.
기능 소개
- 소프트웨어는 자동으로 선, 원, 예를 들어 요소를 식별하고 자동으로 측정 할 수 있습니다.
- 소프트웨어는 허용 범위를 벗어난 적색 경고, 허용 범위를 벗어난 일시 중지, 측정 실패 일시 중지, 수동 측정, 건너뛰기 실행과 같은 지능형 처리 기능을 제공합니다.강제집행, 등등
- 소프트웨어는 휴식점 설정 기능을 제공하며 수동 측정과 자동 측정 사이의 지능 전환을 실현 할 수 있습니다.
- 강력한 레이저 측정 기능으로 고속 평면 측정, 작은 부러움, 구부러진 점, V 각 및 고정도의 곡선 표면 스캔과 같은 문제를 쉽게 실현 할 수 있습니다.
- 소프트웨어는 조명 강도에 의한 오류를 피하고 검사기의 정확성과 효율성을 향상시키기 위해 보조 둔화 표시 기능을 제공합니다.
매개 변수
| 모델 |
ULTRA 300 |
ULTRA 400 |
ULTRA 500 |
ULTRA 600 |
|
|
X/Y축 이동 (mm) |
300x200 |
400x300 |
500x400 |
600x500 |
|
|
Z축 이동 |
200mm (고객의 요구 사항에 따라 올릴 수 있습니다) |
||||
|
X/Y/Z-3 축 선형 척도 |
유리 선형 스케일 해상도: 0.1um |
||||
|
가이드 모드 |
정밀 선형 가이드, 이중 트랙 이중 슬라이더 가이드 |
||||
|
동작 모드 |
조이스틱 컨트롤러, 마우스 조작, 자동 탐지 프로그램 |
||||
|
정확성 |
XYZ축:≤2.5+L/200um |
||||
|
반복 가능성 |
±2.5m |
||||
|
비디오 시스템 |
CCD |
고화질 1/3" 컬러 CCD 카메라 |
|||
|
렌즈 |
6.5X 계속 클릭 확대 렌즈: 광학 확대: 0.7X-4.5X: 비디오 확대: 26X ~ 172X ((21.5" 모니터) |
||||
|
조명 시스템 |
윤곽 |
LED 평행 모서리 조명 |
|||
|
표면 |
0~255 스테프리스 조절 가능한 5개 반지 8개 분할 LED 표면 조명 |
||||
|
확대 |
0.7X~4.5X |
||||
|
측정 소프트웨어 |
UNIMETRO 2D 완전 자동 측정 소프트웨어 |
||||
|
용량 |
±2.5m |
||||
|
작업 환경 |
25kg |
||||
|
전원 공급 |
온도 20°C±2°C, 습도 범위 <2°C/hr, 습도 30~80%, 진동 <0.002g, <15Hz |
||||
|
D차원 (W*D*H) (mm) |
220V/50Hz/10A |
||||
|
D차원 (W*D*H) (mm) |
1600*780*1700 |
1750*920*1700 |
1900x1080x1700 |
1050*1280*1700 |
|
|
순중량 ((kg) |
380 |
450 |
600 |
800 |
|
* L는 길이를 측정합니다 ((mm), Z축의 기계적 정확성과 초점 정확도는 작업 조각의 표면과 관련이 있습니다.
* 증폭은 대략적인 값이고, 모니터의 차원과 해상도와 관련이 있습니다.
* 시야장 (mm) = (평면*평면*직선)
* 0.5X 또는 2X 객체가 선택적으로 사용할 수 있으며 이미지 확대: 13X ~ 86X 또는 52X ~ 344X를 실현합니다.
