관절 팔 베어링의 표면 거칠성 및 윤곽 검사기
SPR1000 시리즈 표면 거칠성 콘투어 검사기는 관절 팔 베어링을 포함한 산업 부품의 종합적인 표면 분석을 위해 설계된 정밀 측정 시스템입니다.광학등급의 게르마늄 결정, 밀폐 반지, 그리고 터보 밀폐.
표면 측정 기본
모든 표면은 기능적 특성을 정의하는 네 가지 핵심 요소를 통해 측정 할 수 있습니다.
- 차원:반지름, 각, 거리와 표면 특징 사이의 선형 관계
- 형태:기계 오류로 인해 발생하는 목표 기하학 (평면, 구, 피침) 의 오차
- 거칠성:절단 도구 또는 가공 공정에 의한 표면 질감
- 파동성:진동, 불충분한 경직성 또는 공정 불안정성으로 인한 이상적인 기계 효과
SPR1000 시리즈 특성
최고 비용 효율성을 가진 표준 구성.특징 이중 센서 기술 디지털 컨투어 감지 및 인덕티브 거칠성 측정을 결합 한 기계에서 포괄적 인 표면 분석.

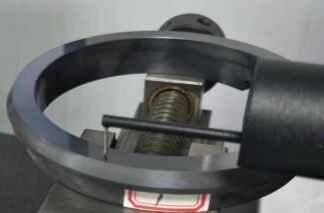

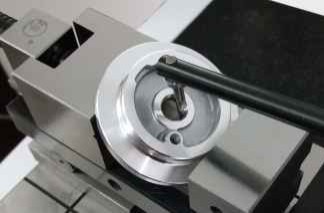

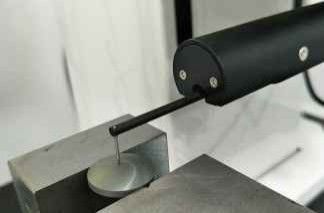

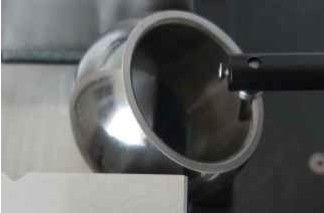

측정 응용 프로그램
기술 사양
| 사양 |
가치 |
| 모델 번호 |
PR1103G-sdk |
| 측정 범위 X축 |
100mm |
| 측정 범위 Z축 |
320mm |
| 측정 범위 Z1축 |
C:±12.5mm/R:±420μm |
| 윤곽 정확성 Z1 선형 정밀성 |
± 1.5+ 0.2Hm |
| 아크 정확성 |
±(2+R/8)μm |
| 각 정확성 |
±2′ |
| 직선성 |
0.8μm/100mm |
| 거칠성 선형 정밀성 |
±4% |
| 잔류 소음 |
≤0.02μm |
| 두 배의 값 |
1δ≤2nm |
| 절단 파장 |
0.025, 0.08, 0.25, 0.8, 2.5, 8mm |
| 등급 길이 |
λcX23,4,5,6,7 |
| X축 구동 속도 |
0.1~10mm/s |
| Z축 구동 속도 |
0.5~10mm/s |
측정 능력
프로파일 분석:선 요소, 점 특징, 점과 선 사이의 거리, 거리, 평행성, 수직성, 각, 구획 깊이, 구획 너비, 반지름을 포함한 위치 분석직선성 분석, 웅성 분석 및 프로필 분석.
거칠성 매개 변수Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
파동성 파라미터:와, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
원래 컨투어 매개 변수:Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
시스템 구성 요소
P 시리즈 디지털 콘투어 센서
- 해상도: 0.02-0.2μm
- 범위: ±7.5-±30μm
- 선형 정밀: ± 1.5+ 0.6Hm
- 측정 힘: 1.2kg
- 큰 측정 범위에서 우수한 선형성을 유지합니다
드라이브 시스템 옵션
- 철도 이동: 100-150mm
- 숫자 간격: 0.2~2μm
- 컨투어 직선: 0.5μm/100mm
- 거칠성 잔류 값: ≤0.02μm
- 최대 속도: 10mm/s
- 최소 속도: 0.1mm/s
- 표준 드라이브는 부분 수준 윤곽 측정 요구 사항을 충족
열 구성 요소
- 범위: 320~420mm / 520~620mm (선택 가능)
- 최대 속도: 10mm/s
- 최소 속도: 0.5mm/s
- 위치 정밀: 0.01mm
- 가벼운 프레임 설계는 변형 없이 장기간 안정성을 보장
플랫폼 부품
- 재료: 대리석 구조물
- 사양: 500×800mm, 500×1000mm
- 간편한 유지보수를 위해 컴팩트한 구조로 한 조각의 설계
자주 묻는 질문
공장이나 무역회사인가요?
우리는 공장입니다. 우리는 24시간 이내에 답변을 제공합니다.
당신 회사는 주로 무엇을 생산합니까?
우리는 비전 측정 기계, 좌표 측정 기계, CMM & VMM 고정 장치 및 관련 장비에 전문입니다.
어떻게 적절한 사양을 선택합니까?
우리의 전문 팀은 제품 종류와 측정 요구 사항에 따라 적절한 사양을 추천합니다.
맞춤형 서비스를 받으시나요?
예, 우리는 표준 기계와 고객의 특정 요구에 맞춘 맞춤 솔루션을 모두 제공합니다.
보증 기간은 얼마인가요?
우리 제품에는 1년의 보증이 있습니다. 제품의 신뢰성을 보장하기 위해 부서질 수 있는 부품의 내구성을 향상시켰습니다.
