RMW 고급 다기능 표면 거칠기 테스터
포괄적인 표면 분석 및 측정을 위한 프로브 없는 유도 센서 기술을 특징으로 하는 전문 표면 거칠기 테스터.
표면 거칠기 측정 기본 원리
표면 분석은 고정밀 부품 평가에 필수적인 네 가지 중요한 측정 가능한 요소를 포함합니다:
- 치수: 반경, 각도 및 거리를 포함한 표면 기능 모양을 정의하는 선형 관계
- 형상: 기계적 부정확성으로 인한 목표 표면 형상에서의 편차
- 거칠기: 절단 공구 및 가공 공정으로 인한 표면 질감 변화
- 진폭: 진동, 강성 문제 또는 공정 불안정으로 인한 주기적인 표면 불규칙성
SR1000 시리즈 기능
뛰어난 비용 효율성과 성능을 갖춘 데스크톱 표준 구성:
- 리드리스 표준 유도 센서 기술
- 수백 가지 거칠기, 진폭 및 프로파일 매개변수에 대한 포괄적인 평가
- 전문 등급 측정 기능

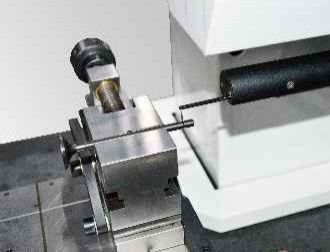

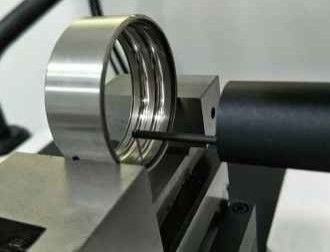

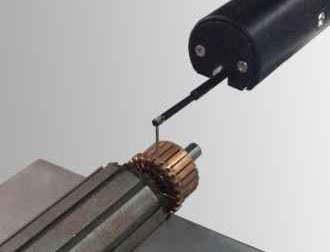

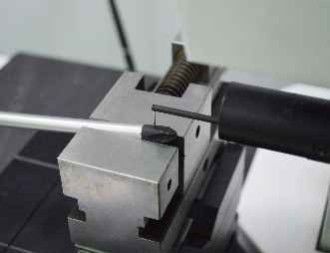

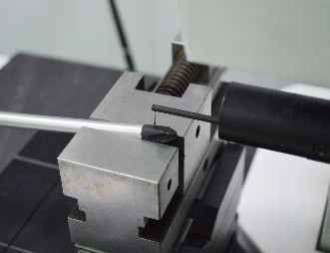

측정 응용 분야
기술 사양
| 사양 |
값 |
| 모델 번호 |
SR1133G-sak |
| X축 측정 범위 |
100mm |
| Z축 측정 범위 |
320mm |
| Z1축 범위 |
±420μm/65536:1 |
| Z1 선형 정밀도 |
±4% |
| 반복성 |
1δ≤2nm |
| 절단 파장 |
0.025, 0.08, 0.25, 0.8, 2.5, 8mm |
| 평가 길이 |
μcX2,3,4,5,6,7 |
| 잔류 노이즈 |
≤0.005μm |
| X축 구동 속도 |
0.1~10mm/s |
| Z축 구동 속도 |
0.5-10mm/s |
측정 기능
다음과 같은 포괄적인 매개변수 분석:
거칠기 매개변수: Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
진폭 매개변수: Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
원본 윤곽 매개변수: Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
시스템 구성 요소
R 시리즈 유도 센서
해상도: 65536:1 / 262144:1
측정 범위: ±420μm / ±620μm
선형 정밀도: R: ±4% / ±3%
잔류 노이즈: ≤0.007μm / ≤0.005μm
거칠기 참조: 가이드, 리드 없음
우수한 주파수 응답 특성과 넓은 신호 대역폭을 갖춘 노헤드 거칠기 센서로, 거칠기 측정 응용 분야에 최적의 센서 유형입니다.
구동 시스템 옵션
레일 이동: 100-150mm
번호 간격: 0.2~2μm
윤곽 직진도: 0.5μm/100mm
거칠기 잔류 값: ≤0.02μm
최대 이동 속도: 10mm/s
최소 측정 속도: 0.1mm/s
부품 수준의 윤곽 측정 정확도를 제공하는 표준 구동 시스템으로, Ra 0.1 마이크론을 초과하는 측정을 위한 거칠기 센서와 호환됩니다.
컬럼 구성 요소
범위: 320~420mm / 520~620mm
최대 이동 속도: 10mm/s
최소 이동 속도: 0.5mm/s
위치 결정 정확도: 0.01mm
변형 없이 장기간 안정성을 보장하는 경량 프레임-컬럼 설계.
플랫폼 구성 요소
재질: 대리석
사양: 500×800, 500×1000
유지 보수가 쉽고 공간 효율적인 컴팩트한 구조를 특징으로 하는 일체형 설계.
자주 묻는 질문
귀사는 공장입니까, 무역 회사입니까?
저희는 공장이며 24시간 이내에 답변을 제공합니다.
귀사는 주로 무엇을 제조합니까?
저희는 비전 측정기, 좌표 측정기, CMM 및 VMM 고정구 및 관련 측정 장비 전문입니다.
적절한 사양을 선택하는 방법은 무엇입니까?
저희 전문 팀이 귀사의 제품 다양성과 측정 요구 사항에 따라 적합한 사양을 추천해 드릴 것입니다.
맞춤형 서비스를 수락하십니까?
네, 표준 기계와 특정 고객 요구 사항에 맞는 맞춤형 솔루션을 모두 제공합니다.
보증 기간은 어떻게 됩니까?
저희 제품에는 1년 보증이 제공됩니다. 제품 신뢰성을 보장하기 위해 파손되기 쉬운 부품에 대한 내구성을 강화했습니다.
