프로파일로미터 기술을 사용한 CMS 표면 프로파일 및 윤곽 측정 시스템

CMS Surface Profile and Contour Measurement System with Profilometer Technology
CMS Surface Profile and Contour Measurement System with Profilometer Technology CMS Surface Profile and Contour Measurement System with Profilometer Technology CMS Surface Profile and Contour Measurement System with Profilometer Technology CMS Surface Profile and Contour Measurement System with Profilometer Technology
기본 정보
원래 장소: 중국
브랜드 이름: UNIMETRO
모델 번호: SP1000
최소 주문 수량: 1
가격: Discussible
포장 세부 사항: 나무 케이스
지불 조건: T는 / T
공급 능력: 달 당 15SET
최고의 가격 지금 연락
상세 정보
감지기: 디지털 윤곽 센서 소프트웨어: CMS 윤곽 측정 소프트웨어
응모자: 엔진 오일 링, 피스톤 연삭 공구, 베어링, 축 코어....
강조하다:

윤곽선 측정 장치

,

소밀 측정 계기

제품 설명

프로파일러 기술을 갖춘 CMS 표면 프로파일 및 윤곽 측정 시스템
디지털 방식 윤곽 측정기
모든 표면의 측정 가능한 요소에는 크기, 모양, 거칠기 및 진원도가 포함됩니다. 많은 고성능 부품에는 이러한 모든 요소에 대한 포괄적인 분석이 필요합니다.
  • 치수: 반경, 각도, 거리 및 특징 간의 선형 관계에 의해 정의되는 표면 기능 모양
  • 모양: 표면(평면, 구, 원뿔 등)의 목표 모양에서 벗어남, 일반적으로 기계 오류로 인해 발생
  • 거칠기: 절삭 공구 또는 가공 공정과 같은 요인으로 인해 발생
  • 진원도: 공정 중 진동, 강성 부족 또는 기타 불안정한 요인으로 인한 비이상적인 기계 효과
SP1000 시리즈 특징
  • 낮은 사용 비용의 표준형
  • 디지털 윤곽 센서
  • 대규모 프로파일 측정 기능
측정 사례

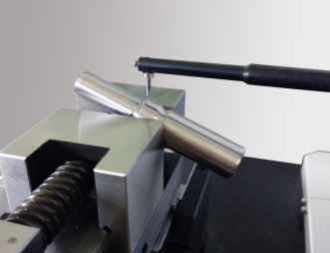

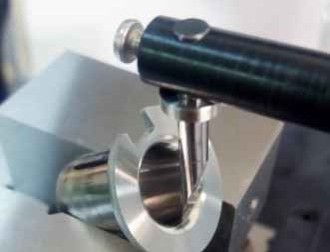

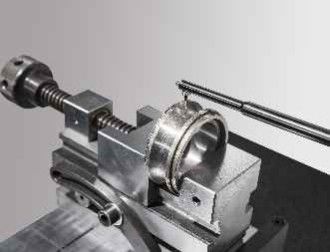

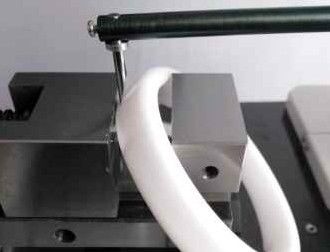

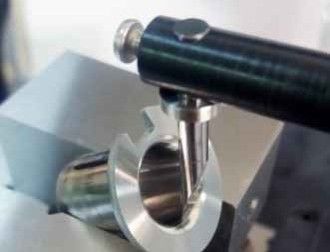

Engine oil ring measurement example Piston grinding tool measurement example Bearing measurement example Axial core measurement example
권장 사양
사양 세부 정보
모델 번호 SE2022G-tbo
측정 범위 X축 120mm
측정 범위 Z축 420mm
Z1축 범위 ±0.5mm~±7.5mm/262144:1
Z1 선형 정밀도 0.07%f.s.
각도 정확도 ±1'
직진도 0.3μm/100mm
X축 구동 속도 0.05~20mm/s
Z축 구동 속도 0.2~20mm/s
측정 기능 선 요소, 점 특징, 거리, 평행도, 직각도, 각도, 홈 깊이, 홈 너비, 반경, 직진도 분석, 볼록도 분석, 프로파일 분석
시스템 구성 요소
P 시리즈 디지털 윤곽 센서
P Series digital contour sensor
  • 해상도: 65536:1 / 262144:1
  • 범위: R:±400μm/±600μm, C:±5mm/±7.5mm
  • 선형 정밀도: R:±7%/±4%, C:0.15%/0.07%
  • 잔류 노이즈: ≤0.025μm/≤0.02μm
  • 거칠기 기준: 가이드웨이, 가이드 없음
  • 니들 교체로 거칠기 및 프로파일 측정 모두를 위한 고정밀 통합 인덕턴스 센서
드라이버 옵션
DS standard driver and DC ceramic driver
  • 레일 이동 거리: 100-150mm
  • 번호 간격: 0.2~2μm
  • 윤곽 직진도: 0.5μm/100mm
  • 거칠기 잔류 값: ≤0.02μm
  • 최대 이동 속도: 10mm/s
  • 최소 측정 속도: 0.1mm/s
  • 표준 드라이브는 부품 수준의 윤곽 측정 정확도 요구 사항을 충족합니다.
컬럼 구성 요소
CNS standard type column and CNSL standard type long column
  • 범위: 320~420mm / 520~620mm
  • 최대 이동 속도: 10mm/s
  • 최소 이동 속도: 0.5mm/s
  • 위치 결정 정확도: 0.01mm
  • 장기적인 안정성을 위한 프레임형 컬럼의 경량 설계
플랫폼 구성 요소: MPM 통합 표준 기계
  • 재질: 대리석
  • 사양: 500*800, 500*1000
  • 유지 보수가 용이한 컴팩트한 구조의 일체형 설계
회사 정보
Visual measurement machine manufacturing facility Visual measurement machine production Visual measurement machine quality control Visual measurement machine assembly
고객 및 대리점
Our international clients and agents network Global distribution partners
자주 묻는 질문
Q1: 귀사는 공장입니까, 아니면 무역 회사입니까?
A1: 저희는 공장이며 24시간 이내에 답변을 제공합니다.
Q2: 귀사는 주로 무엇을 생산합니까?
A2: 저희는 비전 측정기, 좌표 측정기, CMM 및 VMM 고정구 및 관련 장비를 전문으로 합니다.
Q3: 적절한 사양을 선택하는 방법은 무엇입니까?
A3: 저희 전문 팀이 제품 다양성과 측정 요구 사항에 따라 적합한 사양을 추천해 드립니다.
Q4: 맞춤형 서비스를 수락합니까?
A4: 네, 표준 기계와 고객 요구에 맞는 맞춤형 솔루션을 모두 제공합니다.
Q5: 보증 기간은 어떻게 됩니까?
A5: 저희 제품 보증 기간은 1년입니다. 파손되기 쉬운 부품을 개선하고 안정적인 제품 품질을 유지하고 있습니다.
