광대역, 가이드 프리 거칠기 센서가 있는 물결 모양 및 윤곽 측정 시스템
표면 거칠기 테스터 윤곽 측정 시스템
광대역 비가이드 거칠기 센서를 특징으로 하는 거칠기 및 윤곽 측정 기계로 거칠기, 물결 모양, 프로파일 및 기타 여러 매개변수를 평가하십시오.
표면 측정 분석 기초
모든 표면에는 크기, 모양, 거칠기 및 물결 모양을 포함한 측정 가능한 요소가 포함되어 있습니다. 고정밀 부품에는 이러한 모든 요소에 대한 분석이 필요합니다:
- 치수: 반경, 각도, 거리 및 특징 간의 선형 관계에 의해 정의되는 표면 기능 모양
- 모양: 기계 오류로 인해 일반적으로 발생하는 목표 표면 모양(평면, 구면, 원뿔 등)과의 편차
- 거칠기: 절삭 공구 또는 가공 공정과 같은 요인으로 인해 발생
- 물결 모양: 진동, 불충분한 강성 또는 기타 불안정한 공정 요인으로 인한 비이상적인 기계 효과
SR2000 시리즈 기능
우수한 가격/성능 비율로 성능과 비용의 최적 균형:
- 표준 리드리스 광대역 유도 센서
- 거칠기, 물결 모양, 프로파일 및 여러 매개변수에 대한 포괄적인 평가

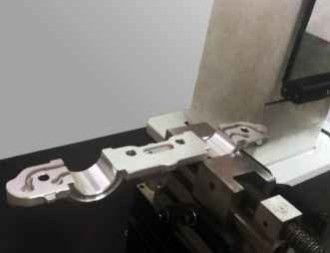

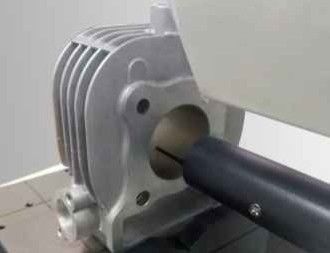

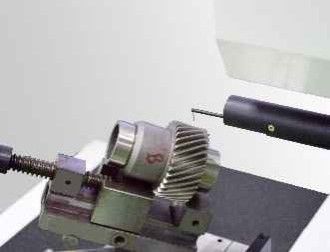

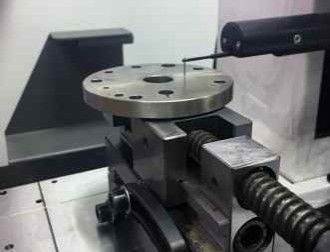

측정 사례 연구
SR2023G-tbo 사양
| 매개변수 | 사양 |
|---|
| X축 측정 범위 | 120mm |
| Z축 측정 범위 | 420mm |
| Z1축 측정 범위 | ±620μm/262144:1 |
| 거칠기 매개변수 선형 정밀도¹ | ±3% |
| 반복성 | 1δ≤1nm |
| 컷오프 파장 | 0.025, 0.08, 0.25, 0.8, 2.5, 8mm |
| 평가 길이 | μcX2,3,4,5,6,7 |
| 잔류 노이즈 | ≤0.12μm |
| X축 구동 속도 | 0.05~20mm/s |
| Z축 구동 속도 | 0.2~20mm/s |
측정 기능
거칠기: Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
물결 모양: Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
원본 윤곽: Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
시스템 구성 요소
R 시리즈 가이드 프리 거칠기 센서
- 해상도: 65536:1/262144:1
- 범위: ±420μm/±620μm
- 선형 정밀도: R:±4%/±3%
- 잔류 노이즈: ≤0.007μm/≤0.005μm
- 거칠기 참조: 가이드, 리드 없음
- 우수한 주파수 응답 특성과 넓은 신호 대역폭을 갖춘 헤드 없는 거칠기 센서
드라이버 옵션
Dsh 저소음 드라이버 / Dch 저소음 세라믹 드라이버(필요에 따라 선택)
- 레일 이동: 100-150mm/180~220mm
- 번호 간격: 0.05~2μm/0.05~5μm
- 윤곽 직진도: 0.3μm/100mm
- 거칠기 잔류 값: ≤0.005μm
- 최대 이동 속도: 20mm/s
- 최소 측정 속도: 0.1mm/s
- 저소음 액추에이터는 표준 부품의 프로파일 측정 정확도 요구 사항을 충족합니다.
컬럼 구성 요소
Cnf 고속 컬럼 / Cnfl 고속 롱 컬럼(필요에 따라 선택)
- 범위: 320~420mm / 520~620mm
- 최대 이동 속도: 20mm/s
- 최소 이동 속도: 0.2mm/s
- 위치 결정 정확도: 0.005mm
- 프레임 설계의 고속 컬럼, 장기 변형 저항, 정밀 고속 전송 구조
플랫폼 구성 요소
Mpe 일체형 인체공학적 기계 테이블
- 재질: 대리석
- 사양: 500*800, 500*1000
- 일체형 설계로 컴팩트한 구조, 편리한 유지 보수, 공간 절약
- 인체공학적 디자인으로 작업자 피로 감소
