홈 > 제품 소개> 윤곽선 측정기> 기어, 풀리, 나사용 고정밀 디지털 윤곽 측정 시스템

기어, 풀리, 나사용 고정밀 디지털 윤곽 측정 시스템

High-Accuracy Digital Contour Measurement System for Gears, Pulleys, and Screws
High-Accuracy Digital Contour Measurement System for Gears, Pulleys, and Screws High-Accuracy Digital Contour Measurement System for Gears, Pulleys, and Screws High-Accuracy Digital Contour Measurement System for Gears, Pulleys, and Screws High-Accuracy Digital Contour Measurement System for Gears, Pulleys, and Screws
기본 정보
원래 장소: 중국
브랜드 이름: UNIMETRO
모델 번호: SP2000
최소 주문 수량: 1
가격: Discussible
포장 세부 사항: 나무 케이스
지불 조건: T는 / T
공급 능력: 달 당 15SET
최고의 가격 지금 연락
상세 정보
감지기: Php 시리즈 저잡음 디지털 프로파일 센서 소프트웨어: CAS 프로파일 측정 및 분석 시스템
응모자: 기어, 풀리, 스크류, 헬리컬 기어 등
강조하다:

윤곽선 측정 계기

,

윤곽선 측정 장치

제품 설명

기어, 롤리 및 나사 를 위한 높은 정확성 디지털 윤곽 측정 시스템
표면 거칠성 검사기 윤곽 측정 시스템
모든 표면의 측정 가능한 요소는 크기, 모양, 거칠성 및 파동성입니다. 많은 고도의 구성 요소는이 모든 요소의 분석을 필요로합니다.
  • 차원:반지름, 각, 거리 및 특징 사이의 선형 관계로 정의된 표면 기능 형태
  • 형태:표면의 목표 모양 (평면, 구리, 피침 등) 과의 오차, 일반적으로 기계 오류로 인해
  • 거칠성:절단 도구 또는 가공 과정과 같은 요인에 의해 발생합니다.
  • 파동성:진동, 불충분한 경직성 또는 다른 불안정한 요소로 인한 이상적인 기계 효과
SP2000 시리즈 특징
최고 가격/성능 비율과 함께 성능과 비용의 가장 좋은 균형
  • 고 정밀 디지털 윤곽 센서
  • 대용량 고정도 윤곽 측정 및 마이크로 프로파일 측정
  • UNIMETRO는 전통적인 디지털 인코더 센서보다 최대 5배 더 높은 선형 정확도를 제공하는 새로운 디지털 센서를 혁신적으로 사용합니다.
  • 큰 규모의 측정 요구 사항을 충족하는 동시에 작은 윤곽을 측정하는 10 배의 기능
  • 전형적인 응용 분야는 R 값, 구성 편차 및 Pt 값 측정에 대한 깊은 굴곡 구슬 베어링, 톱니 롤러 베어링 및 구슬 나사 굴곡입니다.
측정 응용 프로그램

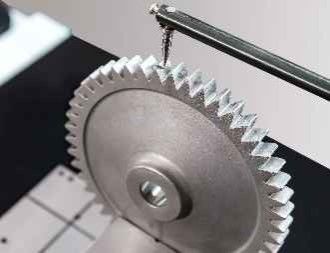

Gear measurement application with contour analysis
기구

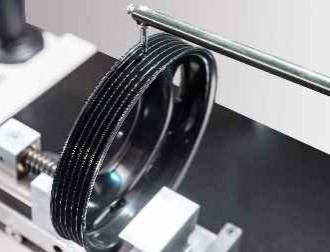

Pulley measurement application with contour analysis
롤리

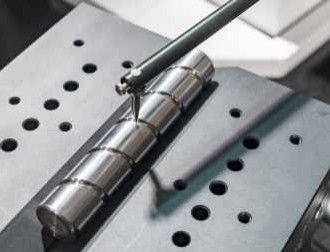

Screw measurement application with contour analysis
맙소사

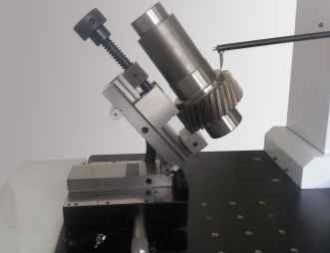

Helical gear measurement application with contour analysis
헬리컬 기어
기술 사양
사양 SP2012G-tdo
측정 범위
X축 120mm
Z축 420mm
Z1축 ±12.5mm
정확성
Z1 선형 정밀 ± 0.8+ 0.15Hm
아크 ±(1.5+R/12)μm
각 ±1′
직선성 0.5μm/100mm
드라이브 속도
X축 0.05~20mm/s
Z축 0.2~20mm/s
측정 기능
프로파일 분석은 각종 작업 조각 표면의 선 요소, 점 특징, 점과 선 사이의 거리 측정, 거리, 평행성,수직성, 각, 굴곡 깊이, 굴곡 너비, 반지름 직선 분석, 웅성 분석, 포괄적 인 프로필 분석이 가능합니다.
시스템 구성 요소
센서: PHP 시리즈 저소음 디지털 프로필 센서
PHP Series Low Noise Digital Profile Sensor
  • 해상도: 0.02-0.1μm
  • 범위: ±7.5-±30μm
  • 선형 정밀: ± 0.7+ 0.05Hm
  • 측정력: 0.7kg
  • 매우 낮은 대량 소음, 우수한 선형성을 가진 넓은 범위의 마이크로 프로파일 측정
드라이버: DSH 저소음 드라이버 / DCH 저소음 세라믹 드라이버
DSH Low Noise Driver and DCH Low Noise Ceramic Driver
  • 철도 이동: 100-150mm/180~220mm
  • 숫자 간격: 0.05~2μm/0.05~5μm
  • 윤곽 직선: 0.3μm/100mm
  • 거칠성 잔류 값: ≤0.005μm
  • 최대 이동 속도: 20mm/s
  • 최소 측정 속도: 0.1mm/s
  • 낮은 소음 가동 장치가 표준 부품의 프로파일 측정 정확성 요구 사항을 충족합니다.
기둥 구성원: CNF 고속 기둥 / CNFL 고속 긴 기둥
  • 범위: 320~420mm / 520~620mm
  • 최대 이동 속도: 20mm/s
  • 최소 이동 속도: 0.2mm/s
  • 위치 정확도: 0.005mm
  • 프레임 디자인과 함께 고속 기둥, 장기적인 변형이 불가능한 구조
플랫폼 부품: MPE 통합 에르고노믹 기계 테이블
  • 재료: 대리석
  • 사양: 500*800, 500*1000
  • 편리한 유지보수를 위해 컴팩트한 구조로 통합 설계
  • 에르고노믹 디자인 으로 작업자 의 피로 를 줄이
자주 묻는 질문
Q1: 당신은 공장 또는 무역 회사입니까?
A1: 우리는 공장이며 24 시간 이내에 답변을 제공합니다.
Q2: 당신의 회사는 주로 무엇을 생산합니까?
A2: 우리는 주로 비전 측정 기계, 좌표 측정 기계, CMM 및 VMM 고정 장치 및 관련 장비를 제조합니다.
Q3: 적절한 사양을 선택하는 방법?
A3: 우리의 전문 팀은 귀하의 제품 종류와 크기 요구 사항에 따라 적절한 측정 장치를 추천합니다.
Q4: 사용자 정의 서비스를 받아 들입니까?
A4: 예, 우리는 표준 기계와 고객 요구에 맞춘 맞춤형 솔루션을 모두 제공합니다.
Q5: 당신의 보증 기간은 무엇입니까?
A5: 우리의 제품 보증 기간은 1 년입니다. 우리는 제품 안정성 및 품질을 향상시키기 위해 깨지기 쉬운 부품을 개선했습니다.
