고급 다기능 표면 거칠기 및 윤곽 측정 시스템
산업 측정 응용 분야를 위한 포괄적인 분석 기능을 갖춘 고정밀 표면 거칠기 및 윤곽 테스터
표면 측정 기본
모든 표면에는 치수, 형상, 거칠기 및 진원도를 포함한 측정 가능한 요소가 포함됩니다. 고정밀 부품에는 이러한 모든 요소에 대한 분석이 필요합니다:
- 치수: 반경, 각도, 거리 및 피처 간의 선형 관계에 의해 정의되는 표면 기능 형상
- 형상: 목표 표면 형상(평면, 구, 원뿔 등)에서 벗어남, 일반적으로 기계 오류로 인해 발생
- 거칠기: 절삭 공구 또는 가공 공정으로 인한 표면 질감
- 진원도: 진동, 강성 부족 또는 공정 불안정으로 인한 비이상적인 기계 효과
SPR2000 시리즈 기능
우수한 가격 대비 성능 비율로 성능과 비용의 최적 균형:
- 고정밀 디지털 윤곽 센서
- 헤드 없는 광대역 거칠기 센서
- 대규모 프로파일 측정 및 미세 프로파일 측정
- 광대역 거칠기 측정 기능
- 복합 모델을 위한 고정밀 대규모 거칠기 및 윤곽 측정
측정 응용 분야

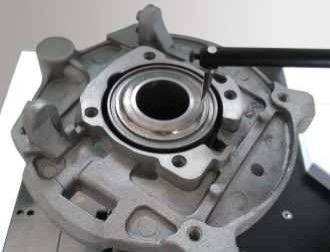

엔진 케이싱

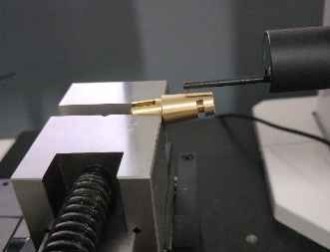

스풀 밸브 본체

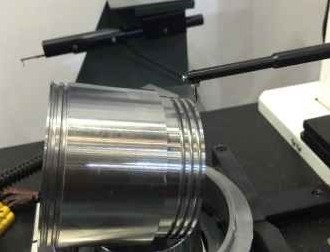

피스톤

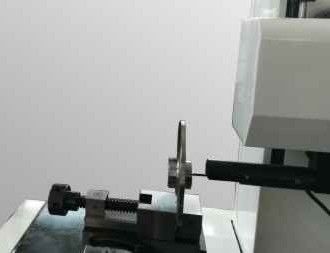

자동차 클러치 부품
권장 사양 - SPR2012G-tdp
| 매개변수 |
사양 |
| 측정 범위 X축 |
150mm |
| 측정 범위 Z축 |
420mm |
| 측정 범위 Z1축 |
C:±12.5mm/R:±620μm |
| 윤곽 정확도 Z1 선형 정밀도 |
±(0.8+|0.12H|)μm |
| 호 정확도 |
±(1.5+R/12)μm |
| 각도 정확도 |
±1′ |
| 직진도 |
0.5μm/100mm |
| 거칠기 정확도 선형 정밀도 |
±3% |
| 잔류 노이즈 |
≤0.05μm |
| 반복성 |
1δ≤1nm |
| 컷오프 파장 |
0.025, 0.08, 0.25, 0.8, 2.5, 8mm |
| 평가 길이 |
λcX2,3,4,5,6,7 |
| 구동 속도 X축 |
0.5~20mm/s |
| 구동 속도 Z축 |
0.2-20mm/s |
측정 기능
프로파일 측정: 다양한 공작물 표면의 선형 피처, 점 피처, 점과 선 간의 거리 측정, 거리, 평행도, 직각도, 각도, 홈 깊이, 홈 폭, 반경을 포함한 위치 분석. 직진도 분석, 볼록도 분석 및 프로파일 분석 가능.
거칠기 매개변수: Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
진원도 매개변수: Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
원본 윤곽 매개변수: Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
시스템 구성 요소
센서: PHP 시리즈 저노이즈 디지털 프로파일 센서
- 해상도: 0.02-0.1μm
- 범위: ±7.5-±30μm
- 선형 정밀도: ±(0.7+|0.05H|)μm
- 측정력: 0.7g
- 우수한 주파수 응답과 넓은 신호 대역폭을 갖춘 비가이드형 거칠기 센서
드라이버: DSH 저노이즈 드라이버 / DCH 저노이즈 세라믹 드라이버
- 레일 이동 거리: 100-150mm / 180-220mm
- 번호 간격: 0.05-2μm / 0.05-5μm
- 윤곽 직진도: 0.3μm/100mm
- 거칠기 잔류값: ≤0.005μm
- 최대 이동 속도: 20mm/s
- 최소 측정 속도: 0.1mm/s
- 저노이즈 액추에이터는 표준 부품 프로파일 측정 정확도 요구 사항을 충족합니다.
컬럼 부재: CNF 고속 컬럼 / CNFL 고속 롱 컬럼
- 범위: 320-420mm / 520-620mm
- 최대 이동 속도: 20mm/s
- 최소 이동 속도: 0.2mm/s
- 위치 결정 정확도: 0.005mm
- 프레임 설계의 고속 컬럼, 장기간 사용 시 변형 없음
플랫폼 구성 요소: MPE 일체형 인체공학적 기계 테이블
- 재질: 대리석
- 사양: 500*800, 500*1000
- 컴팩트한 구조의 일체형 설계
- 편리한 유지 보수 및 공간 절약
- 인체공학적 설계로 작업자 피로 감소
자주 묻는 질문
Q1: 귀사는 공장입니까, 아니면 무역 회사입니까?
A1: 저희는 공장이며 24시간 이내에 답변을 제공합니다.
Q2: 귀사는 주로 무엇을 제조합니까?
A2: 저희는 주로 비전 측정기, 좌표 측정기, CMM 및 VMM 고정구 및 관련 장비를 생산합니다.
Q3: 적절한 사양을 선택하는 방법은 무엇입니까?
A3: 저희 전문 팀이 귀하의 제품 다양성과 측정 요구 사항에 따라 적합한 측정 장비를 추천해 드릴 것입니다.
Q4: 맞춤형 서비스를 수락합니까?
A4: 예, 표준 기계와 고객 요구 사항에 맞는 맞춤형 솔루션을 모두 제공합니다.
Q5: 보증 기간은 어떻게 됩니까?
A5: 저희 제품 보증 기간은 1년입니다. 파손되기 쉬운 부품을 개선하고 안정적인 제품 품질을 유지하고 있습니다.
