고정밀 표면 거칠기 및 윤곽 측정 시스템
표면 측정 분석 기초
모든 표면 측정은 부품의 품질과 성능을 정의하는 네 가지 중요한 요소를 포함합니다:
- 치수: 반경, 각도, 거리 및 피처 간의 선형 관계에 의해 정의되는 표면 기능 모양
- 형상: 목표 표면 기하학(평면, 구면, 원뿔 등)에서 벗어남, 일반적으로 기계 오류로 인해 발생
- 거칠기: 절삭 공구 또는 가공 공정으로 인한 표면 질감 변화
- 진원도: 진동, 불충분한 강성 또는 공정 불안정으로 인한 비이상적인 기계 효과
SER2000 시리즈 특징
우수한 가격 대비 성능 비율로 성능과 비용의 최적 균형 달성:
- 고정밀 디지털 윤곽 센서
- 헤드 없는 광대역 거칠기 센서
- 대규모 프로파일 측정 및 미세 프로파일 측정 기능
- 광대역 거칠기 측정
- 복합 모델의 고정밀 대규모 거칠기 및 윤곽 측정

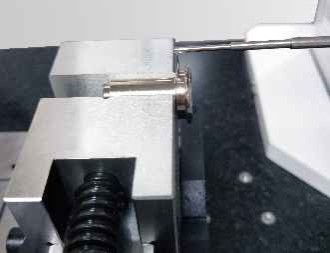

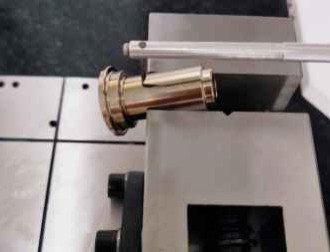

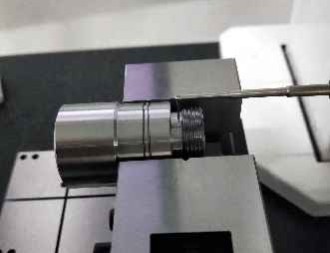

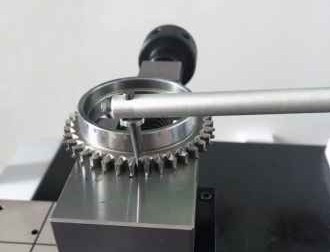

측정 응용 분야
기어박스 액세서리
기어박스 부품
정밀 기어
밸브 본체
기술 사양 - SER2042G-tbo
| 매개변수 |
사양 |
| X축 측정 범위 |
120mm |
| Z축 측정 범위 |
420mm |
Z1축 측정 범위 |
C:±7.5mm / R:±600μm |
| 윤곽 정확도 Z1 선형 정밀도 |
0.07% f.s. |
| Pt 정확도 |
±0.3μm |
| 각도 정확도 |
±1′ |
| 직진도 |
0.3μm/100mm |
| 거칠기 정확도 선형 정밀도 |
±4% |
| 잔류 노이즈 |
≤0.02μm |
| 반복성 |
1δ≤3nm |
| 컷오프 파장 |
0.025, 0.08, 0.25, 0.8, 2.5, 8mm |
| 평가 길이 |
λcX2,3,4,5,6,7 |
| X축 구동 속도 |
0.5~20mm/s |
| Z축 구동 속도 |
0.2-20mm/s |
측정 기능
프로파일 측정: 선형 요소, 점 피처, 점과 선 간의 거리, 거리, 평행도, 직각도, 각도, 홈 깊이, 홈 폭, 반경을 포함한 위치 관계에 대한 포괄적인 분석. 직진도 분석, 볼록도 분석 및 프로파일 분석 가능.
거칠기 측정: Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr을 포함한 완전한 거칠기 매개변수 분석. 진원도 매개변수: Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr. 원본 윤곽 매개변수: Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr.
시스템 구성 요소
ER 시리즈 유도 거칠기 프로파일 센서
- 해상도: 65536:1 / 262144:1
- 범위: R:±400μm/±600μm, C:±5mm/±7.5mm
- 선형 정밀도: R:±7%/±4%, C:0.15%/0.07%
- 잔류 노이즈: ≤0.025μm/≤0.02μm
- 거칠기 참조: 가이드웨이, 가이드 없음
- 간단한 니들 교체로 거칠기 및 프로파일 측정 모두를 위한 고정밀 통합 인덕턴스 센서
구동 시스템
Dsh 저소음 드라이버 / Dch 저소음 세라믹 드라이버 (응용 프로그램 요구 사항에 따라 선택)
- 레일 이동 거리: 100-150mm / 180~220mm
- 번호 간격: 0.05~2μm / 0.05~5μm
- 윤곽 직진도: 0.3μm/100mm
- 거칠기 잔류 값: ≤0.005μm
- 최대 이동 속도: 20mm/s
- 최소 측정 속도: 0.1mm/s
- 저소음 액추에이터는 Ra 0.025 마이크론을 초과하는 표준 부품 프로파일 측정 정확도 및 거칠기 측정 요구 사항을 충족합니다.
컬럼 구성 요소
Cnf 고속 컬럼 / Cnfl 고속 장축 컬럼 (측정 요구 사항에 따라 선택)
- 범위: 320~420mm / 520~620mm
- 최대 이동 속도: 20mm/s
- 최소 이동 속도: 0.2mm/s
- 위치 정확도: 0.005mm
- 프레임 구조의 고속 컬럼은 변형 없이 정밀도를 유지하며, 빠른 전송 구조와 넓은 속도 범위를 특징으로 합니다.
플랫폼 구성 요소
MPE 통합 인체공학 기계 테이블
- 재질: 대리석
- 사양: 500*800, 500*1000
- 컴팩트한 구조의 통합 설계로 유지보수가 용이하고 공간 효율적입니다.
- 인체공학적 디자인으로 작업자의 피로를 줄여줍니다.
